UG NX钣金展开尺寸不准？这折弯展开计算原理你知道吗？

有学员于使用UG钣金模块里的展开命令去对钣金产品制作下料图之际, 发觉软件展开的尺寸跟手工计算的尺寸不相契合, 这是何种缘由呢? 以卷圆来讲, 通常我们进行计算时, 卷圆展开长度等于括号内需要卷圆的直径减去板的厚度再乘以3.14, 也就是（D-T）×3.14, 此式中D代表外径, T代表壁厚。钢材外径被拉伸从而变长,内径被压缩进而变短。那么, 我于UG软件当中, 制作直径是100的圆, 进行对称拉伸1mm, 这般一来, 厚度即为2, 故而外径是102, 鉴于收尾角度为30, 于是卷圆角度就是330度, 所以, 计算得出的展开尺寸约为287.83（π取值3.14）。

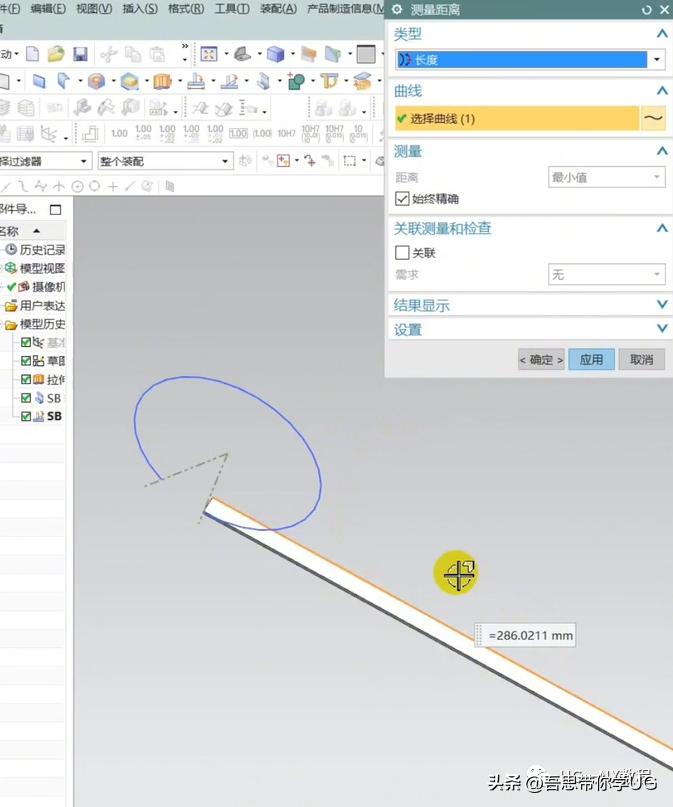

然而, 当拉伸操作结束之后, 借助UG钣金展开方式, 对板子长度作测量之时, 所得到的结果却是286.02, 可这存在2mm的差值, 那么, 导致这种情况出现的缘由究竟是什么呢?

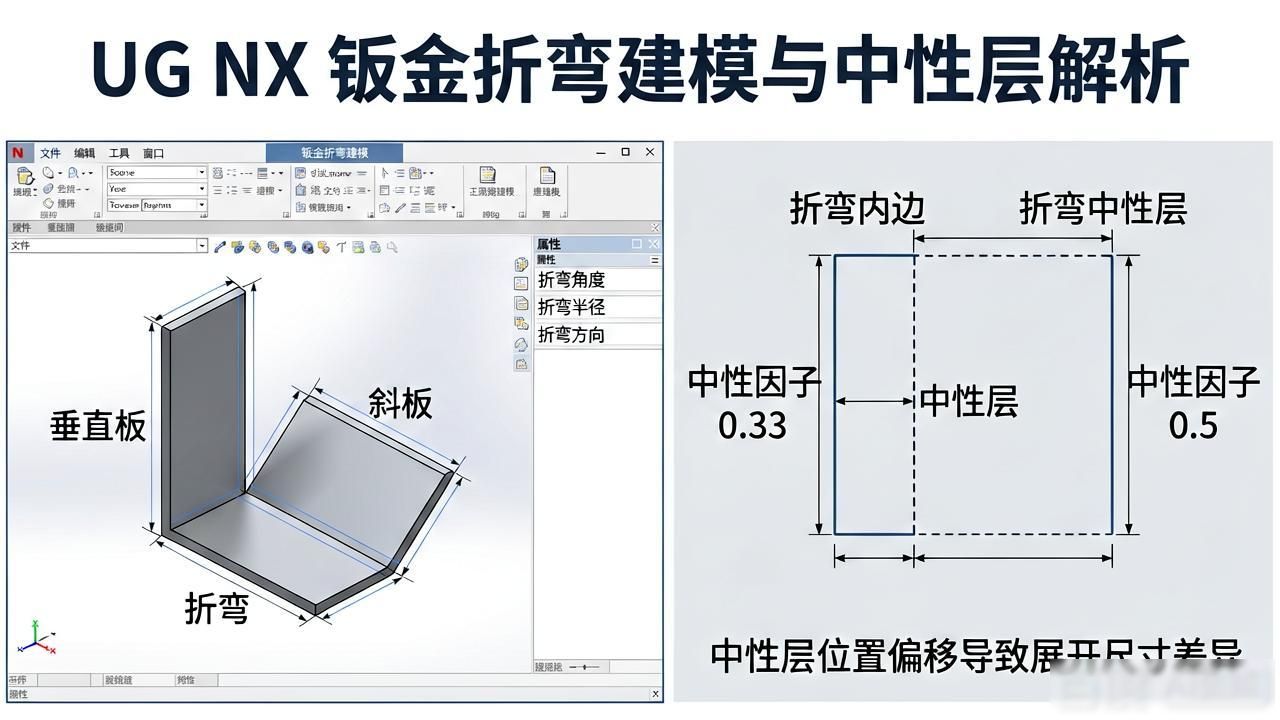

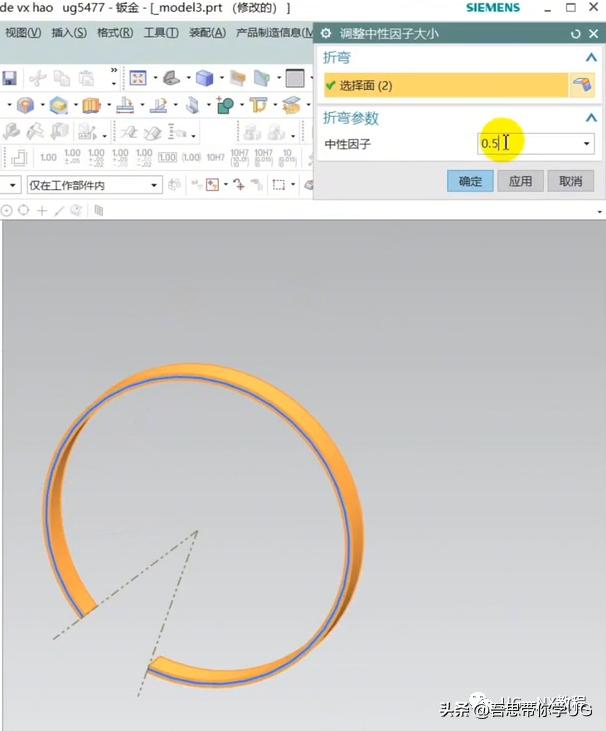

这实际上跟我们进行钣金展开时所涉及的中性层存在关联, 中性层在UG软件里是由中性因子予以确定的, 鉴于其默认数值是0.33, 然而卷圆通常情况下中性因子为0.5, 所以我们得在钣金中性因子当中将其设置成0.5, 如此一来我们再度展开测量便不会出现什么误差了。

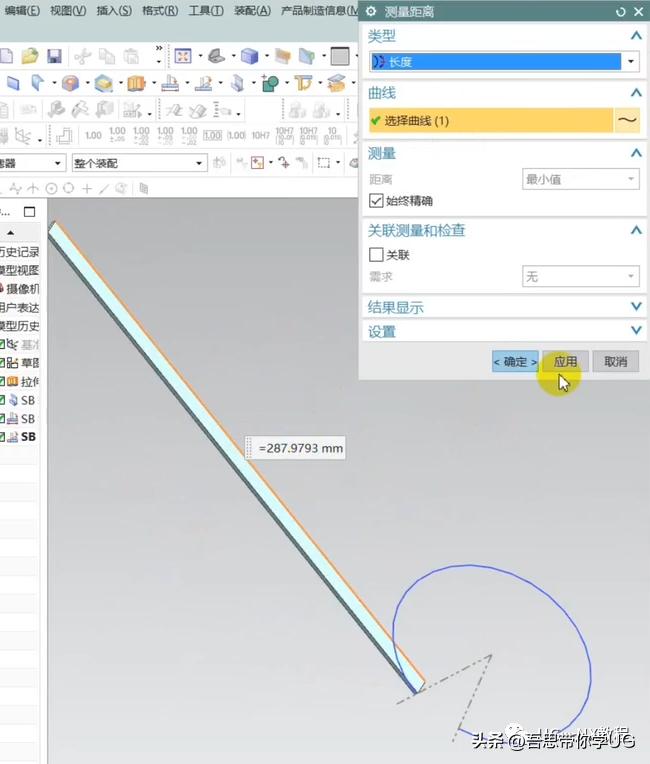

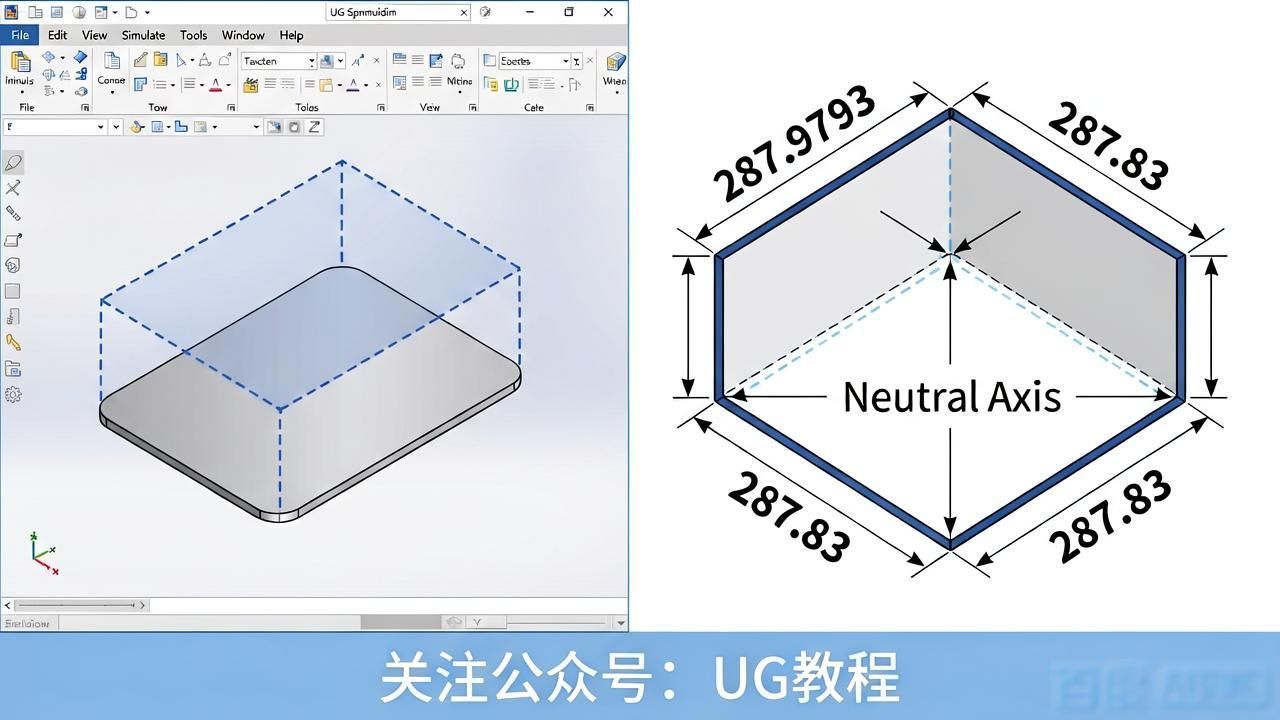

这回我们所测的展开尺寸是287.9793, 跟手工计算得出的287.83相比, 仅仅只是π的取值存在差别罢了, 因而你那个钣金展开尺寸不准确, 就是因为中性层没找正确, 像不同的板材, 不同的折弯方式诸如90度、压死边等等, 中性因子都有着不一样的值, 把这个值计算好就能够展开得准确了。要是还不明白那就来瞧瞧视频吧！最后关于相关钣金展开的资料记得关注公众号: UG教程！
