那种因重量较轻、强度较高、成本较低的钣金件, 在汽车、家电以及设备外壳等诸多领域有着广泛的应用。然而要是设计的时候忽视了工艺上的特性, 那就容易致使折弯出现开裂的情况, 或者装配变得困难, 又或者成本有所上升。在本文当中呢, 是从设计原则、材料选择、结构规范与工艺适配这四个方面, 来对钣金结构设计的关键要点进行系统的梳理, 以便能够帮助提升可制造性以及产品的可靠性。
一、设计核心原则要兼顾性能与工艺, 钣金件得满足强度与刚度要求, 还得避免过度设计, 比如设备外壳能通过增设加强筋提升刚度, 而不是只单纯增加板厚, 实践证明, 2mm钢板加筋结构跟4mm无筋结构相比, 成本降低30%, 重量减轻40%, 与此同时要确保折弯、冲孔等工艺具有可行性, 避免出现封闭结构等不可加工设计, 兼顾装配与维修的结构设计要预留装配空间, 像螺丝孔周围起码得保留15mm操作空间来适配扳手, 卡扣连接要设置拆卸缺口。对于易损部件, 像面板、接口板这类, 适宜采用能够拆卸的结构, 去防止因焊接固定从而致使整体进行更换。在兼顾批量以及成本方面, 当进行批量生产时, 应当尽力整合零件, 减少焊接的工序；统一非标结构的尺寸, 好比把所有的功能孔统一成φ5mm的圆孔, 防止φ5与φ5.5mm混合使用, 降低模具更换的频率, 提高生产的效率。二、材料的选择, 常用的材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选择材料需要结合使用的环境以及工艺的需求:

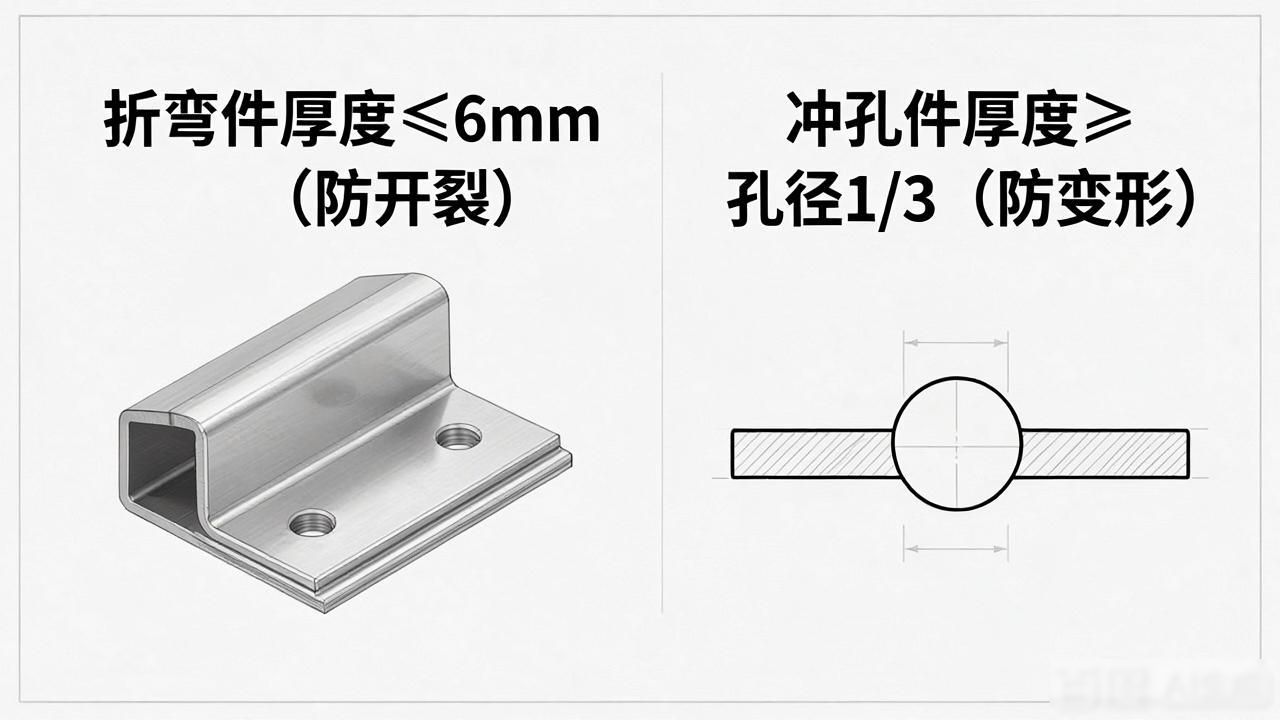

提醒一下, 对于折弯件而言, 其板材的厚度通常是不会超过6mm的, 目的在于防止出现开裂的情况；而对于冲孔件来讲, 其厚度应当是不小于孔径的1/3的, 举例来说, 像是φ6mm的孔所对应的板材厚度要≥2mm,这样做是为了避免孔壁发生变形。
三、常常会见到的结构设计规范, 包含这样一些内容 , 有折弯这种结构 , 还有冲孔这种结构 , 另外涉及加强筋的设计 , 以及焊接的结构 , 再有翻边的结构出现。

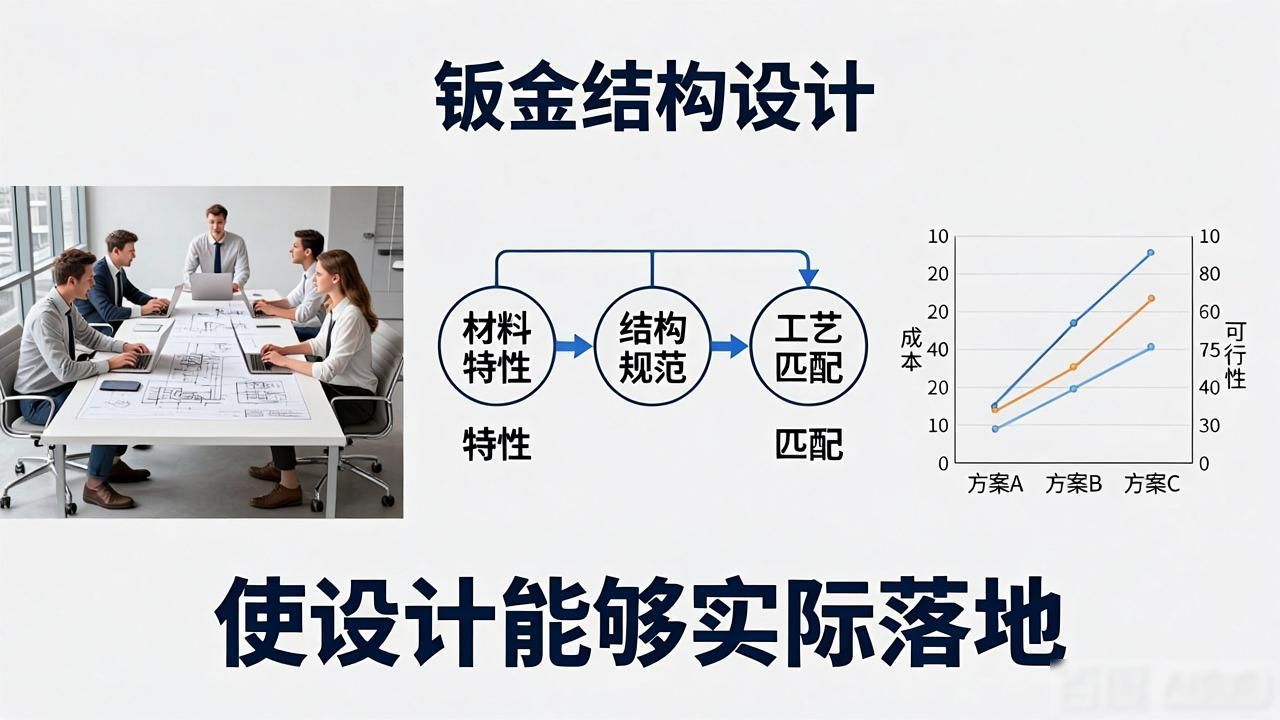

综上所述, 钣金结构设计的关键之处在于达成“使设计能够实际落地”这一要求, 即在确保满足性能的状况下, 全面充分地考虑工艺方面的可行性以及成本上面的控制。唯有掌握材料的特性、结构的规范以及工艺匹配的要点, 才能够达成“易于制造、便于使用、价格低廉”这样的高效设计目标。
