铆钉, 它并非单纯只是一种工具, 也不是简单的一种材料, 在众多行业里, 它都能够发挥出有着至关重要意义的作用。
比如说, 房屋建筑、机械制造等诸多行业, 皆需要铆钉去紧固某些零件, 如此一来, 铆钉理应依照原样进行紧固, 这与各个行业运用铆钉时的质量以及发展、工作效率还有使用安全存在关联。
铆钉具备可靠性高的特性, 拥有连接强度高的优势, 有着寿命长的特点, 并且操作使用便捷。它们能够被应用于铝合金的连接, 适用于结构钢的连接, 还可用于复合材料的连接。它们常常被运用在飞机封闭部件的铆接方面, 也用于飞机封闭部件的维修方面。
什么是铆钉？
哪一种机械紧固件是铆钉, 它是杆状零件, 其一端有着帽之形态, 当此零件穿入被连接的部件之后, 它的另一端于杆的外端被压出, 进而把部件压紧以使其固定住。
今日, 拓发数控加工向您介绍铆钉, 介绍其发展历程, 介绍其工艺理念, 介绍其类型, 介绍其应用场景, 介绍其选用策略。
铆钉的发展历史
最初的铆钉那是用木头或者骨头制作而成的小钉子, 最早出现的金属变形说不定就是铆钉的先辈哟。
它们属于人类所知晓的最为古老的金属连接方式, 其久远的历史能够回溯至可锻金属开始被运用之时。
青铜时代, 埃及人把六个木扇, 通过铆钉固定在开槽轮的外线上。希腊人成功铸造了大型青铜雕像后, 他们借助铆钉将各个部件连接在一起。
1916年, 空心铆钉首次获得了那种能够专门用于单面铆接的抽芯铆钉专利, 之后呢, 抽芯铆钉就广泛地被应用到了航空航天领域, 以及办公机器相关、电子产品的机械连接方面。
当下还不清楚空心铆钉具体是何时发明的, 可是使用空心铆钉的马具, 是在公元9世纪, 要么就是于世纪10世纪被发明出来的。
1. 你清楚世界上最为著名的钢结构建筑是啥吗? 2. 答案毫无悬念——是法国巴黎的埃菲尔铁塔！3. 这座占地大概10,000平方米的钢塔建筑于1889年作为世博会的象征而被建造。4. 它也是当时世界上最高的建筑。5. 其建造时间是两年零两个月零三天。6. 塔身运用空心钢框架进行建造。7. 总共使用钢材7,300吨、金属零件12,000件、铆钉2.5万颗。8. 当时争议最大的一点便是摒弃传统的钢筋和水泥。9. 而是采用钢架材料、铆钉等建筑材料。10. 它能够长期站立吗?
可是, 时间已然给了我们相当不错的答案。埃菲尔铁塔直至如今都还是矗立着, 朝着世人彰显出它自身的结构美感与艺术美感！所有这些均是依赖于小铆钉所起到的大作用。铆接而成的铁塔具备特别优良的绝缘防火性能, 没有磁性, 能够隔热, 重量很轻, 可耐高温, 还能耐得住腐蚀。
铆钉作用
铆钉的作用, 乃是用以替代螺钉连接的一种方式, 其能令多个零件相互连接起来, 它不但能够起到紧固的作用, (并且)还可以让零件实现转动(此种情况采用阶梯铆钉)。至于如何使用, 如下所述:
1、可以手工铆接，效率不高，适合小批量生产；
2、可以运用机器进行铆接, 有人与机器相互配合的情况, 其生产效率是比较高的, 适宜于进行大批量的生产, 能够达成半自动化的操作状态, 它是手工铆接效率的五至十倍。
借助铆钉能够大幅度降低生产成本, 进而使得生产周期得以缩短, 将使用螺栓的成本除以四后才是使用铆钉的性价比, 使用铆钉比起螺丝连接的速度要快三倍。螺母以及螺丝都得去购买, 如此一来成本便增加了 ；哪怕运用电动螺丝刀或者风动螺丝刀来安装螺丝, 最终依旧没办法比铆钉枪的铆接速度更高！凡是使用过铆钉的人员全知晓, 只要是能够使用铆钉来进行连接的结构都会尽可能去设计使用铆钉, 缘由在于这样可节省不需要的开支和花费！从而提高公司产品在市场上的整体竞争力！
铆钉相关性分析
铆钉装配模具冲压力
铆钉在进行组装铆接这个操作的时候, 客户通常是借助模具去定义强度的, 这和铆钉自身的材质硬度没有关联, 拿例子来说, 像80GF这种情况、110GF这种情形、200GF这种状况、260GF这种态势都是能够采用压下去这种动作并且成功完成这个操作的。
铆模冲头尺寸
当进行铆钉组装铆接操作时, 是客户借助冲模把铆钉打入镀锌板的孔里。通常使用的模冲头, 比铆钉最大外径要大0.01MM。完成铆接之后, 在镀锌板上通过目视去观察铆钉。会出现产品周围有凹陷的痕迹, 凹陷的大概尺寸处于0.01MM至0.02MM左右, 而这是最好的嵌入情况（由模具进行控制）。
镀锌板厚度
通常情况下, 镀锌板的那般的厚度, 是跟铆钉压花或者开槽台阶差存在关联的, 客户于设计铆钉压花或者开槽台阶差这个时候, 必定得依据镀锌板的那种厚度去做定义的, 而镀锌板的厚度一般是被设定成 0.5MM 至 1.OMM这个范围左右的呀（是以开模作为标准的呢）。
铆钉扭矩值
通常状况下, M3一般的扭矩能够达到8kg以上, 拉力能够达到40kg以上；M4一般的扭矩能够达到10kg以上, 拉力能够达到45kg以上；一般的情形下, 铆接之后的试验常常运用50kg的压入力；（平均值为50公斤）。
铆钉硬度问题

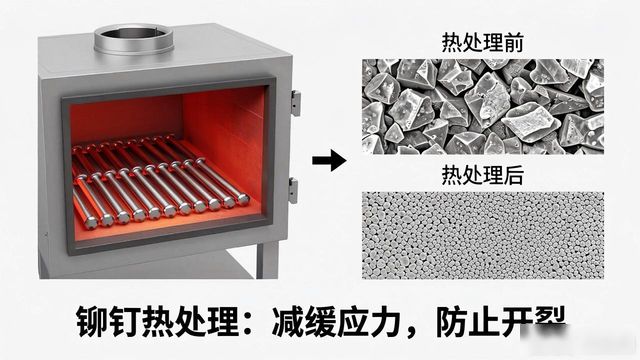

一般而言, 铆钉实施热处理, 并非单一为增添其硬度, 而是为减缓铆钉应力之功效的呈现。这种热处理, 是在于防止由产品实施铆接之后出现开裂现象的发生。铆钉的硬度具体要求, 乃是依据客户所提供板厚予以设定的。板厚呈现越厚的情形, 那么对于铆钉硬度的要求也就会越高。与之相反, 要是板厚越薄, 那么对于铆钉硬度的要求相应则越低。

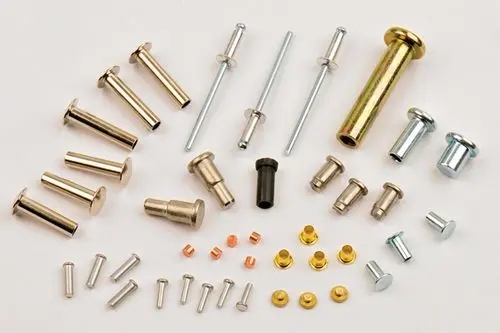

6 铆钉的类型和用途
平时常用的铆接件, 有R型铆钉, 有扇形铆钉, 有抽芯铆钉（抽芯铆钉）, 有树形铆钉, 有半圆头, 有平头, 有半空心铆钉, 有实心铆钉, 有沉头铆钉, 有抽芯铆钉, 有空心铆钉, 这些都是通过自变形连接的。一般来说, 小于8毫米的采用冷铆, 较大尺寸的采用热铆。但也存在例外情况。比如说, 有些锁上的铭牌是经由铆钉与锁体孔的干涉铆接而形成的（句号）。

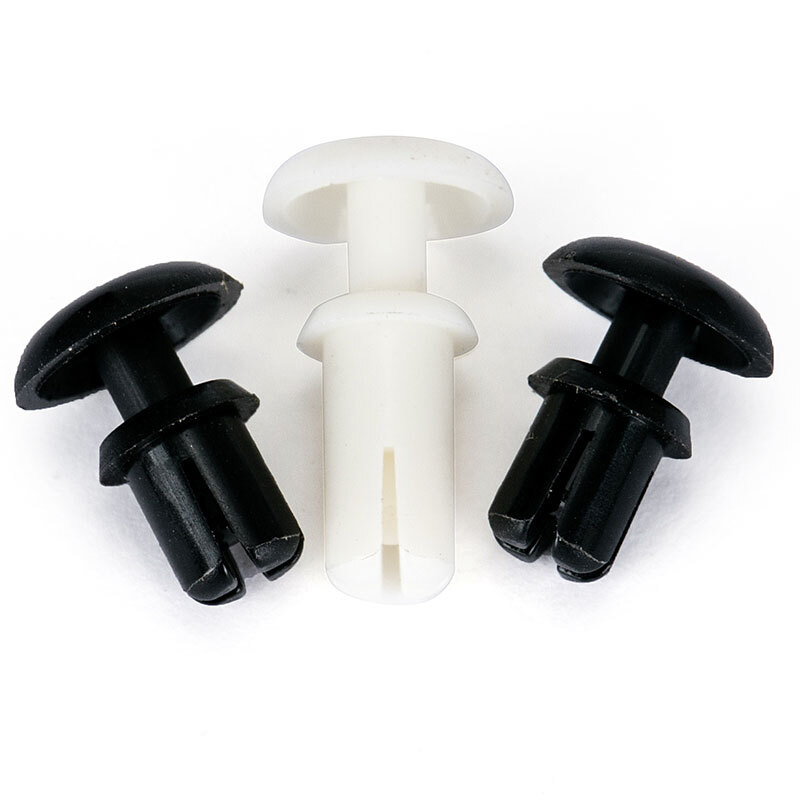

R型塑料铆钉
R型塑料铆钉, 也就是膨胀铆钉, 它是由塑料钉以及母扣这两部分所构成的。 再讲其安装，在安装之时不需要去使用安装工具, 只要把安装底座放进光滑的孔内就行, 随后压紧头部, 由于其特殊设计过的脚受力之后会膨胀, 进而牢固地锁定在安装表面之上。 它常常被用于去连接塑料外壳、轻质板、绝缘材料、电路板或者任意其他薄型又或者轻质材料, 具备美观实用以及使用方便的特点。
扇形铆钉
风扇铆钉是专门针对手动安装来进行设计的, 它能够借助面板的孔或者机箱的孔被拉进去, 其制作采用的是韧性优良的弹性体材料, 就算是过盈配合, 也能够迅速完成安装, 它的设计十分巧妙, 具备弹性功能, 在使用相应孔径拉入之后不容易滑出来.风扇铆钉主要是用于电子电脑机箱里风扇、散热器跟芯片之间的固定, 有着防震以及降噪的作用。

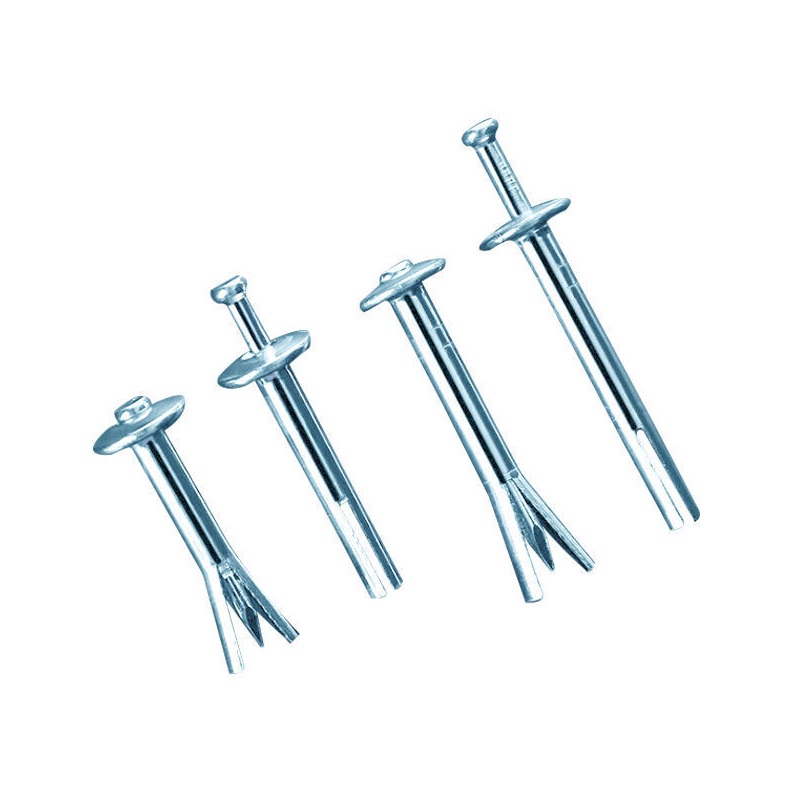

膨胀铆钉
一种新型铆接紧固件叫抽芯铆钉, 它铆接起来非常方便。在比较狭小的空间里, 或者没有拉铆枪, 又或者无法使用拉铆枪的环境当中, 抽芯铆钉能展现出它独特的优势。用锤子或其他器具在一侧敲击钉芯, 就能把两个或多个连接件成功铆接。抽芯铆钉按照钉帽边缘形状来分, 其中包含扁头抽芯铆钉和沉头抽芯铆钉。按材料组合划分, 有全铝芯铆钉, 还有铝钢芯铆钉, 全不锈钢芯铆钉。另外还有铆钉、钢芯铆钉、铝不锈钢芯铆钉、塑料芯铆钉等。芯铆钉不像抽芯铆钉那般, 需借助手动拉铆机或者气动拉铆机来进行铆接。它具备较好的铆接性, 还有着方便性, 能够被广泛应用于各种被连接件的铆接。

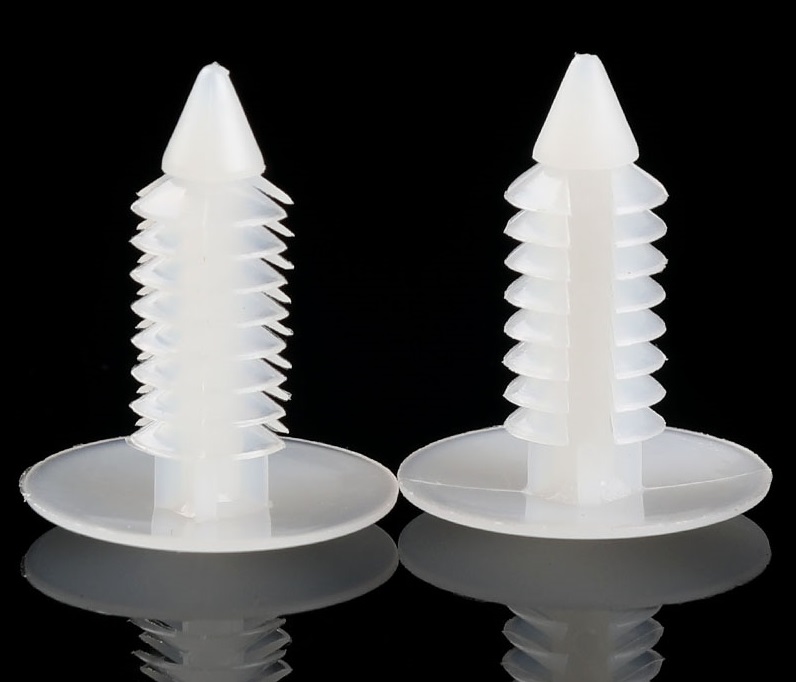

圣诞树铆钉
这种被叫做圣诞树铆钉的东西, 也被称作倒齿型塑料铆钉, 还被叫做圣诞树形塑料铆钉, 它的齿形片弹性良好, 能够直接压装在过盈装配的圆孔之内, 可以依据实际厚度来安装齿形片, 能够借助自行调节去实现固定, 倒齿形的这种设计, 是为了在安装之后让铆钉稳固地固定在安装面上, 不容易被拔出, 它适用于泡沫、木材、橡胶、汽车内饰等软质材料之间的固定。塑料树铆钉具备优良的绝缘、防火、无磁、隔热、质轻、耐高温、高强度、耐腐蚀等特性, 在各工业领域有着广泛应用。

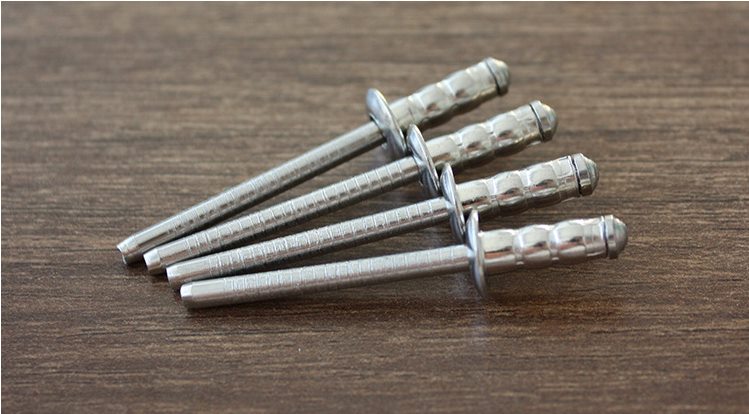

抽芯铆钉
抽芯铆钉是一种铆钉, 它用于单面的铆接, 不过进行铆接时得用专用工具, 也就是铆枪, 这铆枪有手动的、电动的、气动的几种。这种铆钉特别适用于铆接场合, 这个场合是不方便使用普通铆钉的, 而普通铆钉必须从两侧进行铆接。所以它在建筑、汽车、船舶、飞机、机器、电器、家具等产品方面被广泛应用。
抽芯铆钉的类型, 大概能分成开放式系列, 封闭式系列, 双鼓式系列, 单鼓式 系列。下面是各个型号的简单说明。
沉头型抽芯铆钉：用于铆接后要求表面光滑美观的铆接件的铆接。
双鼓抽芯铆钉, 在铆接的时候, 芯轴会把铆钉体的端部拉成为双鼓这种形状, 进而夹紧被铆接的那两个结构件, 以此减少结构件表面的压力。它的用途是, 主要被用于各种车辆、船舶、建筑、机械、电子等行业里的各种薄壁结构件的铆接。
跟普通抽芯铆钉相较, 大边缘抽芯铆钉的铝帽 直径显著更大, 在与连接件进行铆接之际, 有着更大的接触面积以及更强的支撑面, 用来增强 转矩, 并且强度大, 能够承受较高的径向拉力, 其适用的行业为, 适用于紧固柔软易碎的表面材料以及大孔, 通过增加边缘直径用于软质材料的特殊保护应用。
专门设计用于铆接后覆盖芯轴头的封闭式抽芯铆钉, 十分适合各种有防水方面、防水条件、防水需求要求的应用, 具备着高剪切力, 有着抗振动的特性, 拥有抗高压的能力。
全铝抽芯铆钉, 其全铝抽芯铆钉的铆体是用优质铝丝制成的, 铆接之后美观耐用而且永远不会生锈, 它和普通抽芯铆钉比, 铆接强度较低, 适用于较软材料的接头。分体式不锈钢铆钉, 这种铆钉是针对高拉伸要求、耐腐蚀环境的一种用于铆接的选择。圆头铆钉作为主要用于承受较大横向载荷的铆接场合, 应用是最为广泛的。平锥头铆钉因钉头较大所以耐腐蚀, 经常用于船体、锅炉水箱等这类属于腐蚀严重之情况的铆接场合。
平头铆钉

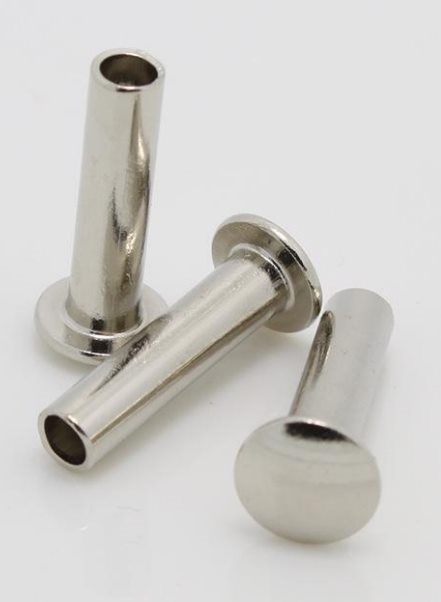

平头铆钉, 用于承受一般载荷, 用到铆接场合；沉头铆钉, 用于表面需求光滑、载荷并不大的, 那种铆接场合；半沉头铆钉, 用于表面要求光滑、载荷较小的, 这类铆接地方；1200沉头铆钉, 用于表面需要光滑、载荷不大的, 那种铆接情形；所谓半沉头铆钉, 主要用于表面要光滑、载荷不高的, 此类铆接场子。而平头、圆头铆钉, 主要被用于金属板材, 或者是皮革、帆布、木材等非金属材料, 它们的铆接场景；大平头铆钉, 主要是用于非金属材料的, 那种铆接状况；半空心铆钉, 主要用于载荷挺小的, 这种铆接场合；管状铆钉, 用于非金属材料的, 无载铆接那儿；铭牌铆钉, 主要用于铆接机器设备上的, 那个铭牌。
铆钉异常问题
造成铆钉铆不上的情况：
如果铆钉座外径太大，则铆接时铆钉无法放入镀锌板内；
影响铆钉扭转力的条件：
1、铆钉底座外径太小，会造成铆接后铆钉松动。
2、这铆钉不存在异常情况, 然而客户于铆接之时, 未把铆钉以最佳状态铆入镀锌板里头, 进而致使铆接后的铆钉出现了松动现象。
3、铆钉槽截面差太小，铆接时镀锌板不能很好地挤入铆钉槽。
4、铆钉的扭转张力, 主要是因铆钉的压花断面跟凹槽断面出现差异而构成的。与此同时, 相关尺寸还得与客户所使用的镀锌板的厚度相适配。
5、铆钉上的螺纹, 属于这铆钉的关键尺寸范畴。一旦发生牙紧这种状况时, 客户会因铆接之后螺丝无法打进去缘故, 致使铆钉的螺纹遭受损坏, 进而造成打滑现象出现。
6、铁钉存在NOGO状况, 实施相关钉钉操作之后, 螺丝跟铁钉的螺纹之间没办法达成适配, 进而会引发滑动现象。
如果铆钉断裂
1.倘若铆钉不存在异常情况, 要是客户所使用的冲头位置高度并不均匀, 也就是出现了磨损现象, 那么较长的冲头就极有可能致使产生断裂的这种可能性。
2、铆钉槽深度太深，硬度太硬，铆接后容易断裂。
铆钉选用的主要考虑因素
被连接部件的材质——金属还是非金属，材料的硬度和脆性等；
板厚——选用的铆钉保证板厚在其夹紧范围内；
连接强度3/4决定了铆钉连接点所需的拉力和剪力；
所谓孔径, 指的是制造商划定界定了压铆螺母配合范畴的那个可以用以参考其设计相关资料的孔径。
应考虑板材的涂层厚度，避免涂层后孔变小，不适合安装；
对于材料的耐腐蚀性而言, 铆钉的材料类型以及涂层的选择, 应当依据所需的耐腐蚀性来确定。尽可能去选择跟连接件材质相同的铆钉。不同的材质情况之下, 有可能导致电偶腐蚀时出现相应状况。
特殊要求，如平头、沉头、双鼓式、灯笼式；
水密性和气密性要求——铆接区域的水密性和气密性要求。
关于铆钉的 3 个误解
误解一：所有的铆钉都是一样的
其实更确切的表述应当是: 所有抽芯铆钉的安装办法都是相同的。然而在紧固件配置这一块儿, 头部样式以及材料类型存在多种可供挑选的情况。
任何类型紧固件的头部样式是极为关键的一个参数, 抽芯铆钉的头部样式同样重要, 你不可选用凸形铆钉去固定飞机外表面处的蒙皮, 不管从美观角度还是空气动力学角度考量, 此种应用均当选择沉头的样式。
防腐蚀能力在很大程度上决定着材料的选择, 向来, 铆钉材料应跟待组装的材料相适配, 以此避免异种金属间出现电化学腐蚀, 当然, 也能够借由涂层或者电镀的办法来达成, 防止这类问题的产生, 在某些情形下, 芯棒和套筒能够选用不一样的材料, 用以契合不同的应用需求。
误解二：铆钉是可拆卸的紧固件
铆钉的确能够拆卸, 然而从结构连接这个角度来讲, 它属于永久性安装的紧固件, 这意味着正确安装之后起码要等同于飞机的使用寿命。但对于抽芯铆钉而言, 从铆钉锁紧后的安装方式来看, 抽芯铆钉的拆卸惟有借助破坏套筒内锁环跟芯轴相连接的部位, 这样方可达成, 因而这种拆卸在本质上是带破坏性的手段。拆卸之后, 拆卸下来的零件不管怎样都没法再使用。从这一情况来看, 它同可松开的螺栓、螺母是全然不一样的。所以, 可以讲抽芯铆钉是永久性安装的紧固件。
误区三：抽芯铆钉仅在无法安装实心铆钉时才使用
实话说, 很早之前就已有证据证实这概念是确切无误的, 在所需运用实心铆钉进行连接, 然而没办法从被连接材料的两边双侧进行安装之际, 运用抽芯铆钉从单边一侧达成安装不失为不错的一个可选办法, 是最佳的一项选择, 以及最为适合的最好解决方案。实心铆钉最为突出显著的最大优点在于此的价格相对较为便宜低廉, 可是单单从实际应用的角度层面去加以剖析而论, 要是连接板的整体厚度相对比较厚重大, 或者接头是被用于拉伸方面的应用用途时, 实心铆钉所具备的抗拉强度反而要比其自身的剪切强度显得更为低弱, 连接板越厚重厚实, 那么安装起来就会愈发困难复杂；除此之外另外一方面, 单单站在安装方面的角度来看, 安装实心铆钉所产生发出的噪音也是完全让人难以接受容忍的。
抽芯铆钉安装起来, 比实心铆钉安装的速度要更快些, 并且整个关于它的安装过程是平稳的, 几乎是没有噪音的。当您有着想要提高装配效率这样的需求之时, 可以考虑简单地去选择那种直接安装在一侧的抽芯铆钉。申请的数量是很大的。价格自然而然地就会变得更加合乎道理, 毕竟紧固件的价格在很大的程度上, 究竟还是要取决于采购的数量的。
什么是铆接？
铆钉连接, 是采用直径比预制孔稍微小些的金属圆柱或者金属管, 使其穿过需要铆接的零件, 接着在铆钉的两端去敲击或者施加压力, 从而让金属柱发生变形进而加厚, 致使形成铆钉头在两端部位。这样一来, 该零件就不能够从铆钉当中脱出、离开。
冲孔铆钉连接和旋转铆钉连接一般需要双面操作。

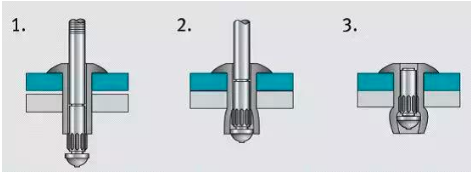

经拉铆枪由内往外使劲拉动芯头得以达成的抽芯铆钉, 将单面操作变得愈发简便且轻易, 其运行原理如此实现。
其铆接的范畴极为宽泛, 那些并非专业从事该领域工作的人员, 极易主观地认定其为再简单不过的工艺, 在他们的印象里, 铆钉自身就是经由铸造而成的物件, 进行铆接操作仅仅只需在相关物体之上钻出孔洞便能够达成连接的目的, 然而, 在实际开展铆接作业期间, 所运用的铆接设备必须确保压力能够被精准地调节至适宜的程度, 铆接的速度以及铆接所耗费的时间同样要被妥善地调整至恰到好处的状态, 而且铆接的高度也要依据具体的要求精确地调整到最为恰当的数值, 如此这般, 方才可以达成一次堪称完美的铆接, 从而确保所铆接的零件能够达到恰到好处的效果, 因而, 实际上铆接这件事并非像表面看上去那般毫无难度可言。
3 铆接工艺及特点
铆接连接：有拉铆、冲铆、旋铆等。
铆钉连接的主要特点是：速度快、防松动、不易拆卸。

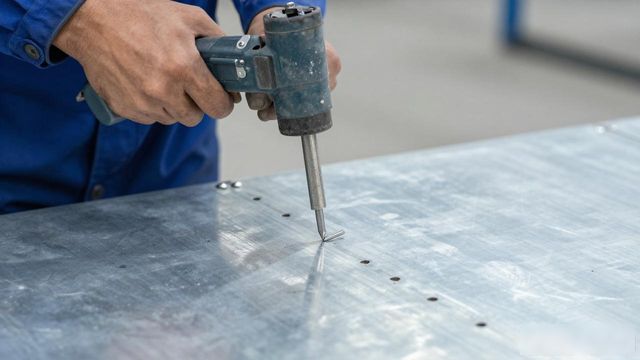

拉铆
拉铆这种方法, 可真是一种冷铆接的方式呢, 它是借助手动或者压缩空气当作动力来源, 进而让特殊铆钉以及铆接件产生变形的铆接形式。
铆接所用的主要材料和工具是抽芯铆钉和气动（或手动）铆枪。
盲铆具备这样的特点, 即它不需要进行顶钉操作, 对于那些结构复杂, 且不能在反面进行顶钉的部件而言, 这是极为方便的。不过, 因为其铆钉的材质是铝, 所以它仅仅适用于轻载的场合。

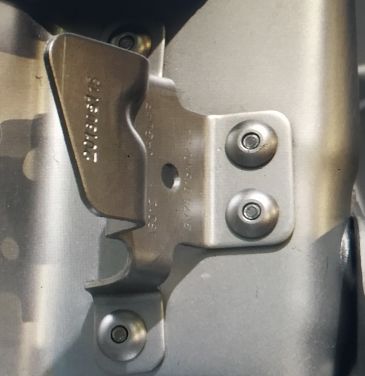

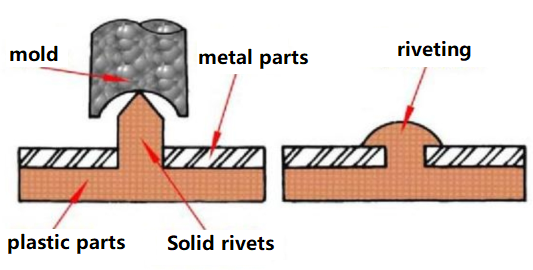

冲铆
冲铆亦被称作压铆工艺, 借助铆钉, 或者零件受力之后出现塑性变形, 把零件连接成一体呀。
无论是铆钉变形还是材料变形，铆接工艺都是冷镦工艺。
实施冲铆之际, 受力较为迅速, 其铆接的效率颇高。于铆接点那儿, 连接材料呈现相互镶嵌这种状况, 在底部不存在毛边, 并且也没有毛刺, 借此规避了应力集中这种现象, 能够承受高动载荷。
且在连接进程里不存在热量的输入, 连接点那儿的材料表面涂层不会遭受损害, 与此同时规避了焊接飞溅以及焊接方面的变形, 能够达成多层材料、不一样板厚、不同材质之间的连接。

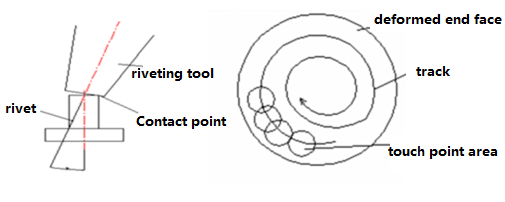

旋铆
被称为旋转铆接的这种铆接方法是, 让铆钉受到铆钉杆局部加压、且铆钉绕中心不断摆动, 一直到铆钉成型, 才完成的铆接方式。按照据这种铆接方法的冷滚道, 它又能够被划分成摆滚铆接法、和径向铆接法这两种类型。
摆滚铆接法相对容易被理解, 而其则是铆头仅仅沿着圆周方向而呈现摆动以及滚动, 径向铆接方法要复杂许多, 它的铆头运动轨迹会是以梅花形状呈现, 并且就是铆头每依次经过铆钉中心点时, 这意味着铆头不仅仅只是沿着圆周方向出现运动, 同时还会沿着径向作出摆动、滚动的运动。
从两种铆接方法相对比较来看, 在径向铆接面上, 铆接件具备质量较为良好这一特性, 它的效率稍微更高一些, 表示其铆接更为稳定, 并且该铆接件无需进行装夹操作, 即便铆钉中心有点儿偏离主轴中心, 也能够顺利达成铆接工作。

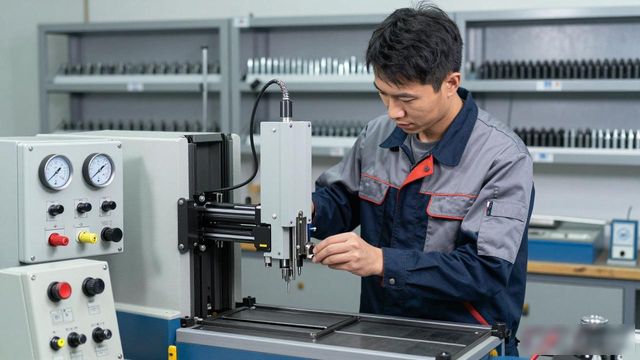

摆式铆接机必须准确定位工件，并且最好夹紧铆钉。
然而径向铆接机鉴于结构繁杂、成本偏高、维护不太便利, 在通常情况下并不应用于非特殊的场合。反之, 摆式滚轮铆接机结构简易、成本低廉、维护简便且可靠性良好, 能够满足百分之九十以上零件的铆接需求。
结语
恰当运用铆钉能够让零件或者产品具备更为出色的机械性能, 同规格的铆钉连接的预紧力也就是夹紧力的值相较高强螺栓超出10%以上, 能够有效提升摩擦式接头连接的滑动载荷, 连接更为安全。
铆钉稳定性能所展现出的轴力一致性是极佳的, 借助轴力稳定性试验, 铆钉连接时轴力的波动范围可以被控制在大概仅5%以内。
更佳的防松性能表现为, 在卯接操作得以终结完成之后, 套环跟铆环槽二者之间不存在间隙, 如此能够切实有效地防止出现松动状况，使结构连接所具备的防松性能获得了提升。
凭借齿形的平缓圆弧设计, 能让环槽铆钉钉齿根部应力降低约 30%, 在显著提升环槽铆钉的疲劳寿命时, 展现出优异的疲劳性能。
