铆钉可不单单只是一种工具, 也不只是一种材料, 它于好多行业当中, 均可发挥出有着极其重要意义的作用的。
比如说, 房屋建筑这个行业需要铆钉来紧固一些零件, 机械制造这个行业同样需要铆钉来紧固一些零件, 那么铆钉就应当按照原本的样子进行紧固, 这和各个行业使用铆钉时的质量以及发展相关, 和工作效率以及使用安全也有关系。
铆钉具备可靠性很高的特点, 其连接强度也是很高的, 并且有着较长的寿命, 操作使用起来还十分方便。它们能够被用于铝合金的连接, 也可用于结构钢的连接，还可用于复合材料的连接。它们常常被应用于飞机封闭部件的铆接, 也常常被用于飞机封闭部件的维修。
什么是铆钉？
将部件压紧固定的铆钉, 是一种机械紧固件, 它是呈杆状的零件, 其一端带有帽, 在穿进被连接部件之后, 于杆的外端把另一端压出。
今日, 拓发数控加工为您讲述, 铆钉的发展历程, 工艺的概念, 其类型, 应用在哪些场景, 还有选用的策略。
铆钉的发展历史
最早的铆钉, 是那种用木头或者骨头制造而成的小钉子, 最早出现的金属变形, 或许是铆钉的祖先。
它们属于人类可知晓领域里最为古老的金属连接方式, 其出现的历程能回溯至可锻金属刚开始被起用时。
在青铜时代, 那时的埃及人, 把六个木扇经由铆钉固定, 使其处于开槽轮的外线上的状况。继希腊人在成功塑造大型青铜雕像之后, 他们借助铆钉, 致使各个部件以能够固定在一起的那般状态存在。
1916年, 空心铆钉首次得到了那能够进行单面铆接的抽芯铆钉专利, 此后, 抽芯铆钉在航空航天、办公机器以及电子产品的机械连接这几方面被广泛运用。
这会儿还不清楚空心铆钉确切的发明时间, 不过用到空心铆钉的马具是在公元9世纪或者10世纪被发明出来的。
有这样一个问题, 你是否清楚世界上最为著名的钢结构建筑是何物, 答案那是毫无疑义的, 即为法国巴黎的埃菲尔铁塔, 这座占地面积大约为10,000平方米的钢塔建筑, 于1889年作为世博会的象征而被建造起来, 并且它还是当时世界上最高的建筑, 其建造时间是两年零两个月零三天, 塔身结构是采用空心钢框架进行建造的, 总共使用了钢材7,300吨、金属零件12,000件以及铆钉2.5万颗, 当时存在最大争议的一点便是摒弃了传统的钢筋和水泥, 转而采用钢架材料、铆钉等建筑材料, 它是否能够长时间站立?
然而, 时间已然给予了我们最为出色的答案。埃菲尔铁塔直至如今依旧稳稳矗立着, 朝着世人展露出它的结构之美以及艺术之美！这所有的一切全都取决于小铆钉所发挥出来的巨大作用。铆接铁塔具备优良的绝缘防火性能, 并且无磁, 还能隔热, 重量很轻, 耐高温, 耐腐蚀。
铆钉作用
铆钉所起的, 是一种替代螺钉连接做法的作用, 它能让多个零件连接一块儿, 既能起到牢固部件实现紧固的用途, 在运用特殊铆钉即阶梯铆钉时它还能使得零件实现转动, 它该怎么运用呢。
1、可以手工铆接，效率不高，适合小批量生产；
2、这种方式能够采用机器进行铆接作业, 并且有人与机器相互配合, 其具备着生产效率较高的特性, 适用于大批量的生产情况, 能够达成半自动化的操作模式, 它的效率是手工铆接效率的五倍到十倍。
使用铆钉能极大程度降低生产成本，可有效缩短生产周期, 其性价比是使用螺丝那部分成本的四分之一, 相比螺丝连接速度快三倍, 螺母和螺丝在使用时都得购买, 这无疑增加了成本, 就算运用电动螺丝刀或者风动螺丝刀去安装螺丝, 也没办法比肩铆钉枪铆接的速度, 用过铆钉的人都清楚, 但凡能使用铆钉结构的产品都会尽量去采用铆钉设计, 原因在于如此做能够节省不该有的开支, 进而可提高公司产品本身的竞争力。
铆钉相关性分析
铆钉装配模具冲压力
当进行铆钉组装铆接操作时, 通常状况下客户会采用模具手段对强度予以定义, 这与铆钉自身的硬度并没有关联, 比如说80GF这种情况, 110GF这种情况, 可以被压下去, 200GF这种情况, 260GF这种情况, 同样也能够被压下去。
铆模冲头尺寸
铆钉组装进行铆接之际, 客户借助冲模把铆钉打进镀锌板的孔内。通常模冲头比铆钉最大外径大0.01MM, 铆接完毕在镀锌板上通过目视查看铆钉。会出现产品周围有凹陷的痕迹, 凹陷的大致尺寸处于0.01MM至0.02MM左右, 这属于最佳的嵌入情况（由模具掌控）。
镀锌板厚度
一般而言, 镀锌板其厚度是和铆钉压花或者开槽台阶差存在关联的, 且客户于设计铆钉压花或者开槽台阶差之际, 必然得依据镀锌板的厚度去进行定义, 而镀锌板的厚度通常被设定在0.5MM至1.OMM这种范围之内（具体以开模的情况作为标准）。
铆钉扭矩值
通常而言, M3一般的那种, 扭矩能够达到8kg往上, 拉力可以达到40kg往上；通常来讲, M4一般情形下的, 扭矩能够达到10kg往上, 拉力可以达到45kg往上；一般的状况之下, 铆接之后的试验一般采用50kg的压入力；（平均值是50公斤）。
铆钉硬度问题
一般而言, 铆钉进行热处理, 并非单纯是为了使铆钉的硬度得以增加, 而此热处理实际起到的作用乃是对铆钉的应力予以缓解, 以防止产品铆接之后出现开裂的情况。铆钉所具有的硬度要求是依据客户所提供的板厚来进行设定的。当板厚变得越厚的时候, 对于铆钉硬度的要求也就越高。与之相反, 要是板厚越薄的话, 那么对于铆钉硬度的要求也就越低。

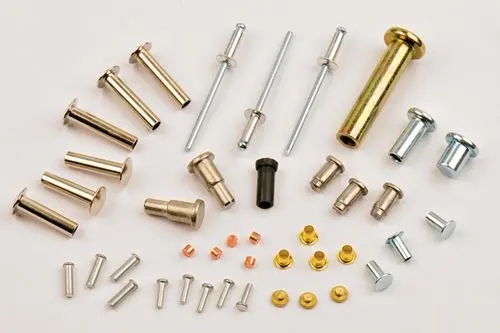

6 铆钉的类型和用途
平常会使用的有R型铆钉, 还有扇形铆钉, 抽芯铆钉（也就是抽芯铆钉）, 树形铆钉, 半圆头的, 平头的, 半空心铆钉, 实心铆钉, 沉头铆钉, 抽芯铆钉, 空心铆钉, 这些都是平常常用的铆接件, 借助自变形来实现连接。一般要是小于8毫米的就采用冷铆, 尺寸比较大的则采用热铆。不过也存在例外。比如说。有的一把锁上面所固定安装的铭牌是经过铆钉与锁体开孔之间的干涉铆接才制作而成的。

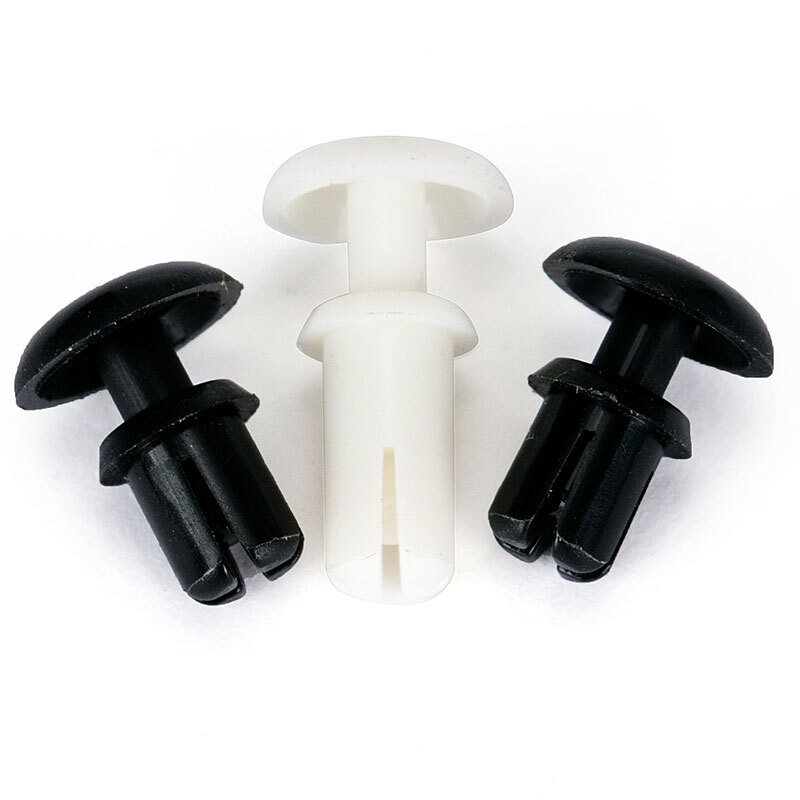

R型塑料铆钉
R型、被称作膨胀铆钉的塑料铆钉, 是由塑料类的钉以及母扣这两部分共同构成, 其在进行安装期间, 并不需要借助安装工具, 把安装底座放置于光滑的孔当中, 之后按压紧头部, 特殊设计、有着受力的脚, 受力后就会膨胀, 就此牢固地锁定于安装表面之上, 它常常被用于连接塑料外壳、轻质板、绝缘材料、电路板或者是任何其他的薄型与轻质材料, 具备美观、实用以及使用方便的特点。
扇形铆钉
风扇铆钉是专门设计来手动安装用的, 它能够经由面板或者机箱的孔给拉入往里, 它是采用韧性很不错的弹性体材料成的这样, 哪怕是过盈配合也能够挺快做好安装, 它设计得很巧妙, 有着弹性方面的功能, 被用相应孔径拉入之后不容易滑离出去, 风扇铆钉主要是用于电子电脑机箱里的风扇、散热器同芯片之间的固定, 有着防震、降噪的作用。

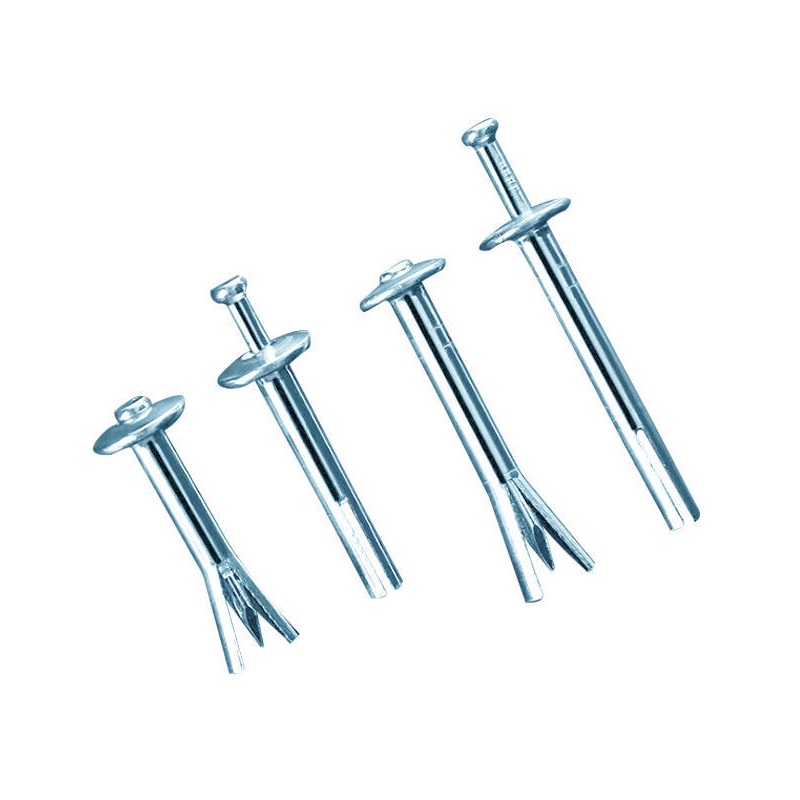

膨胀铆钉
抽芯铆钉是一种新型铆接紧固件, 它的铆接极为便利。在较为狭小的空间里, 或者处于没有拉铆枪, 亦或是无法使用拉铆枪的环境下, 抽芯铆钉能够彰显出其与众不同的优势。经由锤子或其他器具在一侧敲击钉芯, 便可将两个或多个连接件成功地进行铆接。抽芯铆钉依据钉帽边缘形状, 能够被划分成扁头抽芯铆钉以及沉头抽芯铆钉。按照材料组合, 又可以分为全铝芯铆钉、铝钢芯铆钉、全不锈钢芯铆钉。还有铆钉、钢芯铆钉、铝不锈钢芯铆钉、塑料芯铆钉等等。芯铆钉不像抽芯铆钉那般, 需借助手动拉铆机或者气动拉铆机来进行铆接。它具备较好的铆接性, 还有方便性, 能够广泛应用于各种被连接件的铆接。

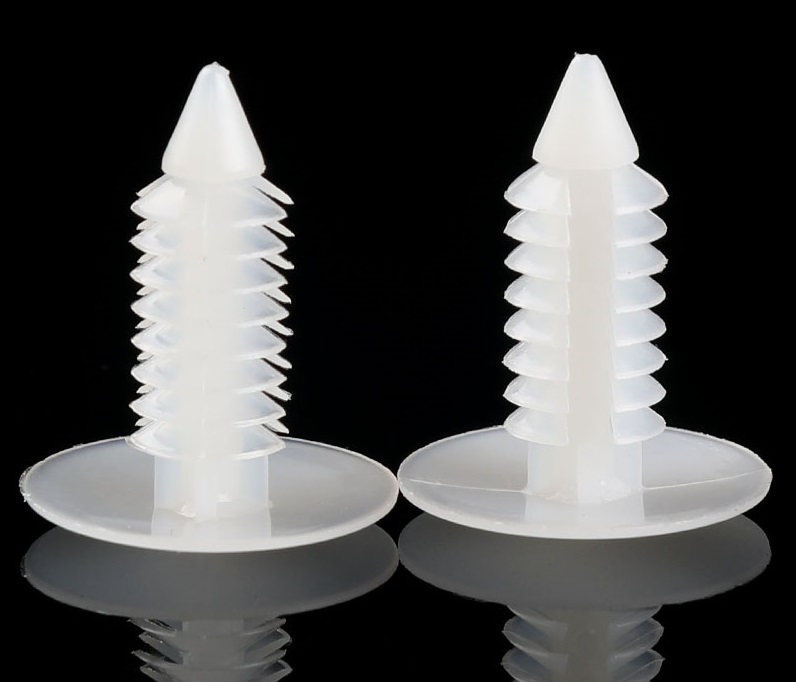

圣诞树铆钉
有着齿形片良好弹性的, 堪称圣诞树铆钉也就叫倒齿型塑料铆钉或者叫做圣诞树形塑料铆钉的东西。这种事物可将自行能够开展弹性调节致使稳稳固定的齿形片, 直接按照要求压装于过盈状进行装配圆孔内的, 能够依照实际情况厚度来安装齿形片的。倒齿形设计是安装完毕后铆钉像牢固扎根一样稳稳固定于安装面之上, 难以被拔出的东西。适合在诸如泡沫、木材以及橡胶、汽车内饰等软质材料之间做固定的。有着优良绝缘、防火、无磁、隔热还有质轻、耐高温、高强度、耐腐蚀等诸多特点的塑料树铆钉, 广泛应用在涵盖于各工业领地等众多之处存在的。

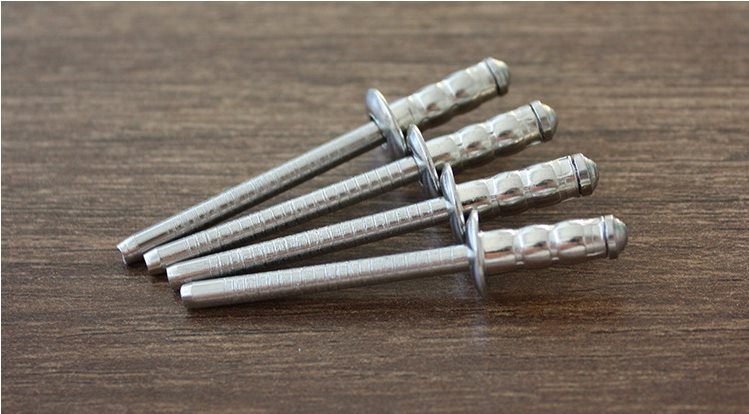

抽芯铆钉
抽芯铆钉这一用于单面铆接的铆钉, 需借助专用工具, 也就是用来铆接的铆枪（手动、电动、气动）。此型铆钉尤其在普通铆钉铆接从两侧进行不方便操作的场合较为适用, 所以在建筑、汽车、船舶、飞机、机器、电器、家具等产品中被广泛运用。
存在一种抽芯铆钉, 其类型大体上能够被划分成开放式这一类别, 还有封闭式这一类别, 另外还有双鼓式系列以及单鼓式系列。接下来是这么一种情况, 各个型号有着简要的说明。
沉头型抽芯铆钉：用于铆接后要求表面光滑美观的铆接件的铆接。
将双鼓抽芯铆钉用于铆接时, 芯轴会把铆钉体的端部拉成那种形似双鼓的模样, 进而夹紧被铆接的两个结构件, 如此就能减少结构件表面所承受的压力。它的用途是, 主要被应用于各种车辆、船舶、建筑、机械、电子等行业里的各类薄壁结构件的铆接工作。
有一种大边缘抽芯铆钉, 同普通抽芯铆钉相比较, 这种铆钉的铝帽直径显著更大, 在铆钉跟连接件进行铆接的时候, 有着更大的接触面积, 也有更强的支撑面, 以此来增强扭矩, 它强度很强, 能够承受较高的径向拉力, 其适用行业是, 适用于紧固柔软易碎的表面材料以及大孔, 增加边缘直径用于软质材料的特殊保护应用。
用于铆接后覆盖芯轴头的封闭式抽芯铆钉, 是经过专门设计的, 它特别适合各种有防水要求的应用, 具备高剪切力、抗振动以及抗高压的特性。
用于铆接的、制作铆体时采用优质铝丝制成从而铆接后方呈现美观耐用且永不生锈这一态势的全铝抽芯铆钉, 和普通抽芯铆钉相比, 鉴于其铆接该铆钉的强度较低, 故而适合应用于较软材料的接头处: 还有应用最为广泛的以承受有较大横向载荷状况为主要用途的圆头铆钉, 以及因钉头较大所以耐腐蚀进而常被用于船体、锅炉水箱等腐蚀严重的铆接场合的平锥头铆钉: 另外还有一种作为高拉伸要求、耐腐蚀选择的分体式不锈钢铆钉。
平头铆钉

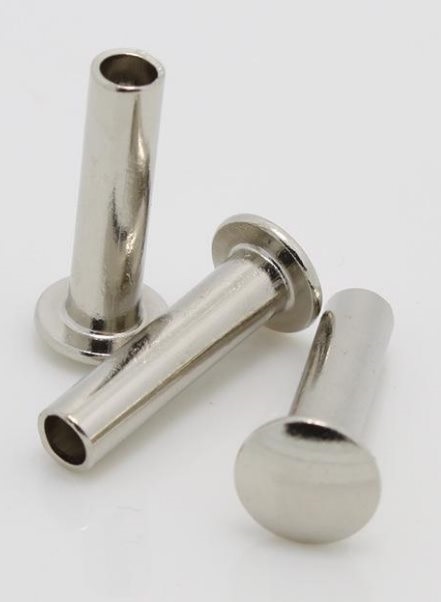

平头铆钉, 用于承受一般载荷的铆接场合, 它主要用于表面需要光滑、载荷不大的铆接场合。沉头铆钉, 用于特定的铆接场合。半沉头铆钉, 用于表面需要光滑、且载荷不大的铆接场合。1200沉头铆钉, 用于特定的铆接场合。半沉头铆钉, 主要用于表面需要光滑、再者载荷不大的铆接场合。平头、圆头铆钉主要被用于, 金属板材或皮革、帆布、木材等非金属材料, 这些材料的铆接场合。大平头铆钉主要被用于, 铆装具体的非金属材料场合。半空心铆钉主要用于, 载荷不大的铆接有关场合。管状铆钉被用于, 非金属材料的无载铆接情况。铭牌铆钉主要用于, 铆接机器设备上的铭牌。
铆钉异常问题
造成铆钉铆不上的情况：
如果铆钉座外径太大，则铆接时铆钉无法放入镀锌板内；
影响铆钉扭转力的条件：
1、铆钉底座外径太小，会造成铆接后铆钉松动。
2、铆钉不存在异常情况, 然而, 客户于实施铆接操作之际, 并未把铆钉以最佳状态铆入镀锌板内部, 由此致使在完成铆接后, 铆钉出现了松动现象。
3、铆钉槽截面差太小，铆接时镀锌板不能很好地挤入铆钉槽。
4、铆钉的扭转张力, 主要是因铆钉的压花断面跟凹槽断面存在差异而形成的。与此同时, 相关尺寸还得与客户所提供的镀锌板的厚度相互匹配。
5、铆钉螺纹, 那可是铆钉的关键尺寸所在, 一旦出现牙紧这种状况, 客户就会因铆接之后螺丝根本打不进去, 进而致使铆钉螺纹遭受损坏, 而后造成打滑情况出现。
6、存在这样一种情况, 铆钉出现了NOGO现象, 在进行铆接操作之后, 螺钉与铆钉的螺纹之间呈现出无法配合的状况, 进而会引发打滑现象。
如果铆钉断裂
1.要是铆钉不存在异常情况, 要是客户所使用的冲头高度呈现不均匀状态（此处是因磨损所致）, 那么较长些的冲头就极有可能致使出现断裂这种可能性。
2、铆钉槽深度太深，硬度太硬，铆接后容易断裂。
铆钉选用的主要考虑因素
被连接部件的材质——金属还是非金属，材料的硬度和脆性等；
板厚——选用的铆钉保证板厚在其夹紧范围内；
连接强度3/4决定了铆钉连接点所需的拉力和剪力；
孔径, 压铆螺母的配合孔径是由制造商所规定, 其设计资料可供参考。
应考虑板材的涂层厚度，避免涂层后孔变小，不适合安装；
对于材料的耐腐蚀性而言, 铆钉的材料类型以及涂层的选择需要依据所需的耐腐蚀性来确定, 要尽可能挑选与连接件材质相同的铆钉作为选择内容, 因为不同材质存在导致电偶腐蚀的可能性。
特殊要求，如平头、沉头、双鼓式、灯笼式；
水密性和气密性要求——铆接区域的水密性和气密性要求。
关于铆钉的 3 个误解
误解一：所有的铆钉都是一样的
较为精准的表述应当是: 全部抽芯铆钉的安装办法都是相同的。然而在紧固件的配置层面, 头部样式以及材料类型存在多种可供挑选的情况。
头部样式, 针对任意类型的紧固件而言, 是极为关键的一项参数, 对于抽芯铆钉来讲, 同样是关键至极, 你不可以运用凸形铆钉用以固定飞机外表面积上的蒙皮, 不管是从美观角度出发, 还是从空气动力学层面考量, 此种应用必须要挑选沉头。
防腐蚀能力在很大一种范畴上决定材料的选项, 一般而言, 用来要组装的料材进行两两等同化, 针对芯和套分别地不一样, 但按照不同的实用性。正常来讲这样做是为了防止异种金属之间出现基于化学反应致使物质损耗和变异。当然, 也能够借助涂层或者电镀的方式来避免这种问题发生。
误解二：铆钉是可拆卸的紧固件
铆钉, 真的能够进行拆卸, 然而, 要是从结构连接这个角度去看, 它属于永久性安装的紧固件, 这也就是说, 在正确安装之后, 其存续时长起码应当等同于飞机的使用寿命。不过, 就抽芯铆钉而言, 从利用铆钉锁紧的那种安装方法来讲, 抽芯铆钉的拆卸仅仅能够借助破坏套筒内的锁环和芯轴的连接处方可达成, 所以, 这种拆卸在本质上实在是一种具有破坏性的方式。拆卸之后, 拆卸下来的那些零件, 不管怎样都没办法再去使用。从这一情况来看, 它跟能够松开的螺栓、螺母是全然不同的。所以, 能够讲抽芯铆钉是永久性安装的紧固件。
误区三：抽芯铆钉仅在无法安装实心铆钉时才使用
说实话, 很早之前就已证实这个概念是精准无误的, 当存在需要运用实心铆钉进行连接, 然而却没办法从被连接的材料两侧予以安装的情况时, 选用从一侧借助抽芯铆钉来完成安装, 不失为一种不错的选择, 是最佳选择, 乃是最好的解决方案。实心铆钉最为突出的优点在于价格低廉, 不过从应用层面加以考量, 要是连接板的厚度相对较厚, 或者接头是用于拉伸应用的, 那么实心铆钉的抗拉强度相较于其剪切强度而言较低, 其所连接的连接板越厚, 安装的难度就越大；此外, 从安装方面来看, 安装实心铆钉时所产生的噪音实属难以令人接受。
抽芯铆钉安装起来能够比较实心铆钉在安设之上速度更为快些, 并且整个安设进程平稳得很, 几乎是半点噪音都没有。当您有需求去提升装配效应之际, 可以思索单纯挑选径直安设在一侧的抽芯铆钉。申请的数量十分巨大。价格自然而然会愈发合乎道理, 毕竟紧固件的价钱在很大程度上还是由采购数量来决定的。
什么是铆接？

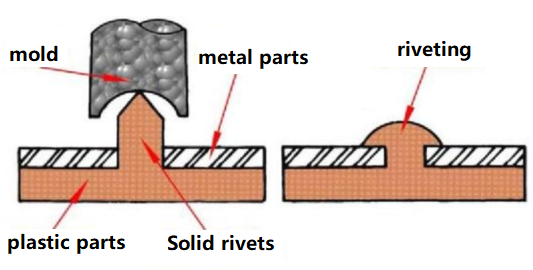

有这样一种连接方式, 它叫做铆钉连接, 是采用直径比预制孔稍微小一些的金属圆柱或者金属管, 让其穿过准备铆接的零件, 之后在铆钉两端施加方式, 或是敲击, 或是加压, 以此促使金属柱发生变形, 进而加厚, 直至在两端形成铆钉头, 最终达成该零件不能够从铆钉当中脱出的状态。
冲孔铆钉连接和旋转铆钉连接一般需要双面操作。

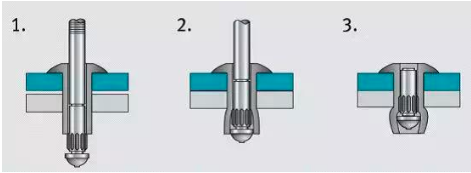

借助拉铆枪向外用力拉动芯头从而形成的抽芯铆钉, 让单面操作这件事情变得更为简便和轻松易达。
铆接的涵盖范围极为宽泛, 非从事该专业的人员, 往往倾向于觉得铆接工艺是最为简易的, 在普遍的认知里, 铆钉其自身乃为铸件形态, 进行铆接操作仅仅只需于物体之上钻出孔洞便可达成连接, 然而, 在实施铆接之际所使用的铆接设备, 务必要让压力调控到适当的程度, 铆接的速度以及铆接的时间也需调控到适宜的状态, 铆接的高度同样得依据相应要求精准调整至恰如其分的水准, 为了达成一回毫无瑕疵的铆接, 确保所铆接的零件达到恰如其分的效果, 故而铆接绝非是轻而易举之事。
3 铆接工艺及特点
铆接连接：有拉铆、冲铆、旋铆等。
铆钉连接的主要特点是：速度快、防松动、不易拆卸。
拉铆
拉铆这种铆接方法, 是借助手动或者压缩空气当作动力, 致使特殊铆钉以及铆接件发生变形, 它属于冷铆接的其中一种。
铆接所用的主要材料和工具是抽芯铆钉和气动（或手动）铆枪。
盲铆具有不需要进行顶钉操作的特点, 对于部件结构复杂且不能在反面顶钉的情况而言, 它是极为便利的。不过, 鉴于铆钉的材质是铝, 所以它仅仅被应用于轻载的场合。
冲铆

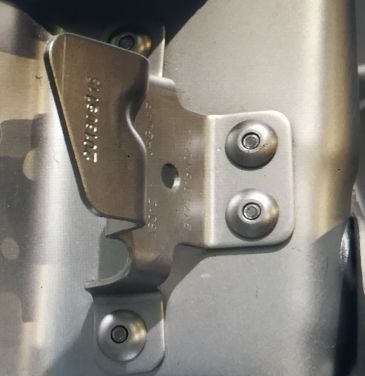

所谓冲铆, 也被叫做压铆工艺, 借助铆钉, 或者零件受力之后, 发生塑性变形, 进而把零件连接到一起。
无论是铆钉变形还是材料变形，铆接工艺都是冷镦工艺。
冲铆时, 受力能十分迅速, 铆接的效率颇为高。在铆接点那儿, 连接的材料会相互进行镶嵌, 其底部不存在毛边, 也没有毛刺, 这样就防止了应力集中的状况出现, 能够承受较高的动载荷。
而且在连接进程之中不存在热量输入这一情况, 连接点位置的材料表面涂层是不会遭受损坏的。与此同时, 避免了焊接发生飞溅这种状况以及焊接出现变形这种情形, 能够达成多层材料、不同板厚、不同材质之间的连接。
旋铆

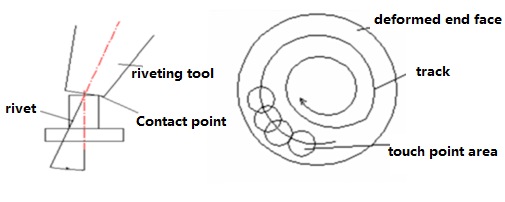

旋转铆接作为一种铆接方法, 是让铆钉受到铆钉杆局部加压, 且铆钉绕中心持续不断摆动, 一直到铆钉成型, 根据这种铆接方法的冷滚道, 其又能被分为摆滚铆接法以及径向铆接法。
摆滚铆接法相对而言比较易于被理解, 其铆头仅仅是在圆周方向上进行摆动以及滚动, 而径向铆接方法颇为复杂, 它的铆头运动轨迹呈现为梅花形状, 铆头每一次经由铆钉中心点的时候, 也就是说铆头不但在圆周方向上运动, 并且还在径向进行摆动、滚动运动。
对两种铆接方法展开比较, 这时, 径向铆接面上的那批铆接件, 质量呈现出较好的态势, 效率也略微要有点高, 更关键的是, 它的铆接表现得越发稳定, 还有, 铆接件并不需要进行装夹, 即便铆钉中心相较于主轴中心稍微出现了偏离的状况, 最终也能够顺利达成铆接工作。
摆式铆接机必须准确定位工件，并且最好夹紧铆钉。
话说那径向铆接机, 因其结构繁杂。成本算来较高, 维护起来也颇为不便, 所以通常情况下, 是不会应用于并非特殊的场合之中的。与此成反例的是, 摆式滚轮铆接机它结构简易, 成本低廉, 维护起来轻松便利, 可靠性也相当不错, 能够满足九成以上零件的铆接需求。
结语
经由合理运用铆钉, 将会致使零件或者产品具备更为优良的机械性能, 同规格的铆钉连接的预紧力也就是夹紧力的值相较于高强螺栓大出10%以上, 能够在相当程度上有效地提升摩擦式接头连接的滑动载荷, 使得连接愈发安全。
铆钉所具备的稳定性能呈现出良好的轴力一致性, 有这样一种情况: 借助轴力稳定性试验, 铆钉连接的轴力波动范围能够被控制在5%以内。
防松性能更为优良, 其中, 在完成铆接之后的情况下, 套环同铆环槽之间不存在间隙, 如此可有效地防止出现松动现象, 在这种现象之下, 结构连接的防松性能得到了有效的提高。
疲劳性能优异, 借助齿形的平缓圆弧设计, 能够有效降低齿形根部应力, 大约低百分之三十, 还能显著提高环槽铆钉的疲劳寿命。
