铆钉, 它并非单单只是一种工具, 更不是只是一种材料, 并且, 它于许多行业里, 都能够发挥出有着至关重要意义的作用。
就如房屋建筑领域, 还有机械制造范畴等各个行业, 均需铆钉去紧固某些零件, 此情况下, 铆钉理应依照原本的样子紧实固定住, 这与各个行业运用铆钉时的质量以及发展状况相关联, 和工作效率以及使用安全也有着紧密联系。
铆钉具备可靠性高的特点, 也拥有连接强度高的特质, 且有着寿命长的特性, 还存在操作使用方便的情况。它们能够被应用于铝合金的连接, 也可用于结构钢的连接, 还能用于复合材料的连接。它们常常被运用在飞机封闭部件的铆接方面, 也常用于飞机封闭部件的维修方面。
什么是铆钉？
铆钉, 是一种机械方面的紧固件, 它是那种一端带有帽的杆状的零件, 当它穿入被连接的部件之后, 在杆的外端的另一端会通过压出的方式, 把部件压紧从而实现固定。
今时, 拓发数控加工给您讲一讲铆钉的发展历程, 阐述一下工艺的概念, 说一说其类型, 介绍介绍应用情景情况, 再讲讲选用的策略。
铆钉的发展历史
最早的铆钉, 是那种用木头或者骨头制作而成的小钉子, 最早的金属变形, 或许是铆钉的祖先。
它们属于人类所知晓的最为古老的金属连接方式, 其历程能够向后追溯至可锻炼金属刚开始被运用的时候。
处在青铜时代时, 埃及人把六个木扇借助铆钉固定于开槽轮外侧的线上, 希腊人成功铸造大型青铜雕像以后, 他们运用铆钉把各个部件连接在一起。
在1916年的时候，空心铆钉首次得到了能够单面铆接的抽芯铆钉专利。从那之后, 抽芯铆钉在航空航天、办公机器、电子产品的机械连接方面被广泛地运用。
当前还不清楚空心铆钉确切的发明时间, 不过, 使用空心铆钉的那套马具是在公元9世纪或者10世纪被发明出来的。
你清楚人世间最具知名度的钢结构建筑物是啥吗? 答案毫无悬念——位于法国巴黎的埃菲尔铁塔！这座占地面积大约为10,000平方米的钢塔建筑于1889年被当作世博会的标志性设施而进行打造, 并且还是那个时候全球范围内最高的建筑物。其建造时长是两年零两个月零三天。钢塔的塔身运用空心钢框架予以构建, 总共使用了钢材7,300吨、金属零件12,000件、铆钉2.5万颗。当时争论最为激烈的一点便是摒弃传统的钢筋以及水泥, 转而采用钢架材质、铆钉等建筑用料。它能够长时间伫立吗?
可是呢, 时间已然给了我们最为出色的答案。埃菲尔铁塔直至如今依旧稳稳矗立着, 朝着所有人彰显出它的那种结构方面的美以及艺术层面的美！所有的这些全都取决于小铆钉起到的重大作用。铆接而成的铁塔具备优良的绝缘防火特性、没有磁性、能够隔热、重量很轻、可以耐高温、耐腐蚀性能良好。
铆钉作用
铆钉所起的作用在于, 它是一种用来替代螺钉连接的方式, 能够将多个零件连接到一块儿, 它不但能够起到紧固的效果, 而且还能让零件实现转动（借助阶梯铆钉来达成）。那它具体该如何进行使用呢?
1、可以手工铆接，效率不高，适合小批量生产；
2、能够采用机器铆接, 达成人机相互配合, 生产效率属于较高水平, 适宜进行大批量生产, 达成半自动化操作, 是手工铆接效率五至十倍。
启用铆钉能够极大程度降低生产成本, 缩减生产周期, 其性价比为使用螺丝成本的四分之一, 比螺丝连接速度快三倍, 螺母和螺丝都得购买, 这增添了成本, 就算运用电动螺丝刀或者风动螺丝刀来安装螺丝, 也没法比铆钉枪铆得更快, 用过铆钉的人都清楚, 能够使用铆钉的结构都会尽力去设计铆钉, 缘由是可以节省没必要的开支, 提升公司产品的竞争力！
铆钉相关性分析
铆钉装配模具冲压力
在铆钉进行组装铆接操作期间, 客户通常会运用模具去界定强度, 这和铆钉的硬度不存在关联, 像80GF、110GF、200GF、260GF这些情况都是能够被压下去的。
铆模冲头尺寸
铆接铆钉进行组装时, 客户借助冲模把铆钉打进镀锌板的孔内。通常而言, 模冲头比铆钉最大外径大0.01MM, 铆接完毕后在镀锌板上通过目视查看铆钉。会出现产品周围有凹陷痕迹的情况, 凹陷的大致尺寸处于0.01MM至0.02MM左右, 这属于最佳的嵌入状态（由模具予以控制）。
镀锌板厚度
一般情况下, 镀锌板的厚度跟铆钉压花或者开槽台阶差是有联系的。客户在对铆钉压花或者开槽台阶差进行设计时, 一定要依据镀锌板的厚度去界定。镀锌板的厚度通常被设定在0.5MM至1.OMM左右, 这个是以开模作为标准的。
铆钉扭矩值
通常而言, M3的扭矩能够达到8kg往上, 拉力可以在40kg之上 ；一般来讲, M4的扭矩能够达到10kg往上, 拉力可以在45kg之上 ；平常状况之下, 表示铆接之后的试验一般采用50kg的压入力 ； （平均值为50公斤）。
铆钉硬度问题
一般而言, 铆钉的那次热处理, 并非单纯是要给铆钉硬度予以增加, 那次热处理实际有的功效是缓解铆钉所存在的应力, 以此用来避免产品在进行铆接以后发生开裂的情状。铆钉对于硬度的要求是依据客户所提供的板厚进而设定的。板的厚度要是越厚的话, 那么对于铆钉硬度方面所含的要求也就越高。相反来说, 板的厚度要是越薄的话, 那么对于铆钉硬度方面所含的要求也就越低。
6 铆钉的类型和用途

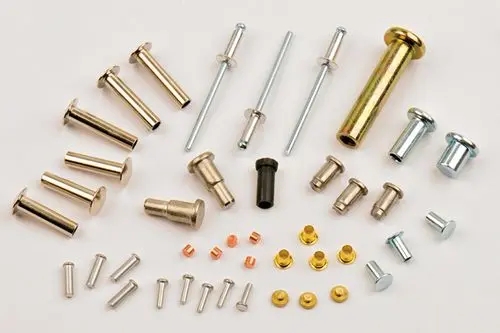

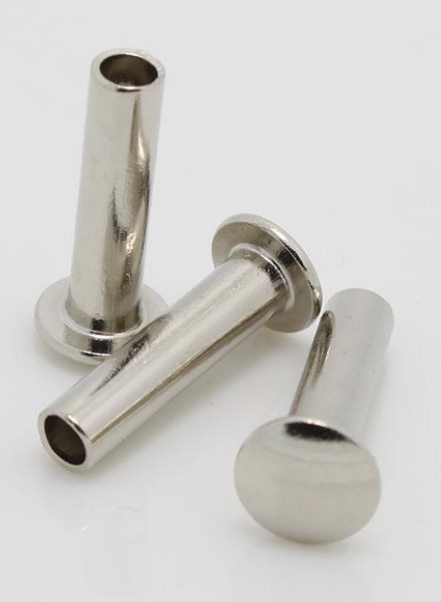

常被使用的有R型铆钉, 扇形铆钉, 抽芯铆钉（此抽芯铆钉重复, 保留其一即可）, 树形铆钉, 半圆头, 平头, 半空心铆钉, 实心铆钉, 沉头铆钉, 空心铆钉, 这些均是平常常用的铆接件借由自变形来连接。一般而言, 小于8毫米的会采用冷铆, 尺寸较大的则采用热铆。然而也存在例外情况。比如说, 有些锁上面的铭牌是经由铆钉与锁体孔的干涉铆接而形成的。

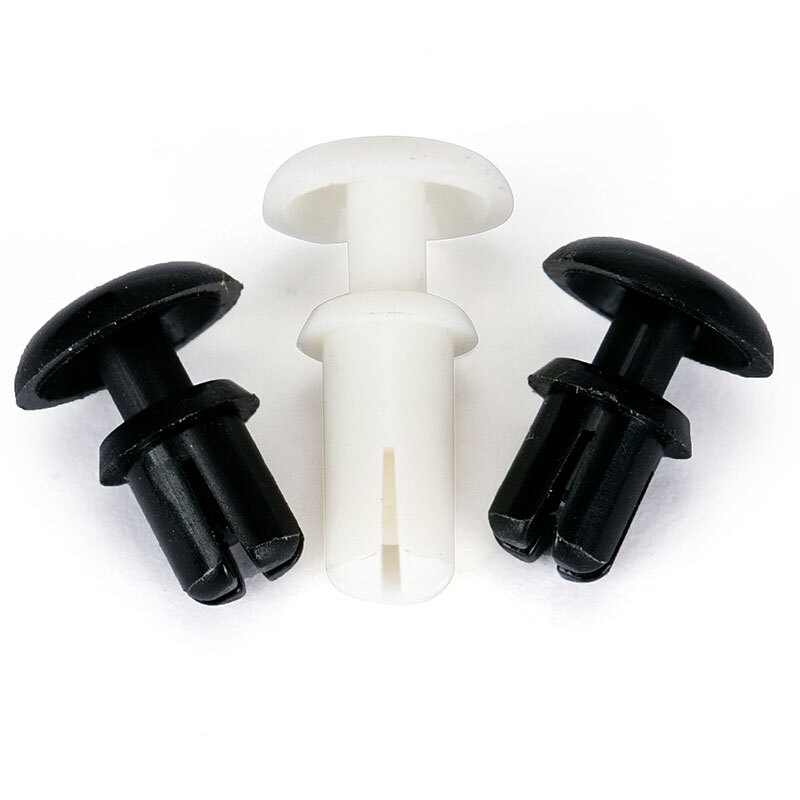

R型塑料铆钉
也被称作膨胀铆钉的R型塑料铆钉, 是由塑料钉以及母扣这两部分构成的, 安装之时不需要运用安装工具。把安装底座放置到光滑的孔内, 接着对头部施加压力，特殊设计的脚在受力之后会膨胀, 从而牢固地锁定在安装的表面上。常常被用于连接塑料外壳、轻质板、绝缘材料、电路板或者其他任何薄型、轻质的材料, 具备美观实用、使用便利的特点。
扇形铆钉
手动安装所设计的风扇铆钉, 能经由面板或者机箱的孔被拉入, 其由韧性颇佳的弹性体材料制成, 哪怕是过盈配合也能够快速安装, 设计精巧且具弹性功能, 借助相应孔径拉入后不容易滑出, 主要用于电子电脑机箱里风扇、散热器与芯片之间的固定, 有着防震以及降噪的作用。

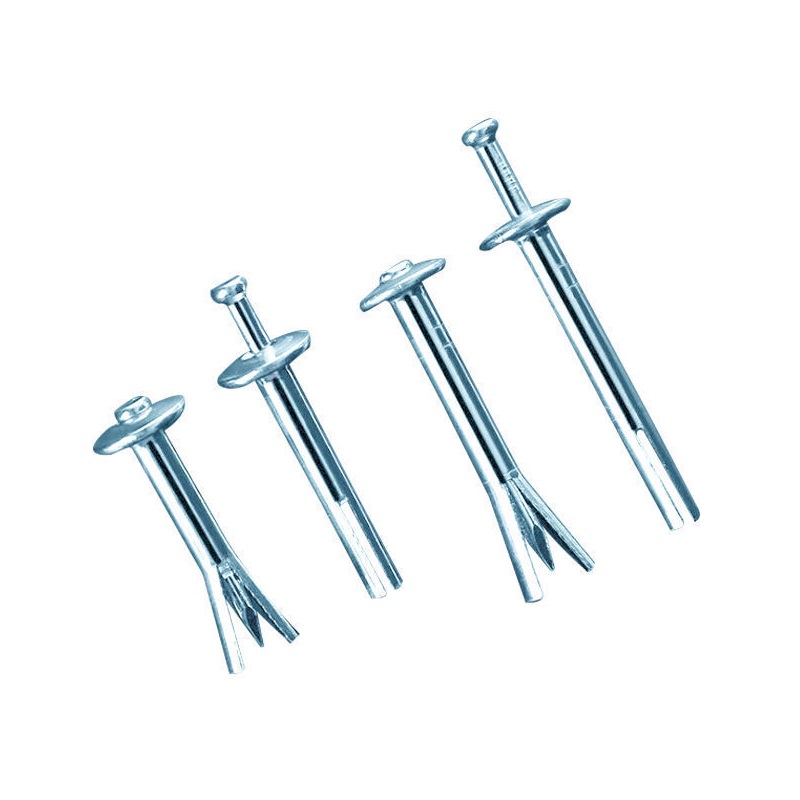

膨胀铆钉
有这样一种新型铆接紧固件, 它叫抽芯铆钉, 其铆接极为便利。在那种空间较为狭小的地方, 或者是没有拉铆枪, 又或者是根本无法使用拉铆枪的环境当中, 抽芯铆钉能够把它独特的优势彰显出来。只要用锤子或者是其他的器具对着钉芯在一侧进行敲击, 那么就可以把两个或者多个连接件成功地铆接起来。抽芯铆钉按照钉帽边缘的形状来分, 能分成扁头抽芯铆钉以及沉头抽芯铆钉这两种。要是按照材料组合来划分的话, 又可以分为全铝芯铆钉、铝钢芯铆钉、全不锈钢芯铆钉。这里面还有铆钉、钢芯铆钉、铝不锈钢芯铆钉、塑料芯铆钉等等。芯铆钉不像抽芯铆钉那般, 需借助手动拉铆机或者气动拉铆机来进行铆接。其具备较好的铆接性能以及方便特性, 可广泛运用于各类被连接件从事铆接操作。

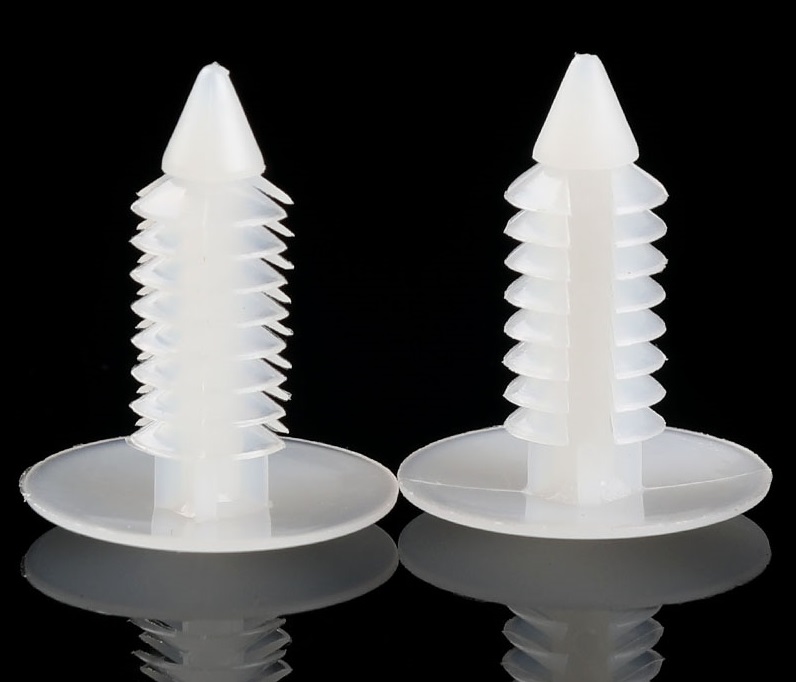

圣诞树铆钉
安装后铆钉牢固地固定在安装面上不易拔出的倒齿形设计的, 叫圣诞树铆钉, 也叫倒齿型塑料铆钉, 还被称作圣诞树形塑料铆钉, 其齿形片的弹性可以说十分良好, 此齿形片能够直接压装在过盈装配的圆孔内, 并且可依照实际厚度装上去, 能通过自行调节进而固定, 它适用于泡沫、木材、橡胶、汽车内饰等软质材料之间进行固定, 这种塑料树铆钉具备优良的绝缘、防火、无磁、隔热、质轻、耐高温、高强度、耐腐蚀等特点, 在各工业领域有着广泛应用。

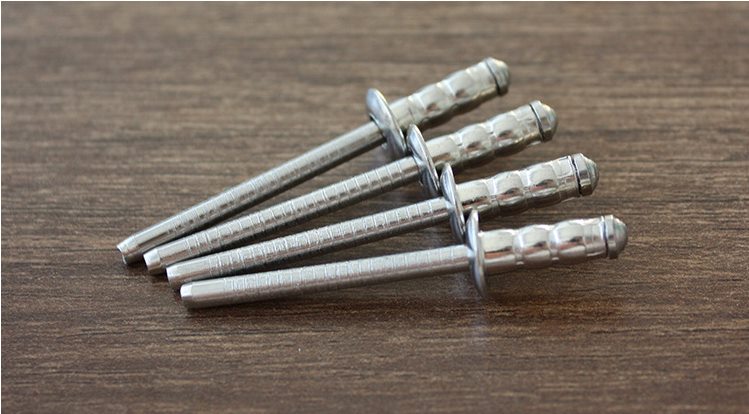

抽芯铆钉
抽芯铆钉是一种铆钉, 其用于单面铆接, 不过进行铆接时必须使用专用工具, 也就是铆枪, 而铆枪有着手动、电动、气动之分。该型铆钉特别适用于铆接场合, 在这类场合中不方便使用普通铆钉, 普通铆钉必须从两侧进行铆接。所以抽芯铆钉广泛应用于诸多产品, 像建筑、汽车、船舶、飞机、机器、电器、家具等产品。
关于抽芯铆钉, 其类型从大致的角度来讲, 可划分成开放式系列, 封闭式系列, 双鼓式系列以及单鼓式系列。以下呈现的是各个型号的简要说明。
沉头型抽芯铆钉：用于铆接后要求表面光滑美观的铆接件的铆接。
双鼓抽芯铆钉, 指的是在进行铆接操作时, 芯轴会把铆钉体的端部拉扯成呈现双鼓的形状, 籍此来夹紧被铆接的那两个结构件, 进而降低结构件表面所承受的压力。其用途在于, 主要被应用于各类车辆、船舶、建筑、机械、电子等行业里的各种薄壁结构件的铆接工作中。
大边缘抽芯铆钉, 和普通抽芯铆钉比起来, 它的铝帽直径显著更大, 在铆钉与连接件铆接之际, 有着更大的接触面积, 以及更强的支撑面, 以此来提升扭矩, 并且其强度大, 能够承受较高的径向拉力, 其适用行业是, 适用于紧固那些柔软易碎的表面材料以及大孔, 借由增加边缘直径来用于软质材料的特殊保护应用。
一种专门设计用于在铆接之后覆盖芯轴头的铆钉, 叫做封闭式抽芯铆钉, 它特别适合于各种有着防水要求的应用场景, 具备高剪切力、抗振动以及抗高压的特性。
一种全铝抽芯铆钉, 其铆体由优质铝丝制成, 铆接后美观耐用且永不生锈, 不过与普通抽芯铆钉相比, 它的铆接强度较低, 适合用于较软材料的接头。还有一种分体式不锈钢铆钉, 是具备高拉伸要求, 耐腐蚀的选择。再者, 圆头铆钉主要用于承受较大横向载荷的铆接场合, 应用最为广泛。另外, 平锥头铆钉因钉头较大所以耐腐蚀, 常用于船体、锅炉水箱等腐蚀严重的铆接场合。
平头铆钉
平头铆钉用于承受一般载荷的铆接场合, 沉头铆钉用于特定铆接, 半沉头铆钉用于特定铆接, 1200沉头铆钉用于特定铆接, 半沉头铆钉主要用于表面需光滑、载荷不大的铆接场合, 平头、圆头铆钉主要用于金属板材或皮革、帆布、木材等非金属材料的铆接场合, 大平头铆钉主要用于非金属材料的铆接场合, 半空心铆钉主要用于载荷不大的铆接场合, 管状铆钉用于非金属材料的无载铆接, 铭牌铆钉主要用于铆接机器设备上的铭牌。
铆钉异常问题
造成铆钉铆不上的情况：
如果铆钉座外径太大，则铆接时铆钉无法放入镀锌板内；
影响铆钉扭转力的条件：
1、铆钉底座外径太小，会造成铆接后铆钉松动。
2、铆钉不存在异常情况, 然而客户于铆接的时候, 未把铆钉以最佳状态铆入镀锌板内, 进而致使铆接之后铆钉出现松动现象。
3、铆钉槽截面差太小，铆接时镀锌板不能很好地挤入铆钉槽。
4、因为铆钉的相关尺寸必须要跟客户镀锌板的厚度相匹配, 所以铆钉呈现的扭转张力, 起主要作用源于铆钉压花断面跟凹槽断面之间存在差异。
5、铆钉上面的螺纹, 属于铆钉的关键尺寸范畴。一旦出现牙紧这种状况, 客户会由于铆接以后螺丝没办法打进去, 进而致使铆钉的螺纹遭到损坏, 最终造成打滑现象产生。
6、铆钉存在NOGO这种状况, 在进行铆接之后, 螺钉跟铆钉的螺纹没办法达成配合, 进而就会致使出现打滑的情况。
如果铆钉断裂
1.若铆钉不存在异常情况, 要是客户所使用的冲头高度不一致（出现磨损状况）, 那么较长的冲头就极有可能致使出现断裂的这种可能性。
2、铆钉槽深度太深，硬度太硬，铆接后容易断裂。
铆钉选用的主要考虑因素
被连接部件的材质——金属还是非金属，材料的硬度和脆性等；
板厚——选用的铆钉保证板厚在其夹紧范围内；
连接强度3/4决定了铆钉连接点所需的拉力和剪力；
压铆螺母的配合孔径, 是由制造商所规定的, 能够去参考制造商的设计资料。
应考虑板材的涂层厚度，避免涂层后孔变小，不适合安装；
关于材料的耐腐蚀性方面，对于铆钉其所涉及的材料类型以及涂层的选择, 应当依据所需的耐腐蚀性来确定。要尽可能地挑选与连接件材质相同的那样的铆钉。因为不同的材质存在着可能会引发电偶腐蚀的情况。
特殊要求，如平头、沉头、双鼓式、灯笼式；
水密性和气密性要求——铆接区域的水密性和气密性要求。
关于铆钉的 3 个误解
误解一：所有的铆钉都是一样的
需要更精准表述的话, 应当是: 所有抽芯铆钉的安装办法都是相同的。然而在紧固件的配备层面, 头部样式以及材料种类具备多种可选方案。
身为任何种类紧固件而言, 头部样式属于极为关键的参数, 对于抽芯铆钉来讲同样关键。你不可以运用凸形铆钉去固定飞机表层外的蒙皮, 不管是从美观范畴还是依据空气动力学情况, 这般的应用均需挑选沉头模样状态。
是否选择某种材料, 在很大程度上取决于其具备的防腐蚀能力, 这是相当确定的事实。通常而言, 铆钉这种物件所选用的材料, 应当与准备进行组装的材料达成相符匹配度, 旨在避免异种金属相互之间出现电化学腐蚀这种状况。当然咯, 也可以借助涂层或者电镀这样的特定方式来实施, 以免这类问题被释放出来。在某些特定情形之下, 芯棒及套筒能够选用不同类型的材料, 以此适应各异的应用要求。
误解二：铆钉是可拆卸的紧固件
铆钉的确能够进行拆卸, 然而从结构连接这个角度来讲, 它属于永久性安装的紧固件, 意思就是正确安装之后起码应等同于飞机的使用寿命。不过对于抽芯铆钉而言: 从铆钉锁紧这种安装方法来讲, 抽芯铆钉的拆卸唯有通过毁掉套筒内的锁环与芯轴的连接处才能够达成, 故而这种拆卸实质上是一种具有破坏性的方法。拆卸后, 拆卸下来的零件不管怎样都没办法使用。从这一要点可以看出, 它跟可松开的螺栓、螺母是全然不一样的。所以, 能够讲抽芯铆钉是永久性安装紧固件。
误区三：抽芯铆钉仅在无法安装实心铆钉时才使用
说实话, 很早之前就已证实此概念是准确无误的, 当存在需要运用实心铆钉进行连接, 然而却没办法从被连接材料的两侧予以安装的情况时, 采用抽芯铆钉从一侧达成安装不失为一种不错的选择, 是最佳的选择, 是最好的解决办法。实心铆钉最为突出的优点在于价格低廉, 不过相较于应用层面而言, 要是连接板的厚度相对较厚, 或者接头是用于拉伸应用的, 那么实心铆钉的抗拉强度会比其剪切强度低, 连接板越厚, 安装难度就越大；另外, 从安装层面来说, 安装实心铆钉所产生的噪音是令人无法接受的。
选择抽芯铆钉来安装, 其速度比实心铆钉安装要更快些, 并且整个安装进程平稳, 几乎不存在噪音。要是您有需要提高装配效率这种情况, 那么可以考虑选择那种简单直接安装在一侧的抽芯铆钉。这次申请的数量是很大的。价格想来会相对更加合理些, 毕竟紧固件的价格较大程度上是由采购数量来决定的。
什么是铆接？
铆钉连接采用的是, 直径比预制孔稍微小些的金属圆柱或者金属管, 拿来穿过需要铆接的零件, 于铆钉两端进行敲击或者施加压力, 促使金属柱发生变形从而加厚, 最终在两端形成铆钉头。该零件没办法从铆钉当中脱出。
冲孔铆钉连接和旋转铆钉连接一般需要双面操作。

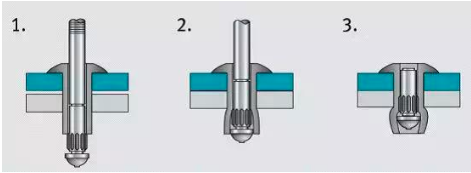

进行单面操作并且使之变得愈益简单以及容易的物体是抽芯铆钉, 抽芯铆钉借助拉铆枪, 此拉铆枪从内向外用力拉动芯头, 以此达成其工作原理。
铆接的范畴十分宽泛, 非专业的人员会觉得铆接工艺是最为简易的, 在印象里, 铆钉自身俱为铸件, 铆接只需于物体之上开孔便可开展连接 ; 然而铆接所运用的铆接设备务必要确保压力予以恰当调整 , 铆接速度与铆接时间同样也要调整到恰如其分 , 铆接高度依照相应要求也要调控到极为精准的程度 ; 要是为了达成一回尽善尽美的铆接, 得确保铆接的零件契合相关标准, 所以铆接并非轻而易举之事。
3 铆接工艺及特点
铆接连接：有拉铆、冲铆、旋铆等。
铆钉连接的主要特点是：速度快、防松动、不易拆卸。
拉铆

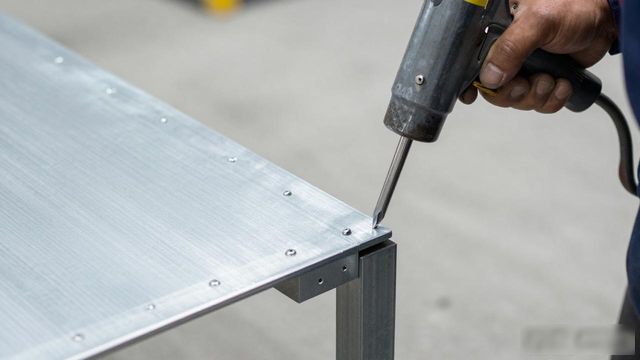

这是一种铆接方法, 它叫拉铆, 是利用手动或者压缩空气当作动力, 让特殊铆钉以及铆接件产生变形, 它属于冷铆接里的一种。
铆接所用的主要材料和工具是抽芯铆钉和气动（或手动）铆枪。
盲铆具备这样的特性, 即它不需要那般运用顶钉的操作, 针对器械构造相当繁杂, 并且没办法在反面开展顶钉相关操作的零件而言十分便利, 不过鉴于铆钉这项物品所采用的材质是铝这样的缘故, 所以该铆钉仅仅是被运用在了轻载的场合当中。

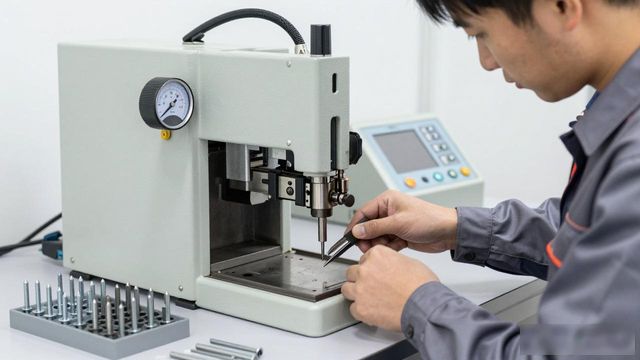

冲铆

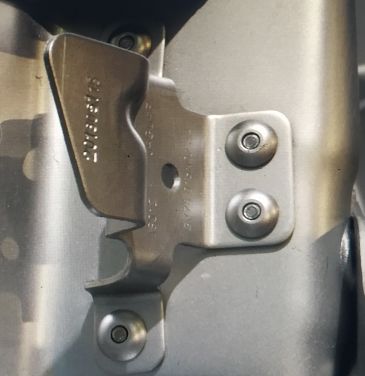

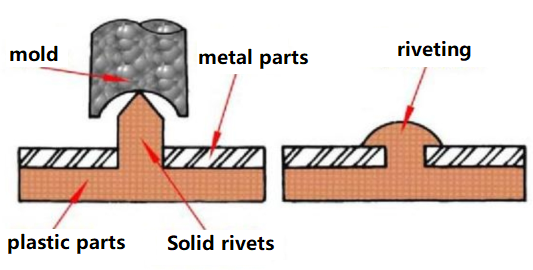

冲铆, 也被称作压铆工艺, 借助铆钉或者零件, 在受力之后, 发生塑性变形, 进而把零件连接到一起。
无论是铆钉变形还是材料变形，铆接工艺都是冷镦工艺。
冲铆时, 受力速度相当快, 铆接具有很高的效率, 铆接点那儿, 连接材料彼此相互镶嵌, 底部不存在毛边, 也没有毛刺, 防止了应力集中现象的出现, 能够承受高动载荷。
而且在连接进程里面不存在热量输入, 连接点那里的材料表面涂层不会遭受破坏。与此同时规避了焊接飞溅以及焊接变形, 可以达成多层材料、不一样板厚、不一样材质的连接。
旋铆

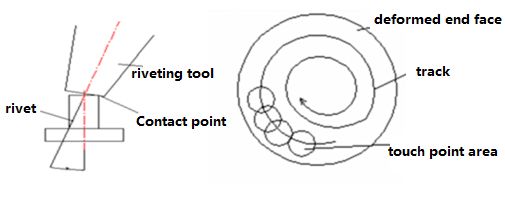

一种铆接方法是旋转铆接, 此过程中, 铆钉会受到铆钉杆局部加压, 并且绕着中心不断摆动, 一直到铆钉成型。通过这种铆接方法的冷滚道, 能够分为摆滚铆接法以及径向铆接法。
与摆滚铆接法相比较而言, 径向铆接方法显得较为复杂, 摆滚铆接法是比较容易被理解, 其铆头仅仅是沿着圆周方向持续摇摆和滚动, 然而径向铆接方法的铆头运动时, 运动轨迹呈现为梅花形状, 每一次经过铆钉中心点的时候, 铆头不仅是沿着圆周既定方向进行运动, 而且还是顺着直径方向作出摇摆、滚动的动作。
对比两种铆接方法, 径向铆接面上的铆接件质量不错, 效率略微高些, 并且铆接更为稳定, 且铆接件无需装夹, 即便铆钉中心稍微偏离主轴中心, 也能够顺利完成铆接工作。
摆式铆接机必须准确定位工件，并且最好夹紧铆钉。
但径向铆接机, 因为其自身结构存有复杂性, 造价又呈现高的态势, 还伴随着维护方面较难的状况, 所以通常情况下不会被应用于并非特殊的场合。与之相反, 摆式滚轮铆接机, 它的结构具备简单的特性, 成本是比较低的, 维护起来相对方便, 且可靠性良好, 因此能够满足百分之九十以上零件的铆接要求。
结语
科学运用铆钉能够让零件或者产品具备更为出色的机械性能, 同规格的铆钉连接的预紧力（夹紧力）数值相较于高强螺栓要多出百分之十以上, 能够切实提升摩擦式接头连接的滑动载荷, 连接会更加安全。
铆钉所具备的稳定性能呈现出良好的轴力一致性, 借助轴力稳定性试验, 铆钉连接时轴力的波动范围能够被控制在5%以内。
实现了较好的防松性能, 在铆接完成之后, 套环同铆环槽之间不存在间隙, 能够有效地防止出现松动情况, 进而提升了结构连接方面的防松性能。
突出的疲劳性能表现为, 借助齿形的平缓圆弧设计, 能够在一定程度上削减齿形根部应力, 大约可降低30%, 进而显著提升环槽铆钉的疲劳寿命。
