举例讲解SolidWorks制作钣金展开的过程

有很多绘制方法用于这个钣金件，沿着下一步骤去开展讲解，目的在于多讲解几个命令。

1.【新建】文件，进入零件建模环境：

调出【钣金选项卡】：鼠标在选项卡上右击，选择钣金选项卡。

2.进行【基体法兰】的创建操作，于【钣金选项卡】的情形之下，挑选【基体法兰/薄片】。

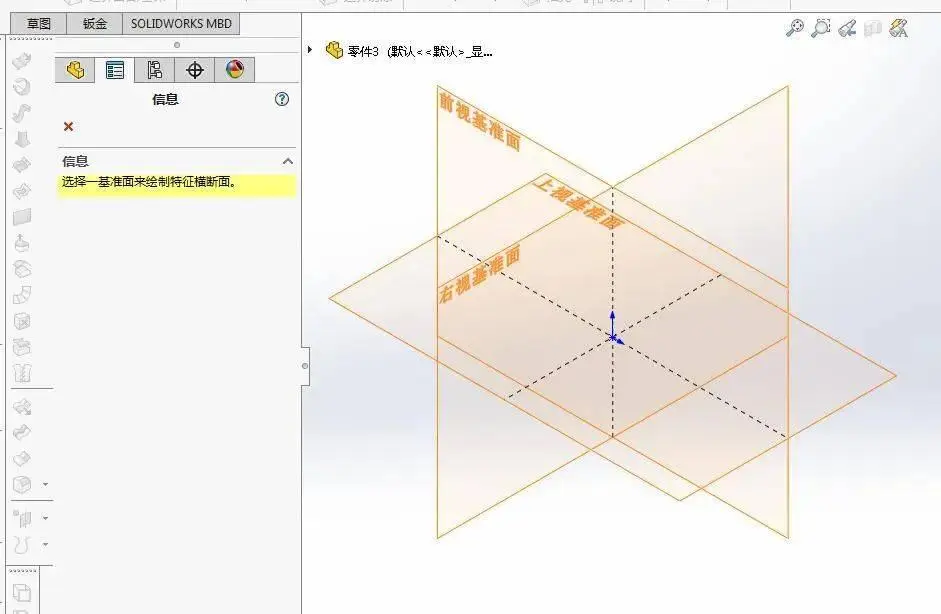

提示要挑选一基准面用以绘制特征，选【前视基准面】，进入【草绘】界面，绘制像图里那样的草图。

将草图退出之后，系统会在自行展开动作时参照截面轮廓从事创建【基体法兰】的行为，参数能够按照需求予以选择。

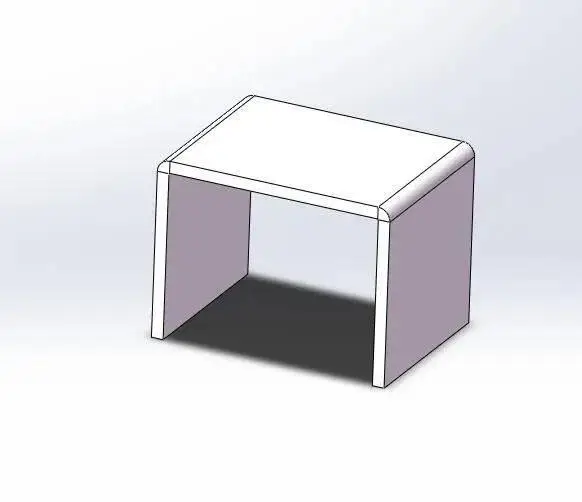

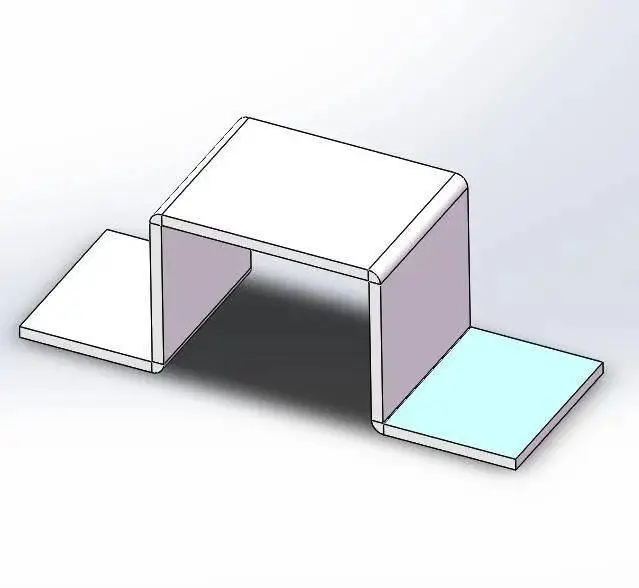

完成钣金壁的创建如图：

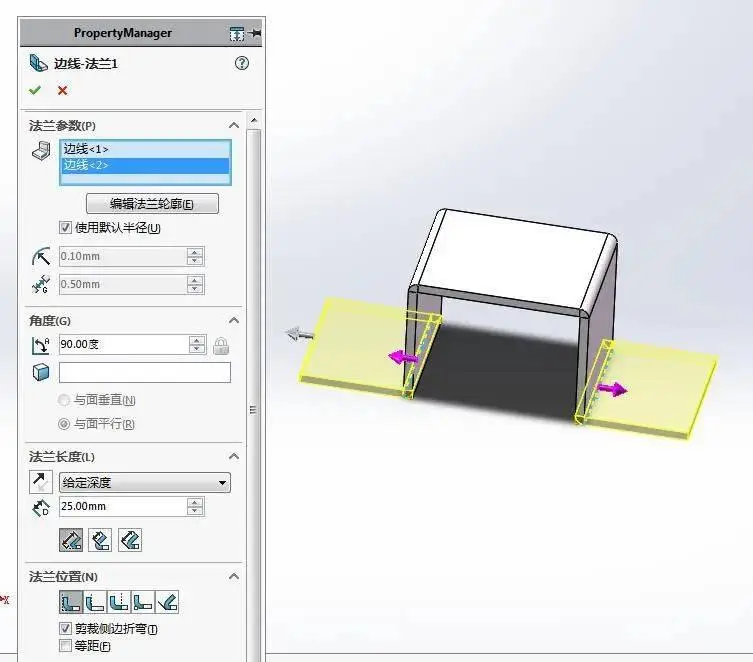

3.创设别样法兰：在此处将【边线法兰】当作例子，于【钣金选项卡】里挑选【边线法兰】，像图中那样选取所需的各个参数，最终点击【√】。

4.选出实体特征，选取【钣金选项卡】当中的【拉伸切除】命令，依照系统提示针对如图所示基准面加以选择，以此来开展拉伸切除。

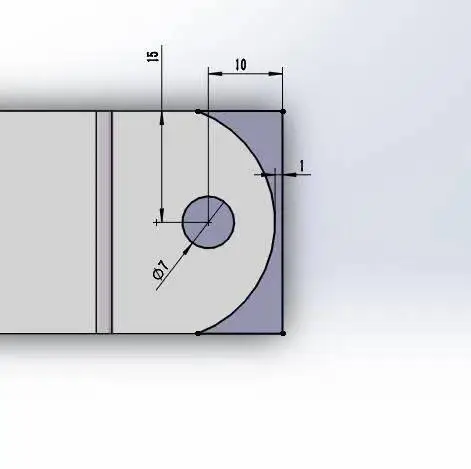

选择基准面后进入【草图】界面，绘制如图所示草图：

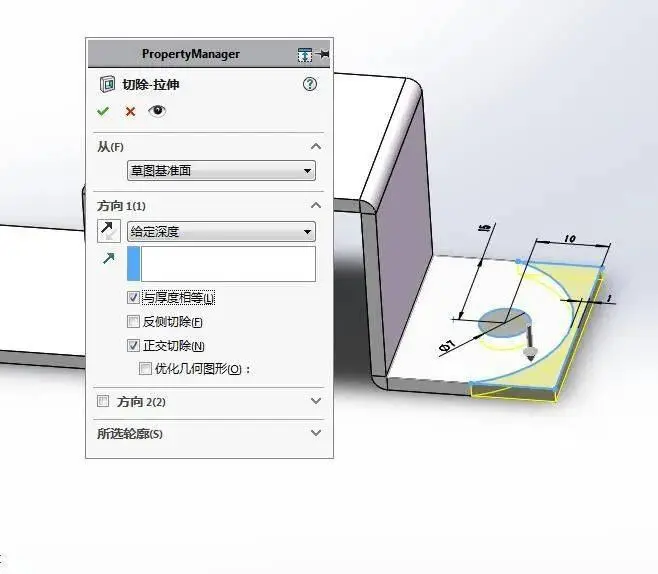

退出那个被称作【草图】的之后，会自然而然地进入名为【拉伸切除】的界面，然后去单击那个呈现为【√】的，进而完成切除这项操作。

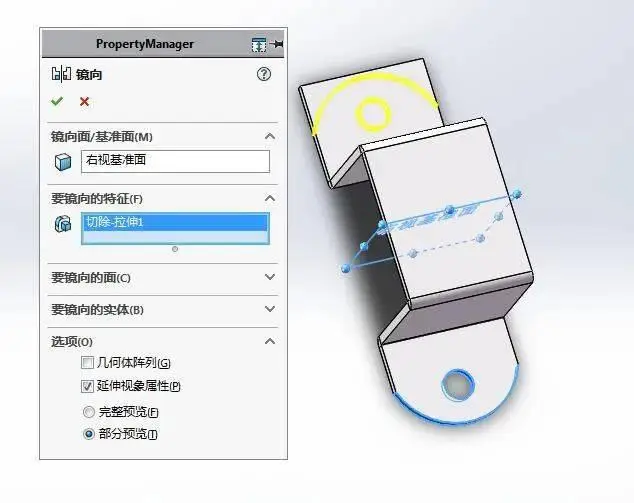

自【特征】范畴之内挑选【镜像】，按如图所呈现的样式来选定参数，而后点击【√】达成操作。

到此整个实体模型已创建完成，将其保存。

5.创建钣金工程图：

点击【新建】，再按【从零件/装配体创建工程图】，挑选适宜的模板。

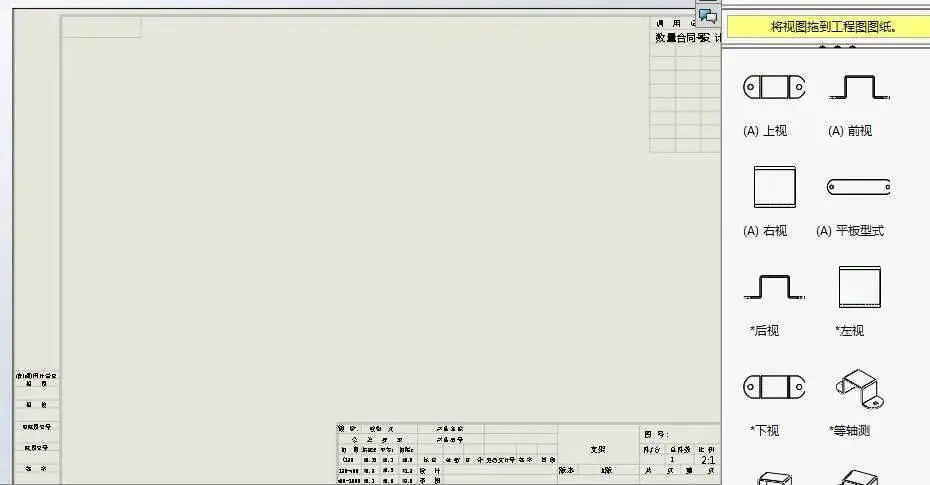

选择合适的视图，将其拖动到工程图纸中：

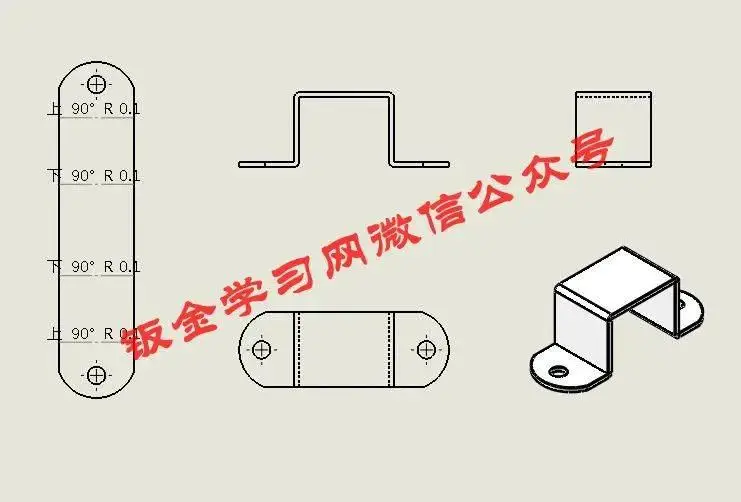

完成后如图：

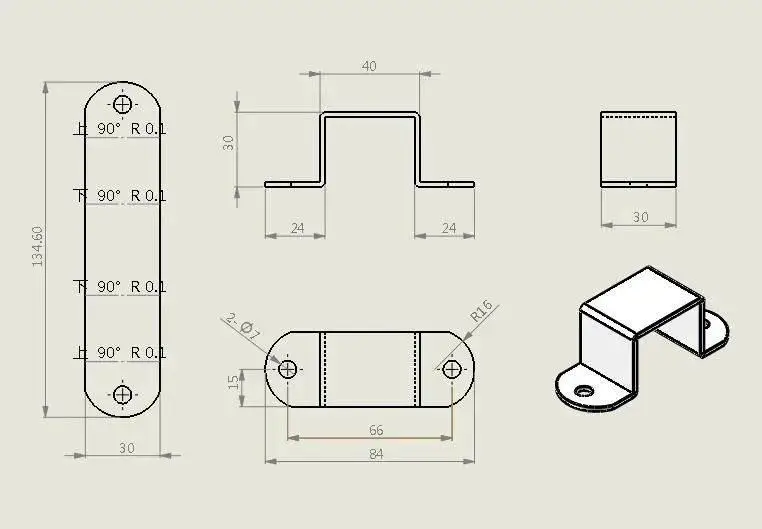

标注完成后最终钣金工程图如图所示：

绘制好工程图出CAD展开

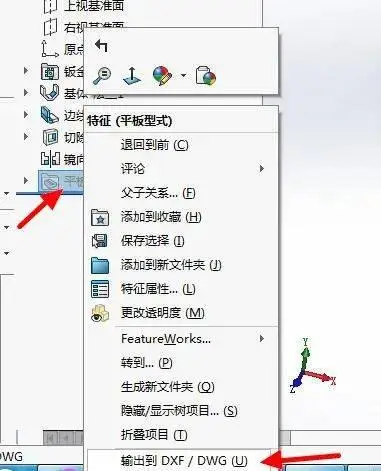

右击平板型式，选择输出到DXF/DWG

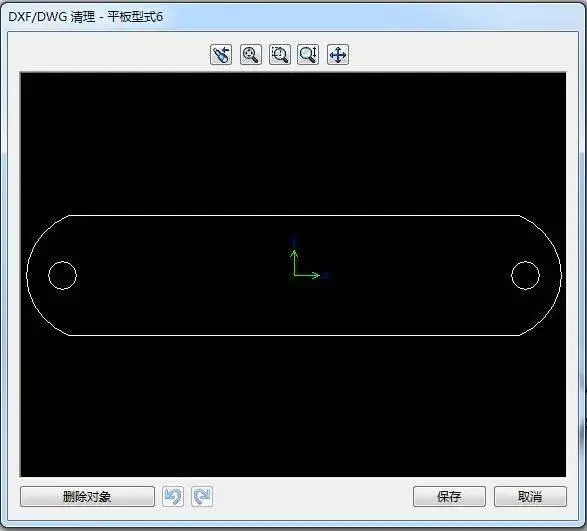

点击保存

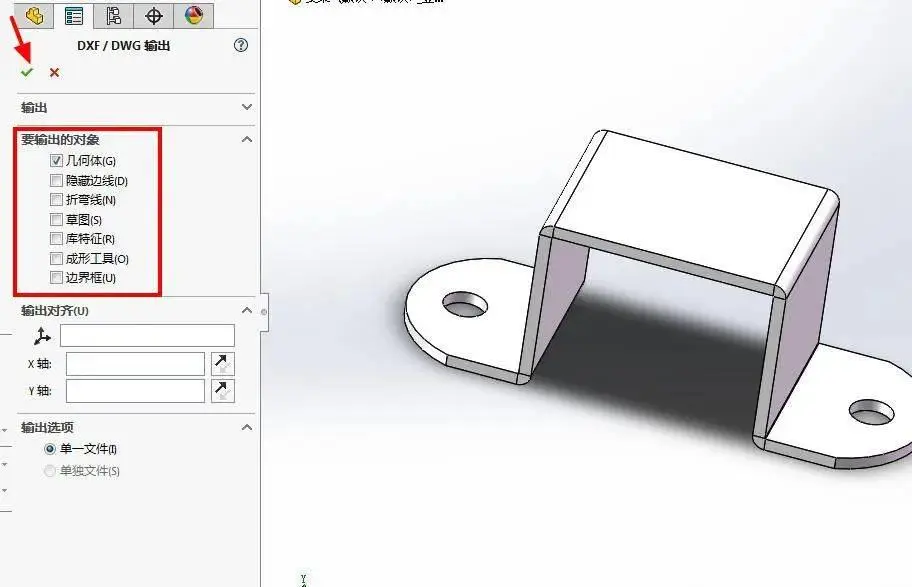

红色框内可以根据需要选择，点击确定

生成CAD展开
