一种转轴热铆装置的制作方法

本技术涉及转轴热铆，特别涉及一种转轴热铆装置。

背景技术：

1、随着机械行业持续地发展, 转轴的市场于不断地扩大, 转轴是连接了产品零部主件必然要用到的, 在转动工作里既承受弯矩又承受扭矩的那种轴, 其涵盖了传统垫片转轴、一字型转轴、压铸工艺的转轴以及卷包转轴等多种类型, 在转轴的加工进程当中, 要对它进行热铆焊接。

2、现有的, 用于转轴热铆的装置, 其结构, 相对较为简单, 而在实际使用这个装置的时候, 是存在一些不足之处的。

3、1、转轴热铆装置于使用之际, 会生成烟气，对烟气予以除尘并不便捷。烟气在空气中弥漫开来, 会致使环境遭受污染, 进而影响工人的身体健康。

4、2、转轴热铆装置存在这样的情况, 即它不方便去调节热铆焊接头的位置, 所以呢, 也就不方便针对转轴的不同位置实施热铆焊接, 鉴于此, 很有必要去研究出一种转轴热铆装置用以解决上面所说的问题。

技术实现思路

1、(一)要解决的技术问题

2、本实用新型要达成的目的, 是去提供一种转轴热铆装置, 该装置是用来解决现有装置存在的不便于进行除尘的那种缺陷的。

3、(二)

技术实现要素：

4、为了将上述技术问题给解决掉, 本实用新型给出了下面这样的技术方案: 存在一种转轴热铆装置, 它涵盖热铆焊接箱、固定气缸以及驱动气缸, 热铆焊接箱内部的底端那儿安装着热铆焊接平台, 热铆焊接平台顶部两侧的两端都设置有缓冲结构, 热铆焊接箱的一侧设有除尘机构, 驱动气缸安装于热铆焊接箱的顶端, 驱动气缸的底端安装着升降板, 升降板的内部设有调节机构, 升降板的一端安装有上模板, 并且上模板的顶端安装有驱动电机, 驱动电机的底端安装着热铆焊接头, 上模板的一端安装有冷却风机, 固定气缸都安装在热铆焊接箱的两侧, 固定气缸的一侧都安装有移动板, 而且移动板的内部都安装有固定电机, 固定电机的一侧都安装有夹头。

5、较为优选的是, 那个缓冲结构包含着弹簧座、缓冲弹簧、限位块以及导向杆, 导向杆分别被安装在热铆焊接平台顶部两侧的末端位置, 缓冲弹簧一致都安置在导向杆的外部一侧处, 弹簧座统统都装设在缓冲弹簧的底部位置, 限位块全部都安放在缓冲弹簧的顶部位置了, 如此设置的缓冲结构能够实现减小升降板向下的冲击力的作用。

6、优选情况下, 那些限位块, 全都固定在升降板底部两侧的两端位置, 并且, 那些限位块与缓冲弹簧构成伸缩结构, 凭借伸缩结构这般设置, 相当于是能够起到一定的缓冲作用的。

7、更为优选的是, 那个所谓的除尘机构, 包含着滑槽, 还有除尘箱, 以及除尘风机, 再有过滤板, 以及滑块和吸尘管, 除尘箱是安装于热铆焊接箱的一侧之处, 吸尘管则安装在除尘箱的顶端位置, 除尘风机安装在除尘箱内部的底端地方, 滑槽分别设置在除尘箱内部两侧的内壁上面, 过滤板安装于除尘箱的内部之中, 滑块都固定在过滤板的两侧位置。如此设置的除尘机构, 有助于除掉热铆焊接所产生的烟气。

8、更具优选性的是, 所述滑槽的内部直径要大于滑块的外部直径, 所述滑槽跟滑块共同构成滑动构造。经由滑动构造的设置, 抽拉过滤板会变得便利。

9、较优的是, 那个调节机构包含活动块, 还有伺服电机, 以及螺杆和内螺纹, 螺杆则安装于升降板的内部, 螺杆的一侧跟伺服电机的输出轴相连接, 活动块亦安装于螺杆的外侧, 内螺纹被设置在活动块的内部。所设置的调节机构方便调节热铆焊接头的位置。

10、较为优选的是, 活动块的一端和上模板的一端存在相连接的情况, 活动块跟螺杆形成螺纹连接, 借助螺纹连接结构的相应设置, 有利于对上模板位置进行移动。

11、(三)有益效果

12、本实用新型提供的转轴热铆装置，其优点在于：

13、除尘风机设置在热铆焊接箱一侧, 启动该除尘风机, 能把热铆焊接时产生的烟气吸入除尘箱内, 过滤板能对烟气予以过滤, 防止烟气污染环境, 拉动过滤板, 把过滤板从除尘箱中拽出, 可达对其更换的目的。

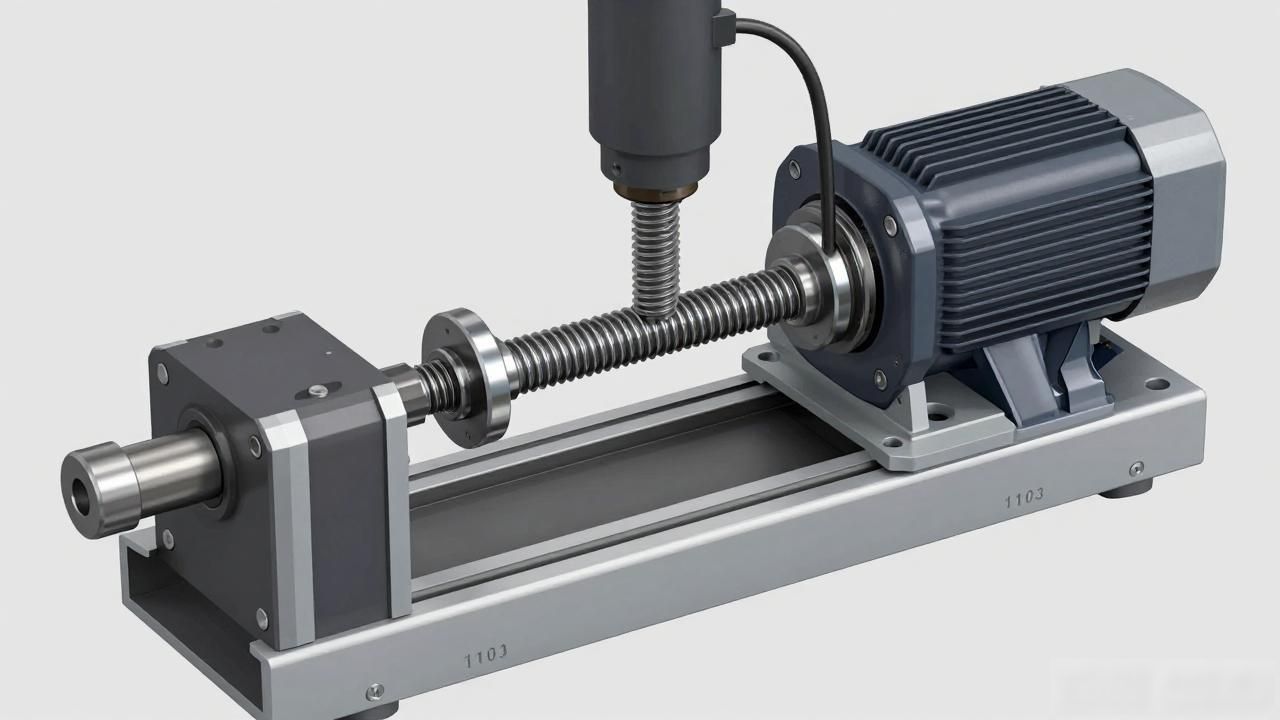

14、在升降板的一侧, 设有伺服电机 , 启动该伺服电机 , 螺杆随之转动 , 活动块带动上模板移动 , 此举达成了调节热铆焊接头位置的目标 , 进而能够针对转轴的不同位置实施热铆焊接。

15、(3)在热铆焊接平台顶部两侧两端, 设置了缓冲弹簧, 借助缓冲弹簧的缓冲作用, 能够减小升降板向下移动时产生的冲击力, 防止冲击力过大致使热铆焊接头与转轴的焊接面发生碰撞, 进而保护热铆焊接头不被损坏。

技术特征：

1.有一种转轴热铆装置, 它包含热铆焊接箱(2)、固定气缸(4)以及驱动气缸(14), 其具有这样的特征, 在热铆焊接箱(2)内部的底端, 安装着热铆焊接平台(6), 热铆焊接平台(6)顶部两侧的两端, 都设置有缓冲结构(3), 热铆焊接箱(2)的一侧, 还设置有除尘机构(9)。

2.下面这种装置, 叫依据权利要求1所讲的一种转轴热铆装置, 它有个特点是, 那个缓冲结构, 也就是缓冲结构(3), 它包含弹簧座(301)、缓冲弹簧(302)、限位块(303)以及导向杆(304)。导向杆(304)呢, 是安装在热铆焊接平台(6)顶部两侧的两端位置。缓冲弹簧(302)则都安装在导向杆(304)的外侧那儿。弹簧座(301)都安装在缓冲弹簧(302)的底端。而限位块(303)都安装在缓冲弹簧(302)的顶端。

3.一种转轴热铆装置, 按照权利要求2来说, 其具有这样的特征, 那就是, 限位块(303), 它们都固定在升降板(1)底部两侧的两端, 而且, 限位块(303)与缓冲弹簧(302)构成伸缩结构。

4.有一种转轴热铆装置, 它是按照权利要求1所述的, 其具备这样的特征, 那就是: 有一个除尘机构, 这个除尘机构包括滑槽、除尘箱、除尘风机、过滤板、滑块和吸尘管, 除尘箱安装在热铆焊接箱的一侧情况, 吸尘管安装在除尘箱顶端的状况, 除尘风机安装在除尘箱内部底端的情形, 滑槽设置在除尘箱内部两侧内壁上的样子, 过滤板安装在除尘箱内部的模样, 滑块固定在过滤板两侧的状态。

5.针对权利要求4所讲的一种转轴热铆装置而言, 其具有这样的特别之处, 那就是, 所述滑槽的内部直径要比滑块的外部直径大些, 所述滑槽跟滑块共同形成下滑动结构。

6.根据权利要求1所讲的一种转轴热铆装置, 其特别之处在于, 所述调节机构(11)含有活动块(1101), 还有伺服电机(1102), 以及螺杆(1103)和内螺纹(1104), 所述螺杆(1103)装在升降板(1)的里面, 所述螺杆(1103)的一侧跟伺服电机(1102)的输出轴相连，所述活动块(1101)安在螺杆(1103)的外面, 所述内螺纹(1104)设在活动块(1101)的内部。

7.下述为一种转轴热铆装置, 其依据权利要求 6 所述, 具备这样的特征: 有一个活动块, 该活动块的一端跟所述上模板的一端相连接, 并且, 这个活动块与螺杆形成螺纹连接。

技术总结

本技术所属领域为转轴热铆技术领域, 它能提供一种转轴热铆装置, 该装置包含热铆焊接箱、固定气缸以及驱动气缸, 热铆焊接箱内部底端安置了热铆焊接平台, 热铆焊接平台顶部两侧的两端都设置了缓冲结构, 热铆焊接箱的一侧设有除尘机构, 驱动气缸安装于热铆焊接箱的顶端, 驱动气缸底端安装有升降板, 升降板内部设有调节机构, 升降板一端安装有上模板, 并且上模板的顶端安装有驱动电机。本技术借助在热铆焊接箱一侧装有的除尘风机, 开启该除尘风机, 能把热铆焊接之际产生的烟气吸进除尘箱内, 过滤板会对烟气予以过滤, 防止烟气污染环境, 拽动过滤板, 把过滤板从除尘箱里拽出, 可达成对其更换的意图。

技术研发人员：王明霞,王娜娜,王友祥

受保护的技术使用者：

技术研发日：

技术公布日：2024/5/6
