本技术造出一种多用途、简易的拉铆工具, 它包含公件, 还有母件, 以及至少一个旋转装置。公件有固定部，还有拉铆部，固定部存在包含螺纹部分的容纳槽。母件具备有深度的内腔, 旋转装置含有至少一部分带螺纹部分的旋转轴。公件穿在内腔里, 内腔被配置成只准许公件在内腔中做轴向运动。旋转轴以螺纹方式连接到容纳槽中, 致使旋转装置在围绕至少一个旋转轴线做旋转运动时，驱使公件在内腔里的轴向运动。
全部详细技术资料下载
【技术实现步骤摘要】
本技术涉及拉铆工具，尤其涉及一种多用途简易的拉铆工具。
技术介绍
1、现代工业快速进步, 在连接方式方面, 与其他方式相较, 铆接有连接可靠、耐腐蚀、重量轻、工艺简单等优点, 所以铆接在连接物件里使用多次。同传统铆接相比, 用户不用为了简单铆接去买昂贵的气泵枪和打气泵。如今, 市面上有各种拉铆工具, 使用者借助拉铆工具能自行对连接件进行铆接, 不用再额外购置昂贵的拉铆设备。
2、例如, 有美国专利, 其申请号为, 公开了一种单手拉铆枪, 此拉铆枪包含l型连接件, 还有壳体以及连接轴, l型连接件分别连接并固定壳体与连接轴, 该拉铆枪通过选择连接孔的位置, 便能实现螺丝铆钉机以及螺母铆钉机的功能, 然而, 这种拉铆枪在实际使用进程中较为繁杂, 并且无法适用于多数螺母, 在一定程度上, 也增添了拉铆工作的时间以及难度。
3、诸如申请号为的美国专利, 公开了一种多功能铆接工具, 此铆接工具能适用于多种不同用途的铆钉螺栓, 还能适用于多种不同尺寸的铆钉螺栓, 然而该铆接工具体积较大, 并且结构较为复杂, 没办法随身携带以适用各种应用场景。
4、鉴于上述所存在的问题, 很有必要去提出一种全新型的拉铆工具, 这个拉铆工具能够。
【技术保护点】
1.一种具备多种用途且简易的拉铆工具, 其中包含公件, 还包含母件, 并且包含至少一个旋转装置, 其突出特点在于:
2.符合权利要求1所讲的拉铆工具, 其特点是, 拉铆部朝着远离母件的方向伸展形成，拉铆部上面设有外螺纹, 拉铆部借助外螺纹去固定待拉铆件, 当公件放置在内腔里时, 至少有一部分拉铆部处在内腔之外；拉铆部与固定部是一体成型的, 固定部以形状配合的方式不可转动地稳固在内腔中。
3.依据权利要求2所叙述的拉铆工具, 其具备这样的特性, 那就是, 母件朝着远离内腔的方向伸展, 进而形成了第一端与第二端, 第一端以及第二端各自连接着底盖与上盖, 底盖和上盖将母件予以封闭, 底盖的外侧和。
【技术特征摘要】
1.一种多用途简易的拉铆工具，包括公件，母件，和至少一个旋转装置，其特征在于：
2.根据权利要求1所述的拉铆工具，其特征在于：所述拉铆部朝远离所述母件的方向延伸形成，所述拉铆部上设置有外螺纹，所述拉铆部通过外螺纹固定待拉铆件，当所述公件置于所述内腔中时，至少一部分所述拉铆部位于所述内腔外；所述拉铆部和所述固定部一体成型，所述固定部以形状配合方式不可转动地固定在所述内腔中。

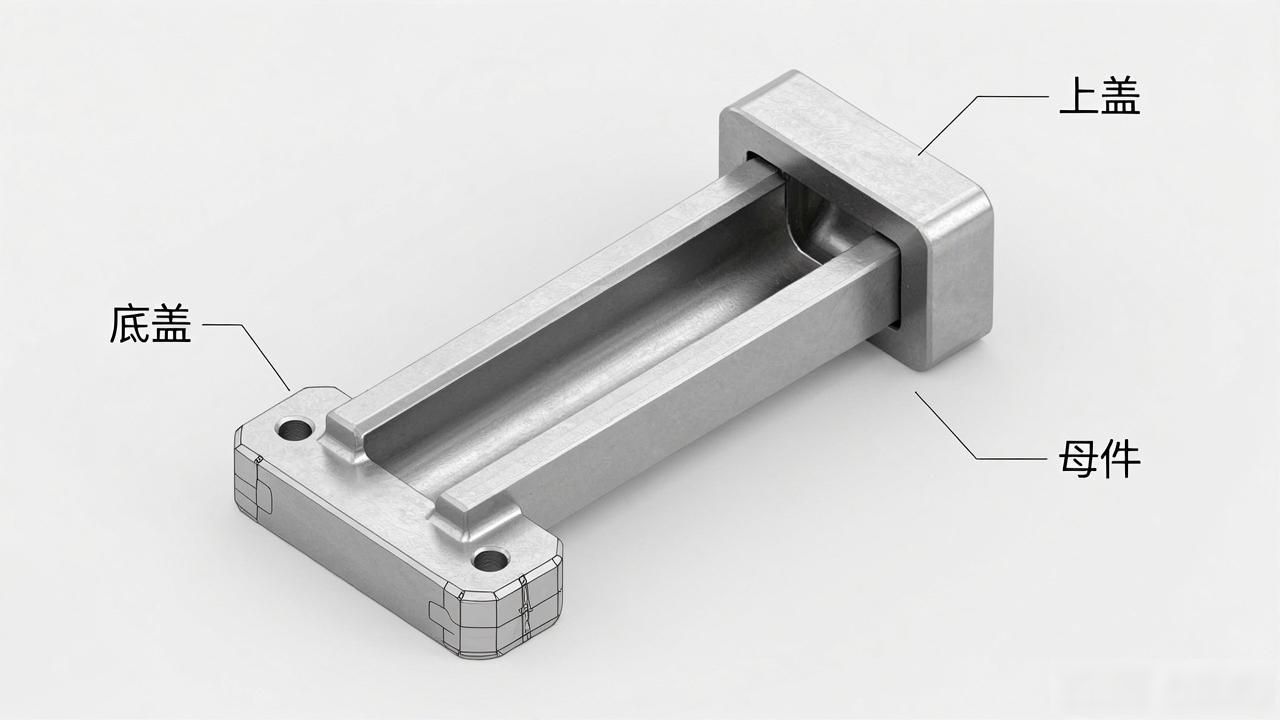

3.对权利要求2里所说的拉铆工具而言, 其特点是, 母件朝着远离内腔的方向去延伸, 从而形成有第一端和第二端, 那第一端和以第二端分别连接着底盖和上盖, 底盖和上盖把母件封闭起来, 底盖的外侧以及上盖的外侧都设置有防滑纹, 底盖和上盖凭借螺纹连接的方式固定在母件的两端。
4.根据权利要求3所讲的拉铆工具, 其特点是: 所述旋转装置含有轴承, 该轴承安装在所述内腔与所述上盖之间, 所述轴承被设置成能让所述旋转轴在原地进行旋转；所述第二端朝着远离所述内腔的方向伸展形成了凸缘, 所述凸缘和所述内腔一同确定了一个容纳座, 此容纳座被配备用来放置所述轴承。
5.对应权利要求4所讲的拉铆工具, 其具备这样的特征, 在所述第一端那儿设置了外螺纹, 底盖设置有内螺纹, 底盖以及……
【专利技术属性】
技术研发人员：王跃翔，
申请(专利权)人：王跃翔，
类型：新型
国别省市：
