拉铆螺母、抽芯铆钉、压铆紧固件

你可曾碰到过这般状况, 家中的那种薄铁皮柜子, 想要添加一颗螺丝, 然而刚刚一拧动就出现了滑牙, 无论如何都没办法锁得牢固, 是这样的情况吗?

比如说工业制造当中, 情况也是如此, 像薄板, 还有封闭型材, 新能源汽车的电池外壳和高铁车厢的内饰板这类东西, 要是使用焊接的话, 就生怕会出现变形状况, 但若采用攻内的方式去弄螺纹, 又特别容易导致滑牙, 因而就必定得运用一种特殊的“单面连接”技术才行。

这便引出了今日要谈论的三种常常会用到的紧固件, 分别是拉铆螺母, 抽芯铆钉, 压铆紧固件。尽管它们的体积微小, 然而在诸如汽车, 储能, 轨交, 风电这些属于高质量水平制造里头, 全部都是起到关键作用的存在。

01 先说拉铆螺母：新能源汽车的“隐形骨架”

各种拉铆螺母集合

拉铆螺母模样好似带有螺纹的小小套筒, 它从工件的一侧穿入进去, 借助工具在另一侧一拉, 它的尾部于背面突起一个鼓包, 从而牢牢实现锁死, 确切来讲, 便是在薄板之上“无中生有”地制造出一个内螺纹来。

这东西到底有着怎样的重要程度呢? 那是从电池包的密封固定方面来说, 到车身结构的减震连接情况方面, 再到底盘托架的紧固以及防撞梁的安全保障方面, 拉铆螺母在所涉及的新能源汽车的每一个关键部位普遍存在着。

预计在2026年的时候, 全球工业紧固件市场会达到971.5亿美元, 亚太地区占据的市场份额为36.50%, 中国是全球最大的新能源汽车市场, 同时也是拉铆螺母用量最大的区域。

拉铆螺母具备的技术含量, 存在于其“防转”结构之中。要是你于平头拉铆螺母头部附近瞧见一圈细微的花纹, 那并非装饰, 而是经由精密冷镦工艺塑造而成的防转齿。在铆接之后, 它会牢牢地嵌入板材, 发挥防止螺母于振动期间跟随螺丝一同转动的作用。

拉铆螺母的背铆变形量是很有讲究的, 变形量要是小了, 连接就不牢固, 变形量要是大了, 又会把薄板材料压坏, 这中间的精确控制, 直接决定着电池包在振动或者碰撞时的安全性能。

当下, 市面之中能被常见到的拉铆螺母材质含括碳钢、不锈钢（304不锈钢）以及铝合金这些类别, 其规格的覆盖范围处在M3直至M14之间, 它们进行抗拉的时候所能承受的载荷峰值向上能够达到高达上万牛的程度。那些针对不锈钢拉铆螺母耐受盐雾性能规定为能够坚持720小时之上的产品, 于户外储能设备以及风机机组里头同样是随处会被见到的。

02 再看抽芯铆钉：单面施工的“微型榫卯大师”

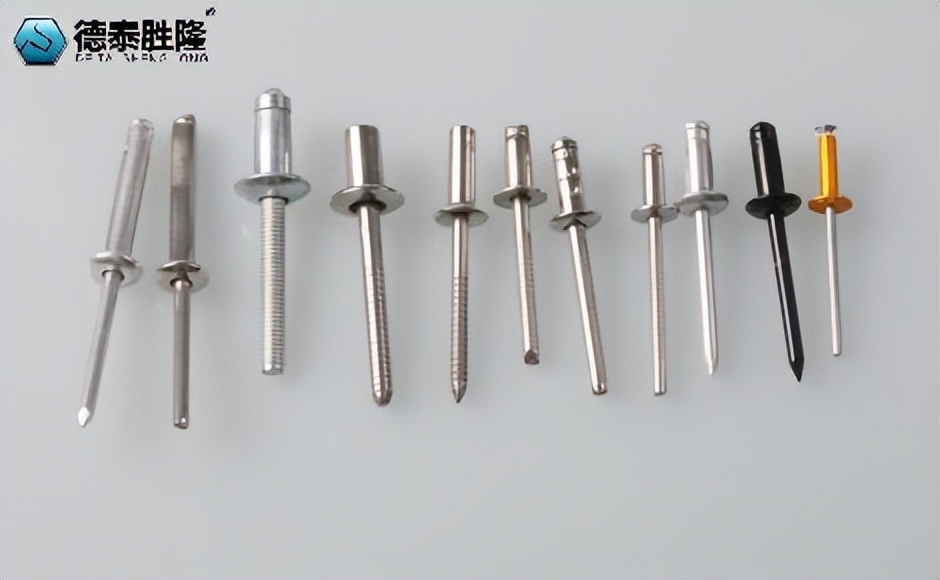

各类抽芯铆钉集合

跟拉铆螺母原理类似的抽芯铆钉, 它自身没有螺纹, 依靠钉体尾部膨胀, 将两块板夹于中间, 从而达成永久连接, 其优点是可单面操作, 速度快, 节省成本, 并且能够连接异种材料。

眼下, 抽芯铆钉被称作工业装配范畴内的“微型榫卯大师”, 凭借冷镦成型以及自锁芯棒技术突破了焊接、螺栓这类传统连接办法的工艺限制因而成为航空航天、新能源汽车、轨道交通等高端制造的核心紧固件。

你有没有想过，一个几毛钱的小铆钉，怎么能用在飞机上？

对于封闭型抽芯铆钉而言, 光是在轨道交通领域, 其用于单项目时, 所应用的数量便已经超过500万颗, 它能对车体起着确保密封性以及抗振性这样的作用。而开口型抽芯铆钉, 它的钉体直径限定在3.0到6.0mm之间, 那用于抗拉的载荷高度, 最高的情形之下, 是能够达到4540N的, 并且, 它早已是广泛地被应用于新能源汽车电池包方面的固定工作当中了。

这种被称作“灯笼型”的铆钉, 其变形量是很大的, 它所具备的夹紧力十分均匀, 格外适宜用于连接像塑料、复合材料这类堪称“娇贵”的材料, 就比如汽车内饰以及光伏支架防护等方面。

03 接着说压铆紧固件：薄板连接的“免焊接高手”

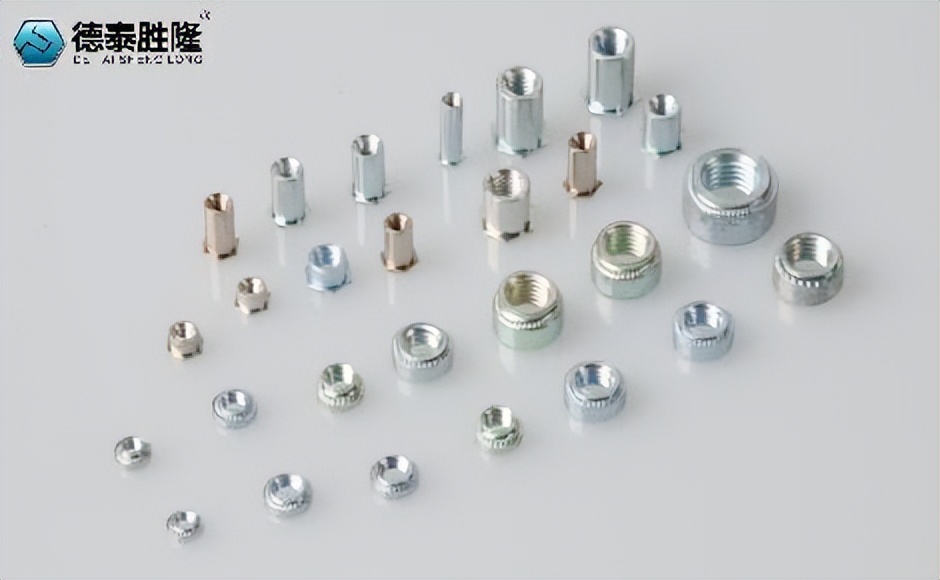

压铆螺母和压铆螺柱集合

压铆紧固件涵盖压铆螺母, 压铆螺柱以及压铆螺钉, 其技术要求属于最高的那种, 所讲究的便是“冷态压合”, 它并非借助拉拔来达成锁紧, 而是于加工好的孔的旁边, 凭借强力将压铆件的花齿挤入板子里面, 依靠板材的塑性变形来实现锁死。

从压铆得出的产物, 能够达成板材背面彻底嵌平的效果, 不存在凸起现象, 不曾破坏外观, 这针对于手机、电脑、医疗设备以及那些“既要具备一定薄度更要拥有很强性能”的精密切备来说, 是无法取而代之的。

压铆螺母的安装孔公差要求为0至正0.08毫米, 适用的板材厚度的最小值是1毫米 , 所以 , 它对于企业品控能力设置了超严格的要求 , 杂厂生产出稳定的一致性很难达成。

德泰胜隆所提供的压铆螺母, 针对板材, 有S系列, 此系列为碳钢材质；还有CLS系列, 该系列是304不锈钢材质；以及SP系列, 此系列是不锈铁材质；另外还有CLA系列, 该系列是铝合金材质, 其螺纹覆盖的范围是从M2到M12, 在尺寸方面达成了系列化以及标准化, 基本上能够满足任意一种钣金场景。

04 最后说一句：谁造的也别忽视品控

那三种产品拉铢螺母、抽芯铆钉、压铆件, 都必须要依托严格无比供应链协同与全身心全流程质量检测才能达到交付且加以实现可供使用情况, 有一定水准质量管理体系要求, 企业在去交样的时候必须得给到完整无缺物质制成相关报告与性能测试方面数据, 能够这样来讲这所有形态看似微不足道的铁制小型块状物, 背后的确已然是一套完全复杂的制造以及产品质量控制体系在进行支撑。

回想过去, 拉铢螺母依靠‘膨胀锁紧’将薄板攻螺纹难题给解决掉；抽芯铆钉凭借‘单侧拉拔’达成了异质材料迅速连接；压铆件是以‘冷压嵌平’给精密薄板带来了平整且高强的紧固办法——小小的紧固件行业正借助持续迭代的技术, 使得大家的汽车行驶得更稳, 高铁运行得更快, 储能设备使用得更长久。
