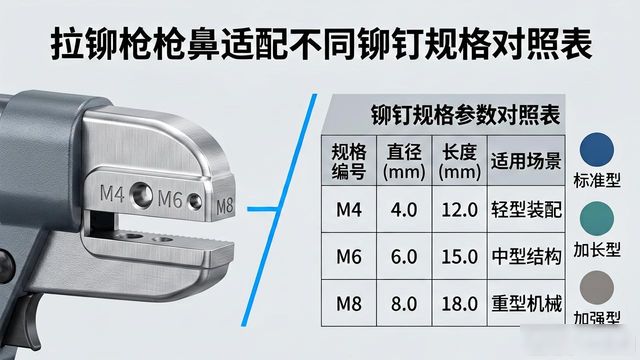

拉铆枪枪鼻适配不同铆钉规格对照表使用作业指导书

拉铆枪枪鼻适配不同铆钉规格对照表使用的作业指导书, 一、拉铆枪枪鼻与铆钉规格适配的核心原理, 拉铆枪枪鼻, 这可是连接拉铆枪和铆钉的关键部件, 它的内径、长度、倒角角度等这些参数, 直接就决定了能不能稳定地夹持铆钉, 能不能顺利地完成拉铆作业。不同规格的铆钉, 在杆径、帽径、长度等维度这儿是有差异的, 假如枪鼻和铆钉的规格不相匹配, 那么轻一些的情况, 就会导致铆钉出现打滑现象, 拉铆变得不牢固, 如果严重一些, 还会损坏枪鼻, 弄坏铆钉, 甚至连拉铆枪的本体都会受到损坏的。从力学方面剖析, 在拉铆进程里, 枪鼻得给铆钉给予充足的夹持力, 得以保证在拉铆杆的拉力作用之下, 铆钉杆能够匀速变形并填充铆接工件的孔位。当枪鼻内径过大了的时候, 铆钉杆在枪鼻内的晃动空间变大, 夹持力不够了, 容易出现铆钉偏移, 致使铆接后工件表面不平整；要是枪鼻内径过小, 那就没办法顺利套入铆钉, 强行操作会致使铆钉杆变形或者枪鼻磨损。与此同时, 枪鼻的长度也要跟铆钉长度相适配。针对较短的铆钉而言, 过长的枪鼻有抵在工件表面这一情况出现, 进而影响拉铆枪发力的正常性；然而对于较长的铆钉来讲, 过短的枪鼻没法充分夹住铆钉杆, 在拉铆时铆钉容易从枪鼻中逃脱出来。二、拉铆枪枪鼻跟铆钉规格适配的对照表以及解读, 其一, 常用的拉铆枪枪鼻规格同铆钉适配表, 枪鼻规格, 这里说按内径单位是毫米, 适配的铆钉杆径单位也是毫米, 适配铆钉帽径的范围单位是毫米, 推荐的铆钉长度范围单位是毫米, 适用的拉铆枪类型区分了手动小型拉铆枪、气动微型拉铆枪, 2.0的枪鼻内径对应2.0的铆钉 杆径, 适配3.0到4.0毫米的铆钉帽径范围, 推荐6到15毫米的 铆钉长度范围, 适用于手动小型拉铆枪、气动微型拉铆枪；2.4的枪鼻内径对应2.4的铆钉杆径, 适配3.5到4.5毫米的铆钉帽径范围, 推荐8到20毫米的铆钉长度范围, 适用于手动普通拉铆枪、气动轻型拉铆枪；3.0的枪鼻内径对应3.0的铆钉杆径, 适配4.0到5.0毫米的 铆钉帽径范围, 推荐10到25毫米的铆钉长度范围, 适用于 手动重型拉铆枪、气动标准拉铆枪；3.2的枪鼻内径对应3.2的铆钉杆径, 适配4.2到5.2毫米的铆钉帽径范围, 推荐12到30毫米的铆钉长度范围, 适用于气动重型拉铆枪、液压拉铆枪；4.0的枪鼻内径对应4.0的铆钉杆径, 适配5.0到6.0毫米的铆钉帽径范围, 推荐15到35毫米的铆钉长度范围, 适用于液压大型拉铆枪；5.0的枪鼻内径对应5.0 的铆钉杆径, 适配6.0到7.0毫米的铆钉帽径范围, 推荐20到40毫米的铆钉长度范围, 适用于工业级液压拉铆枪。其二, 对照表关键参数解读在于枪鼻内径跟铆钉杆径, 枪鼻内径得与铆钉杆径维持严格的匹配关系, 一般情况下枪鼻内径比铆钉杆径大0.05到0.1毫米 在保证铆钉能够顺利套入的同时 又能提供足够的夹持力。比如, 有内径是2.0mm的枪鼻, 与之适配的是杆径为2.0mm的铆钉, 而实际的枪鼻内径大概可能是2.05mm左右, 要在保障能够顺畅套入的情况下, 防止铆钉出现晃动。对于铆钉帽径来说是有范围要求的, 先得铆钉帽径小于枪鼻的最大容纳直径, 这样才能避免枪鼻没办法越过铆钉帽去夹持铆钉杆。而且, 铆钉帽径也绝对不可以过小, 不然在拉铆这个过程当中, 铆钉帽有可能会被拽入到工件孔里面, 从而失去铆接应有的作用。倘若枪鼻的规格是3.0mm, 那么适配的铆钉帽径范围是4.0至5.0mm, 要是铆钉帽径比4.0mm小, 在拉铆的时候枪鼻有可能会直接接触到工件表面, 进而影响铆接效果, 要是大于5.0mm, 就没办法套进枪鼻。铆钉长度范围, 推荐的铆钉长度范围是综合考量枪鼻长度以及拉铆枪行程才得出来的。以2.4mm的枪鼻规格来说, 推荐的铆钉长度是8至20mm, 要是铆钉长度小于8mm, 枪鼻有可能在拉铆还没完成之际就抵到工件上, 致使拉铆枪没办法完全施展力量；要是铆钉长度超过20mm, 枪鼻夹住的铆钉杆长度不够, 容易出现铆钉脱落的状况。适用的拉铆枪类型: 不同规格的枪鼻适配的拉铆枪类型也存在差别。搭配手动小型拉铆枪或者气动微型拉铆枪的, 常常是小型枪鼻（像2.0mm内径那样）, 它适用于电子设备、精密仪器等小型工件的铆接；由工业级液压拉铆枪提供足够拉力的, 则是大型枪鼻（比如5.0mm内径）, 它适用于钢结构、桥梁建设等重型工件的铆接。（三）特殊规格铆钉与枪鼻适配说明除了上述常用规格外, 还有不锈钢铆钉、抽芯铆钉、鼓型铆钉等一些特殊规格的铆钉, 它们的枪鼻适配要求也是不一样的。不锈钢铆钉, 其材质为不锈钢, 硬度比较高, 在拉铆的时候, 需更大的夹持力, 所以适配的枪鼻内径要比同规格的铝铆钉枪鼻内径稍微小0.03到0.05mm, 以此增强夹持力, 避免铆钉打滑。比如说, 杆径是3.0mm的不锈钢铆钉, 适配的枪鼻内径应为2.97到2.98mm左右: 抽芯铆钉, 它的结构跟普通铆钉不一样, 其中心有一根抽芯杆, 枪鼻需同时适配铆钉杆径与抽芯杆的直径。通常情况下, 枪鼻的内径应当略微大于铆钉杆的直径, 与此同时, 要确保抽芯杆能够毫不阻碍地穿过枪鼻中心位置的通孔。比如说，杆径是3.2mm的抽芯铆钉, 抽芯杆的直径为1.6mm, 与之相互适配的枪鼻内径就应该是3.25-3.3mm, 并且枪鼻中心的通孔直径必须要大于1.6mm。鼓型铆钉, 鼓型铆钉在经过拉铆操作以后会形成鼓型的结构, 它适用于那些对铆接强度以及密封性能要求较大的场合。适配鼓型铆钉的枪鼻, 它的内部需要具备特殊的倒角设计, 借以引导铆钉杆形成鼓型的变形。经常是, 枪鼻的内径一般而言会比铆钉杆径大出0.1到0.15mm才对, 目的在于, 要确保那铆钉杆在发生变形的时候, 具有充足够使用的空间。三、拉铆枪枪鼻的选择以及更换步骤（一）拉铆枪枪鼻的选择步骤确定铆钉规格: 一开始要弄清楚也就是明确需要去使用的铆钉, 它的杆径、帽径、长度以及材质等这些参数。能够借助查看铆钉的包装标识, 还有利用测量工具测量等等这样的方式, 从而获取到准确无误的数据。比如说, 当在铆接一个电子机箱之际, 就需要去使用杆径为2.0mm, 帽径是3.5mm, 长度是10mm的铝铆钉。依据确定好的铆钉规格, 于对特定的拉铆枪专门给定的、关联着枪鼻与铆钉规格适配情况的对照表里, 去寻觅与之相匹配的枪鼻规格, 有一重要内容不得遗漏是参照例子中的情况, 当铆钉杆径为2.0mm时, 与之对应的枪鼻规格是具备2.0mm内径的, 与此同时, 要仔细查验看看铆钉帽径3.5mm是不是处于该枪鼻所适配的帽径范围之内, 此范围明确规定为3.0 – 4.0mm, 另外, 还要查看铆钉长度10mm是否处于推荐的长度范围里, 此范围是6 – 15mm, 只有在确认这些全都无误之后, 才能够选定该规格的枪鼻。还要给予拉铆枪类型足够的考虑, 具体是这样的, 除了铆钉规格这一因素之外, 还一定要结合当下实际拥有的拉铆枪类型选择枪鼻。要是使用的是手动小型拉铆枪, 挑选2.0mm内径的枪鼻是恰当的；然而要是属于气动重型拉铆枪, 或许得挑选适配性更为强的枪鼻, 来承受更大的拉力。（二）拉铆枪枪鼻的更换步骤准备工具: 更换枪鼻通常得准备内六角扳手、钳子等工具, 具体工具种类要依据拉铆枪的结构去定论。部分拉铆枪的枪鼻采用螺纹连接, 只用钳子就能拧下；而有些则要用内六角扳手拆卸固定螺丝。分别针对拆卸旧枪鼻与安装新枪鼻进行操作, 先来说拆卸旧枪鼻, 对于气动或液压拉铆枪, 把它的气源关闭, 以此来保证拉铆枪是无压力状态。之后依据拉铆枪的结构, 选用对应的工具将旧枪鼻拆卸。具体要是螺纹连接的枪鼻, 就用钳子夹住枪鼻, 朝逆时针方向旋转从而拧下；要是螺丝固定的枪鼻, 先用内六角扳手拧下固定螺丝, 接着轻点拔出旧枪鼻。再来说安装新枪鼻, 要把新枪鼻对准拉铆枪的连接部位, 必须保证枪鼻跟拉铆枪的中心轴线相重合。针对螺纹连接的枪鼻而言, 按顺时针方向予以旋转从而拧紧, 得留意千万别拧得过紧, 不然会致使螺纹损坏；对于螺丝固定的枪鼻, 在插入枪鼻以后, 借助内六角扳手把固定螺丝拧紧, 要保证枪鼻安装得牢固, 不存在松动现象。测试安装效果: 在安装完成之后, 选取一个适配规格的铆钉, 将其套入枪鼻里头, 模拟拉铆动作, 去检查枪鼻能不能够稳定地夹持铆钉, 在拉铆时是否存在铆钉打滑、枪鼻晃动这类情况。要是一切都正常, 那么就能够开展正式的拉铆作业。四、拉铆枪枪鼻在使用之时存在的常见问题以及对应的解决办法（一）呈现出铆钉打滑这种情况, 也即在拉铆时间段当中, 铆钉于枪鼻内部出现转动现象, 导致没办法被有效地施行夹持操作, 进而致使拉铆的牢固程度不够, 并且铆钉杆的变形呈现出不均匀的态势。其缘由在于, 枪鼻的内径过大, 和铆钉杆径不相匹配, 进而令夹持力欠缺, 枪鼻的内壁磨损状况较为严重, 致使表面粗糙度下降, 摩擦力减小, 铆钉杆的表面存在油污或者杂质, 对摩擦力产生影响。当出现相关问题时, 解决的办法如下: 要去更换那种同铆钉杆径相匹配的枪鼻；对于磨损程度极为严重的枪鼻, 需展开修复工作或者对其予以更换；在开始拉铆之前, 要清理铆钉杆表面上所存在的油污以及杂质, 用于此的方式可以是采用酒精来擦拭, 或者借助砂纸将其打磨。（二）当出现枪鼻没办法套入铆钉这种现象时, 具体表现为: 铆钉杆不能够顺利地插入到枪鼻之中, 要是强行去进行操作的话, 将会致使铆钉杆发生弯曲或者造成枪鼻损坏。其形成的原因是: 枪鼻的内径过小了, 致使它和铆钉杆径不相匹配；枪鼻的内壁存在有异物将其堵塞住了；铆钉杆出现了变形。针对这类状况的解决办法是: 去更换内径适宜的枪鼻；利用压缩空气亦或是细铁丝来清理枪鼻内壁的异物；把变形的铆钉进行更换。（三）拉铆之后工件表面呈现出不平整的状况, 表现在铆接完成之时, 工件表层的铆钉帽四周出现了凹陷或者凸起, 导致表面平整度欠佳, 其原因在于, 枪鼻跟铆钉帽径不相符, 枪鼻抵触住了工件表面, 致使铆钉受力不均衡, 枪鼻长度过长, 在拉铆过程里枪鼻对工件表面造成压迫, 铆钉产生偏移, 拉铆时铆钉杆变形不对称, 解决办法是, 替换适配铆钉帽径之枪鼻, 挑选长度适宜的枪鼻, 拉铆之前保证铆钉与工件孔位对齐, 枪鼻与铆钉中心轴线相重合。（四）现象是, 使用一阵子后, 发觉枪鼻内径变大, 而且内壁出现显著划痕, 致使无法有效地夹持铆钉, 这种情况就是枪鼻磨损过快现象。原因在于, 频繁运用枪鼻去拉铆硬度比较高的铆钉, 像不锈钢铆钉这类；还有就是枪鼻材质硬度不够；另外拉铆操作的时候用力过度猛, 造成枪鼻与铆钉杆过度地摩擦。解决办法是, 选择硬度较高的材质所制成的枪鼻, 例如铬钒钢材质的；拉铆不锈钢铆钉之际，运用专门适配不锈钢铆钉的枪鼻；规范操作行为, 防止用力过猛, 在拉铆进程中维持枪鼻与铆钉的稳定接触。五、每次等用拉铆枪这一器具完毕之后, 要马上把枪鼻的内壁之中那杂质以及碎屑予以清理, 能借助压气去冲着枪鼻内壁吹那一口, 把其内灰尘、金属碎屑等给吹出来；要是枪鼻内壁存在油污的状况, 可拿蘸有酒精之物的棉布经由擦来处于净澈, 防止杂质在于枪鼻里面聚堆, 致使枪鼻的夹持有关性能受影响。定期对枪鼻磨损的情形去加以检查, 用游标卡尺来量测枪鼻内径, 要是内径有超过0.1mm的磨损, 要赶快去替换枪鼻。与此同时, 要仔细查看枪鼻的连接之处是不是存在松动现象, 要是察觉到松动了, 那就赶快旋紧固定螺丝或者螺纹了。除此之外, 还得去检查一下枪鼻的内壁, 看看有没有裂纹、变形之类情况, 一旦出现这类状况, 马上就要更换枪鼻了。合理存放拉铆枪枪鼻, 应放置在干燥且通风的环境里面, 防止受潮生锈。能够把枪鼻放进专用的工具箱或者收纳盒儿中, 避免和其他工具发生碰撞而造成损坏。与此同时, 不同规格型号的枪鼻要分开来存放, 清楚地标注好规格型号, 以便快速去查找和投入使用。（四）对于长期使用的拉铆枪枪鼻做润滑保养, 可适时规定周期在枪鼻内壁涂抹少许润滑油, 像锂基润滑脂这般的, 以此来降低枪鼻与铆钉杆之间的摩擦, 进而延长枪鼻的使用期限。不过要留意, 润滑油不适合涂抹过量, 不然易吸附杂质, 从而影响其夹持力。六、拉铆枪枪鼻适配与使用的安全注意事项（一）选择适配枪鼻绝对禁止运用和铆钉规格不相符的枪鼻去展开拉铆作业, 不然的话有可能致使铆钉弹出、拉铆枪失控此类安全事故。在更换枪鼻之际, 务必要保证拉铆枪处于断电、断气状态, 避免出现误操作。（二）在规范操作流程的拉铆过程当中, 要让拉铆枪于工件表面维持垂直状态, 得避免有着倾斜操作的情况出现, 防止因铆钉偏移或者枪鼻受力不均匀从而致使断裂。与此同时, 别过度用力去拉铆, 当听见“咔哒”声响之时或者感觉到拉铆枪行程完毕的时候, 就要及时停止操作, 防止损坏拉铆枪以及枪鼻。（三）佩戴防护用品, 在拉铆作业时, 操作人员要佩戴防护眼镜, 以此防止铆钉碎屑弹出而伤人；要佩戴手套, 避免手部被尖锐的铆钉或者枪鼻给划伤。于使用气动或者液压拉铆枪时, 还得佩戴耳塞, 用以减少噪音对听力造成的损害。（四）定期检
