立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

注意, 焊缝尺寸符号以及其选用范围, 在阐述基本符号之际一同进行介绍, 并且仅仅介绍和基本符号有关联的那一部分。

见一下图, 此图为焊缝标注示例。该图里所显现的焊缝符号之中, 存有基本符号, 即为图中标有数字8之后的那种符号, 还有补充符号, 也就是图中的那一面黑旗, 另外还有指引线以及焊缝尺寸符号。

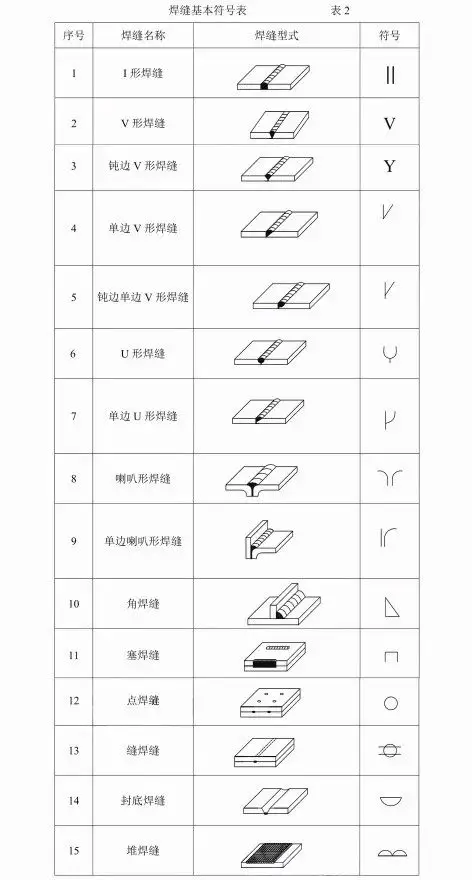

焊缝基本符号, 是用来表示焊缝截面形状的符号, 像I形焊缝, V形焊缝，带钝边V形焊缝, 角焊缝, 封底焊缝之类的, 基本符号以及辅助符号, 在图纸上是用粗实线去绘制的, 引出线则是用细实线绘制的, 具体符号请看下面这个表格。

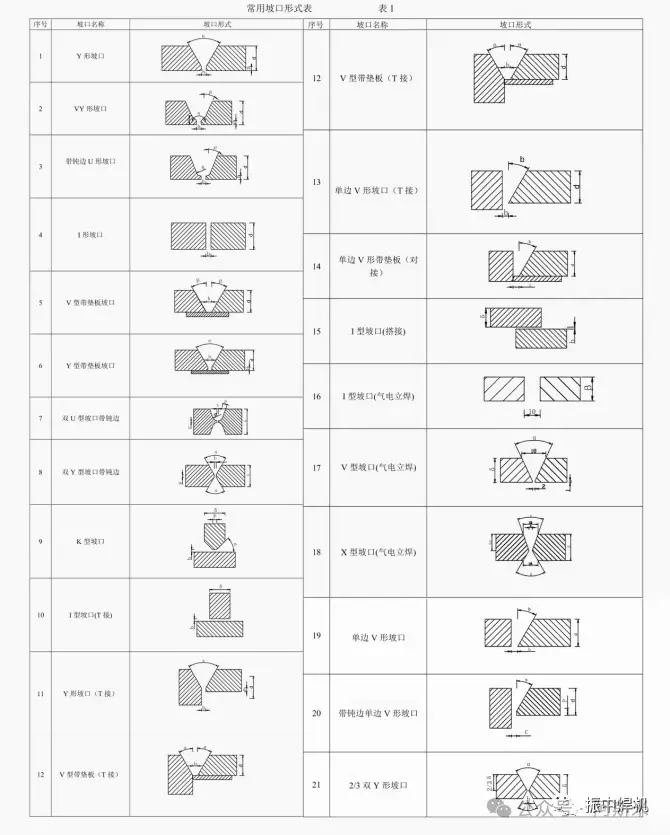

常用坡口形式如下：

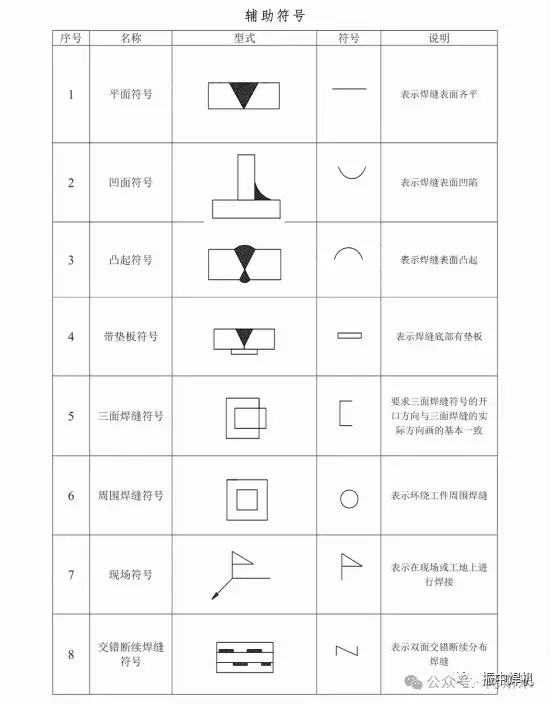

辅助符号, 是用来表示焊缝外表形状特征的符号, 辅助符号存在三种, 它们具体表示焊缝表面呈平齐状态, 焊缝表面为凹陷情形, 以及焊缝表面是凸起状况, 在通常情形下, 因无需确切地去阐明焊缝的表面形状, 故而辅助符号常常不被标注。

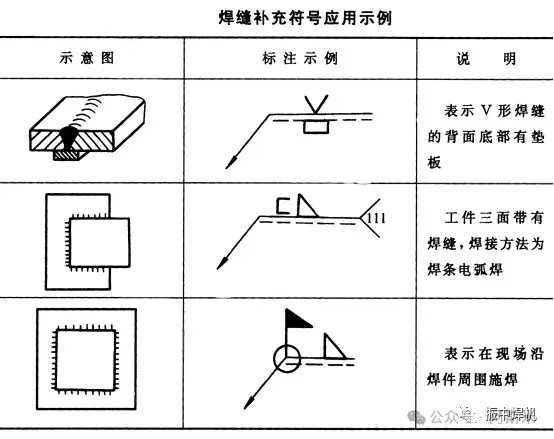

偶而, 为了对焊缝的某些特性予以补充说明, 是需要凭借其他符号来进行表示的, 相应补充符号运用案例呈现于如下表格。

然而, 要将焊缝完整地予以表示, 在除开以上那些符号之外, 还得涵盖指引线, 以及一些尺寸符号连同数据。

一般而言, 指引线是由两部分构成的, 一部分是带有箭头的指引线, 另一部分是两条基准线, 其中一条是实线, 另一条是虚线, 就如同上图a那样。

要是焊缝处于接头的箭头那一侧, 那么就要把基本符号标注在基准线的实线那边, 如同图b所示。

要是焊缝处于接头的并非箭头所指的那一侧, 那么就要把基本符号标注在基准线的呈虚线形态的那一侧, 就如同图c那样。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

许多焊缝尺寸, 进行实际焊缝标注之际, 要是尺寸因素不多, 于焊缝符号之上直接标注。有时为能更为清晰以示焊缝形式, 便采用机械制图之法来予以象征, 而且是通过这种方式来表明形状, 是借助此种途径来显示样式。

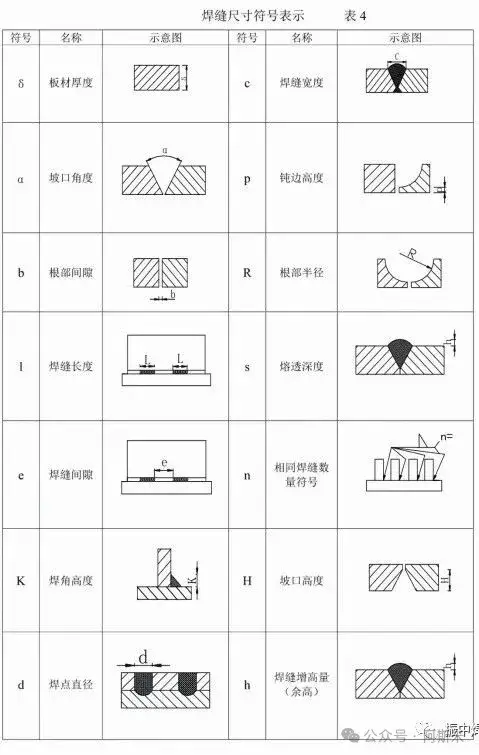

下表列出了一些常见焊缝尺寸的标注实例：

注：关于尺寸符号的说明

1、 当处于基本符号的右侧, 不存在任何标注, 并且也没有其他说明的情况下, 这就意味着焊缝在工件的整个长度范围之内是连续的。

2、 于基本符号之左侧, 并无任何标注, 且又没有其他说明的情况下, 其表示对接焊缝需完全焊透。

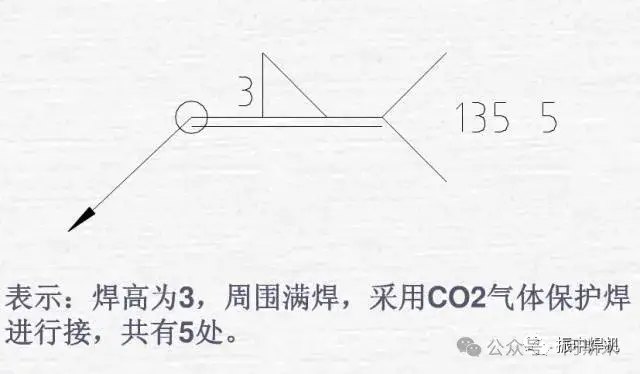

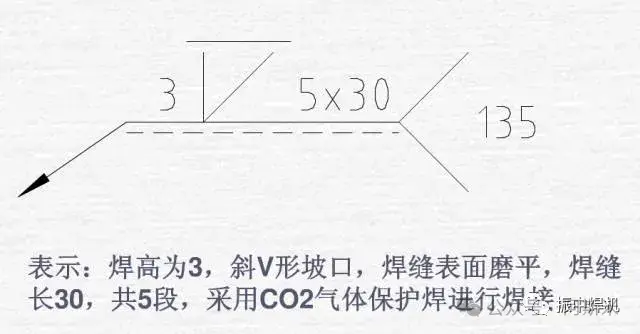

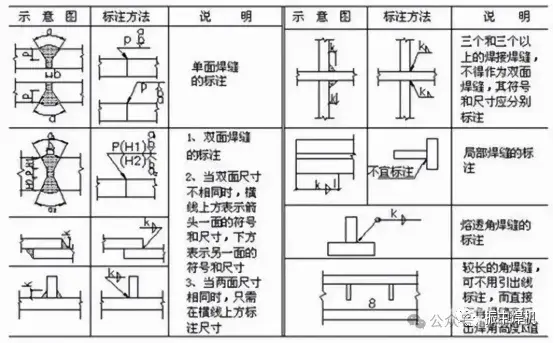

个别焊接符号标注图解示例：
