在新能源汽车行业的金属件装配场景里, 在钣金制造行业的金属件装配场景中, 不同厚度金属件的连接属于高频需求。铆接作为冷连接工艺的核心手段, 其工具的适配性对装配质量与生产效率起着直接决定作用。本文结合真实生产案例, 剖析铆接工具在厚度有差异的场景下会出现哪些应用限制, 还提炼出实操优化经验, 能为工艺工程师提供选型上的参考, 能为产线负责人提供选型参考, 能为工艺工程师提供调试参考, 能为产线负责人提供调试参考, 有标点。
行业背景：厚度差异带来的铆接挑战
异种以及不同厚度的金属件装配需求因轻量化设计而爆发, 在新能源汽车电池托盘, 也就是铝-钢多层结构当中, 在配电柜这种薄钢板加上厚加强筋的情况里, 在轨道交通钣金, 即不同厚度铝合金与钢板拼接的场景下, 金属件的厚度差能够达到1:5甚至还要更大, 铆接凭借无需高温且适配异种材料的优势成为了主流工艺, 然而材料力学特性、厚度差还有空间约束对铆接工具的压力精度以及模具通用性提出了严苛的要求。传统铆接工具常常会因为压力输出并非稳定, 还存在模具匹配度较低的情况, 进而致使出现虚铆现象, 以及板材被压溃的状况, 最终造成产线效率处于低下的问题。
常见问题：厚度差异引发的装配痛点
1. 厚板组合的“虚铆”风险
薄板（假若是1.2mm铝板）跟厚板（像是5mm钢板）进行铆接之际, 要是工具压力没够, 铆钉没法充分形变, 连接强度欠缺。在某新能源车企的案例当中, 一开始运用普通气动铆枪连接4mm铝与5mm钢的时候, 抗拉强度仅仅达到设计数值的60%, 虚铆率超过20%。
2. 薄板组合的“压溃”缺陷
当薄板材像是0.8mm厚度的不锈钢那样, 与厚板进行组合之际, 要是工具压力过大, 或者是模具选型出现错误, 那么就极易致使薄板出现局部变形、撕裂的情况。有某一个配电柜厂, 在使用通用模具来铆接0.8mm的柜门以及3mm的框架的时候, 其表面压溃率达到了23%还需要进行二次返修。
3. 设备适配性的空间约束
处于深腔、狭小空间里的铆点, 像电池托盘内部的那种, 难以运用标准工装来开展作业, 气源所驱动的工具因为受到管线的束缚, 在移动工位时适宜性欠佳, 进而对装配的灵活性造成影响。
4. 工艺切换的效率损耗
于多品种小批量生产情形之下, 不同的厚度组合, 要经常进行模具的更换, 亦需对参数作出调整, 在传统之中, 工具换型是耗费时间的, 像换模这一行为, 是需要十五分钟的, 如此便致使生产节拍延长超过百分之三十。
原因分析：从材料到设备的系统性矛盾
存在于材料力学这种情况里面的差异是这样的, 不同的金属, 它们的屈服强度不一样, 延展性也是不同的, 就好比举个例子来说, 铝合金的屈服强度大致是碳钢的三分之一, 厚板想要让铆钉成型, 就得需要更大一些的压力才行, 而薄板对于压力是比较敏感的。
设备压力精度方面, 普通铆接工具的压力调节精度是比较低的, 比如说大概都是正负百分之五那样子, 这种状态下没办法精确地去匹配不同厚度时所需求的压力, 而气动工具呢, 它会受到气源稳定性的影响, 导致压力出现很大的波动。
模具设计存在缺陷, 通用模具面对厚度差时未进行优化, 像凸模角度、凹模型腔深度不相匹配, 进而致使铆钉成型状况不佳。
存在工艺参数缺失的情况: 企业欠缺针对不同厚度组合的铆接参数库, 依靠经验进行调试, 容易引发质量波动。
技术原理：铆接工具的核心适配逻辑
拿盾川多功能铆钉枪来说, 它整合了SPR自冲铆接、无铆钉连接之类工艺, 核心道理是借着精准压力控制跟模具协作, 让铆钉（或者板材）于冷态时产生塑性变形, 从而形成机械互锁。
使用铆钉穿透上层板材, 于下层形成翻边的 SPR 自冲铆接来说, 它适用于像铝钢这种异种厚板的情况, 而且需要如 8 至 12kN 这般的高压实行精准控制。
并非用铆钉进行连接, 而是借助模具来挤压板材, 进而让材料自身进行所谓的变形咬合操作；这种方式适用于如0.5mm加上2mm钢板这般的薄厚组合形式；并且需要像3至5kN这样的低压来分散压力。
压铆或者实心铆接, 当多层薄厚混合的状况出现时, 首先把薄件通过压铆的方式进行固定, 接着运用实心铆钉来连接厚层, 这种操作需要模具能够快速地进行切换。
工艺方案：基于厚度差的工具选型与优化
1. 厚板组合（如3mm铝+5mm钢）
首先优先去选择SPR自冲铆接, 接着搭配盾川定制的那种阶梯凹模, 其深度是2.5mm的, 还有锥形凸模, 然后把压力标定到10kN, 精度为±1%, 以此来确保铆钉能够穿透上层, 并且下层可以充分翻边。需要在工艺实验室, 像是盾川自己建立的实验室, 去开展试样, 并对连接强度进行验证。
2. 薄厚组合（如0.8mm不锈钢+3mm铝）
运用无铆钉连接方式, 挑选盾川齿纹模具（齿纹间距为0.5mm的那种）, 将压力调节到4kN, 借助齿纹去增大板材之间的摩擦力, 与此同时防止薄板被压溃。在某一案例当中, 这样的方案把压溃深度从0.3mm降低到了0.1mm, 让良率提高到了99%。
3. 多层薄厚混合（如0.5mm+1.5mm+4mm）
采用压铆与实心铆接组合这一工艺, 盾川多功能枪借助快换接口来切换模具, 换型所需时间由15分钟缩短成2分钟, 单工位装配时间从40秒每件降低到18秒每件。
4. 狭小空间作业
动用盾川那经过定制化处理的弯头铆钉枪, 或者锂电驱动的工具, 像是锂电铆接枪, 以此摆脱管线的约束, 去适配深腔铆点。有某一家电池厂, 在应用了这类工具之后, 深腔铆点的作业效率提高了40%。
应用案例：真实场景的工艺优化实践
案例1：新能源汽车电池托盘铆接
部件包含, 由6061铝合金制成且厚度为4mm的电池托盘, 还有厚为5mm、材质为Q235的钢制加强件。
遇到的状况是, 普通的那种气动铆枪, 其压力出现波动现象, 铆钉穿透的程度不够, 抗拉的强度仅仅达到了设计数值的百分之六十。
计划: 将其更换为盾川SPR自冲铆接枪, 配备定制的阶梯凹模, 该凹模深度为2.5mm, 同时配备锥形凸模, 把压力标定到10kN, 速度设定为50mm/s。
验证, 金相分析表明铆钉完整地穿过铝合金层, 于钢件内部形成有效的翻边, 抗拉测试达到2500N，此为设计值2200N，良率由78%提高到99%。
案例2：配电柜钣金装配
部件包含, 用于门的部分, 是由镀锌钢板材质且厚度为0.8毫米的, 称作柜门, 另外还有框架, 其材质为Q235且厚度是3毫米。
问题：无铆钉连接时压力过大，柜门表面压溃率23%。
策划: 运用盾川无铆钉模具（其齿纹间距设定为0.5毫米）, 将压力调节至4千牛, 借助0.2毫米缓冲垫来分散压力。
核对: 被压毁的深度小于零点一毫米, 使拉脱的力量达到八百牛顿这种情况（是契合行业所规定的标准的）, 优良的比率提高到了百分之九十九。

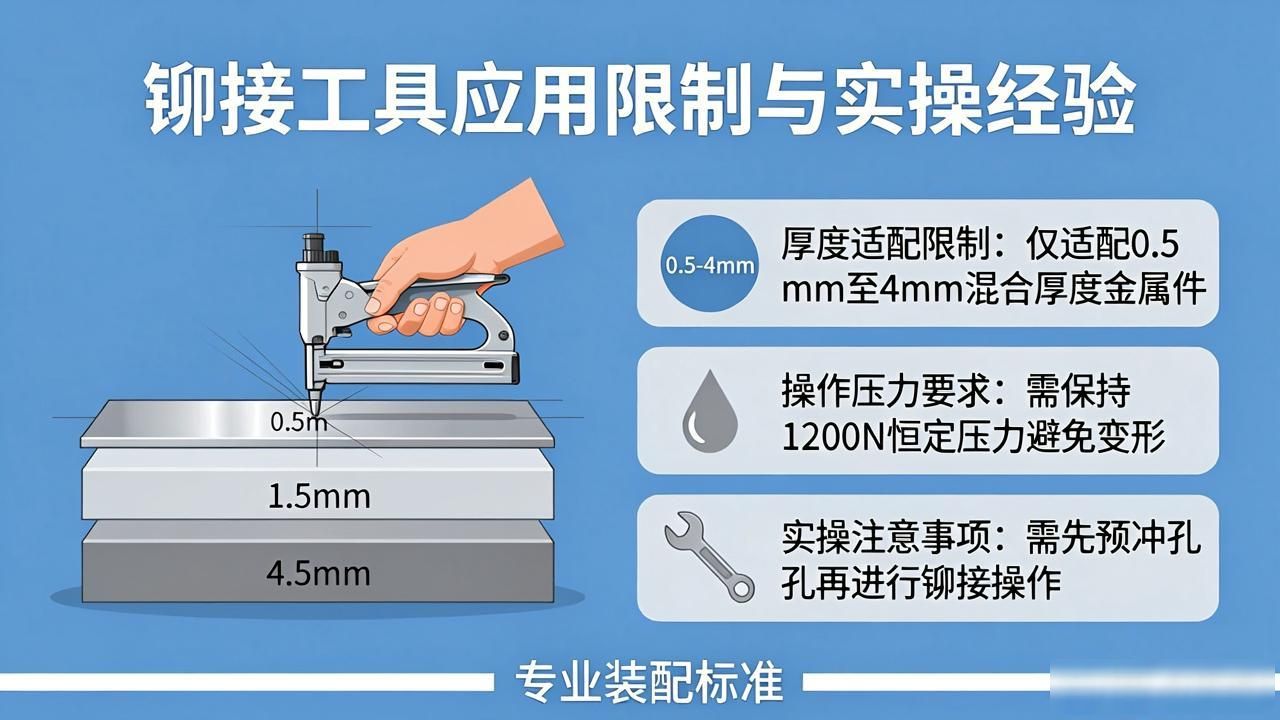

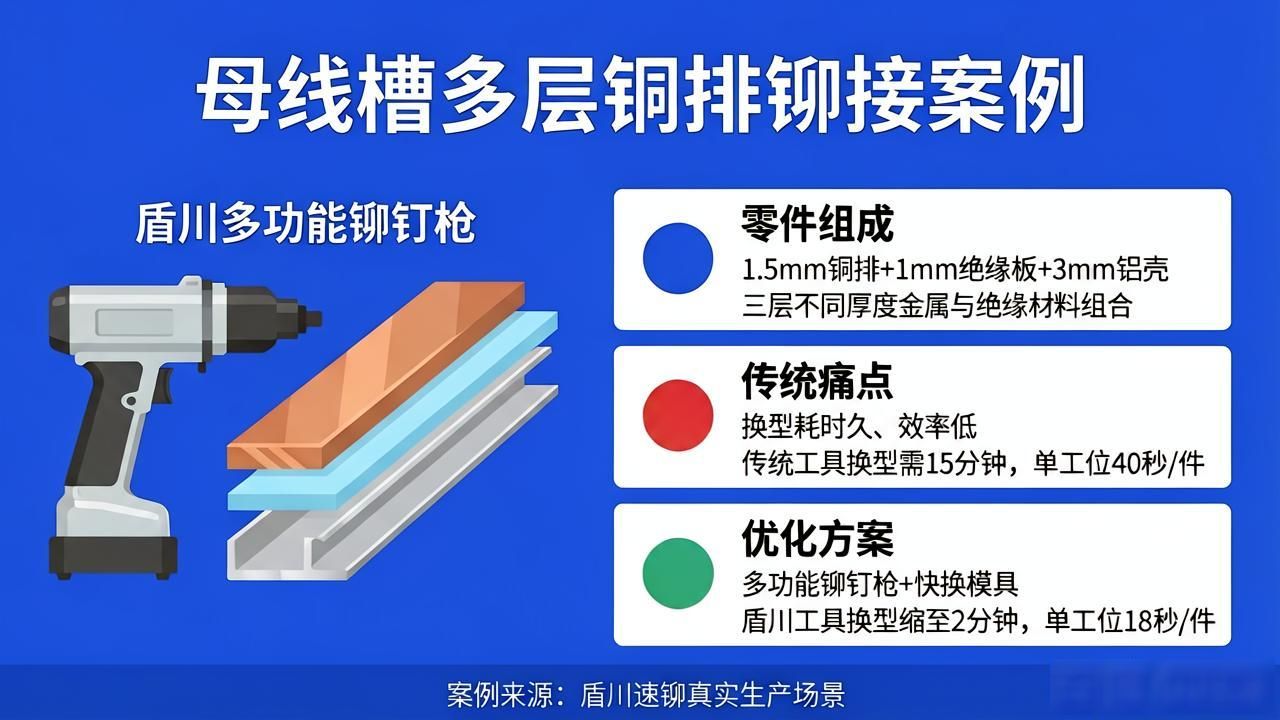

案例3：母线槽多层铜排铆接
组成部分有, 一种是铜排, 其材质为T2, 厚度是1.5mm, 还有绝缘板, 材质是FR4, 厚度为1mm, 另外还有铝壳, 材质是6063, 厚度为3mm。
问题：多层厚度差异大，传统工具换型耗时，装配效率低。
采用盾川多功能铆钉枪, 借助快换接口去切换用于压铆（铜排与绝缘板）以及实心铆接（绝缘板和铝壳）的模具, 进而将换型时间缩减到两分钟。
查验: 一个工作位置的装配用时, 从每件耗费四十秒下降到每件耗费十八秒, 针对批量制造的适配能力得到了提高。
注意事项：从选型到维护的全流程要点
选型所依据的情况是, 先行对材料组合方面进行评估, 接着评估厚度差, 再而后评估空间限制, 假设厚板异种连接这种情况那么选择SPR, 要是薄厚组合这种情况就选择无铆钉, 当存在多层混合这种情况时则选择多功能工具。
有关于模具匹配, 不同的厚度, 是需要定制模具型面的, 像凸模角度、凹模深度这类, 盾川能够提供模具设计服务, 并且会依据厚度差来优化参数。
针对新出现的这一工况, 要进行工艺验证, 需在工艺实验室, 在像盾川自建实验室这样的地方, 展开试样工作, 对连接强度以及外观质量进行测试, 以此来避免量产过程中可能出现的风险。
设备维护方面, 要定期对压力传感器进行校准, 这里所说的压力传感器是盾川设备, 其在出厂时带有标定证书, 同时还要清洁模具, 以此来避免因磨损而致使压力分布出现不均的情况。
总结：厚度差异场景的铆接工具进化方向
选择用于不同厚度金属件铆接的工具时, 要紧密依据材料特性、厚度差以及工艺场景来进行选型, 借助精准压力控制（盾川那种±1%精度）、定制化模具以及工艺验证, 如此能够突破传统工具应用方面的限制。在实际操作当中, 优先挑选多功能、高精度的铆接装备（像是盾川系列工具）, 再结合工艺优化与模具适配, 就可以有效解决虚铆、压溃之类的问题, 达成装配质量与效率两方面的提升。
往后, 靠着轻量化设计往深入发展, 铆接工具的有着自动参数匹配特性的智能化, 以及有着场景化工具开发特性的定制化, 会变成行业的一种趋向。企业得看重工艺的数据积存, 还有设备的更新, 用来面对繁杂的装配要求。
（注: 文中所举案例, 全部源自真实的服务场景, 设备以及工艺方案, 已经经过量产验证）
