铆工基础知识
看图下料, 这是铆工工作内容里的一项, 冷热加工, 也是其工作内容之一, 构件拼装, 同样属于铆工工作范畴, 结构装配, 还是铆工工作的板块！
啥叫看图下料, 它指的既是先进行放样, 之后再展开, 最后才下料, 所说的冷热加工, 即为把钢材裁割开来, 然后还要将其加工成存有一定形状的零件, 构件拼装以及结构装配又是什么之意, 它是说运用焊接或者铆接这样的工艺方法, 把零件拼装变成部件以及构件, 而且要更进一步地装配成分段模样以及完整的钢结构。所以, 从一开始进行放样起, 一直到总装、交检的这一整个过程, 统统都是铆工的工作范畴。
、钢结构的基本知识
1.若按钢的用途来进行分类, 钢乃是含碳量小于2.11%这个数值的铁碳合金。
设备结构, 有建筑方面的结构, 还有冶金设备的结构, 以及化工设备的那部分构了, 另外还有机械设备的结构, 甚至吊运起重设备其那种结构。
构和交通运输设备结构等。
按化学
成分分
碳素钢
合金钢
低碳钢,含碳量小于或等于,
中碳钢,含碳量大于,,
高碳钢,含碳量大于,
小于或等于含合金元素总含量的是低合金钢, 比此含量高些的是中合金钢, 大于某一含量的是高合金钢。
按品质
分类
普通碳素钢,含磷量小于或等于,含硫量小于或等于,
优质碳素钢,含磷量不大于,含硫量不大于,
高级优质碳素钢,含磷量小于或等于,含硫量小于或等于,
按用途
分类
结构钢
碳素结构钢
合金结构钢
工具钢碳素工具钢合金工具钢
特殊性能
不锈钢
耐热钢
耐磨钢
平炉钢
按冶炼方法分类
按炉别分
转炉钢
电炉钢
酸性炉钢
碱性炉钢
按脱氧程度分
沸腾钢
镇静钢半镇静钢
2.按钢所用材料分类:
材料大致存有两大类, 其一为板材, 其二是型材。依据其横断面的形状特点, 能划分为四大类, 即板材, 钢板, 、管材, 钢管, 、型材, 型钢, 、以及线材, 钢丝。
钢板
薄钢板依照国标所规定的, 其厚度处于特定范围, 宽度有着相应数值, 长度也是规定的范畴, 标记方式是厚度乘宽度乘长度。
厚钢板, 其厚度大于上述情况, 一般而言, 又会将较厚的称作中板, 上述厚度之上的则称为厚板。而其标记方式, 与薄板是一样的。
型钢
依其断面形状来划分, 能够分成简单断面型钢以及复杂断面型钢这两类。其中, 简单断面型钢包含圆钢、方钢、六角钢、扁钢还有角钢, 而复杂断面型钢却是有槽钢、工字钢、钢轨以及其他存在异型的钢材等等。
型号标识方法,扁钢,厚度×宽度×长度,
工字钢和槽钢,型号×表示其高度,
角钢
钢管焊接钢管,内径×壁厚,
常用无缝钢管,外径×壁厚,
3.按连接方法分类:
铆接结构优点变形小、强度高、便于拆卸更、换抗震等
焊接结构具备优点, 即生产速度快, 又质量好, 而且施工得以方便, 但不受其他外接条件限制等。螺栓连接结构针对特殊技术要求的结构部分而言, 利于拆卸等。
4.钢结构的生产程序:
准备材料, 审核图纸, 核对材料, 矫正材料, 进行放样, 开展排料, 标记号料, 切割材料, 实施预加工, 其中涵盖坡口以及孔的加工。
对构件开展成型加工, 其中涵盖弯曲与压延, 还有冷作、热作, 接着是除锈, 之后进行拼装, 再做定位焊接, 然后是螺纹连接、铆接、组合连接、焊接, 随后矫正, 接着检验, 最后再次进行除锈防腐。
检验涵盖几何尺寸进行检查, 包含气密试验, 及水压试验, 还有χ射线检验, 以及超声波检验等。
安装,
安装准备工作,安装方案的选择,现场布置,基础复核
吊装整体吊装、解体吊装、正装、倒装。
找正、整体检验、试运转、除锈、涂漆、竣工验收。
5.金属材料的机械性能:
金属材料针对外力作用时, 具备抵抗变形或者破坏的能力, 钢在钢结构上所碰到的外力, 能够分成: 拉伸外力、压缩外力、剪切外力、扭转外力以及弯曲外力等。
拥有强度, 具备塑性, 含有硬度, 存在冲击韧性, 以及有着疲劳强度之类的, 是机械性能的基本指标。
6.钢材的工艺性能,
钢材的焊接, 以及构件的冷热加工, 像弯曲锻压、切削、展延、冷压等, 这些都是铆工在钢结构产品制造过程工艺内容的主要部分, 那能不能适应以上这般加工要求的能力。
7.工程图的分类:
零件图
一组图形, 其中有视图, 还有剖视图, 也包含剖面图等等, 能将零件的内部部分结构形状准确地表达出来, 能将零件的外部部分结构形状完整地表达出来, 并且能清晰地表达出来。
该零件制造以及检验的时候, 必须依据的尺寸, 要正确、完整、清晰、合理地标注出最终的完整尺寸。
标明零件于制造过程中应达到的技术要求, 标明零件在检验过程里应达到的技术要求, 标明零件在装配过程中应达到的技术要求 , 标明零件在调整过程中应达到的技术要求, 如粗糙度以及公差和热处理等这样子的技术要求, 还有其它的附加条件。
标题栏,标明零件名称、图号、材料、数量、比例等。
装配图,
部件或设备的名称、作图比例、零件的名称、材料和数量等, 是由标题栏、明细表以及零件编号来予以说明的。
一份视图组合, 用来展现部件或者设备的构成架构, 呈现主要零件的基础形状, 表明零件之间的相对位置, 还包含使用情况的说明。
用于展现零件配合情况的尺寸, 用以体现连接关系的尺寸, 表明规格的尺寸, 反映外形尺寸的尺寸, 这些都是必要的尺寸。
技术要求,说明装配、检验、防腐、试压等方面的要求。
材料表,用来表示材料尺寸、规格、材质、重量、数量等。
二、放样与号料
1.放样:
那所谓的放样呢, 是要在施工图的这个基础之上, 依据产品的结构特点, 还有施工需要等这样一些条件, 按照一定的比例。
通常, 要准确绘制结构的全部或部分投影图, 接着进行结构的工艺性处理, 有时还得进行展开以及必要的计算, 最终获得施工所需要的数据、样板、样杆和草图。
直白地讲呢, 说的是将图纸里所规定的零件规格、形状以及实际尺寸, 展放在地板之上, 或者展放在平台之上, 这便是所谓的“放实样”。在这个过程当中, 首先要准确无误地找出基准坐标线。
放样的目的或作用
①可以检验图纸中的尺寸和有关连接位置是否正确,
②可以确认图纸中尺寸变动和材料代用等情况,
③针对图纸里某些不容易计算精确的零件尺寸, 通过开展放实样的操作, 能够获得正确的尺寸, 以及得出各连接位置的准确情况。
④对某些难以检验的尺寸,通过制作样板进行快速有效的检查。
样板、样杆的制作
样板的分类
按其用途通常分一下几类。
①号料样板。供号料或号料同时号孔的样板
②有这样一种样板, 它被称作成型样板, 其专门是用来检验那些经过成型加工的零件, 它能检验零件的形状, 能检验角度, 能检验曲率半径, 还能检验尺寸。
③定位样板, 它被用来确定构件之间的相对位置, 像是装配线的位置, 角度的情况, 斜度的状况, 以及各种孔口的位置与形状。
④样杆。主要用于定位或简单零件的号料。
样板、样杆的材料
制作样板时, 一般采用的材料是薄钢板, 对于精度要求不高的情况, 能够用黄板纸制作, 也能够用油毡纸制作。
样板、样杆的制作
样板、样杆是画样后加工而成的。其画样方法主要有两种,
①所谓直接画样法呀, 就是直接于样板料之上画出那所求样板的图样, 展开放样号料样板以及一些小型平面零件样板大多运用这种方法来制作。
②过渡画样法, 又被称作过样法, 它存在不覆盖过样以及覆盖过样这两种类别, 大多被运用在制作简单平面图形零件的号料样板方面, 还有用于一般加工样板。
在制作样板和进行号料时,经常使用各种符号,但目前尚未统一。
关于弯曲件样板的制作, 通常采用实样过线法。它要依据工件规格的差异, 采取对应的过线方式。并且, 对于拉伸件样板的制作, 同样需依据工件形状的不同, 来采取相应的过线办法。此外, 型钢号切样板的制作, 得按照型钢规格、插口形式, 用薄铁皮制成展开后的样板, 随后把展剪好的样板, 依曲线制作成被号型钢件的形状。
工艺余量与放样允许误差
为消除制作过程里施工误差对在制品的影响, 采取加放余量措施, 此措施是为消除变形和损耗对在制品的影响, 且要保证产品制成后形状和尺寸达到规定精度, 这便是工艺余量。
在确定工艺余量时,主要考虑下列因素,
①放样误差的影响,包括放样和号料过程中的误差,
②零件在加工进程里存在着有误差影响, 这其中牵涉到切割环节的误差影响, 还包含边缘加工时的误差影响, 以及各类成型加工过程当中的误差影响。
③装配误差存在影响, 这影响涵盖装配边缘的修整, 以及装配间隙的控制, 还包括部件装配和总装的装配公差, 另有必要的反变形值等。
焊接变形存在着影响, 这个影响涵盖了拼接方面的情况，还有构件之间焊缝的收缩量, 以及焊后引发的各类变形。
⑤进行火工矫正变形时所产生的收缩量。
放样允许误差
在放样这个过程当中, 因为受到了放样量具、工具的精度, 和操作水平这些因素的影响, 实样图会出现一定的尺寸偏差, 将这种偏差限制在一定范围以内, 这就被叫做放样的允许误差。在实际生产的时候, 放样允许误差值常常跟着产品的类型、尺寸大小, 以及精度要求而有所不同。
2.号料
通过样板、样杆、号料图以及放样所获得的数据, 在板料或者型钢之上, 画出零件实际的轮廓, 以及孔口确切的形状和与之相连接构件的位置线、加工线等等, 并且标注出加工符号, 这样的一个工作进程, 被叫做号料。号料的一般技术要求。
要熟悉施工图样以及产品制造工艺, 先得合理安排各个零件号料的先后顺序, 而零件在材料上的排布位置, 其也应当符合制造工艺提出的要求。
凭依施工图样, 查验核实样板、样杆、草图以及号料数据, 核查确认钢材的牌号、规格, 确保图样、样板、材料这三者达成一致。
查看材料是不是存在裂纹、夹层、表面疤痕或者厚度不均匀这类缺陷, 并且依据产品的技术要求, 酌情予以处理。要是材料出现较大变形, 对号料精度产生了影响, 那就应当先进行矫正。
号料之前, 要将材料垫放得平稳妥帖, 这既有利于号料进行画线以此保证精度, 另外也要确保安全条件且不进而影响他人开展工作。
运用号料工具、量具、样板以及样杆时, 要做到正确且合情合理地使用，尽可能降低因操作而致使的号料偏差。
经号料画线之后, 于零件的加工线之处, 在接缝线那里, 还有孔的中心位置等地方, 按照加工所需, 应当打上样冲。
眼。
3.下料方法:
看图下料、计算下料、展开下料、放样下料、实物下料。
4.下料量具:
钢结构常用量具有直角尺、直尺、钢盘尺、钢卷尺和卡钳等。
5.下料划线工具:
铆工从事钢结构制作和安装常用的划线工具主要有
常用量具 钢板尺、钢卷尺、直角尺、 内外卡钳、游标卡尺等
常用工具包含画规, 地规, 样冲, 划针, 手锤, 粉线多用棉质细线、细钢丝, 0.5, 1.0mm的, 线坠, 座弯尺, 勒子等其他辅助工具。
铆工夹具, 在装配组对这个阶段, 对工件作用显著, 可以起到夹紧作用呢, 还能起到压紧作用, 也能起到拉紧作用, 甚至能起到顶紧作用, 依据组成夹具的元件性质存在差异, 能够分为丝杆夹具。
螺旋拉紧器、螺旋推撑器等。
6.合理用料:
首个开展的工作项目是备料, 以及达成物料的合理运用, 所以规定一线下料工作人员于下料操作进程里, 需节省成本、合理下料, 此项工作极为关键, 于限额领料用料的根基之上达成合理, 不然便会给公司工程用料构建出没必要的损耗。
合理用料有如下四种方法:
集中下料法, 是一种方法, 这种方法是为了达成提高生产效率的目的, 同时也是为了实现减少材料浪费的目标, 在这种方法里, 需要做到把钢板零件里相同厚度的那些, 还有型钢零件里相同规格的那些, 集中放置在一起进行下料。
统计计算下料法, 应用于型钢数量较多的情况, 鉴于零件长度各不相同, 且原材料具备一定的规格尺寸, 会通过统计计算把整根料充分利用直至结束。
巧裁套料法: 要达成让每张钢板都能充分得以有效利用的目的, 需在板面上尽力去消灭空料的情况。而且与此同时又必须考虑到能够方便下道工序的剪切、气割加工, 这就要求在下料之时精心去排列板图形的位置, 如同裁剪服装那般的做法。余料统一下料法: 在下料之后常常会出现大小各异的余料, 把这些按材质形状、厚度、及规格大致趋于基本相同的余料集中到一起, 然后将部分相对较小的零件放置在余料之上再进行下料。
划线
采用覆盖法进行划线, 这是一种通过实物的实际形状来实施划线、开孔、制作样板以及下料的的便捷方法, 它具备简单易行的特点, 速度快且精准度高。
型钢的划线
型钢弯曲件的号料
型钢弯曲的形式
在角钢或者槽钢那里, 存在着内弯与外弯, 曲率半径处于内侧弯曲角的那种弯曲被称作内弯, 而在外侧的相应弯曲则被叫做外弯。
存在这样一种情况, 平弯是曲率半径与工字钢或者槽钢的腹板处于同一个平面之内的弯曲, 而立弯则是在其处于垂直位置呈现出的弯曲形态。
有切口弯以及不加切口弯这两种情况, 在型钢弯曲之处需有切口的那种称作切口弯曲, 而此处分明不需要切口的便叫做不切口弯曲, 对于配有切口的外弯而言它们全都必须加补料。
型钢切口弯曲的号料
型钢直线切口内弯号料与计算
先借助作实样图的方式来求出L, 之后再进行画切口的操作。切口角等于0, 其中为已然知晓的弯曲角, 切口宽L等于2 fg, 可参照上图里的矩形Ongf, 又或者L等于2 (b)t, 还存在t n 2的情况。
成量制作时,一般采用切口样板号切口,如上图c。
当内弯90°角钢框时,如下图,
型钢圆弧切口内弯号料与计算
如图,
切口宽
L=0.01745(b- /2
当 = 0时,
切口宽L=1/2(b- /
角钢圆弧内弯任意角度的零件料长
如右图
计算公式如下,
L=A+B+0.01745(b- /2
当圆心角 = 0时,
L=A+B+1/2(b-
预防加工后尺寸变化的划线方法
这里所讲的加工, 主要涵盖卷制、压制、剪切、热切以及焊接等工序的加工, 在依照设计尺寸进行划线之后, 经过卷制、压制以及剪切, 尺寸会增大, 经过热切以及焊接, 尺寸会减小, 切割分为冷切与热切, 冷切会让板料伸长, 热切会使板料缩短, 一边进行冷切一边进行热切会使板料弯曲。
钢结构焊接后会产生收缩, 这收缩包含纵向以及横向收缩, 这纵向收缩量较小, 那横向收缩量较大, 而这收缩量的大小同诸如板厚、材质、焊接速度、焊接方法、电流大小等各种各样因素是有关系的, 见下表。

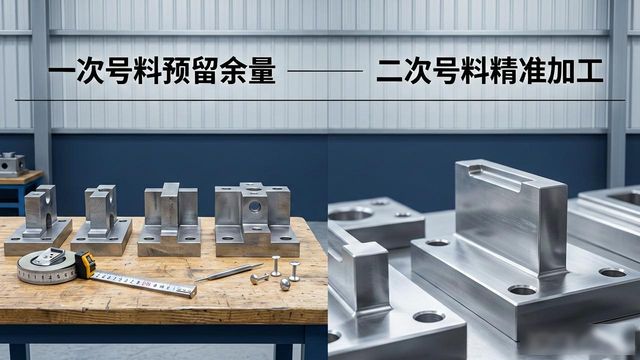

二次号料
有些零件, 在加工之前没办法得以准确地进行下料, 像某些热加工的零件, 还有采用有余量装配此种情形的, 通常在一次号料之际, 都会预留充足的余量, 等到加工完成之后, 或者是在装配这些零件的时候, 才会开展二次号料这项操作。
要进行二次号料之前, 结构的形状得矫正到准确无误, 把结构上存在的变形给消除掉, 经过精确定位之后才能够去进行。
7.施工图、实用几何作图及计算
看得懂施工图, 仅晓得投影图原理那是远远不够的, 还得清楚图纸上各类符号含义。像图纸比例、剖面符号啊, 型钢符号、焊接符号之类的。
识图的步骤能够被简便地归纳成, 先是去看那图头, 随后再看那图面 , 首先看主图, 之后看详图 , 弄清楚材料的规格以及数量, 把握住构件的连接情形 , 将图形字表进行综合理解, 对辅助说明做到全面领会。
8.实用几何作图
几何作图属于金属结构制造里不可或缺的关键基础知识, 在下料工序里特别重要, 专门涉及放样, 制作各式各样样板, 对异形件展开号料, 进行弯曲、拉伸胎膜的制作, 以及在组装工序放实样等等。
例, 1.过AB线段上任一端点A(或B,作AB的垂线
2.作已知半圆分成任意等分,如将半圆分为5等分,
3.作已知任意AOB角的平分线
4.于直角线上作出任意分度线采用的经验作图法, 然后, 在此基础上, 以57.3mm作为半径来画弧。
57.3 36
5.以定长R作任意角度的圆滑弧角
6.以定长R作直角BAC的圆滑弧长
7.过不再一条直线上的3点画圆
8.内方等距渐开线的作图法
三、下料剪切
1.剪切
剪切方法
钢板是以机械剪切作为主要方式的平常操作大多是运用剪板机来开展的一般都是龙门剪床而且多数长度都小于。于钢板实施剪切行动的进程里切口周边区域的金属会出现挤压致使弯曲以及剪断时产生的变形所以我们需要留意以下若干问题。
⑴冷作硬化,⑵切口平整问题,⑶变形问题。
抛开龙门剪床不说, 存在着一种有着上下一对圆盘形刀刃的圆盘式剪床, 还有专门用于剪断型钢的型钢剪断机以及锯床等。
保证剪板质量的方法
设专人看线,凭经验看线,拉线法,移线法。
2.气割
气割的基本原理
称呼氧气切割为气割, 也称之为火焰切割, 它借助气体火焰, 也就是预热火焰, 把钢材表层加热至能够在氧气流里燃烧的温度, 此温度乃是燃点, 接着送进高纯度、高流速的切割氧, 让钢中的铁在氧氛围里燃烧, 生成氧化铁熔渣, 并且放出大量的热, 凭借这些燃烧热和熔渣持续加热钢材的下层以及切口边缘, 使其也达到燃点, 一直到钢材底部, 与此同时, 切割氧流放吹除熔渣, 进而形成切口, 把钢材割开。
气割的实质是被切割材料在纯氧中燃烧的过程。
金属材料能否进行切割的条件,
金属在氧气中燃点应低于熔点,这是气割正常进行的最基本点,
金属于氧气里剧烈地进行燃烧时, 其所生成的金属氧化物, 其熔点相较于金属自身的熔点要低。
金属于氧气里进行燃烧时所产生出的热量务必要大于金属自身所传递散逸出去的热量, 如此这般才能够维持住切割口那里的温度。
气割工艺参数
气割的工艺参数涵盖预热火焰能率, 切割氧压力, 切割速度, 割咀到工件表面的距离, 还有切割倾角等。
会对气割质量产生影响的重要工艺参数之中, 有预热火焰能率这块内容。气割的时候, 通常都会选用中性焰或者轻微的氧化焰。不光如此, 火焰强度还得恰到好处。
由于割咀类型以及咀号的不同, 切割氧压力会有所差异, 可依照工件厚度来挑选氧气压力。
可以根据风线的情况来判定切割氧压力是否合适。
切割速度和工件厚度、割咀形式存在关联, 通常情况下, 其会跟着工件厚度的增强而逐渐放缓放缓。
把割咀抵达工件表面的距离予以确定, 同样按工件厚度以及预热火焰长度处理。通常预热火焰的焰心距离工件表面保持在2到4mm。
割咀与割件间的切割倾角直接影响
气割速度和后拖量。切割的倾角与切割
厚度的关系见右图。
1.厚度小于6mm时
2.厚度为6,30mm时
3.厚度大于30mm时
影响气割过程的主要因素
影响气体火焰切割过程的主要工艺因素有, 切割氧的纯度, 切割氧的流量, 切割氧的压力, 切割氧流的形状, 切割氧流的流速, 切割氧流的动量, 切割氧流的攻角, 预热火焰的功率, 被切割金属的成分, 被切割金属的性能, 被切割金属的表面状态, 被切割金属的初始温度等, 这一过程包括切割速度和质量。
其中, 切割氧流起着主导作用, 它要让金属燃烧, 它还要将燃烧所生成的氧化物吹除, 它也要把熔渣从切口中吹除。
气割操作的工艺要点
气割前的准备工作
查找工作场地是不是契合安全规定, 查看割炬, 瞧瞧氧气瓶, 瞅瞅乙炔瓶, 或者看看乙炔发生器以及回火防止器, 再瞧瞧橡胶管, 望一望压力表等是不是完好, 把气割设备依照操作规程连接妥当。
还没进行切割之前, 得马上先把工件放置平整，让工件下方留出一定的缝隙空间, 好方便氧化铁渣能够被顺利吹除干净。
将氧气调节所需压力。
检查风线。
手工气割的操作
要点
①火焰调整,
见右图
②操作技术,
以个人习惯而异。
气割缺陷及防止措施
其他切割方法
仿形气割
等离子弧切割
激光切割
水射流切割
数控切割
几种切割方法的速度比较 ,mm/min)
四、钢材的变形与矫正
1.矫正原理
钢材变形的原因
钢材轧制过程中的残余应力,钢材在加工过程中引起的变形
矫正原理与基本方法
受到外力作用时, 钢材致使尺寸遭改变, 或者致使形状出变化, 且致使体积有变动, 此情形称之为变形。变形划分为弹性变形以及塑性变形这两种类别。弹性变形乃是外力消除之后能够恢复原本形状的那种变形, 它也会被称作临时变形, 塑性变形则是外力去除之后依旧留存下来的变形, 它同样会被叫做永久变形。
冷矫正, 是钢材于常温状态之下开展的矫正, 进行冷矫正时极易出现冷硬现象, 其适用于对塑性较好的钢材变形予以矫正, 在低温严寒状况下, 是不可以进行冷矫正的, 回弹问题, 即矫枉必定要过正。
热矫正, 乃是针对钢材处于高温状态之际所开展的矫正行为, 它能够增添钢材的塑性, 削减它的刚性, 并且通常是于下述情形之下予以采用。
①由于工件变形严重,冷矫正时会产生折断或裂纹,
②由于工件材质很脆,冷矫正时很可能突然崩断,
③因为设备能力欠缺, 冷矫正之际不能战胜工件的刚性, 达成不了超过屈服强度的状况, 所以需采用热矫。
正。
另外, 依据矫正时所作用的外力的来源究竟是什么, 以及其性质到底怎样, 可划分成手工矫正, 机械矫正, 火焰矫正与高频热点矫正等等。
手工矫正
手工矫正用工具和工装
工具主要有手锤、大锤、型锤等,主要工装是平台。
作锤击动作时要确保安全, 打锤的时候其四周不允许存在障碍物, 锤击之前得做好检查, 检查锤柄有没有打入铁锲、有无出现松动或者裂纹的情况, 严禁戴着防护手套去打锤, 目的是避免大锤意外滑脱掉落, 起锤之际, 要先查看后方有没有行人路过, 当有两人同时进行相关工作时, 应当避免正对面站立, 防止锤头突然脱出进而引发事故。
板料的手工矫正
薄板的手工矫正

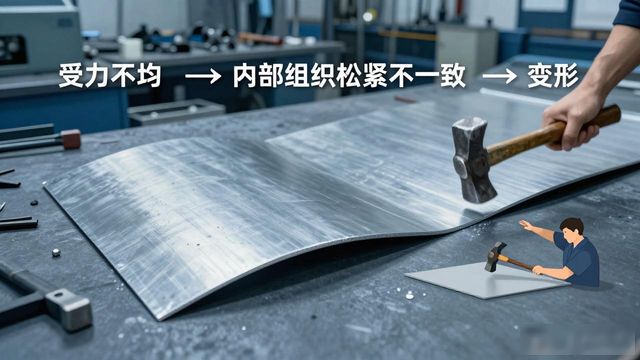

薄板出现变形, 其主要缘由在于板材于轧制进程里受力不均衡, 进而导致内部组织松紧状况不一致, 最终产生变形。能够借助锤击板材的紧缩区域, 促使其延伸, 以此来实现矫正。当薄板呈现凸起, 或者四周的波浪变形程度较为严重时, 常常先采用水火矫正的方式, 等到凸起或者波浪变形大致消失以后, 再运用平锤将其找平。
厚板的手工矫正
直接锤击凸起处与锤击凸起区域的凹面。
手工矫正厚钢板时,往往与加热矫正等方法结合进行。角钢的矫正
角钢会出现扭曲情况不, 还有弯曲现象, 以及两面呈现不垂直的形式。通过手工来矫正角钢时, 要矫正弯曲状况并且矫正两面的垂直度。
一般应先矫正扭曲,然后槽钢和工字钢的矫正
槽钢存在变形, 其变形有立弯、旁弯以及扭曲等形式, 工字钢同样存在这种多种形式的变形, 因为槽钢和工字钢刚性比较大, 所以手工矫正仅仅适用于规格相对较小的槽钢和工字钢。
机械矫正
板材或型材的机械矫正, 是在专用矫正机上开展的, 这需要操作者熟知机械设备的性能, 这是板材的机械矫正。
常用设备有滚板机、滚圆机、压力机等。
型材的机矫正
常用设备有专用型钢矫正机和压力机等。火焰矫正
火焰矫正原理
火焰矫正是在钢材的弯曲不平处用火焰局部加热的方法进行矫正。
金属材料具备热胀冷缩的特性, 当对其进行局部加热时, 被加热的那部分材料会因受热而出现膨胀, 然而因为周围的温度比较低, 所以这种膨胀受到了阻碍, 在这个时候, 加热处的金属承受着压缩应力, 当加热的温度达到600℃、700℃时, 压缩应力超过了屈服极限, 进而产生了压缩塑性变形。在停止加热之后, 金属冷却并缩短, 于是就产生了新的变形。火焰矫正基于金属局部受热后引发的新变形来矫正原本的变形。
对于火焰矫正而言, 一定要让加热所引发的变形同向于原变形才行, 否则必定无法抵消原本的变形进而矫正 , 以此种方式才能展开矫正。
火焰矫正时的加热位置与方式
加热位置、火焰热量与矫正的关系
位置—应选择在金属较长的部位, 即材料弯曲部分的外侧。
热量于火焰而言, 其加热速度越快, 热量就越大, 而矫正能力也就越强, 且矫正的变形量同样越大。对于低碳钢以及普通低合金钢来说, 火焰进行矫正时, 常采用600以及800℃的加热温度, 一般不容许超过850℃, 其目的在于避免金属加热时刻过热, 但其热度也不能设定为而过低数值, 一旦过低则这样做效率并不高。就实际操作环节当中, 可以凭借钢材的颜色当作依据来判断加热温度的高低, 下表仅仅是仅供参考而已。
加热方式
以一定直径的圆圈状的点作为加热区域的那种加热方式, 被称作点状加热。
线性加热, 一种加热方式, 火焰在加热期间沿着直线方向运行, 或者与此同时在宽度方向进行某个程度的横向摆动从而实现, 其具体方式包含直通加热、链状加热以及带状加热这三种。
三角形加热—加热区域呈三角形。
在对实际矫正具体进行操作时, 常常会在加热之后，采用用水迅速冷却加热区域的方式, 从而以此来加快金属的收缩, 进而提升矫正的效率。它跟仅仅依靠的火焰矫正法相比较的话, 效率能够提升至三倍以上, 像这种方式又被称作水火矫正法, 然而它具备一定的局限性。
钢板的火焰矫正
薄板的矫正过程当中,可浇水冷却, 以提高矫正效率。
厚板进行矫正的时候, 加热温度选取500℃以及600℃, 加热的深度不可以超过板厚的三分之一, 致使板厚朝着某个方向产生不均匀的收缩情况, 上部的收缩更大, 下部的收缩更小, 借此达成矫平的目标。
型钢的火焰矫正
2.防变形措施
反变形法
采用对称受热法, 针对任何形式的钢结构而言, 在进行焊接操作的时候, 只有做到对称受热, 才能够使防变形效果得到改善。
一种方法叫加大断面法, 它借助这样的原理, 厚板因为断面大, 所以刚性就大, 薄板由于断面小, 故而刚性就小。
导致构件产生变形的一个关键缘由是, 因无法进行自由胀缩进而产生应力, 自由胀缩法, 要是能够使得焊缝处于自由胀缩状态, 那么便可以防止变形。
热量集中法, 热量集中起来, 这既加快了焊接的速度, 又缩窄了热影响的区域, 进而带来金相组织转变的区域变小了结果, 于是能够减小变形 , 像氩弧焊这样。
冷。
被焊件与空间温度的差, 此为这里所说的温差, 缩小温差法, 常采用的措施是于焊前进行预热, 以及在焊后缓冷。
五、焊接的基础知识
1.进行焊接之时, 要依据焊件的厚度情况, 按照接头的型式类别, 根据坡口的大小尺寸, 结合焊接的位置状况, 来挑选不同直径的焊条, 选择焊条通常应遵循下述原则。
根据焊件材料的化学成分,选用与其化学成分相近似焊条.
基于焊件的工作状况, 挑选耐热的焊条, 选择耐磨的焊条, 选用抗腐蚀的焊条, 选用承受低温的各式焊条。
焊条的机械性能应符合焊件的机械性能的要求.
根据焊接电源的种类,选用适合天交流或直流用的各种焊条.
根据不同的厚度,选择不同极性接法及焊条的直径.
此外, 于挑选焊条之际, 还得考量那焊接构件的尺寸大小, 焊接设备所具备的条件状况, 工作所处的环境情形, 施焊所在的位置方位, 以及经济效益等方面。
2.焊缝形式:
于手工电弧焊里, 鉴于结构那个形态, 工件的厚度状况, 坡口的样式, 以及所处实际位置, 存在着多方差异, 进而致使其焊缝的形式呈现出不一样的情形。
按空间位置焊缝要可分为横焊缝,纵焊缝、平焊缝、仰焊缝.
从结合形式方面来看的话, 焊缝能够被划分成对接焊缝, 还有塞焊缝, 以及角焊缝, 再者就是T字形焊缝。
按焊缝的断续情况可分为连续焊缝和断续焊缝。
六、展开放样
1.展开放样的概念
把金属板构件的表面, 全部的或者局部的, 依照它实际的形状以及大小, 依次来画在平面上, 这就称作表面展开, 简称为展开。展开之后所画出的平面图形, 被叫做展开图。制作展开图的过程, 一般被叫做展开放样。
2.作展开图的方法通常有两种,
一是作图法,二是计算法,现场多采用作图法展开。
3.常用表面的分类
表面呈直纹状, 其由直线作为母线进而形成, 像柱面, 像锥面, 像圆柱, 像棱柱, 像圆锥, 像棱锥, 这些均属于可展平面。
表面有着曲纹, 是凭借曲线作为母线进而形成的表面, 像圆球面, 像椭球面, 像圆环面, 它属于不可展表面。
4.展开的基本方法,平行线法.放射线法.三角形法。
把立体的表面, 视为由无数条彼此相互平行的素线构成, 这便是通俗所讲的平行线法, 只要把每一小平面的真实大小, 按照依次顺序画于平面上, 就得到了立体表面的展开图, 棱柱体、圆柱体都能够运用平行线法展开。
例1.斜口圆管的展开
于柱体表面展开时采用平行线法, 要画出柱体的两面视图, 还要画出柱体表面上各平行素线的投影。
影。
作法, 按已知尺寸画出主视图和俯视图。
将圆周进行八等分得出俯视图, 其等分点为… , 依据各等分点向主视图引出素线, 得出与上口线的交点为 ’ ’ ’ ’ ’。
对主视图下口线予以延长, 以此作为展开的基准线, 把圆周展开于该延长线上从而得到各相关点, 借助各分点向上作出垂线, 使其与主视图上各点向右所引出的水平线对应交点连接形成光滑曲线, 最终得到展开图。
放射法,
放射线法适用于立体表面的素线相交于一点的锥体。
例二,正圆锥的展开作法,先用已知尺寸画出主视图和锥底断面图
1, .把锥底断面图半圆周分若干等分
进行6等分, 经过这些等分点朝着圆周底部引垂线从而得到与1、7的交点, 从1、7交点向锥顶S连接素线, 如此便将圆锥面划分成了12个呈现三角形的小平面, 以S作为圆心。
S,7为半径画圆弧1-1,等于底断面圆周长
计算法,
例3, （1）针对四棱锥的展开作法, 要先运用已知尺寸去画出主视图, 接着再画出俯视图, 之后通过旋转法来求出棱线实长R。
在以 S’为圆心, 侧棱实长线 R 为半径所画的圆弧上, 按照俯视图底口边长为半径顺次截取 4 等份, 分别为 1、2、3、4, 从 1 点开始用直线连接各点, 而后与 S’连线来得到四棱锥的展开。
例4,两节等径90度弯头的展开
两截等径 90 度的弯头, 是由相同截体的圆管构成, 其组合线呈现为椭圆, 要制作弯头的展开图, 实际上就是制作斜切圆管的展开状况。
2.钢材弯曲料长计算
当中性层的长度在钢材弯曲之时保持不变, 其就被用作计算开始长度的根据。型钢弯曲之际, 若弯曲半径相对越小, 那么畸变的程度就越大。
当钢材弯曲的时候, 外层材料受到拉力的作用从而伸长, 内层材料受到压力的作用进而缩短, 在伸长与缩短之间存在着一个长度始终保持不变的纤维层, 此纤维层被称作中性层。至于断面呈现曲线形结构的展开长度, 选取该构件的中性层长度作为最佳.按照相关规定来计算圆钢料长。
圆钢, 其弯曲时的中性层一般总是跟中心线相重合, 钢管也是如此, 据此, 圆钢料长便能够依照中心线来加以计算。针对角度任意的圆弧去实施料长计算。
已知尺寸为R.d.B,设料长为L
