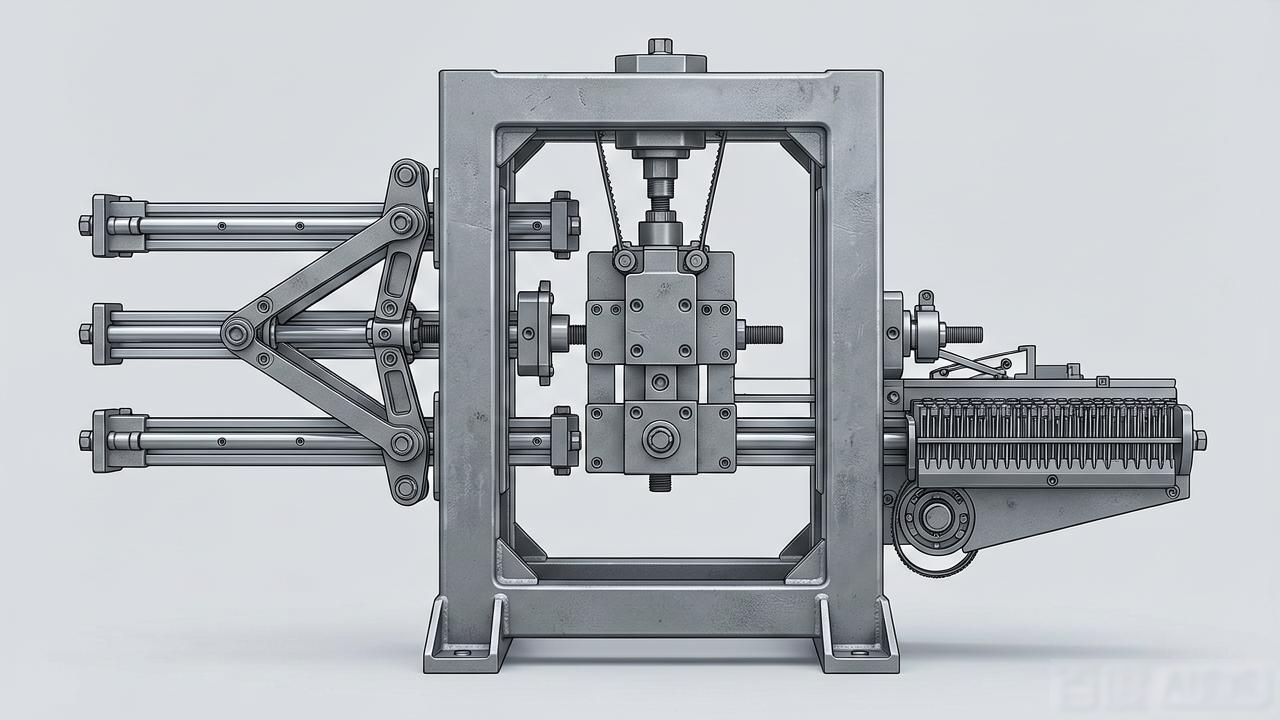

自动拉铆设备

技术特征：

1.有这么一种设备, 它是自动拉铆设备, 其中包含机架, 在机架之上设有东西, 这个东西是三轴位移装置。三轴位移装置上面又设有拉铆装置, 并且在机架上还设有送钉装置。送钉装置里面包括设置在机架上的振动送料盘。其特别之处在于, 在机架上, 于振动送料盘的出料的地方设有支座, 同时机架上设有器件, 这个器件是分钉气缸。分钉气缸的活塞杆端部有个东西, 此东西是将振动送料盘出料处最外侧的一个铆钉分离出来的分钉块。机架上设有固定座, 固定座上设有移钉气缸。移钉气缸的活塞杆端部有移钉块, 固定座上在分钉块与移钉块中间设有一个东西, 这个东西是挡住分钉块分离出的铆钉的挡块。移钉块上设有可以容置分离出得铆钉的卡钉槽, 固定座上设有检测卡钉槽内是不是有铆钉的第一光电开关。挡板上部设有顶板, 顶板上设有出钉孔。固定座上设有送气孔, 送气孔孔口设有通入高压气体的通气管, 顶板上在出钉孔孔口地方设有送钉管, 送钉管与拉铆装置接续连接。拉铆装置包含连接在三轴位移装置上的安装板, 安装板上通过上平行四边形连杆机构连接有上夹咀。安装板上通过下平行四边形连杆机构连接有下夹咀, 上夹咀上设有与送钉管相连的连接管。上夹咀中设有能夹持铆钉前端的上夹紧槽, 下夹咀里设有与上夹咀配合来夹持铆钉前端的下夹紧槽。安装板上设有滑台气缸,滑台气缸的活塞杆端部设有推动上、下平行四边形连杆机构转动从而让上夹咀和下夹咀合拢的推动块。送钉管下段侧壁上设有可供铆钉落下的落料口。安装板上还设有外壳, 外壳上设有铆接枪头装置, 外壳中设有真空自吸装置。壳体中活动设有沿着铆接枪头装置长度方向运动的导杆以及导杆驱动机构等内容。铆接枪头装置包括一端嵌设置在外壳上的中空的外枪套。外枪套远离外壳的一端设有供铆钉头进入的前管, 外枪套中活动设有内套筒, 内套筒端部设有与前管内径相配合的推钉套。内套筒内腔靠近前管的端部呈锥口状, 导杆上设有心轴, 内套筒端部与心轴相连接, 心轴中设有避让铆钉钉芯的轴向通孔。心轴上套设有弹簧, 弹簧端部设有卡爪顶座与轴向卡槽, 卡爪顶座上设有与钉芯相配合的容芯通孔。卡爪顶座端部也呈锥状, 卡爪顶座与内套筒锥口状端部之间活动设有三个卡爪。2.倘若权利要求1所讲述的那种自动拉铆设备, 其特别之处在于: 在那个支座之上, 设置有用于检测振动送料盘的出料之处是不是存在物料的第一光电开光。3.要是权利要求2那里所提及的一种自动拉铆设备, 特征是: 在上夹咀之上安置有滑轮, 下夹咀之上也安置有滑轮, 滑动安装板之上设置有导开块, 导开块背离滑台气缸的一侧设置有分别与上下两个滑轮相互配合的上导向斜面以及下导向斜面。4.一种自动拉铆设备, 如权利要求3所述, 其特征在于, 导杆驱动机构包含壳体中设置的因电机、连轴器驱动的丝杠, 丝杠上借由螺纹连接有支撑块, 支撑块上部设有导杆固定座, 导杆固定座上设有所述导杆。5. 一种自动拉铆设备, 如权利要求4所述, 其特征在于, 壳体中设有导轨, 支撑块下部与设置在导轨上的滑块相连接。

技术总结

有一种自动拉铆设备被公开了, 它包含机架, 在机架上, 设有三轴位移装置, 在三轴位移装置上, 设有拉铆装置 , 机架上面, 还设有送钉装置。送钉装置, 它其中包括设置在机架上的振动送料盘 , 在机架上, 于振动送料盘的出料处, 设有支座 , 在机架上, 设有分钉气缸 , 分钉气缸的活塞杆端部, 设有分钉块 ，在机架上, 设有固定座 , 固定座上, 设有移钉气缸 , 移钉气缸的活塞杆端部, 设有移钉块 , 在固定座上, 于分钉块与移钉块之间, 设有能挡住分钉块分离出的铆钉的挡块 , 移钉块上, 设有可容置分离出的铆钉的卡钉槽 , 在固定座上, 设有第一光电开关。挡板上部, 设有顶板 , 顶板上, 设有出钉孔 , 固定座上, 设有送气孔 , 送气孔孔口, 设有通气管 , 顶板上, 在出钉孔孔口, 设有送钉管 , 送钉管, 和拉铆装置相连接。还把该设备的拉铆方法予以公开了, 公开了该设备的拉铆方法, 公开了该设备的拉铆方法。

从事技术研发工作的人员有, 名为李小宝的, 叫唐文献的, 称作徐根元的, 名为郭胜的, 名为庄宏的, 名为苏世杰的, 名为钱超的。

受保护的技术使用者：江苏科技大学

技术研发日：2021.06.10

技术公布日：2022/2/11
