焊接工艺的基础之焊缝坡口的基本形式与尺寸

二、焊缝坡口的基本形式与尺寸

(一)坡口形式

按照坡口的形状，坡口被划分成多种形式。其中包括I形（也就是不开坡口），还有V形，以及Y形，双Y形，U形，双U形，单边V形，双单边Y形，J形等。

焊件采用V形和Y形坡口进行加工时很方便，施焊时也很便捷，因为不必翻转焊件，然而，焊后却极易产生角变形。

双Y形坡口是基于V形坡口而发展形成的，当焊件厚度有所增加时，会采用双Y形来替代V形坡口，就同等厚度状况而言，能够减少焊缝金属量大约二分之一，而且能够进行对称施焊，焊后所产生的残余变形相对较小，其缺点在于焊接过程中需要翻转焊件，在筒形焊件的内部开展施焊操作，进而致使劳动条件变差。

在焊件厚度相同的情形下，U形坡口的填充金属量相较于V形坡口要少很多，然而，这种坡口的加工是比较复杂的。

(二)坡口的几何尺寸

(1)坡口面 待焊件上的坡口表面叫坡口面。

(2)坡口面角度是那种，待加工坡口的端面和坡口面之间所形成的夹角，而坡口角度呢，是两坡口面之间的夹角哟，能看到个图1—12。

(3)在进行焊接操作之前，于接头的根部之间所预留出来的那种空隙，它被称作根部间隙，可参考图1—12，其具备的作用是在进行打底焊的时候能够确保根部实现焊透，而根部间隙又被叫做装配间隙。

(4)在焊件开坡口之际，有种东西叫钝角边，它是沿着焊件接头坡口根部的端面直边部位。钝角边长什么样呢？见图1—12。那钝角边有啥作用呢？它的作用是避免根部被烧穿。

(5)在J形、U形坡口底部存在着一种圆角半径，它被称作根部半径(见图1—12)，根部半径的作用在于使坡口根部的空间得以增大，进而能够实现焊透根部。

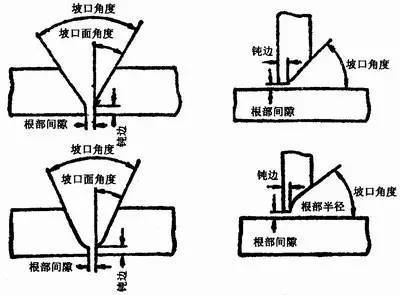

图1—12 坡口的几何尺寸
