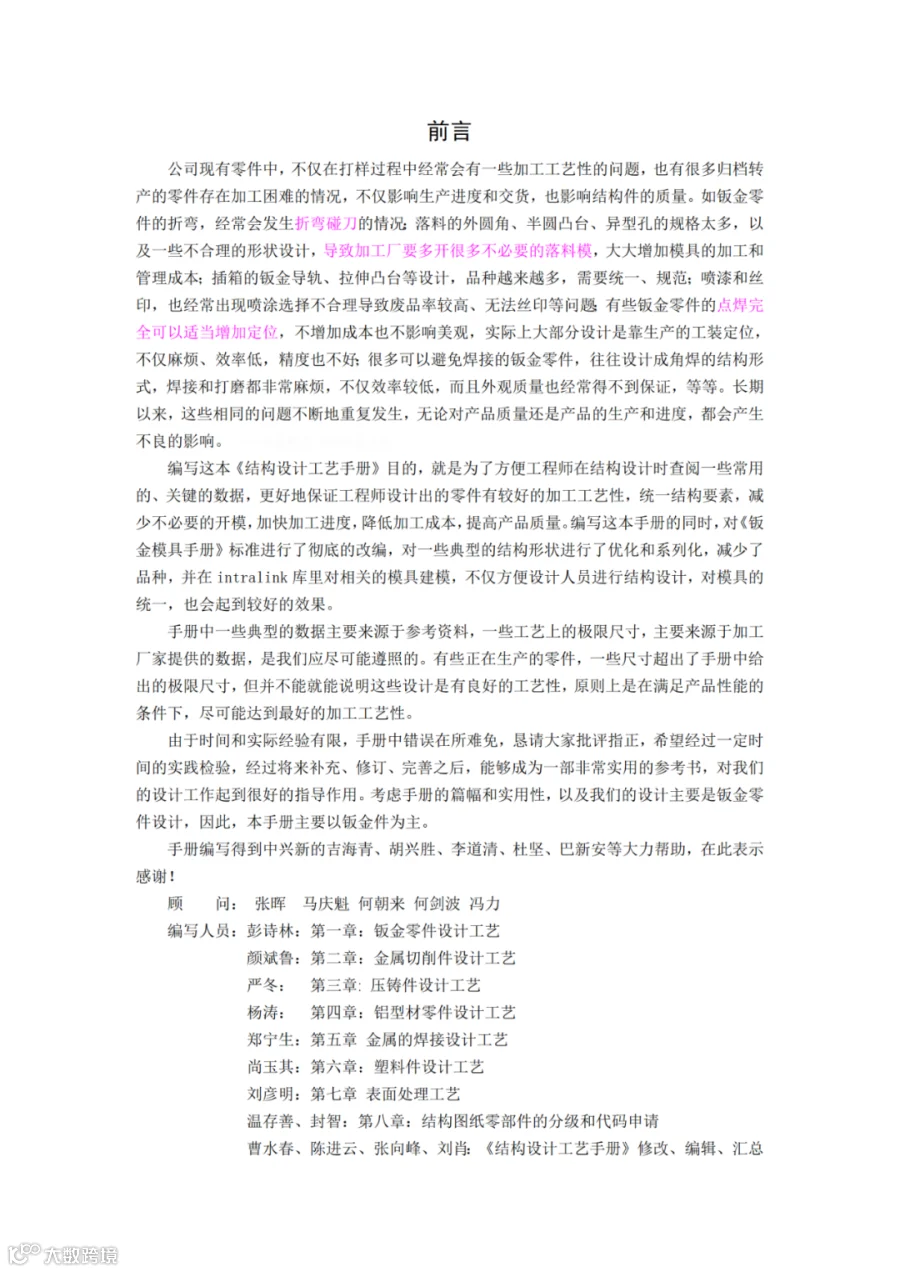

钣金件结构工艺设计手册.pdf（免费下载）

因重量轻, 且强度高、成本低，钣金件被广泛应用于汽车、家电及设备外壳等领域。然而, 若设计忽视工艺特性, 便容易导致折弯开裂, 或者装配困难, 又或者成本上升。本文从设计原则、材料选择、结构规范与工艺适配这四个方面, 系统梳理钣金结构设计的关键要点, 以此帮助提升可制造性与产品可靠性。

一、兼顾性能与工艺的设计核心原则, 要求钣金件满足强度与刚度要求，还要避免过度设计。比如设备外壳提升其刚度, 可通过增设加强筋来实现, 而非只是单纯增加板厚。实践中表明, 2mm钢板加筋结构与4mm无筋结构相比, 成本降低30%, 重量减轻40%。同时, 应确保折弯、冲孔等工艺的可行性, 避免出现封闭结构等不可加工的设计。兼顾装配与维修的结构设计, 要预留装配空间, 像螺丝孔周围至少得保留15mm操作空间来适配扳手；卡扣连接要设置拆卸缺口。对于易损部件, 像面板、接口板这类, 适宜采用能够拆卸的结构, 以此来防止因焊接固定而致使整体进行更换。另外, 在兼顾到批量生产以及成本的情况下, 当进行批量生产之际, 应当尽可能地去整合零件、减少焊接的工序；要统一非标结构尺寸, 比如把所有功能孔都统一成直径为φ5mm的圆孔, 防止φ5与φ5.5mm混合使用, 进而降低模具更换的频率, 提高生产的效率。二、材料选择, 常用的材料包含冷轧钢就是SPCC、镀锌钢是SGCC、不锈钢为304/316以及铝合金是5052/6061, 在选材的时候需要结合使用的环境与工艺的需求:

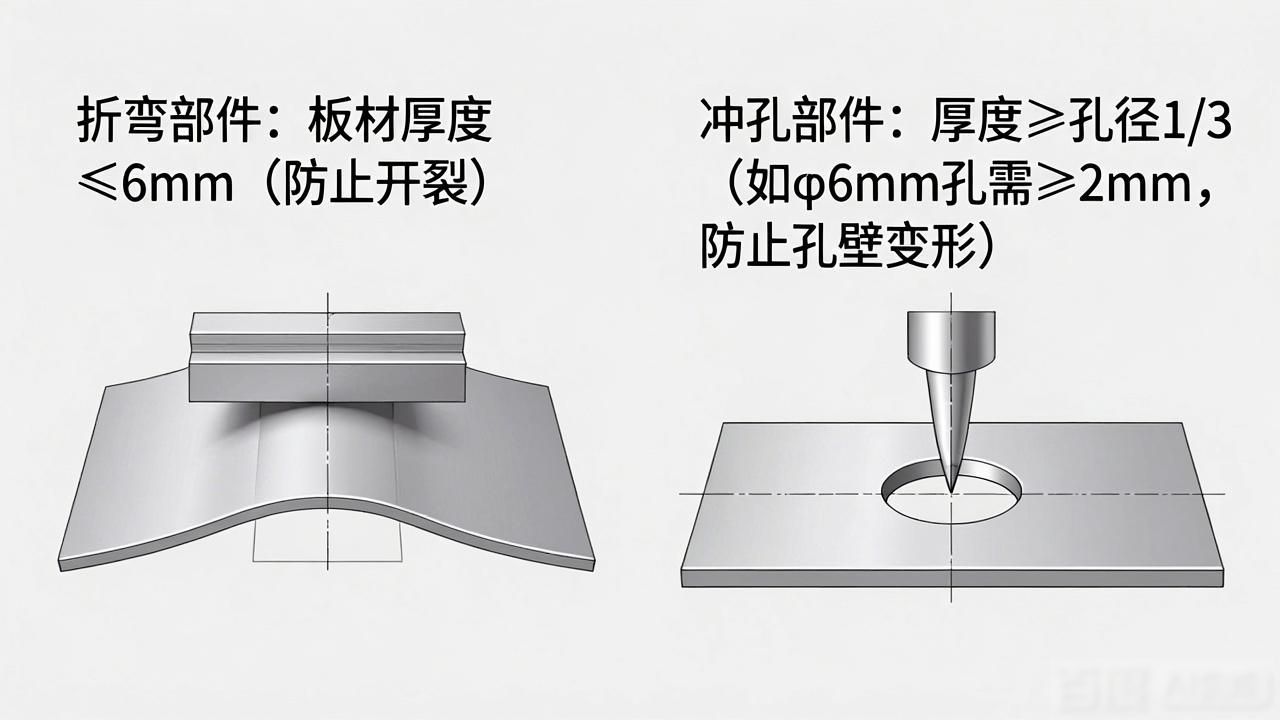

留意, 用于折弯的部件, 其板材的厚度, 在通常情况下, 是不会超过6mm的, 目的在于防止出现开裂的状况；而去进行冲孔操作的部件, 其厚度呢, 应当是不小于孔径的1/3才可以的（就好比φ6mm的孔, 与之对应的板材厚度, 要≥2mm）, 这样做是为了避免孔壁发生变形。

三、有关常见结构设计的行为准则, 包含、折弯结构, 含有、冲孔结构, 配备、加强筋设计, 拥有、焊接结构, 具备、翻边结构。

综上所述, 钣金结构设计中, 其重点之处在于“使设计能够得以落地”, 也就是在达成性能要求的状况下, 全面且充分地去考量工艺方面的可行性以及成本的控制情况。唯有掌握材料的特性、结构规范以及工艺匹配关键要点, 才能够成功达成“好制造、好用处、价格便宜”这样高效能且具备效益的设计目标。
