一种狭小空间手动压铆工具的制作方法

此技术归属于航空工艺装备范畴, 也就是工装, 它关联到飞机于制造以及装配进程里, 施工空间狭窄区域的小铆钉压铆工具, 还涉及一种狭小空间的手动压铆工具。

背景技术：

1、在飞机装配时, 压铆钳用于铆钉压铆, 在某些结构不开敞、压铆设备无法工作的部位。现今, 于飞机装配进程里, 机身部分会因长桁与框之间施工空间小, 致使普通压铆机或压铆钳无法开展工作, 其他铆接方式也会因铆枪等设备体积的影响而无法开展工作。普通的压铆钳会因局部狭小区域的限制, 直接对铆接的质量以及工作进度产生影响, 并且在施工时容易致使工具碰伤产品从而产生新的质量问题。

技术实现思路

1、实用新型目的

2、本实用新型给出了一种压铆钳, 它操作便利, 效率较高, 质量稳定, 是用于施工空间狭小部位的简便且有效的工具。它能够降低操作人员的工作强度, 提升装配效率以及产品质量, 格外适用于飞机施工空间狭小部位的铆钉压铆。

3、技术方案

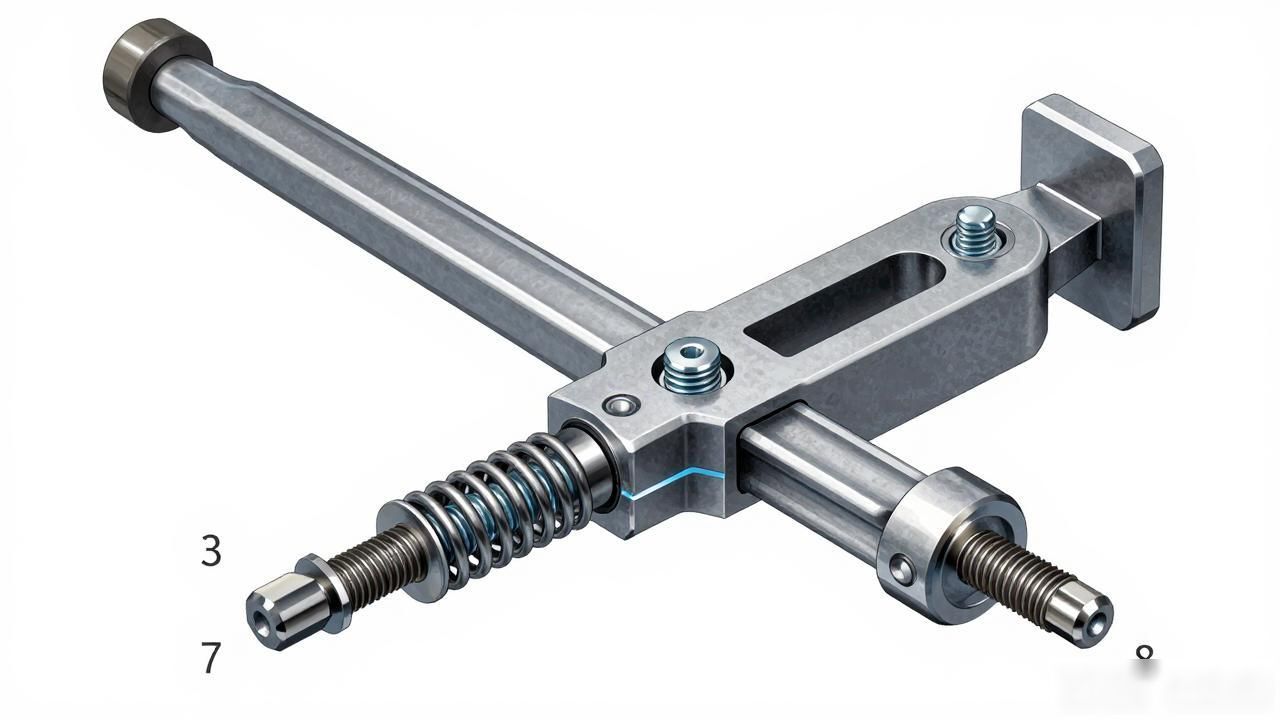

4、那是一种适用于狭小空间的手动压铆工具, 它含有部件, 有短压紧件1, 还有长压紧件2, 另外有施力手柄3, 以及转轴螺钉4, 再有滚圈5, 还有弹簧6, 螺纹压铆头7, 镦头压块8, 施力手柄3被划分成操作端和顶起端哦, 在操作端和顶起端交接的地方, 借助转轴螺钉4和长压紧件2相连, 顶起端的顶端那儿设置有滚圈5, 滚圈5和短压紧件1的接触端相接触, 接触端上面有凸轮结构, 短压紧件1与长压紧件2以耳片形式通过转轴螺钉4连接, 短压紧件1与长压紧件2之间存在弹簧6, 短压紧件1工作端上面有内螺纹, 镦头压块8螺接在内螺纹里面, 长压紧件2工作端上面有内螺纹, 螺纹压铆头7螺接在内螺纹里面, 并且螺纹压铆头7高度是可以调节的, 工作之时, 松开施力手柄3, 让短压紧件1、长压紧件2自由张开到最大程度, 把张口对准需要压铆的铆钉, 施加力量压下施力手柄3使得短压紧件1和长压紧件2对铆钉头和铆钉杆施加压力, 从而完成压铆。

5、更进一步来说, 在所述操作端以及顶起端相交接的地方, 借助叉耳结构进行小间隙配合, 并且运用转轴螺钉4来实现连接。

6、此外, 在装置中被叫做施力手柄3的操作端那里, 设置有滚花, 其作用在于, 能更便利地让使用者手持并开展操作。

7、更进一步来说, 那个名为弹簧6的部件属于复位弹簧，在完成压铆这个操作后, 一旦松开操作端, 在复位弹簧所产生的作用之下, 接触端会向下压顶起端, 进而致使施力手柄3回复到最开始的位置。

8、再者, 螺纹压铆头7, 其镦头压块8的表面粗糙度ra小于或等于0.8。

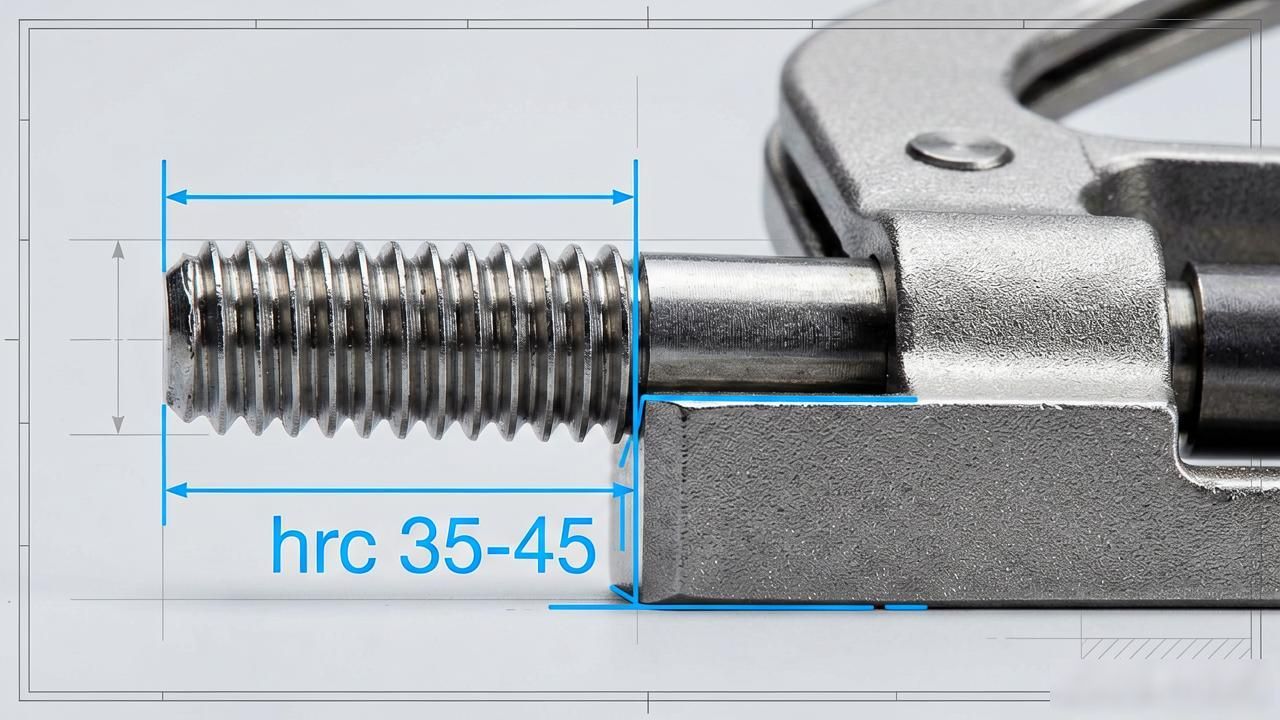

9、进一步而言, 螺纹压铆头7, 其表面硬度hrc处于35至45的范围, 镦头压块8, 其表面硬度hrc同样是35至45。

10、本申请的有益效果在于：

11、工具具备使用便利的特性, 其结构呈现出简单的特点, 有着较广泛的适用性。本实用新型对传统压铆钳的结构形式予以吸取并实施了改进, 致使其头部变得更小, 更契合于结构存在限制的区域开展施工, 并且于压铆钳的头部增添了能够调节的螺纹压头, 以此可适应不同长度铆钉的压铆需求。在施力手柄1的端头添加了圆形滚圈5, 降低了压铆过程当中的机械摩擦, 使得压铆操作的时候更加省力。

12、在实际运用当中, 本实用新型收获了很好的成效, 其具备良好的稳定性, 操作简便, 提升了结构施工空间狭小之处的压铆效率, , 降低了损伤施工周边产品的风险。

13、3.特别适用于飞机施工空间狭小部位铆钉压铆。

技术特征：

1.一种用来在狭小空间进行手动压铆的工具, 它有这样一些特征, 它包含短压紧件, 长压紧件, 施力手柄, 转轴螺钉, 滚圈, 弹簧, 螺纹压铆头, 镦头压块, 施力手柄被分成操作端和顶起端, 在操作端和顶起端交接的地方, 借助转轴螺钉和长压紧件相连, 顶起端的顶端有滚圈, 滚圈和短压紧件的接触端相接触, 接触端有凸轮结构, 短压紧件和长压紧件以耳片形式通过转轴螺钉连接, 短压紧件和长压紧件之间有弹簧, 短压紧件工作端有内螺纹, 镦头压块螺接在内螺纹里, 长压紧件工作端有内螺纹, 螺纹压铆头螺接在内螺纹里且其高度可以调节, 工作的时候, 先放松施力手柄, 让短压紧件、长压紧件自由张开直到最大, 把张口对准要压铆的铆钉, 然后施力压下施力手柄, 致使短压紧件与长压紧件对铆钉头和铆钉杆施加压力, 从而完成压铆。

2.有一种工具, 它是如权利要求1所述的那种, 其具有这样的特征, 在操作端与顶起端交接的地方, 借助叉耳结构进行小间隙配合, 并且采用转轴螺钉来连接。

3.依据权利要求2所描述的的工具, 其与众不同的特点在于, 在施力手柄的操作一端设置了滚花, 以此达成便于进行手持操作的目的。

4.对于如权利要求3所描述的工具, 其具备这样的特征, 那就是所提及的弹簧属于复位弹簧, 在完成了压铆这个操作之后, 将操作端松开, 在复位弹簧所产生的作用之下, 接触端会使顶起端向下压, 从而致使施力手柄恢复到最开始的位置。

5.具有如权利要求4所描述的工具, 其具备这样的特点, 螺纹压铆头的表面粗糙度ra小于或等于0.8, 镦头压块的表面粗糙度ra也在小于或等于0.8的范围。

6.按照权利要求5所讲的那种工具, 它具有这样的特点, 螺纹压铆头的表面硬度hrc处于35到45这个范围, 镦头压块的表面硬度hrc同样是35到45。

技术总结

本技术所属的领域是航空技术领域, 其中工艺装备简称为工装, 它关系到飞机在制造以及装配进程里, 施工空间狭窄地方小铆钉的压铆工具。还涉及一种狭小空间的手动压铆工具。该工具包含短压紧件、长压紧件、施力手柄、转轴螺钉、滚圈、弹簧、螺纹压铆头、镦头压块, 本技术借鉴了传统压铆钳的结构形式做了改进, 让其头部变得更小, 更适宜在结构受限区域施工, 而且在压铆钳头部增添了可调节的螺纹压头, 能够适应不一样长度铆钉的压铆要求。在施力手柄的端头之处, 增添了圆形的滚圈, 由此减少了压铆进程当中的机械摩擦情况, 使得在进行压铆操作之际, 变得更为省力。

技术研发人员：向军,王晨光,魏学志,余涵,方勇军

受保护的技术使用者：

技术研发日：

技术公布日：2025/7/14
