铆焊与铆焊加工：工艺详解与应用指南

铆焊与铆焊加工：工艺详解与应用指南

在机械制造领域, 在航空航天范畴, 在汽车工业当中, 铆焊技术凭借其独具一格的连接优势, 成为了不可缺少的工艺方法。

存在着一种焊接方式叫铆焊, 它属于电焊的范畴, 其又被划分成冷铆以及热铆两类, 冷铆指的是利用铆钉来进行连接, 热铆是借助高温把两种金属的连接部位熔合在一起, 该工艺特别适合用于连接由不同材料制成的零件, 一个之上带有铆柱的零件, 其冒有深入另一个带有孔的零件之中, 之后经由塑料的冷流或者熔化, 致使铆柱发生变形进而形成铆钉头, 最终将两个零件进行机械性的锁紧并使其连在一起。

01 铆焊工艺的基本原理与分类

依据其工作原理以及加热方式互相不一样之情况, 铆焊工艺能够划分成好多不同的类型, 每一种类型都存在其专门特定的应用场景, 还有各自独特的优势。

热铆焊接属于其中极为常见的形式里的一种, 于热铆焊接之时, 压缩焊头发热, 所以在铆柱上形成铆钉头所需压力较少, 并且铆钉头之中产生的残余应力也较少, 此工艺能够应用于比冷铆焊范围广阔得多的热塑性材料当中, 涵盖玻 璃填充材料, 它典型的焊接周期为1至5秒。

热铆焊接与之不一样, 冷铆焊接借助高压致使铆柱发生变形 , 因冷流致使铆柱区域生成大的应力, 所以这种方法只适用于延展性相对较好的塑料。

随着技术的发展，出现了更多先进的铆焊方法：

热气铆焊接, 乃是采用过热空气流当方式来给铆柱加热, 借助铆柱周围的气管达到传热目的。之后, 独立存在的冷焊头放低, 进而压缩铆柱。

运用焊头给出的超声波能量去把铆柱化作液体, 这便是超声波铆焊接, 在焊头维持的压力之际, 化作液体的铆柱材料流进焊头里面的型腔当中, 从而塑造出所需要的铆钉头设想样子, 这种办法典型的焊接周期比2秒短, 能够用手持焊头来开展焊接。

02 铆焊加工的关键技术参数

多种技术参数对铆焊加工的质量有着显著影响, 于铆接技术而言, 因其内部机械连接结构繁杂, 打钉时内部条件以及外部条件要求高使然, 致使铆接质量不稳定这种状况容易滋生从而还会引发维护成本高等问题。

针对1.2mm +3.5mm 6082-T6铝合金板件展开的研究显示, 螺钉转速、进给速度以及监测设定值都属于铆接工艺参数相关范畴, 运用正交试验法, 有能够对铆接工艺予以优化的可能性, 举例来说, 借助优化这些参数, 对于该铝合金板件做研究, 在孔成形阶段是可以得到对应的铆枪最大下压力以及最优工艺参数组合的数据结果而言, 工艺参数优化是提高铆接质量绕不开的关键要点。

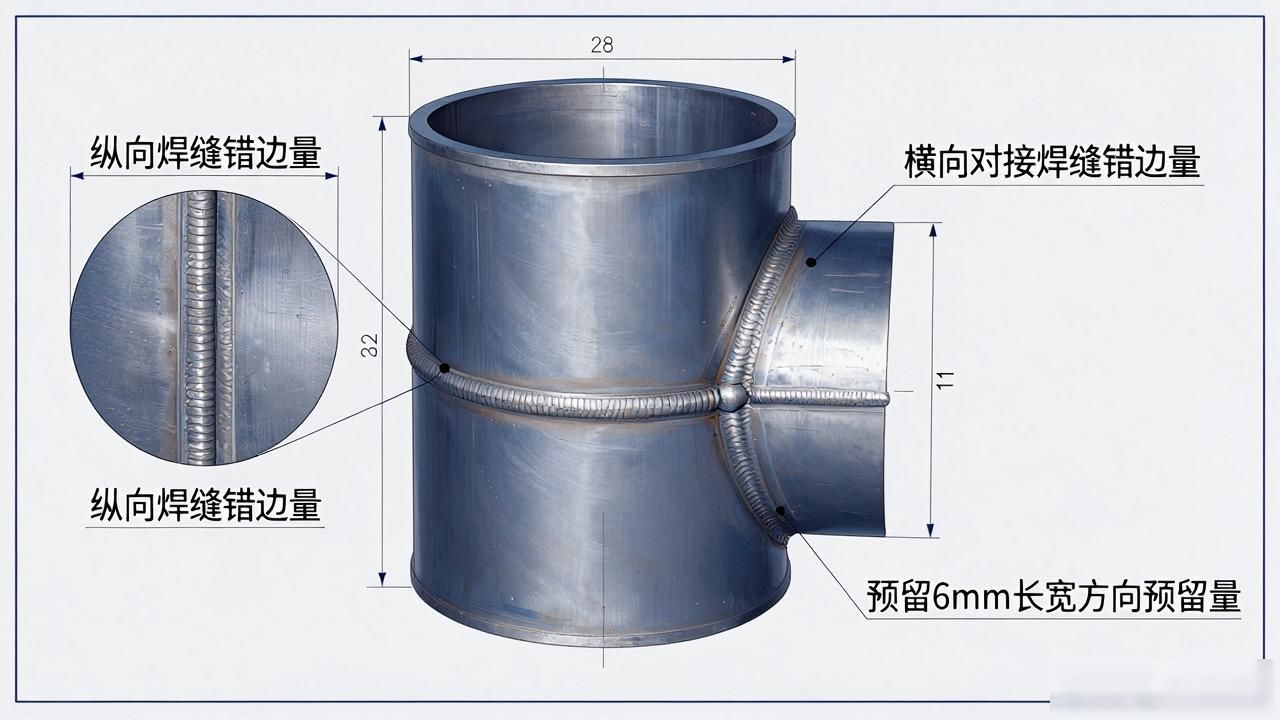

关于铆装的一般技术要求, 那是相当严格的。就拿铝合金压力容器来说, 筒体的纵向焊缝, 其错边量得符合特定规定。并且, 筒体的横向对接焊缝, 错边量同样要符合特定规定。另外, 鉴于考虑到剪切后铣坡口以及焊接收缩这些因素, 筒体在铆装焊接之前, 是需要预留适当的长宽方向预留量的, 比如说6mm。

最终质量会受到焊接参数选择的决定性影响。比如说铝合金筒体焊接这种情况:

等离子焊接能够用于筒体外纵缝, 焊丝直径是1.6 mm, 至于电弧电压, 其范围在19至25 V, 焊接电流处于270到300 A这个区间, 而焊接速度是12至15 cm/min。

在筒体内, 纵缝能够采用手工TIG焊接, 焊丝使用直径为1.6毫 米的, 电弧电压处于15至20伏特之间, 焊接电流是320至380安培, 焊接速度为15至20厘米每分钟。

03 铆焊在不同行业的应用实例

铆焊技术凭借独有的优势, 在诸多工业领域里获得了广泛运用, 汽车工业是铆焊技术重要的应用领域当中的一个, 铆接技术系汽车装焊车间常见的连接技术, 借助对设备开展内部连接改造、铆枪分级管理、维护保养策略修正、测试环节管理等方面的优化, 能够有效降低现场断钉等质量问题, 提升设备综合效率（OEE）, 且减少日常维护成本。

于压力容器制造之时，铆焊工艺同样起着关键作用, 以5083铝合金制成的压力容器为例说明, 该种合金具备耐腐蚀的特性, 其加工性能以及焊接性能相对较好, 且同时质量较轻、比强度较高, 所以在高压开关行业被广泛运用。

通过合理的铆装和焊接顺序，可以有效控制变形，确保产品质量。

其他重要应用领域包括：

电信行业：在通信设备制造中发挥重要作用。

电子行业：特别是印刷电路板的制造。

医疗设备：对精密度和可靠性要求极高的领域。

消费用品：广泛用于各种日常消费品的生产。

04 铆焊质量控制的专业技巧

欲达成高质量的铆焊加工状态, 所必需施予严格管控的、存在于多个方面。铆装以及焊接顺序的挑选, 对于产品质量表现出相当可观的影响作用。以铝合金壳体制造作为实例来讲, 不一样的铆装方案将会致使不一样的结果产生。

比较三种方案后发现, 方案二, 也就是采用分步铆装和焊接的那个方案, 能让人员利用率以及设备利用率达到最高, 工时是最短的, 还能减少一次校正工序。在这种方案的情况下, 焊接后的内径尺寸差, 也就是Dmax减去Dmin, 小于或等于3mm, 这能够满足设计要求以及安装要求。

无损检测是确保铆焊质量的重要手段。对于压力容器等关键设备：

焊缝A1、A2这类A类焊缝, 需在焊完之后的24个小时, 开展X射线检测。

C、像焊缝C1, 这般是D类焊缝, 焊缝C2是D类焊缝, 焊缝C3也是D类焊缝, D1同样属于D类焊缝, 在焊后24小时的时候, 要进行着色检测。

探测得出的结果, 需要吻合有关的行业标准, 像是JB/T4730焊缝Ⅰ级标准。

验证铆焊质量的最后一道关口是耐压检测, 依据设计要求, 将焊好的罐体, 放到特定水压下（像1.2 MPa）, 保压一定时间（比如5分钟）来开展检漏测试, 合格的容器应不存在漏水情况, 没有明显变形以及声响, 并且实际耐压力要达到设计要求。

05 铆焊加工常见问题与解决方案

于铆焊加工进程当中, 极有可能遭遇各式各样的问题, 而铆接质量处于不稳定状态此类情况, 乃是相对较为常见的问题里的其中一个。针对于铆接技术质量呈现不稳定状况的这一问题, 能够依靠设备内部连接实行改造、对铆枪展开分级管理、对维护保养策略予以修正以及对测试环节进行管理等多个方面的优化举措, 从而将其解决。

由于焊接会导致变形, 这是又一个较为常见的挑战之一。若要减少因焊接而产生的变形, 可借助选择适宜的装配方式以及焊接顺序来达成。举例来说, 方案二采用先把母筒以及其对应的母筒法兰进行装配操作, 此时开始焊接C1、C2；接着对支筒以及支筒法兰予以装配，随后完成C3的焊接；最终将两个已经做好焊接工作的整体部件开展装配进程, 进而实施D1的焊接, 相较于其他方案而言, 这种方式能够更有效地对变形加以控制。

断钉问题的解决方案包括：

进行设备内部连接改造，提高设备稳定性。

实施铆枪分级管理，确保使用合适的铆枪。

修正维护保养策略，定期检查和维护设备。

加强测试环节管理，及时发现问题并解决。

06 如何选择专业的铆焊加工服务

在挑选专业的, 用于铆焊加工的服务之际, 诸多因素需加以考量。其中, 技术能力是首位应予以考虑的。一个称得上专业的铆焊加工服务商, 理应具备种类丰富多样的铆焊设备, 以及相应的技术, 以此能够应对不同的材料, 还有产品所提出的需求。而且, 他们得熟知不同铆焊工艺所具备的优点与缺点, 并且可以依据客户给出的需求, 推荐最为适宜的方案。

另一个重要考量点是质量保证体系, 可靠的服务商理应拥有完善质量控制流程, 这涵盖原材料检验直至成品测试的全过程质量控制, 他们要运用标准无损检测方法, 譬如X射线检测以及着色检测, 以此确保产品质量。

经验与专业知识的考量包括：

服务商在特定行业（如汽车、压力容器等）的经验。

对铆焊工艺参数的深入理解和优化能力。

解决常见铆焊问题的能力，如变形控制、断钉问题等。

提供全面检测报告和认证的能力，确保产品符合相关行业标准。

由于制造业朝着轻量化、高强度的方向迈进, 以至于铆焊技术持续进步, 现代铆焊加工达成了自动化与智能化的升级, 借助正交试验以及参数优化, 能够精准控制铆接质量, 并且为生产线上的机器人选型给出可靠依据。

当要挑选适宜的铆焊加工服务之际, 一定要留意供应商的质量控制体系以及行业经验, 以此保证他们能够给出契合标准的热铆, 或者是冷铆, 又或者是超声波铆接的解决方案。
