一种薄钢板风管连体法兰快速铆接工具

(19)国家知识产权局

(12)发明专利

(10)授权公告号

(45)授权公告日

2023.05.09

(21)申请号2.5

(22)申请日2021.03.31

(65)同一申请的已公布的文献号

申请公布号

(43)申请公布日2021.07.09

(73)拥有专利权的人所在地为, 上海市浦东新区, 东明路2000号, 万科五玠坊北楼508。

(72)发明人徐艳梅李状刘芮良

(51)IntCl

/38(2006.01)

/42(2006.01)

/14(2006.01)

/20(2006.01)

审查员熊妮

权利要求书1页说明书5页附图5页

13

(54)发明名称

一种薄钢板风管连体法兰快速铆接工具

(57)摘要

涉及铆接工具技术领域, 本发明提供一种薄钢板风管连体法兰快速铆接工具, 该工具包括装置本体, 装置本体右端安装有一处把手, 装置本体前端是一处铆接底座, 装置本体后端为一处液压杆, 装置本体左右两端分别各安装有支撑装置, 装置本体借助两处多杆式伸缩杆与定位固定装置右端相连, 定位固定装置底端滑动连接着一处支夹脚, 本发明便于依靠支夹脚与定位固定装置内侧对相邻两薄钢板风管的法兰盘实施夹紧, 同时固定两薄钢板风管的法兰盘的相对位置, 让本装置左端放置于作业开展的相应基准位置上, 并且当把手带动液压杆前端到达不同对应铆接钉位置时进行铆接, 而且支撑装置提升了拉动把手进行移动式铆接时装置整体移动的顺畅度以及装置整体的稳定性。

CN

权利要求书1/1页

1.有一种东西叫薄钢板风管连体法兰快速铆接工具，它的特征在于, 先是有着装置本体(1)。这个装置本体(1)的右端位置安装了一处把手(101)。装置本体(1)的前端属于一处铆接底座(102)。装置本体(1)的向后那边则是一处液压杆(103)。在装置本体(1)的左右两端, 各自安装有支撑装置(4)。装置本体(1)通过两处多杆式伸缩杆(2)与定位固定装置(3)的右端连接在一起。定位固定装置(3)的底端滑动着连接一处支夹脚(304)。定位固定装置(3)的底端安装在相邻两薄钢板风管(5)上面。薄钢板风管(5)的左右两端设有法兰盘(501)。法兰盘(501)的左右两端各设有两处定位孔(502)。法兰盘(501)的四面各开设有铆钉孔(503)。并且两处定位孔(502)连线的中点处在相邻两铆钉孔(503)的连线上。定位固定装置(3)的底端设有两处定位销轴(302)。这两处定位销轴(302)分别滑动连接于法兰(501)一侧的两处定位(952)上。支夹脚(304)底端内侧开设有两处卡槽(305)。定位固定装置(最抵底端设有)两处定位销轴(302)卡接于支夹脚/(304)底端内侧开设的两处卡槽(305)上。铆接底座:(102)/内侧开出一处钉滑槽(1021)。铆钉孔(503)内插装的铆接钉(5031)头滑动, 连接于铆接底座(192/内侧开出的钉滑槽(1021)上。装置本体(1)左右两侧各焊接有一处支撑板(109)*)。‘支撑板(1%左右两侧各安装有两处支撑装上(4)。而且支撑板104右两侧各开设有一处因花, )这程装且4)包括长成(401);弹簧(402)和双轮组(403)。长滑柱(goj:于支撑板(“4)上开口1的的圆滑槽(1041)内。弹簧(402)滑动连接手长滑柱(401)上。并且弹簧(402)放在支撑板(:(104)”下端。双轮组(403)转动连接于长滑柱“(401)底端。

2.有一种如权利要求1所述称作薄钢板风管连体法兰快速铆接工具的东西, 它有这样一些特征，所述定位固定装置的下端, 开设有一处长滑槽, 长滑槽之内, 转动连接着一处螺纹旋杆, 支夹脚的顶端, 滑动连接在长滑槽内, 支夹脚的顶端, 开设有一处螺纹孔。随后, 支夹脚的顶端, 螺纹连接在螺纹旋杆上。

3.有一种薄钢板风管连体法兰快速铆接工具, 如果它是权利要求1中所描述的那种, 那么它具这样的特征, 有多杆式伸缩杆, 该伸缩杆的左端布置了一处螺纹接头A, 多杆式伸缩杆的右端安排了一处螺纹接头B, 定位固定装置的右侧开设了两处螺纹接口B, 装置本体的左端开设有两处螺纹接口A, 多杆式伸缩杆左端的螺纹接头A用螺纹连接的方式连接在了定位固定装置右侧的螺纹接口B上, 多杆式伸缩杆右端的螺纹接头B以螺纹连接的形式连接在了装置本体左端的螺纹接口A上。

4.权利要求1当中所提到的薄钢板风管连体法兰快速铆接工具, 其具有这样的特征, 装置本体（1）右侧所安装的把手（101） 呈现半环状, 把手（101）外壁之上安装着一处按钮开关（1011）, 并且按钮开关（1011）借助线路和液压杆（103）相连接。

说明书1/5页

一种薄钢板风管连体法兰快速铆接工具

技术领域

本发明所属的领域是铆接工具技术领域, 进一步来讲, 尤其特别涉及的是一种针对薄钢板风管连体法兰的, 能够实现快速铆接的工具。

背景技术

用于空气输送和分布的管道系统是风管, 风管有复合风管和无机风管这两种, 在我国使用量大面广的是薄钢板风管, 薄钢板风管的连接方式分共板法兰和角钢法兰, 共板法兰只适合最大边长小于的中低压风管, 常用的消防管道、大横截面管道、中高压管道都必须用角钢法兰链接, 且每1.25米一个, 每个法兰又在链接面周长上必须在150mm范围内有一个铆接点, 铆接次数过多, 重复工作量大。

带有快速铆接功能的薄钢板风管连体法兰工具，可参考号专利, 它主要涵盖挂钩板、垫块以及手柄组件, 垫块上端面作为工作面, 挂钩板与垫块工作面呈垂直状态, 并且一端固定于垫块某个侧面, 另一端超出垫块工作面同时端部设有倒U字形卡扣, 手柄组件包含横手柄与纵手柄, 横手柄设于挂钩板所在侧面且与该侧面垂直, 纵手柄置于垫块底面且与底面垂直。

现在有类似的那种薄钢板风管连体法兰快速铆接工具, 运转的时候, 可调节的成效比较糟糕。因为相邻的风管, 每一边铆接的次数太多了, 不容易针对每一边多组铆钉开展快速且有效的铆接工艺。并且, 缺少一种能对两法盘实施固定夹紧样式的、能够定位基准位置的装置。而且, 装置在移动之际, 没办法具备较好的支撑稳定性。

发明内容

本发明提供一种薄钢板风管连体法兰快速铆接工具, 目的是解决上述技术问题, 因为存在着一些难题, 现有类似工具调节效果差, 相邻风管每边铆接次数太多引发问题, 不易实现对每边多族铆钉快速有效铆接工艺, 还缺对两法盘固定夹紧的能定位基准位置的装置, 并且装置移动时支撑稳定性不佳。

本发明有薄钢板风管连体法兰快速铆接工具, 此工具的目的是什么, 其功效又是怎样, 是由以下这些具体技术手段所达成哦。

有一种工具, 它专门用于薄钢板风管连体法兰的快速铆接, 这工具叫做薄钢板风管连体法兰快速铆接工具, 它有一个装置本体, 在装置本体的右端处安装着一处把手, 装置本体的前端是一处铆接底座, 装置本体的后端是一处液压杆, 装置本体的左右两端各自安装有支撑装置, 装置本体经由两处多杆式伸缩杆跟定位固定装置的右端相连接, 定位固定装置的底端滑动连接着一处支夹脚, 定位固定装置的底端安装在相邻的两片薄钢板风管上, 而薄钢板风管的左右两端设置有法兰盘。

更进一步来说, 那个法兰盘的左边和右边相应位置, 各自都设置有两处定位孔, 法兰盘的四个面, 每个面都开设有铆钉孔, 并且, 两处定位孔连线所形成的中点, 放置在相邻的两个铆钉孔的连线之上。

进一步而言, 所述定位固定装置的底端布设有两处定位销轴, 这两处定位销轴, 分别以滑动连接的方式, 与法兰盘一侧的两处定位孔相连, 支夹脚的底端内侧, 开设有两处卡槽, 此地的定位固定装置底端设有。

3CN B

说 明 书 2/5页

有两处定位销轴卡接于支夹脚底端内侧的两处卡槽上。

进一步而言, 所述定位固定装置的下端, 开设有一处长滑槽, 在这长滑槽内, 转动连接着一处螺纹旋杆, 支夹脚的顶端, 滑动连接于长滑槽之内, 支夹脚的顶端, 还开设有一处螺纹孔, 支夹脚顶端通过螺纹连接, 于螺纹旋杆上。

推进而言, 所述多杆式伸缩杆的左端设有一处螺纹接头A, 多杆式伸缩杆的右端设有一处螺纹接头B, 定位固定装置的右侧开设有两处螺纹接口B, 装置本体的左端开设有两处螺纹接口A。多杆式伸缩杆的左端位置处的螺纹接头A是以螺纹形式连接于定位固定装置右侧的螺纹接口B之上的, 多杆式伸缩杆右端的螺纹接头B采用螺纹连接的方式连接于装置本体左端的螺纹接口A上面。

更进一步来说, 在所述铆接底座的内侧, 有着一处被开设出来的钉滑槽, 而在铆钉孔之内插装着的铆接钉头, 它是在与这样一处位于铆接底座内侧的钉滑槽之上, 产生滑动连接的。

而且, 安装在所述装置本体右侧的把手呈半环状, 并且, 在该把手的外壁安装有一处按钮开关, 同时, 该按钮开关借助线路和液压杆相连。

装置本体的左右两侧, 各有一处支撑板被焊接，在支撑板的左右两侧, 各安装存在一处支撑装置, 并且, 在支撑板左右两侧, 各开设了一处圆滑槽。

进而, 所述支撑装置含有长滑柱, 还有弹簧以及双轮组, 长滑柱在支撑板上的圆滑槽内是滑动连接的, 弹簧在长滑柱上进行滑动连接, 并且弹簧处于支撑板下端处, 双轮组在长滑柱底端是转动连接的。

与现有技术相比,本发明具有如下有益效果,

定位固定装置被设置, 这有利于两处定位销轴处在分别滑动连接的状态, 连接于法兰盘一侧的两处定位孔之上, 通过转动螺纹旋杆, 螺纹连接在其上的支夹脚会向内移动, 定位固定装置的底端存在着两处定位销轴, 这两处定位销轴卡接于支夹脚底端内侧的两处卡槽上, 支夹脚与定位固定装置的内侧对相邻的两薄钢板风管的法兰盘进行夹紧, 同时固定两薄钢板风管的法兰盘 的相对位置, 让本装置的左端放置在作业开展的相应基准上。

2.设置多杆式伸缩杆, 有利于在定位固定装置的基准下, 让本装置右侧的装置本体便于向外移动, 多杆式伸缩杆左端的螺纹接头A螺纹连接到定位固定装置右侧的螺纹接口B上, 多杆式伸缩杆右端的螺纹接头B螺纹连接于装置本体左端的螺纹接口A上, 这使得多杆式伸缩杆拆装方便。

3.钉滑槽被设置, 这有利于在相应的铆钉孔内插装与相对应的铆接钉, 铆钉孔内插装的铆接钉, 其钉头以滑动的方式连接于铆接底座内侧的钉滑槽上, 当拉动装置本体右侧所安装的把手带动铆接底座滑动时, 不同位置的铆接钉都容易滑动至铆接底座内侧的钉滑槽上, 同时把手的外壁安装有一处按钮开关, 这能够让本装置便于控制液压杆, 在拉动液压杆前端至不同对应铆接钉位置时进行铆接, 借助铆接钉对相邻两薄钢板风管上的法兰盘开展铆接。

4.设置支撑装置, 这有利于双轮组转动连接在长滑柱的下端, 在弹簧进行滑动连接的过程中, 该弹簧连接于长滑柱, 在其作用下, 双轮组的底端始终与薄钢板风管的外壁贴合, 进而提高了在我们拉动把手进行移动式铆接时, 装置整体移动的顺畅程度以及装置整体所具备的稳定性。

附图说明

图1是本发明的前侧轴视结构示意图。

图2是本发明使用时的安装结构示意图。

4CN B

说 明 书 3/5页

图3是本发明中图2中A的局部放大结构示意图。

图4是本发明中定位固定装置的半剖结构示意图。

图5是本发明中多杆式伸缩杆的安装结构示意图。

图6是本发明中支撑装置的半剖结构示意图。

图7是本发明中法兰盘的结构示意图。

图8是本发明中钉滑槽的结构示意图。

图中,部件名称与附图编号的对应关系为,

1、装置的那个本体, 其中有个 101 是把手, 把手里面的 1011 是按钮开关, 还有个 102 是铆接底座, 铆接底座上有的 1021 是钉滑槽, 再有 103 是液压杆, 接着是 104 为支撑板, 支撑板上面设立着的 1041 是圆滑槽, 然后是 105 是螺纹接口A , 另外还有 2 是多杆式伸缩杆, 多杆式伸缩杆上有 201 是螺纹接头A , 以及 202 螺纹接头B , 再就是 3 是定位固定装置, 定位固定装置里头包含 301 是长滑槽, 302 是定位销轴, 303 是螺纹旋杆, 304 是支夹脚, 305 是卡槽, 306 是螺纹接口B , 还有 4 是支撑装置, 支撑装置中有 401 常滑柱, 402 弹簧, 403 双轮组, 最后是 5 是薄钢板风管, 薄钢板风管上存在 501 法兰盘, 502 定位孔, 503 铆钉孔, 5031 是铆接钉并且这一切构成了整个装置具体组成部分。

具体实施方式

鉴于附图以及实施例, 针对本发明之实施方式, 要做进一步详尽的描述。以下这些实施例, 其作用在于对本发明予以说明, 然而却不能够用以对本发明的范围加以限制。

在对于本发明展开描述之际, 需要予以说明的是, 除此之外, 若不存在另有明确规定以及限定的状况, 术语“相连”连同“连接”均可进行一种广义上的理解, 譬如说，它能够成为固定连接, 也甚至可以是可拆卸连接, 或者也许属于一体地连接, 既能够是机械连接, 也可能是电连接, 既能够是直接相连, 并且也可以转而会通过中间媒介做到间接相连。针对本领域之内的普通技术人员这件事情而言, 能够依据具体情况去理解上述术语于本发明当中所具备的具体含义。

实施例,

如附图1至附图8所示,

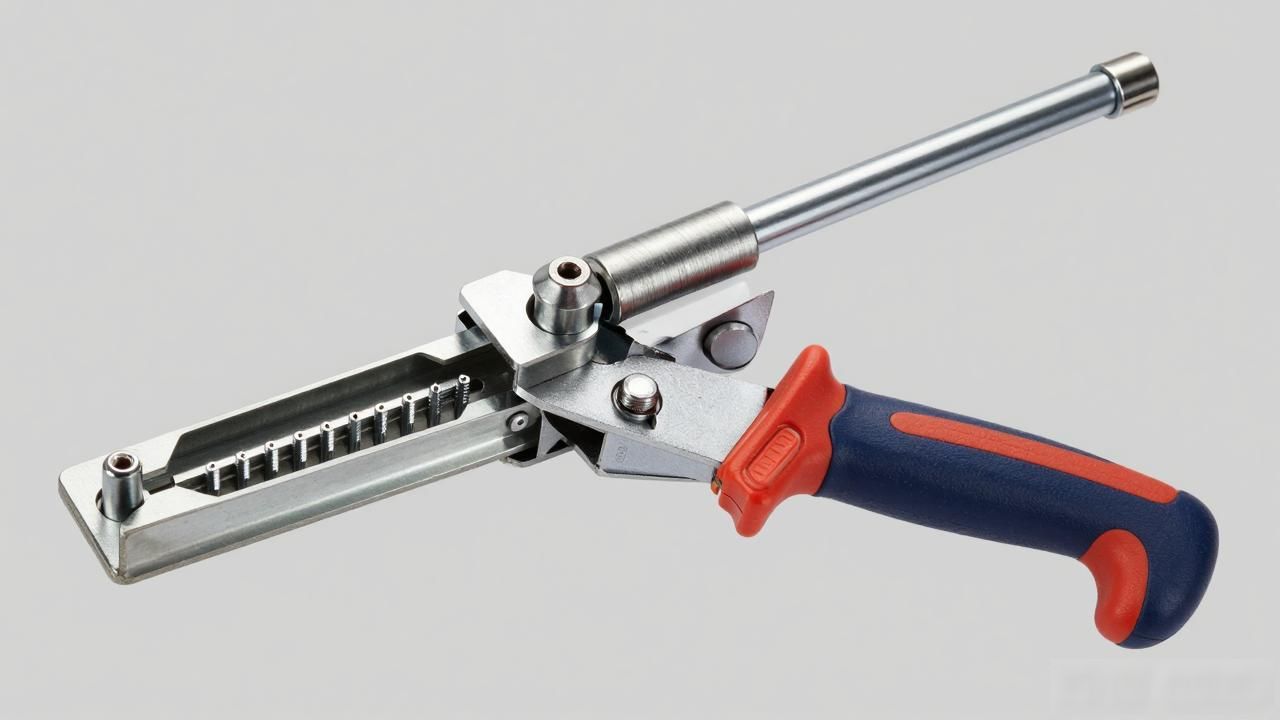

一种薄钢板风管连体法兰快速铆接工具由本发明提供, 它包含装置本体1, 装置本体1的右端安装有一处把手101, 装置本体1的前端是一处铆接底座102, 装置本体1的后端是一处液压杆。

装置本体 1 的左右两端, 分别有所安装的支撑装置 4, 数量为 103 个, 装置本体 1 与定位固定装置 3 的右端相连, 是借助于两处多杆式伸缩杆 2 来实现的, 定位固定装置 3 的底端, 滑动连接着一处支夹脚 304, 定位固定装置 3 安装于相邻两块之上的薄钢板风管 5 上, 薄钢板风管 5 左右两端, 设有法兰盘 501。

法兰盘501中, 左右两端的大概位置各处设了两处定位孔502, 且法兰盘501的四面都分别开有铆钉孔。

有着一个数值为503的情况, 并且, 两处被称作定位孔502的连线的中点, 放置在了相邻的两个被叫做铆钉孔503的连线上。

其中, 定位固定装置3的底端, 设有两处定位销轴302, 法兰盘501一侧有两处定位孔502, 两处定位销轴302, 分别与之滑动连接, 支夹脚304底端内侧, 开设有两处卡槽305, 定位固定装置3底端的两处定位销轴302, 卡接于支夹脚304底端内侧的两处卡槽305上。

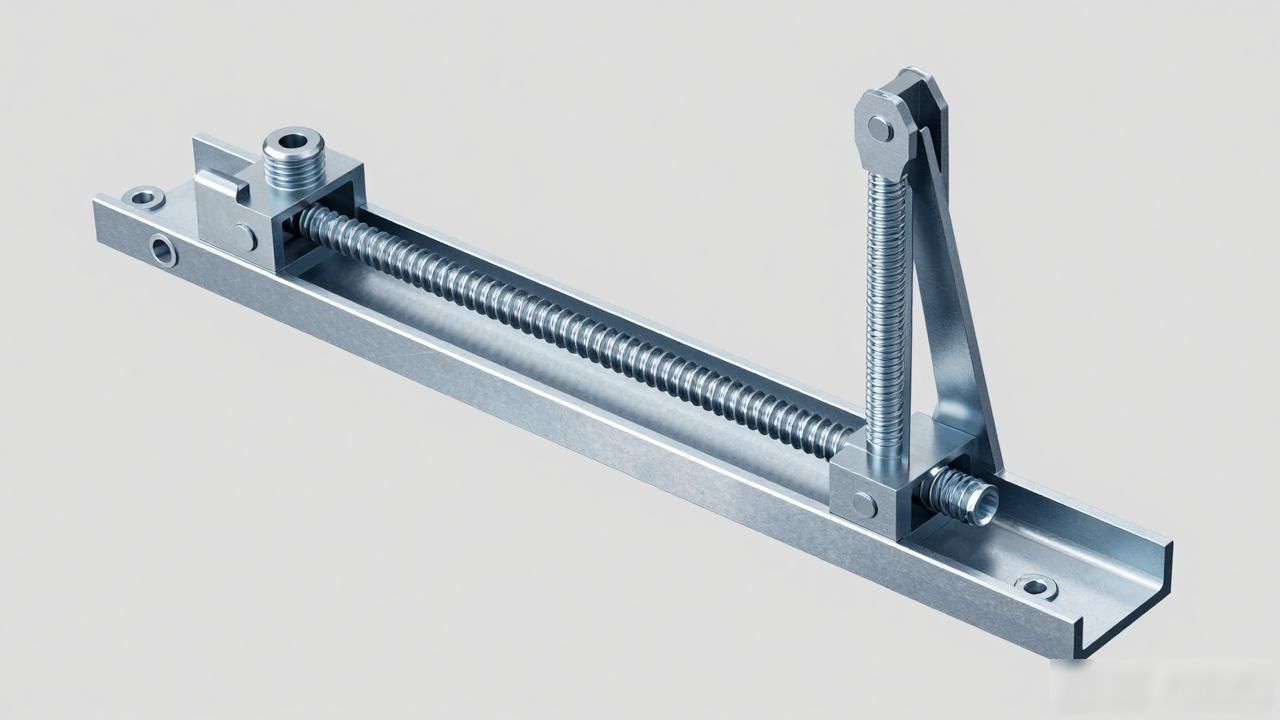

其中, 定位固定装置3的下端, 开设有一处长滑槽301, 长滑槽301之中, 转动连接着一处螺纹旋杆303, 支夹脚304的顶端, 其滑动连接于长滑槽301之内, 支夹脚304的顶端, 开设有一处螺纹孔, 支夹脚304的顶端, 螺纹连接在螺纹旋杆303之上, 具体的作用是, 两处定位销轴302, 分别滑动连接于法兰盘501一侧的两处定位孔502之上, 通过转动螺纹旋杆303, 使得螺纹连接在其上的支夹脚304向内移动, 定位固定装置3的底端, 设有两处定位销轴302, 卡接于支夹脚304底端内侧的两处卡槽305之上, 支夹脚304与定位固定装置3的内侧, 对相邻的两薄钢板风管5的法兰盘501进行夹紧, 同时固定两薄钢板风管5的法兰盘501的相对位置, 使本装置左端置于作业开展的相应基准上。

5CN B

说 明 书 4/5页

其中, 多杆式伸缩杆2的左端, 设有一处螺纹接头A201, 多杆式伸缩杆2的右端, 设有一处螺纹接头B202, 定位固定装置3的右侧, 开设有两处螺纹接口B306, 装置本体1的左端, 开设有两处螺纹接口A105, 多杆式伸缩杆2左端的螺纹接头A201, 螺纹连接于定位固定装置3右侧的螺纹接口B306上, 多杆式伸缩杆2右端的螺纹接头B202, 螺纹连接于装置本体1左端的螺纹接口A105上, 其具体作用在于, 多杆式伸缩杆2能让本装置右侧的装置本体1, 在定位固定装置3的基准之下, 便于向外移动, 多杆式伸缩杆2左端的螺纹接头A201, 螺纹连接于定位固定装置3右侧的螺纹接口B306上, 多杆式伸缩杆2右端的螺纹接头B202, 螺纹连接于装置本体1左端的螺纹接口A105上, 从而使得多杆式伸缩杆2拆装便利。

其中, 铆接底座 102 的内侧, 开设有一处钉滑槽 1021, 铆钉孔 503 之内, 插装着铆接钉 5031, 铆接钉 5031 的头部, 滑动连接于铆接底座 102 内侧的钉滑槽 1021 上。

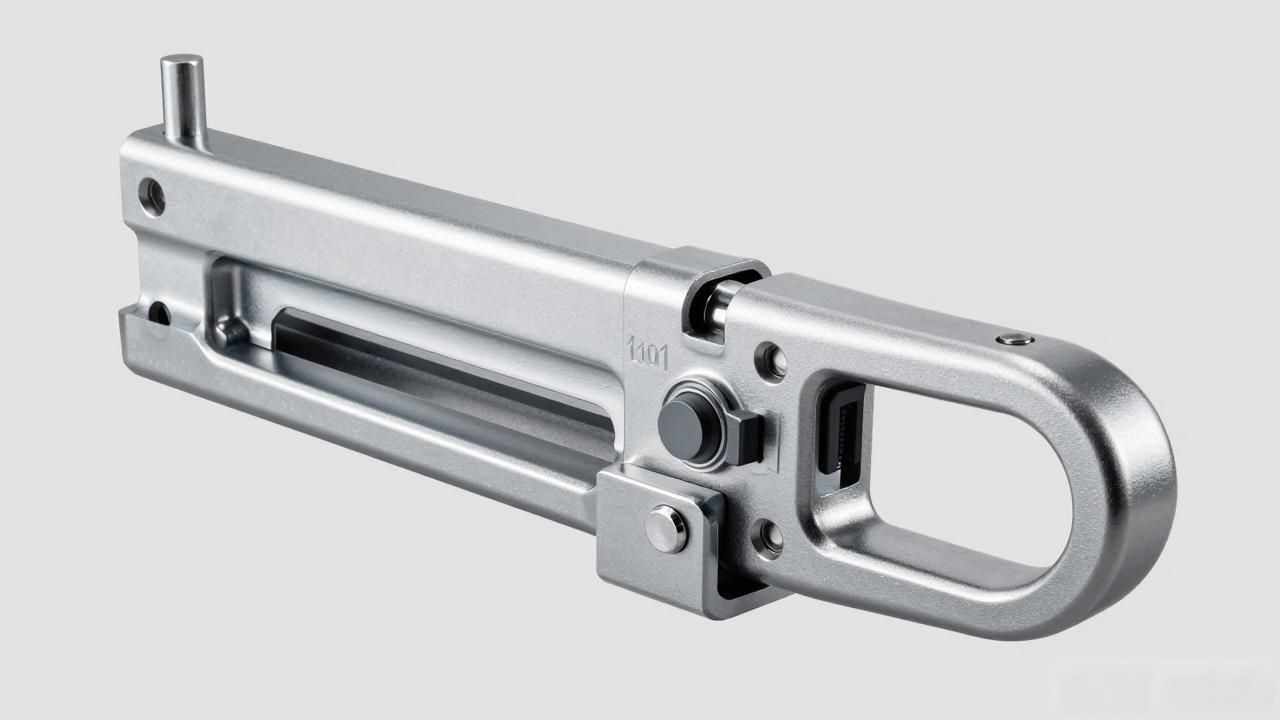

当中, 于装置本体1右边所安装的把手101乃半环状的, 把手101的外壁之上安装着一处按钮开关。

有个 1011, 按钮开关 1011 经由线路和液压杆 103 相连, 其有相应作用, 铆钉孔 503 当中插装着相对应的铆接钉 5031, 铆钉孔 503 内插装的铆接钉 5031 的头部在铆接底座 102 内侧的钉滑槽 1021 上滑动连接, 这样一来, 当拉动装置本体 1 右侧安装的把手 101 带动铆接底座 102 滑动时, 不同位置的铆接钉 5031 都容易滑动到铆接底座 102 内侧的钉滑槽 1021 上, 并且把手 101 的外壁安装有按钮开关 1011, 这能让本装置便于控制液压指 103, 在拉动液压杆 103 前端到不同对应铆接钉 5031 的位置时进行铆接, 通过铆接钉 5031 对相邻的两片薄钢板风管 5 上的法兰盘 501 进行铆接。

其中, 装置本体1的左侧焊接有一处支撑板104, 这处支撑板104的左侧安装有一处支撑装置4, 并且这处支撑板104的左侧还开设有一处圆滑槽1041；装置本体1的右侧同样焊接有一处支撑板104, 此支撑板104的右侧安装有一处支撑装置4, 同时这处支撑板104的右侧也开设有一处圆滑槽1041。

其中, 支撑装置4含有长滑柱401、弹簧402以及双轮组403。长滑柱401, 是滑动连接在支撑板104上的圆滑槽1041内的。弹簧402则是滑动连接于长滑柱401上, 而且弹簧402是放置在支撑板104下端的。双轮组403, 是转动连接于长滑柱401底端的。具体作用是, 双轮组403转动连接于长滑柱401底端, 在滑动连接于长滑柱401上的弹簧402的作用之下, 使得双轮组403底端一直与薄钢板风管5外壁贴合, 从而提高了在拉动把手101进行移动式铆接时装置整体移动的顺畅度以及装置整体的稳定性。

本实施例的具体使用方式与作用,

本发明使用时, 两处定位销轴302, 分别滑动连接在法兰盘501一侧的两处定位孔502上, 通过转动螺纹旋杆303, 让螺纹连接其上的支夹脚304向内移动, 定位固定装置3底端设有两处定位销轴302, 卡接于支夹脚304底端内侧的两处卡槽305上, 支夹脚304与定位固定装置3内侧, 对相邻两薄钢板风管5的法兰盘501夹紧, 同时固定两薄钢板风管5的法兰盘501相对位置, 使本装置左端置于作业开展的相应基准上, 多杆式伸缩杆2, 让本装置右侧的装置本体1在定位固定装置3基准下便于向外移动, 多杆式伸缩杆2左端的螺纹接头A201, 螺纹连接于定位固定装置3右侧的螺纹接口B306上, 多杆式伸缩杆2右端的螺纹接头B202, 螺纹连接于装置本体1左端的螺纹接口A105上, 使得多杆式伸缩杆2拆装方便, 相应铆钉孔503内插装有相对的铆接钉5031, 铆钉孔503内插装的铆接钉5031头, 滑动连接于铆接底座102内侧的钉滑槽1021上, 使得拉动装置本体1右侧安装的把手101带动铆接底座102滑动时, 对不同位置的铆接钉5031都易滑动至铆接底座102内侧的钉滑槽1021上, 同时把手101外壁安装一处按钮开关1011, 能够让本装置便于控制液压杆103, 对拉动液压杆103前端至不同对应铆接钉5031位置时进行铆接, 通过铆接钉5031, 对相邻两薄钢板风管5上法兰。

6CN B

说 明 书 5/5页

盘501开展铆接, 双轮组403以转动方式连接在长滑柱401底端, 弹簧402滑动连接于长滑柱401, 在其作用下, 双轮组403底端一直与薄钢板风管5外壁相贴合, 拉动把手101进行移动式铆接时, 装置整体移动的顺畅度得以提升, 装置整体的稳定性也得到了提高。

这里给出本发明的实施例, 是出于示例以及描述的目的, 并非毫无遗漏, 也不是把本发明局限于所公开的那种形式。对于本领域普通技术人员来讲, 有很多的修改以及变化是明显能看出来的。之所以选择并描述实施例, 是为了能更好地阐释本发明的原理以及实际应用情况, 并且能让本领域普通技术人员理解本发明, 进而设计出适合特定用途、带有各种修改的各类实施例。
