在那天进行验收的时候, 整体过程显得颇为干脆, 焊缝一次性就通过了验收, 图纸之上所标的符号以及现场那个焊工实际的做法, 二者完全契合对上了, 并没有出现需要返工的情况。看起来似乎很普通, 然而其背后实际上是有着一系列的符号起着作用, 这些符号将设计以及施工紧密地捆绑在了一起。一旦符号绘制错误, 焊工按照错误的符号去操作。等到上面的人再来修改工作失误, 所造成的损失可并不单单只是虚度、浪费、耗费时间这么容易简单地概括的。
要是单纯把焊缝符号视作图纸展现信息的那种方式, 会很直观, 这种方式就像图纸在表达一些内容。在图纸之上, 会运用一整套标准的符号, 这些符号将能把接头类型标注阐述清楚, 还会把坡口形状清晰呈现出来, 尺寸也会明确表明，做法也都交代得明明白白地写清楚, 只是致力于努力确保并实现不会让设计端和施工端产生冲突。设计师借助这些标记把他内心所期望的接头以及工艺表达出来, 检验人员和现场施工人员依据这些标记所传达的内容去实际操作、去检验。说真的, 图纸有时候会使得人陷入困惑迷糊的状态, 正是依靠这些符号才真正把意思稳固确定下来, 不过这里存在这一个重要前提, 就是你得会看图纸, 得明白那些大家都已习惯、约定俗成了的规则。

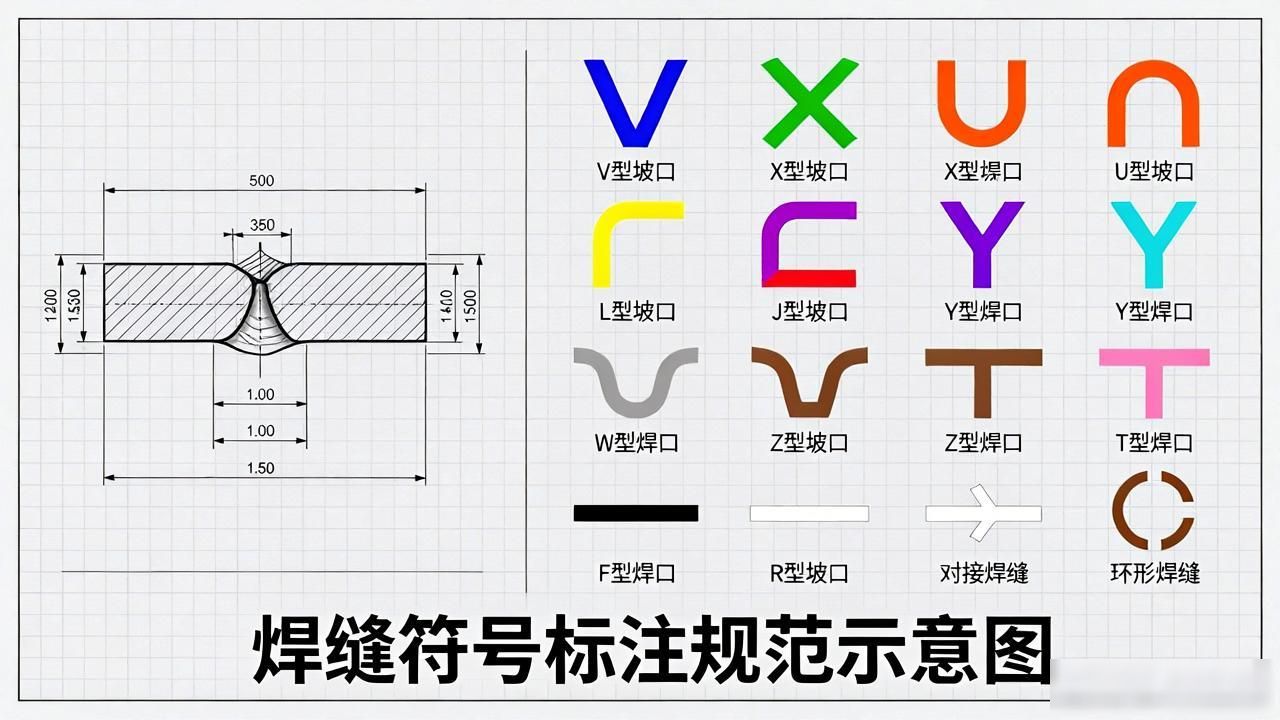

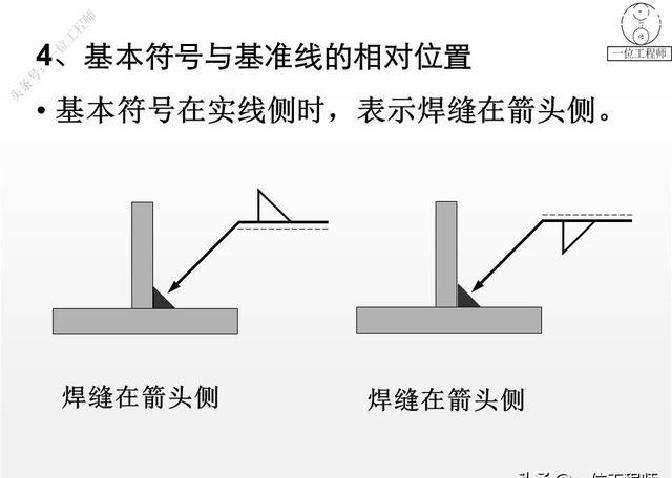

符号呈现出怎样的形态呢? 其关键重点乃是那根作为基础的线, 这根基准线存在两种展现形式, 一种是实的线条, 另一种是与之处于平行状态的虚的线条, 有一个箭头从某个特定的地方朝着接头的方向指示, 箭头所朝着的那一侧, 一般是运用基准线实的线条那一边的符号来进行阐释说明；虚的线条那一侧要是存有符号, 这就表明与之对应的另一面同样存在焊缝, 围绕着这根基准线, 常见的要素数量不少, 有焊接符号自身的样式（比如对接、角焊、埋弧等诸如这类的形式）、尺寸大小以及坡口的角度、焊缝的长度还有它们之间的间距、成形方面的要求以及打磨所采用的方式, 除此之外还有补充符号以及文字方面的说明, 基准线如同主要的枝干, 符号、属于数字范畴的内容、尾部的注释都是依附在上面的细小分支。说白了，看到基准线就知道这张图到底想让现场干什么。

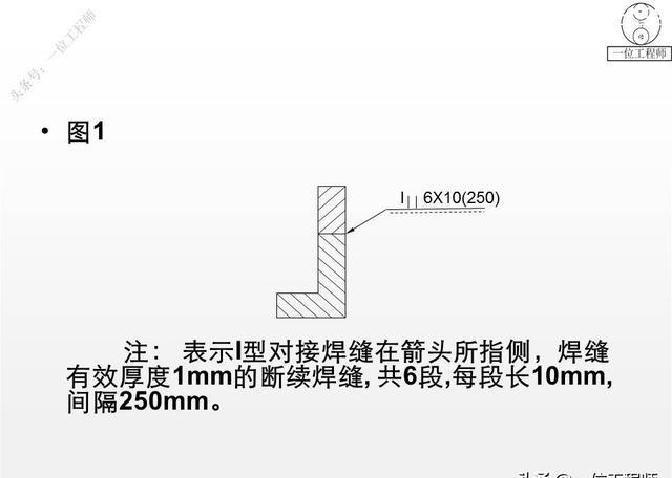

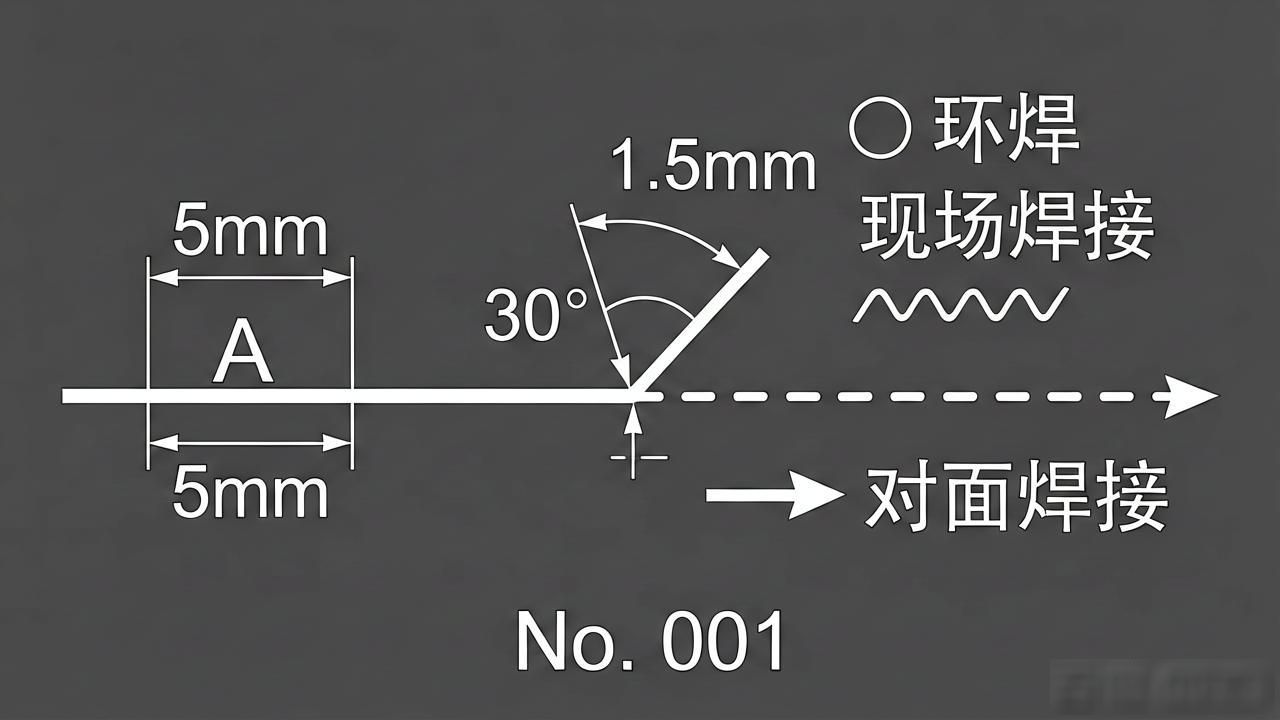

读图片时要专注于细节之处, 基准线上处于实线一侧的标记, 它能告知你箭头所指向的那一面的接头类型以及尺寸大小；要是虚线那一侧存在标记, 那就意味着对面同样是需要进行焊接操作的。数字和字母非常紧挨着符号, 简单来讲就是用以标示出坡口角度、根部间隙、焊缝长度或者间距情况。另外还有一些补充记号是极为关键的: 一个圆圈一般代表着环焊, 波浪线或者箭头末端位置的特殊标记会表明这究竟是现场焊接还是车间焊接、是人工焊接还是机械化焊接；成形符号会说明是需要保留坡口还是要打磨成平整的样子。施焊工艺编号、焊丝型号或者特定标注, 常常会被写在尾部位置, 一旦瞅见尾部, 就得依照那个去操作, 可千万别擅自作主更改方法。微小之处能决定那件事情的成功或者失败, 图纸上面哪怕只是有那么一点点小小的偏差, 到了现场就都能够扩展成一堆恼人的麻烦。
进行标注之际, 投影关系以及位置对应务必搞清楚。当图纸存在多个视图之时, 焊缝符号应当与视图的投影关系保持一致。也就是说，箭头所指向的方向, 基准线上所书写的内容就表示的那一面；实际操作中经常遵循的流程大致这般: 首先要确认接头的类型以及有待焊接的面；接着在基准线上依据箭头侧或者反侧放置好符号；随后将尺寸、长度、间距、成形要求按照规定的位置填写上去；最终在尾部补充焊接工艺或者材料代码。举个例子, 要去画一个呈现V形坡口的对接接头, 箭头是指向接头部位的, 然后在基准线上将V形坡口符号给画出来 的, 在其旁边要写清楚坡口的角度, 还有根部间隙情况, 另外焊缝长度以及间距也得写明白, 之后呢在尾部还要注明焊丝的型号以及焊接等级, 如此这般现场就能够照着图来进行施工, 省得老是过来问这问那的。

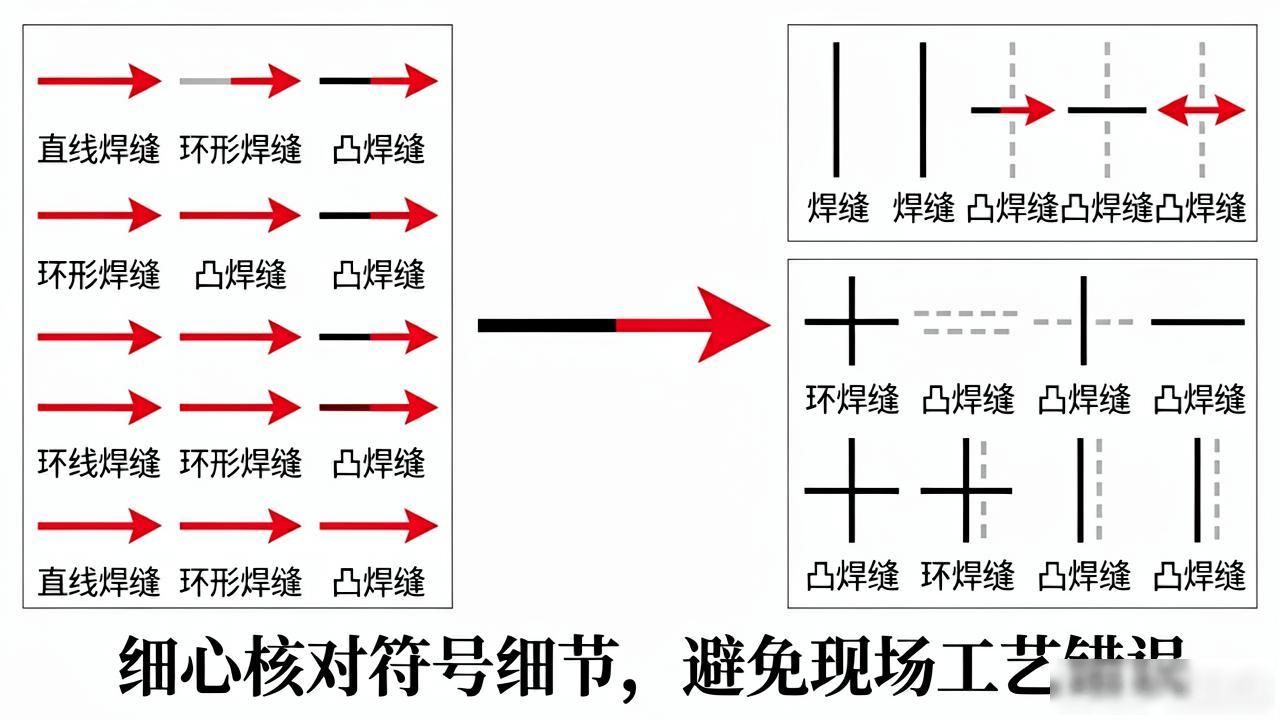

发图之前, 需要多次核对好几项内容, 包括箭头的方向, 实线与虚线的对应关系, 以及尾部的说明, 最让人感到无语的是, 符号写得模糊不清, 大家又都不愿意进行更多的确认, 结果导致现场按错面，或者漏掉工艺要求, 嗯, 关于这件事, 细心一些就能减少出现问题的概率。
