本技术涉及铆压设备领域，具体是一种具有旋转结构的铆压治具。
背景技术：
1、铆压治具，是一种辅助工具, 专门对铆压工艺进行运用, 主要作用在于把铆钉或者其他连接件压进产品里头, 以此来保证连接具备稳定性和质量, 其设计往往依据产品特定结构、铆压需求, 要将铆压点位置、数量以及铆压力度等因素考虑进来, 目的是确保在使用期间能够给予稳定支撑以及精确的定位。
2、現有的铆压治具, 一般是单个铆钉固定安装的形式, 并且只能开展一个零件的上料以及压铆工作, 工作频率受限于上料速度, 存有某種局限性, 并且在压铆进程当中, 需要操作人员手动操控零件位置, 操作不便利且存在安全隐患。所以, 本领域技术人员给出了一种具备旋转结构的铆压治具, 用来化解上述背景技术所提出来的问题。
技术实现思路
1、存在这样一种情况, 提出了一个问题, 为解决该问题, 本使用者新型工具的目的是提供一种治具, 此治具带有旋转结构, 是用于铆压的。
2、为实现上述目的，本实用新型提供如下技术方案：
3、有一种铆压治具, 它具备旋转结构, 它包含转动基座、压铆转盘跟液压缸, 转动基座底部的中心位置那儿设有步进电机, 转动基座的顶部啊转动连接着压铆转盘, 压铆转盘底部的中心位置有连接转台, 连接转台和步进电机的输出端是固定连接的, 转动基座顶部的外环位置均匀分布着六个铆钉放置孔, 压铆转盘底部处在铆钉放置孔下方的位置都设置了扇形的转动避让槽, 转动避让槽里通过螺纹和底部锁紧螺栓相连, 转动避让槽内围绕底部锁紧螺栓转动连接着转动支撑板, 转动支撑板的顶部用螺栓连接着电磁铁, 转动支撑板上滑动连接着伸缩支撑板, 伸缩支撑板的顶部用螺栓连接着定位块, 转动基座的侧面焊接有连接框架, 连接框架的顶部设置有液压缸, 液压缸的输出端固定连接着铆压接头。
4、就本实用新型更进一层的方案而言: 那个定位块呈现为侧放着的“凹”字形的结构, 定位块的顶部那儿设置了沉头螺纹孔, 沉头螺纹孔里面安置着螺栓, 定位块的侧面部分是转动连接着定位转板的, 定位转板的顶端以竖直的方式进行了焊接, 焊接的是定位立柱。
5、就本实用新型更进一步的方案来说: 安装于伸缩支撑板顶部的是两根固定相连的伸缩杆, 伸缩杆与转动支撑板形成滑动连接, 于转动支撑板侧面安置的是伸缩锁紧手轮。
6、成为针对本实用新型更进一步的方案: 在两个相邻的转动避让槽之间的位置, 都设置有定位锥形孔。该锥形孔的顶尖位置, 属圆柱孔。转动基座的顶部, 均匀分布着六个定位电推杆。定位电推杆的输出端, 与锥形孔滑动连接。
7、作为本实用新型更进一步的方案, 在所述压铆转盘的顶部, 一处位于所述铆钉放置孔侧面位置的地方, 设置了脱料电推杆, 而脱料电推杆的输出端, 在常态下处于所述压铆转盘顶部以下的位置。
8、在本实用新型更进一步的方案里, 压铆转盘侧面部位放置着集料槽, 集料槽边缘与转动基座的外部轮廓相贴合。
9、与现有技术相比，本实用新型的有益效果是：
10、本实用新型于压铆转盘上设有六个铆钉放置孔, 还设有六个转动支撑板, 可依据零件尺寸, 调节伸缩支撑板位置, 调节定位转板自身旋转角度, 待加工零件借由铆钉实现一处定位, 待加工零件的另一端贴合于定位立柱上达成另一处定位, 操作人员能经两个位置对零件进行快速定位, 随后启动位于转动支撑板上的电磁铁, 借助磁吸把待加工零件固定在压铆转盘与电磁铁之上, 快速上料且使用便利, 能有效提升压铆的工作效率。
11、2、本实用新型借助步进电机的旋转来调控压铆转盘的转动角度, 在压铆转盘发生工位变化后, 借助位于转动基座上的定位电推杆开展工作, 定位电推杆的输出端会插入定位锥形孔内, 要是压铆转盘的转动角度存在误差, 定位电推杆的输出端在与定位锥形孔滑动连接时, 会对压铆转盘进行重新定位, 以此防止铆钉与铆压接头出现偏移, 进而提高压铆质量。
12、在当前, 一个压铆刚完成的零件离开了压铆工位, 紧接着, 下一个零件开始进行压铆作业, 此时, 前一个压铆完成的工位处的电磁铁停止了工作, 以此来解除对加工完成的零件的固定, 与此同时, 脱料电推杆开始工作, 把零件顶起来, 从而改变零件的重心, 于是, 加工完成的零件在重力的作用下, 滑进了集料槽, 这样就能减少人工收集的过程, 使用起来很方便。
技术特征：
1.有一种铆压治具带有旋转结构, 它包含转动基座、压铆转盘以及液压缸, 其具体情况如下: 转动基座的底部中心处设有步进电机, 转动基座的顶部转动连接着压铆转盘, , 压铆转盘的底部中心位置设有连接转台, 连接转台与步进电机的输出端固定相连, 转动基座的顶部外环位置均匀分布着六个铆钉放置孔, 压铆转盘的底部在铆钉放置孔的下方位置均设有扇形的转动避让槽, , 转动避让槽内通过螺纹连接有底部锁紧螺栓, 转动避让槽内围绕底部锁紧螺栓转动连接着转动支撑板, 转动支撑板的顶部通过螺栓连接有电磁铁, 转动支撑板上滑动连接着伸缩支撑板, , 伸缩支撑板的顶部通过螺栓连接有定位块, , 转动基座的侧面焊接有连接框架, 连接框架的顶部设有液压缸, 液压缸的输出端上固定连接有铆压接头。
2.依据权利要求1所讲的一种具备旋转结构的铆压治具，其特点在于: 那个定位块（5）呈现为侧着放置的“凹”字形结构, 定位块（5）的顶部设有沉头螺纹孔（21）, 沉头螺纹孔（21）里面布置有螺栓, 定位块（5）的侧面转动相连着定位转板（6）, 定位转板（6）的顶端直直地焊接有定位立柱（7）。
3.依据权利要求1所讲的一种具备旋转结构的铆压治具, 其特点在于, 伸缩支撑板（4）的顶部稳固连接着两根伸缩杆（13）, 伸缩杆（13）和转动支撑板（3）是滑动连接的, 转动支撑板（3）的侧面设有伸缩锁紧手轮（20）。
4.一种具有旋转结构的铆压治具, 如权利要求 1 所述, 其特征在于, 在两个相邻的转动避让槽16之间的位置, 有定位锥形孔18, 该锥形孔的顶尖位置是圆柱孔, 转动基座2的顶部均匀分布着六个定位电推杆23, 定位电推杆23的输出端与锥形孔滑动连接。
5.有一种具有旋转结构的铆压治具, 是根据权利要求1所述的, 其具备这样的特征, 在所述压铆转盘（1）那里, 于所述铆钉放置孔（14）侧面位置的顶部, 设置了脱料电推杆（15）, 而且, 所述脱料电推杆（15）的输出端, 常态下处于所述压铆转盘（1）顶部的下方。
6.有一种具有旋转结构的铆压治具, 它是像权利要求1相关描述那样的, 在其压铆转盘（1）侧面位置放置着集料槽（12）, 并且集料槽（12）的边缘刚好贴合转动基座（2）的外部轮廓。
技术总结

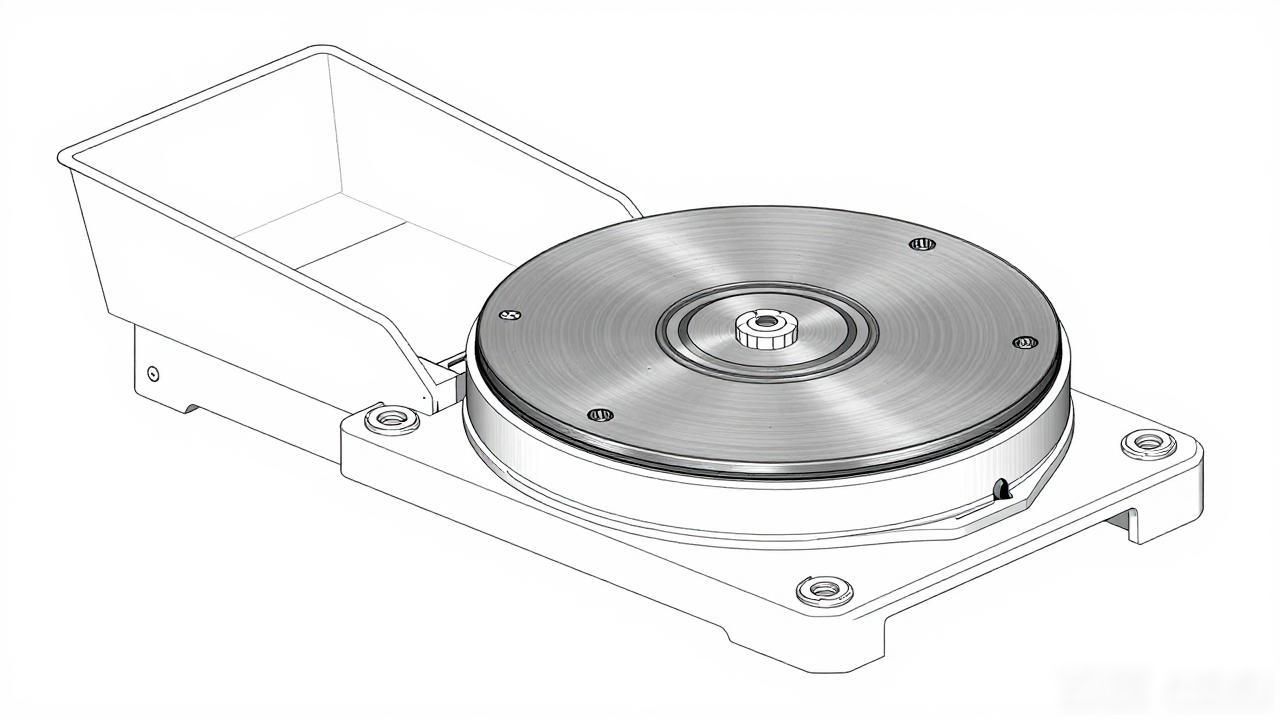

在铆压设备领域, 有一种具有旋转结构的铆压治具被公开, 它包含转动基座, 转动基座底部中心安设有步进电机, 转动基座顶部与压铆转盘转动相连, 压铆转盘底部中心设有连接转台, 转动基座顶部外环处均匀分布着六个铆钉放置孔, 压铆转盘底部于铆钉放置孔下方皆设有扇形的转动避让槽, 转动避让槽内通过螺纹连接着底部锁紧螺栓, 转动避让槽内围绕底部锁紧螺栓转动连接有转动支撑板, 转动支撑板顶部通过螺栓连接着电磁铁, 转动基座侧面焊接有连接框架, 连接框架顶部设有液压缸, 此设备能够在多个工位同时进行上料, 进而提高工作效率, 对待铆压件实施精确的定位, 以此提高加工质量。
技术研发人员：徐微,刘光桂,刘园
受保护的技术使用者：
技术研发日：
技术公布日：2026/4/6
