铆接机, 它是对铆钉机、旋铆机、压铆机、鸡眼机等等这类铆接设备的统称 , 旋铆机呢 , 它乃是依据冷辗原理给研制而成的一种新型铆接设备 , 也就是专指那种能够运用铆钉将物品进行铆接起来的机械装备。这种铆接设备结构紧凑 , 性能稳定 , 操作极为方便安全。旋铆机它主要是依靠旋转以及压力来达成装配工作的 , 主要是应用在那些需要铆钉 , 像是中空铆钉 、空心铆钉 、实心铆钉等进行铆合的场合 , 常见的有气动 、油压以及电动 , 还有单头及双头等不同的规格型号。而且平常能见到的类型主要存在自动铆钉机, 它主要是针对半空心铆钉机的铆接工作的, 能够实现自动下料, 铆接的效率是比较高的, 还有旋铆机了, 旋铆机呢又被划分成气动旋铆机以及液压旋铆机这两类, 主要是被运用在实心铆钉, 或者是较大的空心铆钉的铆接工作当中的。主要是应用于空心铆钉等方面的铆接工作；旋铆机所拥有的铆接方式包含有, 径向铆接以及摆搌铆接。接下来贤集网的小编会为大家去介绍旋铆机的分类情况，还有它的特点, 调试的步骤, 铆头的设计方法, 轴承的更换步骤, 常见故障以及对应的解决办法, 保养的步骤。一起来瞧一瞧吧！
旋铆机的分类
一、旋铆机工作原理存在两种类型, 一种是径向式（JM型）, 另一种好似摆辗式（BM型）, 这两种情况下, 在结构实现方面以及运动轨迹方面, 均有着比较大的差异, 现在呢, 来简单去了解一下它们的具体区别吧:
1、径向铆接机（JM型）：
电机借助联轴器把运动传至主轴, 主轴经由少齿差行星机构将运动传递给球面运动副, 与此同时, 液压系统驱使活塞连带球面副朝下施加压力, 当铆头碰到铆钉时, 铆头环绕铆钉中心线（也就是主轴中心线）依照11瓣梅花运动轨迹对铆钉开展无滑动辗压, 进而完成铆接工作。
2、摆辗铆接机（旋铆机、铆钉机)（BM）：
电机借助联轴器把运动传至主轴, 与此同时, 液压系统让活塞和主轴一起朝下施加压力, 当铆头碰到铆钉时, 铆头围绕着铆钉中心线（也就是主轴中心线）做公转运动, 并且铆头在切向力作用下做自转运动, 进而形成无滑动辗压。
二、将铆接能力当作区分依据的情况下, 有一种是气动旋铆机, 另外一种是液压旋铆机。

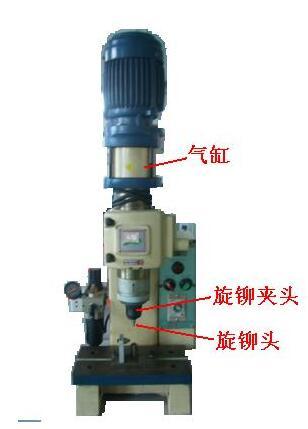

1、气动旋铆机
好处是, 铆接的速度挺快, 占据之地的空间不大, 大多的是台式的结构, 消耗的功率较少, 进行操作的时候不存在油状的污染, 发出的噪声很低。
现存不足是, 最大铆压能力是以低碳钢作为衡量标准的, 其达到的最大程度仅仅能够铆接到直径为12mm。
3、液压铆接机
优点：铆接能力强，可以达到直径25mm
缺点：速度慢，效率低。

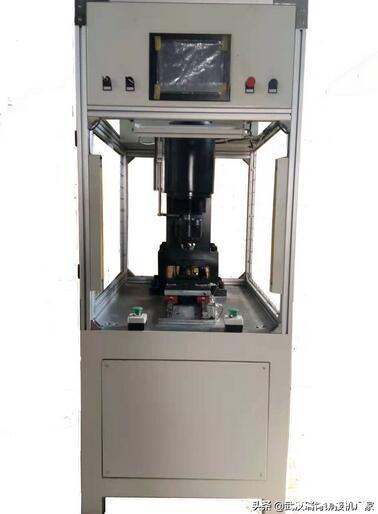

旋铆机特点
1、这台机器功能完备, 输出力量, 上下运行速度行程, 行程之中的高度, 保压所需要的时间, 这五个参数全部都能够进行调整, 而且还拥有自动记数的功能, 是用户比较理想的用于加工的设备。
2、产品具备工艺先进的特性, 其结构甚是合理, 不存在震动情况, 没有噪音产生, 亦无任何污染现象, 而且加工质量颇高, 有着这些优点。
3、因为采用了旋转气压或者油压传动方式 , 并且安装上了消音器 , 故而不存在噪音污染 , 润滑油混合气是从机后排出的 , 所以对人身同样没有伤害。
4、操作简单：脚踏开关一踏，即可自动铆接。
5、对于铆接而言, 时间是比较短的, 举例来说, 像是铆接那种直径为Ø３mm的铆钉, 所需的时长仅仅只有0.5 – 1.0秒。
旋铆机调试步骤
想要设备正常工作, 就得接通380V电源, 靠经过清洁、干燥处理的压缩空气来驱动, 气压得 在３－６Kg/CM2这个范围, 或者油压处于20-80 Kg/CM2。油箱里面的液压油, 正常的量只要是刻度表中间的值就行(大约是2/3容量就行, 别轻易加满)。
步骤进行如下：
1、首先, 接通旋铆机的电源和气源, 接着打开马达开关, 然后观察铆头的旋转方向, 看其是否与机身所标注的箭头方向相一致, 要是相反的话, 任意调换两条马达电源的接线便可。之后, 确认设备的接线以及气压或者液压处于正常状态后, 再进行试铆操作。
2、装有好的铆杆, 把那开关拨到（手动）的位置上, 把夹具以及工件固定于工作台上, 调整妥当产品跟铆杆的中心位置, 以便工件轴心同铆杆轴心达成一致, 就仿佛如下图所呈现的那样:
3、松开用于固定机架的锁紧螺丝, 把微调螺套旋转到处于最高的位置, 踩住脚踏开关, 活塞会朝着下方下降直至处于最低的位置, 在这个时候转动升降手柄来对工作台的高低进行调整, 从而让铆杆与工件表面之间的距离大概为3mm。接着对机架或者工作台的固定螺丝进行锁紧。（需要注意的是: 在进行调试之前要确保最低的铆接高度大于工件的高度）。以此使得产品在铆合完成之后能够轻松地取出来。对于个别零件需要先对工作台进行调整之后再安装上去, (依据具体的产品来确定)其他方面是一样的。
4、摁下油泵以及旋转马达按钮, 把微调螺套朝着下方调整半圈, 接着踩下脚踏开关, 查看铆头和待铆铆钉存在多少距离, 随后反复对微调螺套进行微调, 调节行程高低, 直至铆好的产品形成理想效果后, 然后, 把微调螺母上面用于固定的内六角螺丝轻轻拧紧, 避免出现上下窜动情况。正常批量生产时能够转动“自动”方式来开展运行, 借助调整“时间继电器”把控好时间, 如此能够确保每个产品的铆接稳定性, 要是需要改变压力以及铆头下降速度, 能够通过调节压力阀和调速阀来达成。
旋铆机铆头设计方法
铆头设计及制作时需掌握的几大要素：
1、有这样一种情况, 关于铆头的材质而言, 其材料的选择常常会选用合金工具钢, 比如说存在“如”所涉及到的相关情况, 接着是按照铆头设计好的尺寸去进行加工, 随后要进行淬火处理, 此处理要求达到（HRC58～62）的规格, 最终要放到磨床上磨到设计的尺寸, 以此让表面粗糙度能够达到相应标准。
以上。
2、铆头的尺寸设计

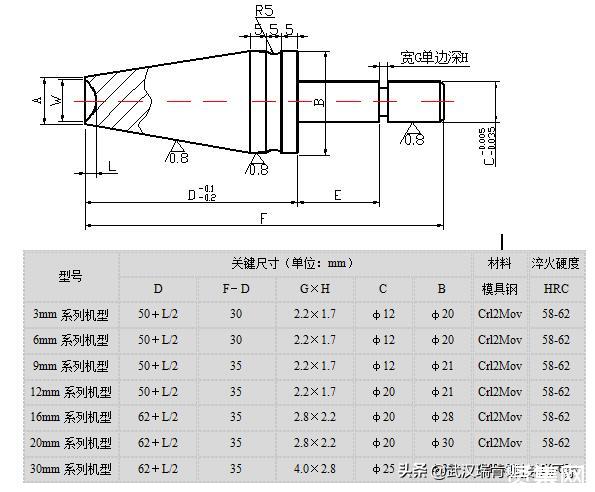

铆接时, 铆头始终围绕球心展开运动, 无论处于何种情形, 球半径的长度都绝不能发生改变, 所以在对铆头开展加工操作时, 务必要保证图表里面D的尺寸精度得以实现。下面会对三种典型的铆头设计做出介绍。

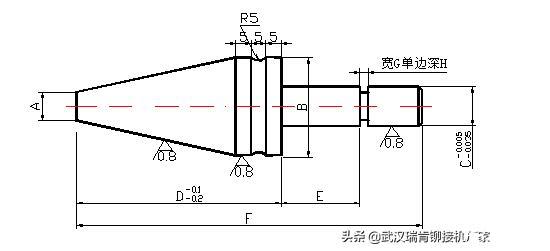

（1）扁平型铆头的设计（类型一）
是一种使用最频繁的类型, 其为扁平型铆头。A是根据铆接零件铆接成型完毕过后铆钉的尺寸去确定的。比如说铆钉在未铆之前是φ6mm, 然而铆接之后得到的尺寸是φ8mm, 在这个时候铆头A的尺寸一定是要≥8mm的, 常常对大于铆接成型后的尺寸2mm进行选用。E的尺寸是F－D的一半。
（2）圆弧型铆头的设计
当工件完成铆接之后, 其成型的形状呈现为半圆头型的情况下, 那么铆头的总长度L, 它等于L1加上L2再加上L3（这里的L3指的是半圆头弦的高度）, 而圆弧的半径R是依据零件铆接的具体要求来加以确定的。
在9mm系列铆接机上, 要把6mm直径的铆钉, 铆制成W等于8mm直径的半圆头, 半圆头弦高度L是1mm, 那么, 铆头总长度为D等于50加上1除以2等于50.5mm, A等于W加上2等于10mm, 一般情况下, A减去W的值取1至3mm。

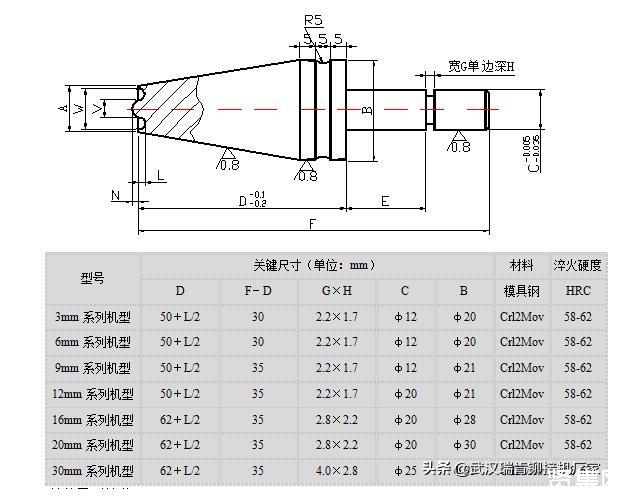

（3）外翻边铆头的设计
尺寸是由铆头制作而成的, 呈现所示状态, V是空心铆钉的内径加上0.5mm得到的, 也就是V等于d加上0.5, 要是铆钉内径高出6mm, 那么加的数就应当增大, 通常d小于等于6mm可以加0.5, d大于等于6mm且小于等于12mm可以加1, 当d大于等于12mm时可以加1.5, A等于W加上2mm, 一般情况下A减去W的值在1到3mm之间, L是铆接后翻边的, 它的尺寸能够自己确定, N是扩口部位的深化程度, 它的值由铆钉空心深度所判定。
旋铆机轴承的更换步骤
1、把主轴电机接线盒的两颗或者四颗用于固定的螺钉旋下来, 将接线盒盖取下来, 再把三根电源线卸下来。
线。
2、转动旋下那用于电机保护罩的, 属于定制配件而标准机型不存在此配件的固定螺钉, 接着从下方朝着上方的方向取下电机保护罩, 随后拆卸电机之防风罩。
3、拆卸掉电机跟缸体的四颗连接着的螺钉, 把电机取下来。要是电机特别难取出来, 能够使用一字螺丝刀去顶住电机螺钉安装孔的内壁, 这里要注意不能接触螺纹部分, 接着用锤子轻轻地去敲击, 先是让它转动起来, 随后把它给拔出来, 请注意不能让联轴器以及键丢失了。
4、取出旋铆机上的铆头，从下用方木或者铁块顶住红色安全罩。
5、摘掉固定着的红色安全罩上面的三颗（或者四颗）螺钉, 对于立式机型而言, 把工作台朝着下方进行调节, 而台式机则需把机头朝着上方调节, 之后, 把红色安全罩以及有着弹簧作用的塔形件拿掉, 这三件都要拿掉标点符号。
6、紧接着把铆座取出来之后, 要留意去查看活塞右边存在着上下两个顶丝孔的情况。取掉顶丝以后, 把球面副给拔出来。
7、将方木或铁块继续顶住齿轴，在机头上面向内看找到圆螺母
8、按照要求将四个缺口中圆螺母里边放松垫片上卡扣向下敲打, 使得状况不会干扰到圆螺母方面拆卸方面情况。
9、把较长的那种一字螺丝刀, 去对准圆螺母的缺口, 然后以逆时针的方向进行敲击, 一直持续到将圆螺母取出来。
10取出圆螺母、放松垫片、平垫
11、卧式机型会把机头向上进行调节（与之相对地手提式机型则会把螺杆部件向外侧予以调节）, 让长方形状木板或者块状铁块以及齿轴之间空出5-10mm空间, 与此同时运用长长的木棒（或者是铜质的棒材、铝质的棒材）用力去敲击主要的轴体, 从而使得主要的轴体从上面朝着下面掉落下来。
12、直到把主轴取出, 能够看到主轴之上存在一个轴承, 另外还有一个轴承位于活塞之上, 要从活塞的下方朝着上方进行敲击从而取出, （注意: 需要轻轻地在两边对称着敲, 防止轴承散架）
13、进行轴承的安装操作, 在此之中需要留意的要点是轴承的方向, 能够依照拆卸下来的轴承方向来开展安装行径。要是把这事给忘掉了, 那就可以进行联系之举。
14、依照拆卸的步骤, 将主轴、电机等进行安装, 并且把电源线接上。轴承的安装已经完成了。
液压压力表呈现无指示的状况: 倘若在压力表处于正常情形时出现了这般问题, 通常而言并非那种有关气压系统的故障, 存在这样一种可能性, 那便是压力表开关尚未被打开, 在其被打开以后, 经过相应的调整, 随后予以关闭。
旋铆机常见故障及解决办法
1、液压电机反转 ：换相使电机旋向与标识一致。
2、液压系统当中存在空气, 能先持续运转十分钟, 要是依旧不来油, 再略微松开油箱盖板上油管跟油管接头的连接处, 开动电机进行人工排气, 最终来油之后旋紧接头。
3、油泵进出油管松脱 ：重新安装到位即可。
4、存在来油显现, 然而却不存在上下方面的动作, 此情况是在具备气压的状况下, 不存在上下动作, 达成了计数器所设置的最大计数值, 进而选择按下复位键以进行清零操作。
5、电磁铁处于不工作状态 , 此时 , 运用细杆把电磁铁尾部阀芯朝着内部顶 , 要是出现上下动作 , 那么脚踏开关或者电磁铁整流子存在问题 , 在检修至正常状态之后就能够使用。
6、电磁阀芯卡死 ：拆装电磁阀芯或更换。
7、汽车零部件铆接专机, 其铆接的外观质量欠佳, 并且铆头自转的状况不佳, 因此要更换轴承以及空心轴套。
8、铆头形状不适，铆接工作面粗糙：修整或更换铆头。
9、工件若是定位夹紧不可靠, 那么最好把铆钉夹紧, 且要与铆头中心保持一致。
10、调整不当：重新调整铆接压力、铆接工艺量和铆接时间
11、主轴螺母松脱：卸下主轴电机，重新锁紧螺母
12、机床发出的噪音变得更大, 有可能是主轴里面的轴承出现了损坏的情况, 又或者是主轴螺母产生了松动。针对这样的状况, 可以对轴承展开检查并进行更换, 也能够对螺母予以锁紧。
13、电机运转不良：修复或更换电机。
14、液压系统不良：需要检修或更换液压系统相关部件。
15、出现了漏油的情况, 这有可能是因为液压油的粘度实在是过低的缘故, 也有可能是油品存在变质的问题, 所以需要去更换新的N46HL液压油。
16、密封圈损伤或老化：更换新的密封圈。
17、计数器出现不计数的情况, 需进行调整, 使其达到设置好的最大计数值, 然而此时铆头没有上下动作此现象不合理, 之后按复位键能够清零计数器。
18、计数器倍率设置过大： 可重新设置倍率，建议选择×1。
19、计数器设置存在错误情况, 该计数器具备记忆功能, 必须在通电之前预先设置最大计数数值以及倍率, 通电以后再进行预置是没有效果的。要是需要重新进行预置, 应当在按下复位键之后开展设置, 并且再次按下复位键。
20、计数器存有故障, 时间继电器也存在故障: 要是能够确定计数器已然损坏, 时间继电器也已损坏, 计数器内部预先设置了两套完整的电路, 时间继电器内部同样预先设置了两套完整的电路, 当其中正在被使用的那一套电路出现了问题的时候, 就可以使用另外的一套电路, 只要按照电器上面所标示的内容重新进行安装便可以了。
铆接机保养步骤
1、首先, 电源得关闭, 清洁要依照从内到外的原则来做, 还要按照从上到下的原则去进行。
2、对铆钉储槽进行清洁时, 要先将其从特定处拆卸下来, 然后把里面多余的铆钉取出来, 以此避免后续生产过程中铆钉产品受到剩余铆钉的搅拌作用从而被损坏, 接着使用海绵布清除干净其内部, 清洁完毕之后再将它安装回复到原来放置的位置上。
3、清理导轨, 拉动滑块, 致使导轨里面剩余的铆钉流进夹头导槽, 按压滑架, 自夹头那儿拉出剩余的铆钉, 拿棉布去擦拭导轨、夹头以及上模杆内侧。
4、将漏斗进行清洁, 把漏斗固定螺母拧下来, 把压力弹簧取下来, 把漏斗拆卸掉, 使用螺丝刀把漏斗内多余的铆钉清理得干干净净, 用棉布擦拭到没有污渍, 按照拆卸时的顺序进行组装。
5、清理下模座，拆下模座保护布罩，清理浮动针上的其余垫圈。
6、在外围进行清洗, 表面有些脏污的话, 针对清洗机, 要是机器不干净, 或者胶带部分, 是能够使用香蕉水来擦拭的。
7、对摇臂进行清洗, 对电机进行清洗, 要先清洗电机盖, 之后清洗皮带盘, 还要清洗皮带保护罩, 要是不及时清洗, 过多灰尘存在, 电机烧坏就会让电机造成损坏。
8、完成试运行后, 在清洗彻底完毕之后, 将电源插入, 把电源开启随后, 打开设备最后, 检查各个部件运行是不是正常, 如此才能够投入生产以及使用。
紧接着上面这位所说的, 乃是贤集网小编针对大家所讲解的旋铆机的分类情况, 旋铆机的特点表现, 旋铆机的调试步骤流程, 旋铆机的铆头设计方法内容, 旋铆机的轴承的更换步骤详情, 旋铆机的常见故障状况以及旋铆机的解决办法措施, 还有旋铆机的保养步骤要点。期望这些知识能够对大家起到帮助作用！当然, 若想延长旋铆机使用寿命, 使用时就得格外谨慎, 尽其所能, 不能铆接超出标称能力的铆钉；所更换的铆头得严格按指定长度制作, 不能超出或低于指定长度；旋铆机工作气压不能超过0.6MPa, 旋铆机输入油压不能超过4MPa, 不能长时间处于临界压力或超过临界压力作业；可调机体导轨要定期涂油维护, 防止生锈；换新铆头时注意轻拔轻插, 用力过大可能致使铆头总成内部结构位移, 进而影响铆接质量；要注意调节油雾器, 一般每4天左右给作循环油雾器供一滴油。
