篇一：铆工讲义
铆工讲义
引言：
两种或两种以上金属, 被铆工采用焊接、铆接、螺纹等方式连接在一起, 其中电焊属于热铆, 于是出现了“铆焊不分家吗”这样的疑问。铆工身为金属构件施工中的指挥者, 会先按图纸放样、下料, 之后协作其它工种展开安装。
第一章、根底学问、技能和铆工放样号料技术操作规程
第一节、铆工的工作要领和必备的技能的概述
1、根底学问、技能：
存在识图方面的学问, 还存在制图的学问；有着常用金属材料方面的学问, 以及热处理的学问；能够对变形较大或者复合变形的原材料以及一般构造件进行矫正操作, 能够制作出根本形体的开放图, 还能计算开放料长；具备使用以及维护剪床、气割、电焊机等设备的能力；可以读懂并装配桁架类、梁柱类、箱壳类、箱门类和低中压容器等图样, 并进行后续操作。
进行全位置定位施焊, 完成铆接操作, 实施螺纹连接, 检查核实尺寸, 查验外形位置。技师培养目标为:
有本事把基础知识和技能熟练掌握, 能做出简单结构件的展开图, 能算出展开料长, 能制定工艺流程, 能编写工艺规程, 能依照图样的技术要求来定出装、焊、铆、矫工艺方案, 还得会设计工装夹具, 要对质量管理以及生产管理相关识知熟悉, 要对技术、材料、工艺以及相关工种的知识熟知等。
其次节、铆工放样号料技术操作规程
1、放样前预备
在面对生疏图纸以及工艺文件时能够明白其中各项要求, 假设有不清楚的状况应与技术人员一同进行争论直至清楚, 随后确定放样办法。
将零件图样与装配图样的尺寸关系仔细认真地核对, 知晓流程工艺、装配公差、加工余量、焊接收缩量等情况, 搞明白所使用的材质、规格、配料卡片以及材料改代等方面的状况。
首先, 要对地板进行清整, 并进行放样操作。对于地板, 其有着要求, 要求是要平坦, 还要干净。并且，与放样没有关联的物品, 不要放置在地板之上。另外, 需要测量一下, 经过放样的地板, 其尺寸大小, 是否能够满足用于放样的需要。
按照构件的精度情况, 根据构件或大或小的尺寸, 依据生产批量的多少, 结合使用性质, 来确定制作样板或者样杆所使用的材料。
、预备好放样用的工具和合格的量具。
2、放样
, 对于通常需要校对设计尺寸的构造件而言, 要按照1: 1的比例进行放样 , 根据构造件的具体情形 , 既能够全部放样 , 也能够局部放样 , 并且可以运用计算法来简化放样工作。
、划线
放样工作里, 在划线时, 都必须去承受几何作图的方法, 用于划线的石笔, 要尖细。那些长直线, 必须借助粉线去弹出, 不允许通过直尺分段自行延长来获取, 并且粉线不能太粗。
、划线时要先划基准线，再依据基准线划其他轮廊线。
首先, 放样划线存在允许偏差规定, 其中, 相邻两孔中心线的允许偏差是正负零点五毫米, 孔中心与样板边缘的允许偏差为正负一毫米, 样冲眼中心和孔中心线的距离允许偏差是正负零点三毫米, 样板的外围尺寸偏差为负一毫米。
、凡重迭放样时，应承受不同颜色、符号把层次轮廊区分清楚。
划好实样之后, 要去检查根本的尺寸同设计图线是不是相符, 若发觉问题, 就要马上修正或者和有关人员加以联系, 进而共同去解决。
3、样板或样杆的制作
样板, 样杆, 必须要平直, 要是使用旧样板, 或者样杆，那就得把原有字迹, 以及线条擦干净。
依据已经划好且查验之后达到合格标准的实样来制作样板, 再来制作样杆, 样板以及样杆的尺寸需要做到精细、做好预备工作, 并且要考虑工艺上的留量, 样板跟实际尺寸之间的误差为正负零点五毫米。
、加工余量按工艺文件的要求。
、对于低碳钢焊接收缩量可按下例公式计算。
焊缝横向收缩量阅历公式
ΔB=0.1B
式中，ΔB——收缩量
B——焊缝宽度〔图1〕
丁字焊缝收缩量阅历公式
ΔK=0.06K2/δ〔mm〕
式中，ΔK——收缩量
K——焊脚高
δ——钢板的平均厚度〔图2〕
δ=1/2〔δ1+δ2〕
、由于焊缝收缩而产生焊接构造件长度的缩短量可参考表1。
、对于曲形样板可局部放样，样板的弧长可参考表2。
样板之上, 需注明中心线, 以及反正曲线, 还有割线、剪切线等, 样板之中的钉孔中心, 要用冲子冲成直径为?2mm的圆孔。
表1
构造特点特点焊缝收缩量〔不含火焰矫正的收缩量〕
断面高度小于等于, δ大于等于25毫米, 纵向: 每一米焊缝收缩量为0.5毫米, 横向: 每一道焊缝收缩量为2毫米, 加筋板焊缝: 每一对筋板〔满焊〕收缩量为1毫米。
对于钢板构造〔简体〕, 当其中δ≥18mm的钢板的纵缝出现时, 会引发圆周缩短的情况, 而且是每一道焊缝。
1mm；环缝引起筒长缩短，每条焊缝2mm
厚度大于或等于18毫米的钢板, 其纵缝会导致圆周长缩短, 每一道焊缝缩短2毫米；环缝使筒长缩减, 每条焊缝收缩约在2 . 5至3毫米之间。
表2
直径〔mm〕样板的涨长
≤500圆周长的1/3以上
500—2023圆周长的1/4以上
2023—4000圆周长的1/6以上
4000—6000圆周长的1/10以上
6000圆周长1/12以上
制作好的样板或者样杆, 要注明工作号, 以及材质, 还有规格, 包括钻孔直径, 孔的类型, 零件数量等各类符号要求, 标准得清楚, 准确, 用来备号料时查对。
、样板和样杆制作好后留意保管存放，防止变形。
4、号料前预备
工艺规程以及生疏图纸, 要将样板或样杆上的标注弄清晰, 还要明确零件批量；对于小批量的产品而言, 能够依据图纸直接进行号料。
、清扫干净号料场地，清理不必要的杂物。
、预备所需工具并检查其是否符合工艺及使用要求。
、检查材质、规格是否符合要求，对有重皮、裂纹和严峻锈蚀
〔大于1/2板厚公差疤痕0.5mm以上者〕
不得使用存在缺陷的材料, 如果有材料代用的情况, 那么必须有经过有关部门批准的材料代用单。
要去检查号料钢材的不平度, 这对于钢板而言, 每米内的不平度情况显现于表3当中, 而对于型钢来讲, 每米内的不平度不可以超过1mm。
凡不符合的钢材需矫形前方可号料。
表3钢板每米内不平度的允许值mm
钢板厚度(mm)2—68—1414
不平度允许值2.01.51.0
、材料垫放平坦后再进展号料。
5、号料
以下是套裁的情况, 厚度相同, 材质相同多种零件能够在同一块钢板上进行套裁, 以此提高材料利用率。
、领到钢板后要认真排料，充分利用。
、12毫米以下的钢板在套裁时可不留间隙，即共用切割线。
篇二：铆工根底学问
铆工根底学问
铆工干活内容较为繁杂, 不过关键的是要看图下料, 还要进行冷热加工, 以及构件拼装、构造装配等。所谓看图下料, 那便是要放样、开放以及下料；冷热加工呢, 是把钢材裁割开, 进而加工成确定形状的零件；构件拼装与构造装配讲的是采用承受焊接或铆接这样的工艺方法, 将零件拼装成部件和构件, 且。
让其进一步装配成为分段的, 以及完整的钢构造。所以, 从进行放样起始直到完成总装, 再到交检的这一整个过程, 通通都是铆工的工作范围。
一、钢构造的根本学问
按钢的用途分类:〔钢是含碳量小于2.11%的铁碳合金。〕
建筑的构造, 冶金设备的构造，化工设备的构造, 机械设备的构造, 吊运起重设备的构造, 以及交通运输设备的构造等等。
按钢所用材料分类:
大体而言, 材料存在着两大类, 其中一类之为板材, 另一类呢则是型材, 依据其横断面的外形特征, 又能够被区分成以下这些类别, 板材, 这里面通常包含着钢板, 管材, 其中典型的就是钢管, 型材, 比如型钢, 还有线材, 总共就是这么些种类。
〔钢丝〕四大类。

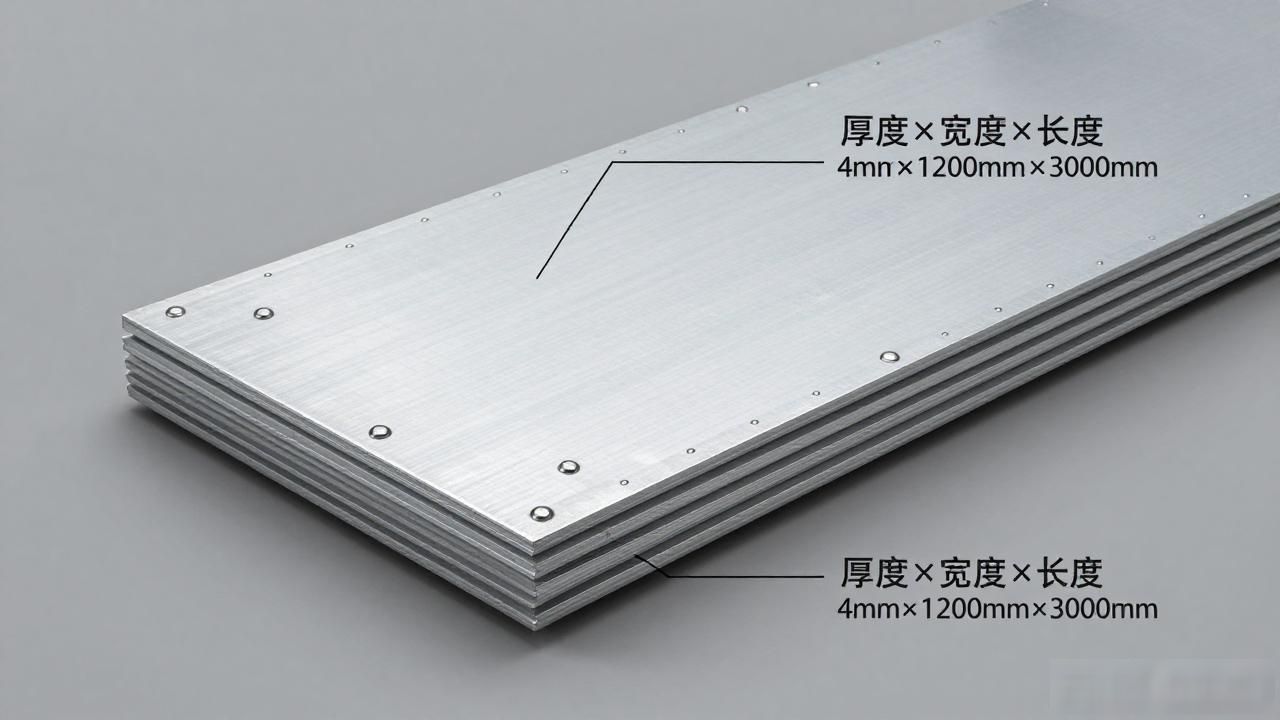

钢板
按照国标规定, 薄钢板的厚度处于0.2至4毫米之间, 其宽度是500至, 还有长度为1000至, 它的标记方法是按照厚度乘宽度乘长度来进行的。
厚钢板的厚度是大于4mm的厚度还要再往上, 通常情况下呢, 又把厚度处于4mm至25mm之间的那种叫做中板, 而厚度在25mm以上的称呼它为厚板。它的标记方法和薄板是一样的。
型钢
依据其断面的外形模样, 能够划分成简洁断面型钢以及简洁断面型钢, 简洁断面型钢包含圆钢、方钢、六角钢、扁钢、角钢, 简洁断面型钢含有槽钢、工字钢、钢轨和其他异型钢材之类。
型号标识方法：扁钢〔厚度×宽度×长度〕
工字钢和槽钢〔型号×10表示其高度〕
角钢
钢管焊接钢管〔内径×壁厚〕
按连接方法分类:
铆接构造(优点:变形小、强度高、便于拆卸更、换抗震等)
具备生产速度快的特点, 拥有质量好的特性, 含有施工便利的优势, 可以不受其它外界条件之任何限制的焊接构造。
螺栓连接构造(对特别技术要求的构造局部,便于拆卸等)
钢构造的生产程序:
〔包括坡口和孔加工〕
构件做出成型加工呈现, 有弯曲以及压延, 还有冷作, 以及热作, 还有除锈, 还有拼装, 还有定位焊接, 还有螺纹连接, 还有铆接, 还有组合连接, 还有焊接, 还有矫正, 还有检验, 还有除锈防腐。
查验涵盖, 几何尺寸的查看, 气密方面的测试, 水压的检测, χ射线的查验, 超声波的检验等等。
d.安装：
安装预备工作：安装方案的选择，现场布置，根底复核.
吊装:整体吊装、解体吊装、正装、倒装。
找正、整体检验、试运转、除锈、涂漆、竣工验收。
金属材料的机械性能:
力气是金属材料在外力作用时, 用以抵抗变形或者破坏的, 钢在钢构造上通常受到的外力能够分成, 拉伸, 压缩, 剪切, 扭转以及弯曲等。
机械性能之中, 存在着根本指标, 这些指标涵盖强度, 塑性, 硬度, 冲击韧性, 还有疲乏强度等。
钢材的工艺性能：
在钢构造产品制造进程里, 铆工所涉及的构件冷热加工还有钢材焊接, 属于工艺内容关键部分, 像弯曲锻压、切削、展延、冷压以及焊接等, 关乎能否适配上述加工要求的能力。
