回收率高的钢构造, 建设周期短, 当下钢构造在厂房建筑里已获广泛应用。钢构造厂房主要构件是焊接H型钢柱, 还有钢梁, 以及支撑。这些构件在制作进程中都存有焊接变形问题, 为了不影响钢构造现场安装, 以及钢构造的安全可靠性, 在工厂制作时需要开展变形矫正。
当焊接变形超出设计要求, 以及国家相关规范规定的范围时, 就必须针对钢构造所产生的变形想办法展开矫正, 让其达到符合产品质量规定的程度。依据实践当中积累的经验能够证明, 多数发生变形的构件是能够被矫正的。矫正的意思就是经过想办法利用新产生的变形达到抵消已经出现的变形的目的, 从而使构件达到相关标准的要求。
在生产实践里经常会用到的矫正办法包含着机械矫正, 还有火焰矫正以及综合矫正, 这里的综合矫正是指火焰矫正与机械矫正等同时进行, 火焰矫正是一种操作颇具难度的方法, 这种方法对于温度的控制有着相对较高的要求, 还需要以丰富的实践经验作为指导, 要是对温度的掌控有所不当, 构件新产生的变形会比需要抵销掉的原有变形还要大, 甚至会致使构件新的变形变得更大, 本文针对钢构造焊接变形的种类以及矫正方法给出了一个简要的说明。
一、钢构造焊接变形的种类与火焰矫正
在国内, 普遍的设计之中, 是采用焊接H型钢来当作钢柱、钢梁以及钢支撑的。对于H形钢的焊接变形情况, 常常会采用以下三种火焰矫正的方法, 其一为线状加热法, 其二为点状加热法, 其三为三角形加热法。以下所呈现的是火焰矫正时的加热温度, 其材质乃是低碳钢。

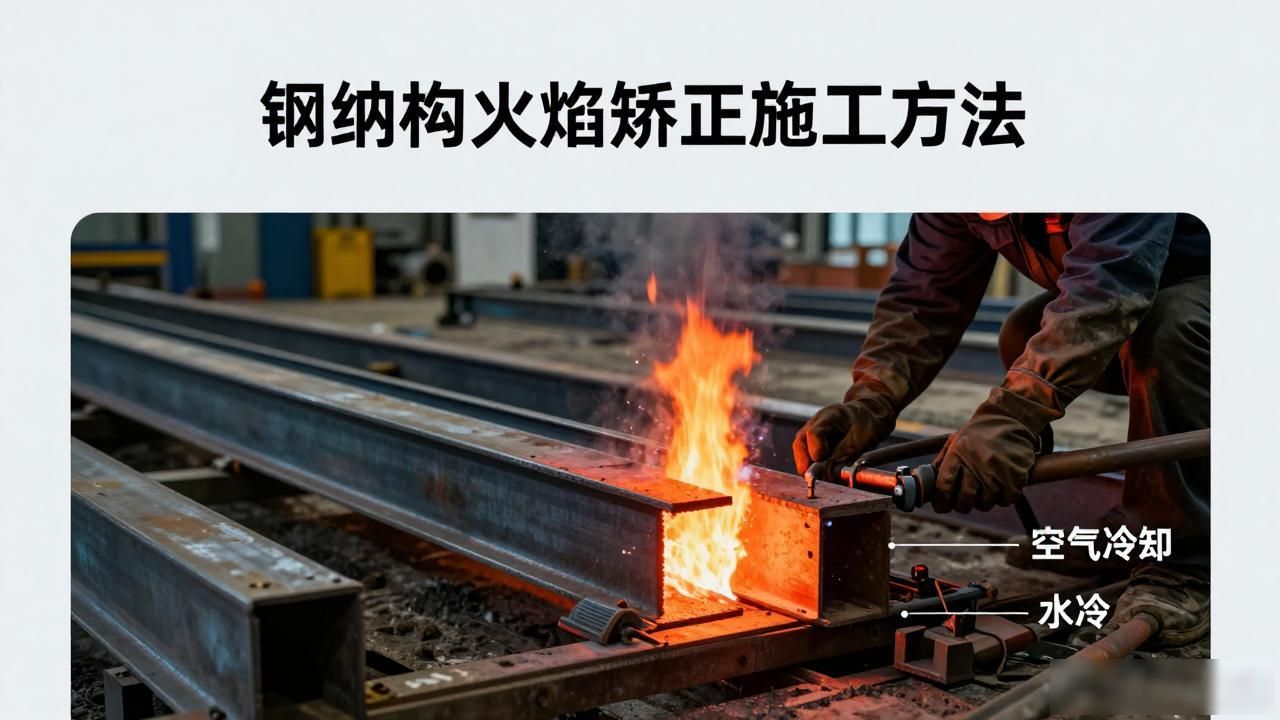

低温矫正500~600℃冷却方式:水
中温矫正600~700℃冷却方式:空气和水
高温矫正700~800℃冷却方式:空气
关注要点: 火焰矫正期间, 加热的温度不适宜过高, 要是过高了, 就会致使金属变得脆化, 进而影响到冲击韧性。对于16Mn, 在高温矫正时是不可以运用水进行冷却的, 这其中涵盖了厚度较大或者淬硬倾向较大的钢材。接下来要介绍的是化解不同种类变形的施工方法。
1.H型钢翼缘板的角变形
对H型钢柱、梁以及撑角的变形进行矫正, 于翼缘板之上（在对准焊缝之外的地方）进行纵向线状加热, 加热温度需控制在650℃以下，留意加热范围不能超出两焊脚所控制的范围, 故而无需用水冷却。线状加热时需注意: 其一, 不应于同一位置反复加热；其二, 加热过程中不可进行浇水。这两点乃是火焰矫正的普遍原则。
2.H型柱、梁、撑的上拱与下挠及弯曲
(一)在翼缘板之上, 朝着纵长焊缝的方向, 从中间朝着两端去做线状加热, 这样便可矫正弯曲变形。
为防止产生弯曲和扭曲变形,两条加
热带得同步去开展, 可采用低温矫正办法, 或者采用中温矫正办法处理相关事宜, 这种办法能够有益于减少焊接时所产生的应力情况, 然而这种办法随着纵向的不断收成, 会同时伴随较大程度横向上向内收紧, 故而比较具有难度掌控方面问题。
(二)翼缘板上作线状加热,在腹板上作三角形加热。
这种矫正柱、梁、撑弯曲变形所用的方法, 效果十分显著, 横向线状加热宽度通常取20至90间的毫米数, 当板厚较小时, 加热宽度需要更窄些, 加热过程是要由宽度的中间朝着两边进行扩展的, 线状加热适宜由两名人员同时进行操作展开工作, 接着再分别对三角形进行加热, 三角形的宽度不应当超过板厚的两倍, 三角形的底部与对应的翼板上线状加热的宽度一样就行, 加热三角形是从顶部起始的, 而后从中心朝着两侧扩展, 一层一层地加热直至三角形的底部为止, 加热腹板的时候温度不能太高, 不然会造成凹陷变形, 而且很难修复。用于三角形的加热方式, 同样对构件的旁弯矫正适用, 而实施加热的时候, 应进行中温状态之下的矫正操作, 浇水的量要少。
3.H型柱、梁、撑腹板的波浪变形
针对于矫正波浪变形而言, 首先要找出那凸起的波峰, 接着运用圆点加热法并使其配合手锤来展开矫正, 有着这样的规则, 加热圆点的直径一般是在50至90mm之间, 要是钢板厚度或是波浪形面积比较大的时候, 直径也必须要放大, 能够依照d=(4δ+10)mm这个算式（其中d代表加热点直径, δ代表板厚）把得出的值拿来加热, 烤嘴从波峰起始作螺旋形移动, 运用中温展开矫正, 当温度抵达600至700度时点, 把手锤放置在加热区边缘的地方, 随后用大锤去击打手锤, 使得加热区金属遭受挤压, 冷却收缩之后被拉平, 矫正的时候应当防止产生过大的收缩应力。矫正完一个圆点之后, 再去开展加热第二个波峰点, 其方法和之前一样。为了加快冷却速度, 可以针对Q235B钢材进行加水冷却之举。这种矫正方法属于点状加热这个类别方法, 加热点的分布能够呈现出梅花形或者链式密点形。要注意温度切莫超过750℃。
火焰矫正所引发的应力跟焊接内应力一样, 均属于内应力一种。矫正方式不恰当而产生的内应力, 与焊接内应力以及负载应力叠加在一起, 会致使柱、梁、撑的纵应力超出现有的允许应力, 进而造成承载安全系数下降。所以在钢构造制造过程当中务必要谨慎小心, 尽可能采用合理的工艺举措来减少变形情况, 矫正之时尽可能采用机械矫正手段。当实在没办法而非要采用火焰矫正时, 应当留意以下这些要点:。

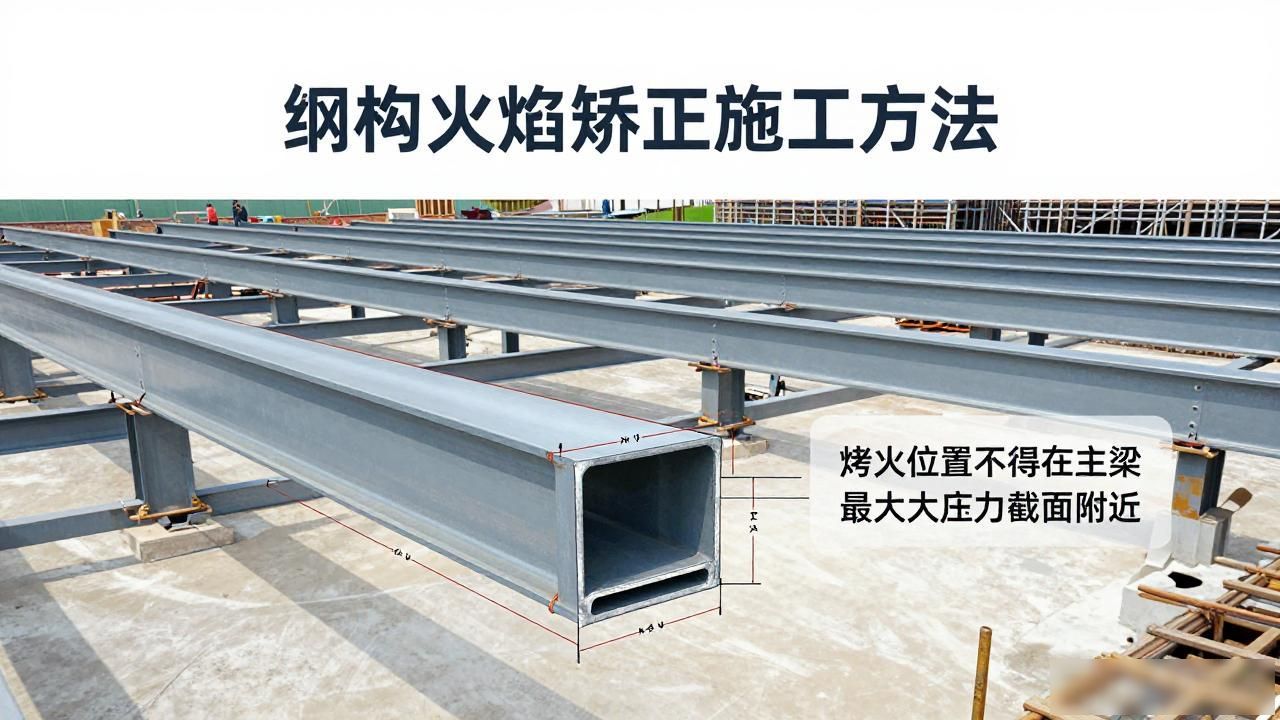

1.烤火位置不得在主梁最大应力截面附近;
2.矫正处烤火的那个面积, 处于一个截面上, 绝不能多大, 得好些个截面多个样选不少呢。
3.宜用点状加热方式,以改善加热区的应力状态;
4.加热温度最好不超过700℃。
摘要: 综合国内以及国外相关资料, 简要叙述钢构造焊接变形, 介绍焊接变形的火焰矫正这一施工方法。
关键词：钢构造,火焰矫正,焊接变形,施工方法
