在仪表工作里会接触到的钢制材料当中, 不锈钢属于很常见的那一类, 知晓不锈钢知识, 能够助力仪表人更出色地把控仪表选型以及使用。
简称不锈耐酸钢的是不锈钢钢材中的一种, 能耐受像空气、水、蒸汽这类轻度的腐蚀性介质侵蚀。或者是有一定不锈特性特质的一个钢种类型被叫做不锈钢, 而承受化学腐蚀性媒介, 也即酸碱盐等各类化学浸蚀的钢种类型则被定义为耐酸钢。
有一种钢, 被称作不锈钢, 它能耐受空气、蒸汽、水这类较为微弱的腐蚀介质, 以及酸、碱、盐等具有化学浸蚀性的介质的腐蚀, 又被叫做不锈耐酸钢。在实际运用当中, 常常把那种耐受较弱腐蚀介质腐蚀的钢称作不锈钢, 而把耐受化学介质腐蚀的钢称作耐酸钢。因为这两者在化学成分方面存在差异, 所以前者不一定能够耐受化学介质的腐蚀, 而后者通常都具备不锈性。不锈钢的耐蚀性能是由钢里面所含的合金元素所决定的。
常见分类：
通常按金相组织分为：
平常情况下, 依照金相组织, 会将普通的不锈钢划分成三类, 分别是奥氏体型不锈钢, 铁素体型不锈钢, 马氏体型不锈钢。在这三类基本的金相组织根基之上, 出于特定的需求跟目的, 又派生出了双相钢, 沉淀硬化型不锈钢以及含铁量低于50%的高合金钢。
1、奥氏体型不锈钢。
一种不锈钢, 其基体主要呈现为面心立方晶体结构的奥氏体组织, 也就是CY相, 这种组织没有磁性, 而且它主要是利用冷加工促使自身得到强化, 这种强化有可能最终导致呈现出一定的磁性。美国钢铁协会是使用200以及300系列的相关数字来对其进行标示的, 就比如304。
2、铁素体型不锈钢。
基体主要是呈现体心立方晶体结构的铁素体组织, 也就是（a 相）, 它具有磁性, 一般情况下没办法通过热处理来实现硬化, 可是冷加工能够使其发生轻微强化, 属于这样的不锈钢。美国钢铁协会是用 430 和 446 来进行标示的。
3、马氏体型不锈钢。
那种基体是马氏体组织（体心立方或者立方）, 具备磁性, 能借由热处理去调整其力学性能的不锈钢, 美国钢铁协会是以410, 420以及440这种数字来标示的。马氏体在高温的时候有着奥氏体组织, 当以恰当的速度冷却到室温之际, 奥氏体组织能够转变为马氏体（也就是淬硬）。
4、奥氏体一铁素体(双相)型不锈钢。
基体同时具备奥氏体以及铁素体这两种相组织, 其中含量较少的相基体, 其含量通常会大于15%, 具备磁性, 能够靠着冷加工让其得到强化的不锈钢, 329属于典型的双相不锈钢。和奥氏体不锈钢相比较而言, 双相钢的强度较高, 在耐晶间腐蚀、耐氯化物应力腐蚀以及点腐蚀这些方面的能力, 全都有显著的提升。

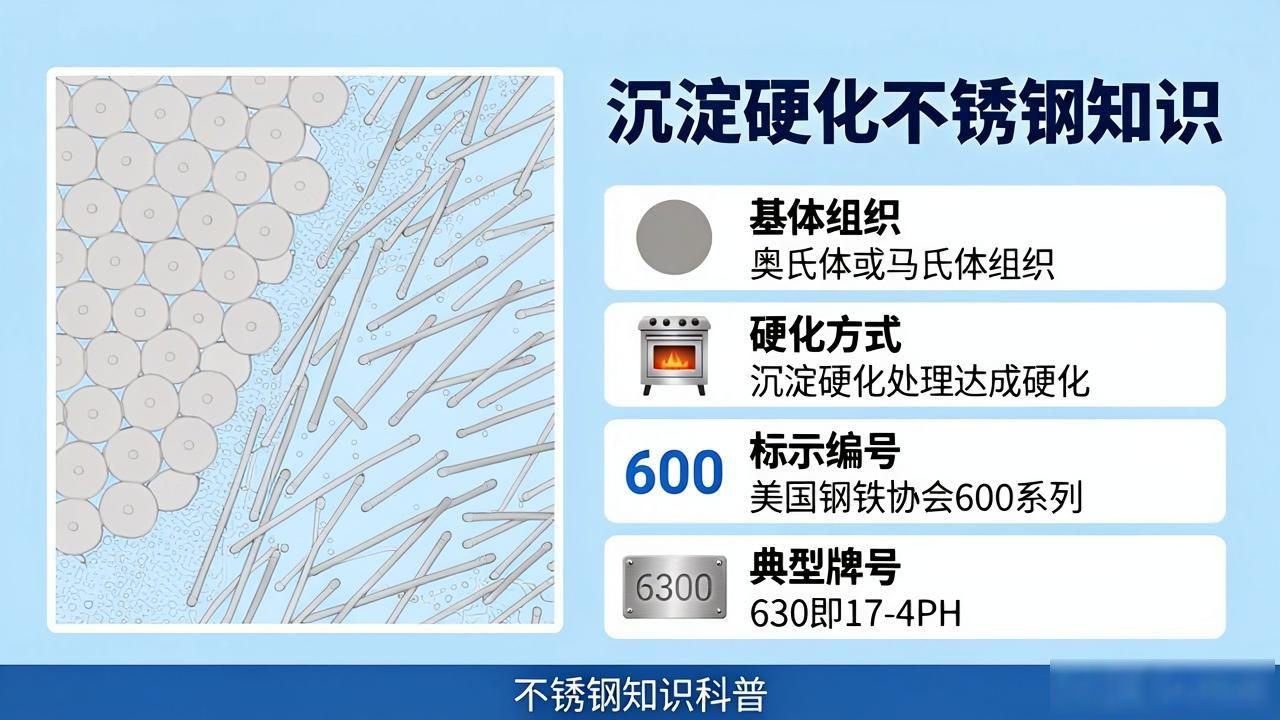

5、沉淀硬化型不锈钢。
还有一种不锈钢, 其基体是奥氏体或者马氏体组织, 并且能够借助沉淀硬化处理达成硬化效果, 美国钢铁协会用在600系列那儿的数字来标示它, 像以630为例, 也就是17 – 4PH那个。
正常情况下, 除掉合金之外, 奥氏体不锈钢具备的耐腐蚀性是颇为优异的, 于腐蚀性较低的环境当中, 能够采用铁素体不锈钢, 在处于轻度腐蚀性环境的时候, 要是要求材料拥有高强度或者高硬度, 那么能够采用马氏体不锈钢以及沉淀硬化不锈钢。

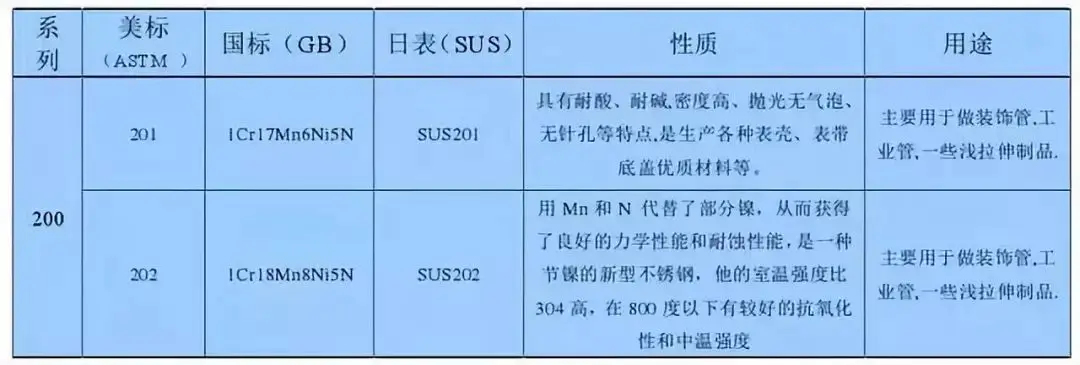

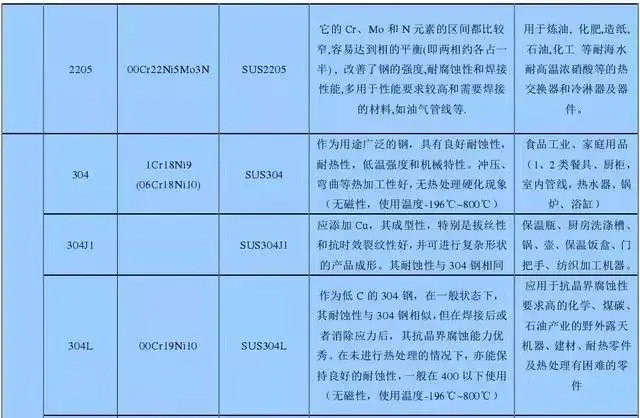

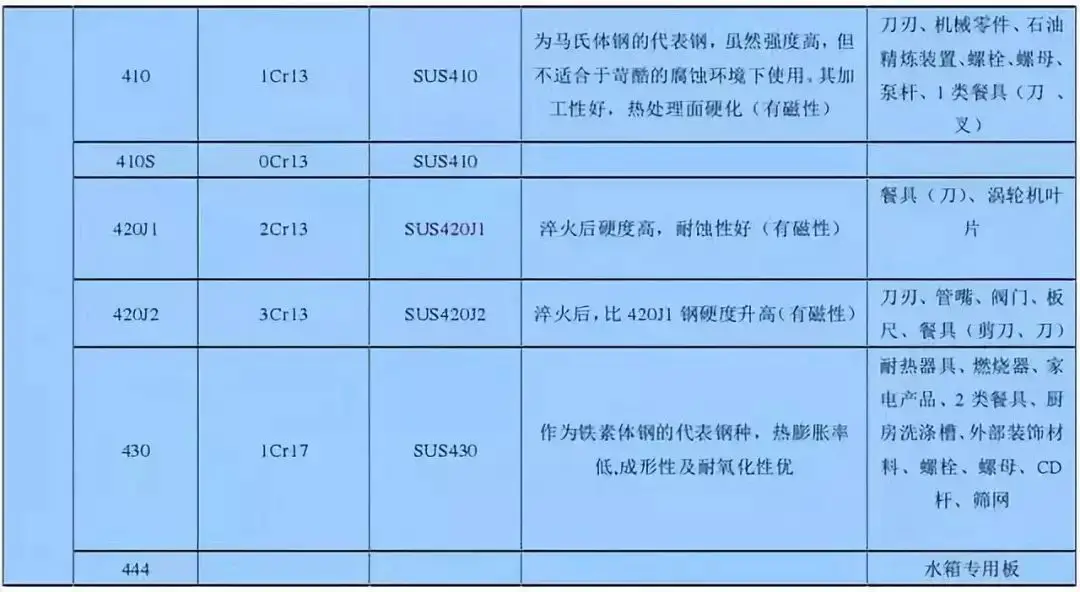

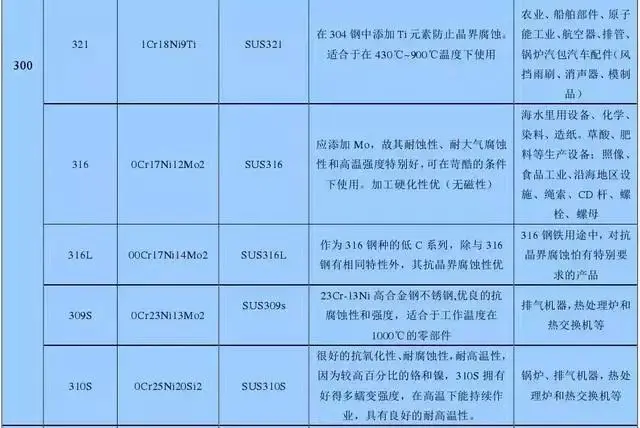

特性和用途

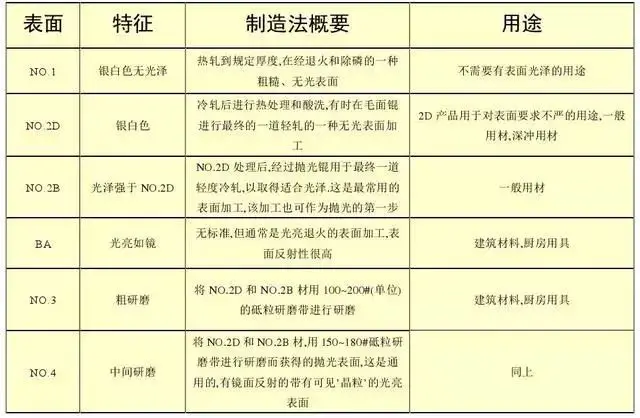

表面工艺
厚度区分
1、由于钢厂的机械在进行轧制这个过程的时候, 轧辊因受热的缘故出现了细微的变形情况, 从而造成轧出来的板子厚度产生了偏差, 一般呈现出中间厚两边薄的状况。在对板子厚度进行测量的时候, 国家规定应当测量板头的中间部位。

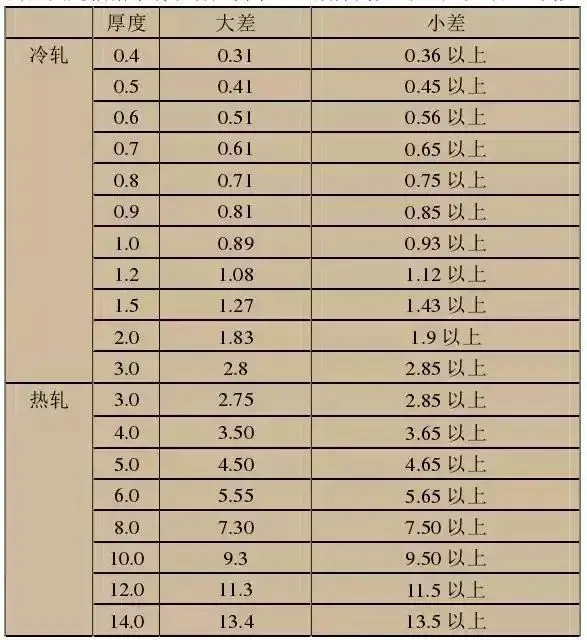

2、由于市场以及客户需求而致使公差形成的缘由, 通常被划分成大公差与小公差这两类: 比如说。
什么样的不锈钢不易生锈？
影响不锈钢锈蚀的主要因素有三点：
1、合金元素的的含量。
通常来讲, 铬的含量处于10.5%时, 钢不容易生锈。铬镍的含量越高, 防腐性能就越佳。比如304材质, 镍的含量需在8至10%, 铬的含量要达到18至20%, 如此这般的不锈钢在一般状况下是不会生锈的。
2、生产企业的冶炼工艺也会影响不锈钢的耐腐蚀性。
大型的不锈钢厂, 其具备冶炼技术优良、设备先进以及工艺先进等特性, 在有关合金元素的控制方面, 在杂质的去除环节, 以及在钢坯冷却温度的控制范畴, 均能够予以保证, 所以生产出的产品质量稳定且可靠, 内在质量良好, 不容易生锈。相反, 一些小型的钢厂，其设备较为落后, 工艺也落后, 于冶炼这一过程里面, 杂质无法被去除掉, 进而生产出来的产品难以避免地会生锈。
3、 外部环境，气候干燥通风好的环境不易生锈。
若空气湿度处于较大状态 , 且处于连续阴雨的天气状况下 , 又或者是处于空气中含酸碱度较大的环境地区 , 那么就容易出现生锈的情况。对于304材质的不锈钢而言 , 要是其周边环境过分差 , 也是会发生生锈现象的。
不锈钢出现锈斑该怎样处理？
1、化学方法
使用酸洗膏或者喷雾来辅助锈蚀部位再度钝化从而形成氧化铬薄膜, 以此让其再度恢复耐腐蚀能力, 在酸洗完毕之后, 为了将所有污染物以及酸残留物去除掉, 运用清水进行恰当冲洗是十分重要的, 在一切处理完成之后, 借助抛光设备重新进行抛光操作, 利用抛光腊封闭就行, 对于局部存在轻微锈斑的情况, 也能够使用按1: 1比例混合的汽油、机油混合溶液, 通过干净的抹布擦去锈斑就行。
2、 机械方法
先进行喷砂清理, 接着采用玻璃或陶瓷微粒喷丸清理, 随后有湮没操作, 再进行刷洗和抛光。通过机械方法存在可能擦除之前被清除材料、抛光材料或者湮没材料所造成污染的情况。所有各类污染特别是外来铁颗粒都极有可能成为腐蚀的源头, 特别是处于潮湿环境之时。所以, 机械清理表面最好是应当要在干燥条件下开展正规清理。运用机械法仅仅能够清理其表面, 无法改变材料自身的抗腐蚀能力。故而建议在机械清理完毕之后使用抛光设备再次进行抛光, 并用抛光腊予以封闭。
仪表常用不锈钢牌号及性能
1、304不锈钢, 是奥氏体不锈钢当中, 应用量比较大的, 使用范围最为广泛的之一, 它适合用来制造深冲成型的部件, 以及用来制造输酸管道, 也适合制造容器、结构件、各类仪表本体等, 还能够用来制造无磁的设备, 以及制造成为低温的设备和部件。
2、304L不锈钢 , 是为解决因析出致使304不锈钢在某些条件下存在严重晶间腐蚀倾向而发展出的超低碳奥氏体不锈钢 ，它的敏化态耐晶间腐蚀能力明显优于304不锈钢。除强度稍微偏低外 , 其他性能与321不锈钢相同 , 主要用于需焊接后又无法进行固溶处理的耐蚀设备和部件 , 可用于制造各类仪表本体等。
3、304H不锈钢, 它是304不锈钢之中的一个内部分支, 其碳质量分数处于0.04%至0.10%这个范围, 并且在高温性能方面要比304不锈钢更为优异。
4、有着良好耐还原性介质以及耐点腐蚀能力的316不锈钢可用于作耐点蚀材料, 相比于304不锈钢, 它在海水和其他各类介质里耐腐蚀性更优, 是在钢基础上加入钼而制成的。
5、这是一种叫316L不锈钢的材料, 它属于超低碳钢, 此材质具备良好的耐敏化态晶间腐蚀性能, 它适用于制造厚截面尺寸的焊接部件以及设备, 其中比如像石油化工设备里的耐蚀材料。
6、 碳质量分数处于0.04%至0.10%的, 为316不锈钢内部分支的316H不锈钢, 其高温性能比316不锈钢更优。
7、具有耐点蚀以及抗蠕变能力, 且这种能力优于316L不锈钢的317不锈钢, 使用于制造石化以及耐有机酸腐蚀的设备。
8、这是一种321不锈钢, 它属于钛稳定化的奥氏体不锈钢, 通过添加钛来提高耐晶间腐蚀性能, 且具备良好的高温力学性能, 还能用超低碳奥氏体不锈钢来替代它。除了高温或抗氢腐蚀等专用场合以外呢, 至于一般情况下的时候, 它是不被推荐使用的。
9、347不锈钢, 是铌稳定化的奥氏体不锈钢, 添加铌能提高耐晶间腐蚀性能, 在酸、碱、盐等这类腐蚀介质里的耐蚀性和321不锈钢一样, 其焊接性能良好, 既能够当作耐蚀材料来用又可以用作耐热钢, 主要被应用于火电、石化领域, 像是制作容器、管道、热交换器、轴类、工业炉之中的炉管以及炉管温度计等等。
10、904L不锈钢, 是一种被发明出来的超级奥氏体不锈钢, 属于超级完全奥氏体不锈钢, 它的镍质量分数处在24% 一26%这个范围, 其碳质量分数小于0.02%, 它具有极好的耐腐蚀性, 在像硫酸、醋酸、甲酸、磷酸这类非氧化性酸中有着很好的耐蚀性, 并且还同时具备良好的抗缝隙腐蚀以及抗应力腐蚀性能, 它适用于70℃以下各种浓度的硫酸, 在常压状态下, 对于任何浓度、任何温度的醋酸以及甲酸与醋酸的混酸，它的耐腐蚀性同样很好, 原有标准-625把它归人镍基合金, 而新标准则将它归为不锈钢。世界上, 除了少数欧洲仪器产家关键部分采用904L不锈钢, 例如E+ H的质量流量计的测管, 劳力士手表的表壳。咱中国只有近似牌号钢, 没有904L不锈钢。
11、具可淬硬性, 属马氏体不锈钢的440C不锈钢在不锈钢里硬度是最高的, 其硬度可达HRC57 , 它主要被用于去制作诸多部件比如喷嘴, 比如轴承 比如阀门的阀芯以及阀座 还有套筒, 还有阀杆等。
12、一种名为17 – 4PH的不锈钢, 它属于马氏体沉淀硬化不锈钢, 其硬度是HRC44 , 具备高强度、硬度以及抗腐蚀性, 不适用于不低于300℃的温度环境, 对于大气以及稀释酸或者盐均有着良好的抗腐蚀能力, 它的抗腐蚀能力等同于304不锈钢和430不锈钢, 可用于制造海上平台, 还能用于制造涡轮机叶片, 也可用于制造阀门的阀芯、阀座、套筒、阀杆等。
于仪表专业里头, 将通用性跟成本问题予以结合, 常规的奥氏体不锈钢的选择顺序为此。
304不锈钢, 304L不锈钢, 316不锈钢, 316L不锈钢, 317不锈钢, 321不锈钢, 347不锈钢, 904L不锈钢, 当中317不锈钢较少被使用, 321不锈钢不被推荐, 347不锈钢被用于高温抗腐蚀, 904L不锈钢仅仅是个别厂商部分元件的默认材质, 在设计的时候一般不会主动去选择904L不锈钢。
处于仪表的设计选型阶段时, 常常会碰到仪表材质跟管道材质不一样的情形, 特别是在高温的工作状况下, 就得格外留意仪表材质的挑选是不是契合工艺设备或者管道的设计温度以及设计压力, 比如说管道是高温铬钼钢材质, 然而仪表选用的是不锈钢材质, 此时极有可能产生问题, 一定要去查阅相关材质的温压表。
在仪表设计选型期间, 常常会遇上各类不一样体系、系列以及牌号的不锈钢, 进行选型之际, 需要依据具体的工艺介质、所涉及温度、压力状况、受力组件、腐蚀情形、成本等多个角度来思考问题。 “。
暂无评论内容
