搭接件预埋螺母的压铆工具的制作方法

技术简介：

本专利针对传统搭接件连接时, 因空间受限造成无法进行单侧操作的情况, 同时针对传统搭接件连接时因安全方面存在限制而无法实施单侧操作的状况, 设计了一种专用压铆工具。该工具借助手轮来驱动螺杆, 通过拉杆、连接臂以及端头的联动结构搭配组合, 达成预埋螺母的单侧压铆安装, 以此来提升作业效率, 并且提升作业安全性。

关键词：预埋螺母压铆工具,单侧安装,机械结构

专利名称：搭接件预埋螺母的压铆工具的制作方法

技术领域：

本实用新型涉及一种压铆工具。

背景技术：

进行搭接件连接之际, 得在搭接件两侧, 用扳手之类工具旋紧螺栓与螺母, 然而, 要是搭接件一侧因安全、空间等缘由不适宜旋紧操作, 那就没法用螺栓和螺母来连接。所以要把连接搭接件的预埋螺母预先固定在待连接的搭接件上, 可当下却没有专用的搭接件预埋螺母压铆工具哦！

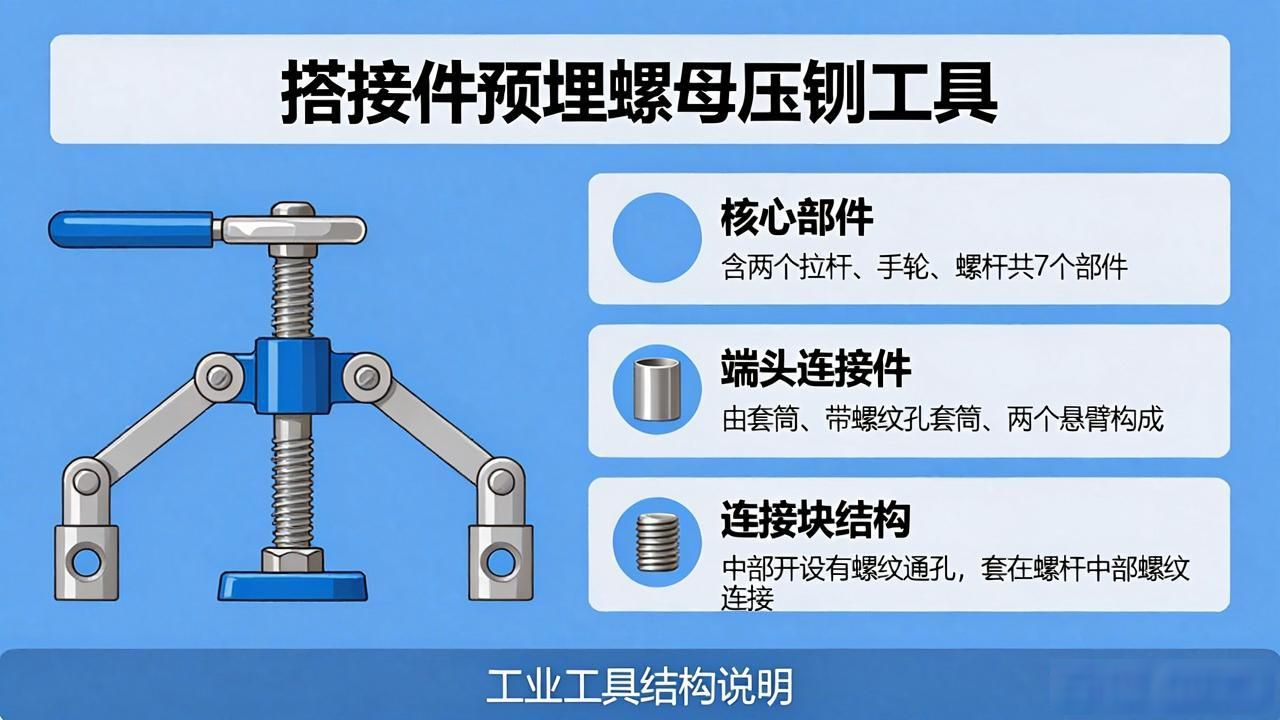

对于本实用新型而言, 其目的在于切实解决当下一个实际存在的问题, 即不存在专门用于搭接件预埋螺母的压铆工具这一状况, 在此基础之上, 进一步去提供一种专门针对搭接件预埋螺母的压铆工具。本实用新型为解决上述技术问题所采取的技术方案是, 本实用新型所述的搭接件预埋螺母的压铆工具, 包含两个拉杆, 还有手轮, 以及螺杆, 再者连接块, 另外还有两个连接臂, 再有端头连接件和端头。所述端头连接件, 是由套筒, 还有带有螺纹孔的套筒以及两个悬臂构成。所述套筒的下端, 与带有螺纹孔的套筒的上端, 固接成为一体。所述两个悬臂, 对称设置在带有螺纹孔的套筒的两侧壁上面。所述连接块的中部, 开设有螺纹通孔。所述连接块套装在螺纹杆的中部, 并且二者螺纹连接。所述连接块的两端, 分别与对应的一个连接臂的上端铰接。每个连接臂的下端, 与对应的拉杆的下部铰接。所述端头连接件处在连接块的下方, 并且套装在螺杆的下部。每个拉杆的下端, 与相对应的悬臂铰接。所述端头的上部侧壁, 加工有外螺纹。所述端头的内部, 沿轴线方向开设有通孔。所述端头穿装在螺杆的下部, 并且端头的上部侧壁与带有螺纹孔的套筒螺纹连接。所述手轮固装在螺杆的上端。本实用新型的优点在于, 其搭接件预埋螺母的压铆工具, 能够把预埋螺母迅速且稳固地安装至搭接件上, 此工具解决了当下缺少专门用于搭接件预埋螺母的压铆工具这一问题, 本实用新型极大地提升了现场安装的质量, 工作效率颇高, 确保了搭接件的安装定位精准度, 并且达成了安全高效的安装工作。

图1是本实用新型压铆工具的主视图(局部剖)。

具体实施方式

具体实施方式

一, 如图1所示, 本实施方式之中, 搭接件预埋螺母的压铆工具包含两个拉杆1。还有手轮2, 以及螺杆3。连接块4也在其中, 再有两个连接臂5。端头连接件6同样是构成部分, 另外还有端头7。端头连接件6是由套筒6 – l组成。带有螺纹 孔的套筒6 – 2也是其一部分, 两个悬臂6 – 3也包含在内。套筒6 – 1的下端与带有螺纹孔的套筒6 – 2的上端固定连接成一体。随后, 两个悬臂6 – 3对称设置在带有螺纹孔的套筒6 – 2的两侧壁上。接着, 连接块4的中部开 有螺纹通孔4 – l。连接块4套装在螺纹杆3的中部并且二者螺纹连接。连接块4的两端各自与对应的一个连接臂5的上端铰接。每个连接臂5的下端与对应的拉杆1的下部铰接。端头连接件6处于连接块4的下方并且套装在螺杆3的下部。每个拉杆1的下端与相对应的悬臂6 – 3铰接。最后, 端头7的上部侧壁加工有外螺纹。端头7的内部沿轴线方向开有通孔7 – l。 端头7穿装在螺杆3的下部并且端头7的上部侧壁与带有螺纹孔的套筒6 – 2螺纹连接。手轮2固定安装在螺杆3的上端。

具体实施方式

二, 如图l所示, 本实施方式里, 那个用来叫做手轮2的物体, 其作圆周状的表面之上有加工作出的防滑网格2 – l。这样去进行设计, 能够在旋转手轮2这个动作发生的时候防止出现打滑的情况。而另外的其他组成同与别的物体的连接关系, 和具体实施方式相关。

一 相同。

具体实施方式

三如图1所示，本实施方式所述端头7为圆柱体，所述端头7的下

端中部位置设有第一凸台7 – 2, 该凸台呈现出由上至下直径逐渐缩小的形态。像这般样式的设计, 在投入使用的时候能够让预埋螺母的锁紧压。

边向外翻边，方便操作。其它组成及连接关系与具体实施方式

一或二相同。

具体实施方式

四如图l所示，本实施方式压铆工具还包括两个防滑橡胶套8，每

将其一拉杆1, 其上端套着一个防滑橡胶套8。开展这般设计, 于使用的期间能够起到防滑的效用, 进而方便进行操作工作。

其它组成及连接关系与具体实施方式

三方面表现相同。其工作原理呈现这样的情况, 像图 1 所展示的。一开始, 是把螺杆 3 的下端通过螺纹的方式连接在预埋螺母上面, 接着手动操作, 使得两个拉杆 1 的上端慢慢向彼此靠近, 与此同时, 两个连接臂 5 也一同渐渐靠拢, 进而两个连接臂 5 促使连接块 4 朝着上方移动, 连接块 4 向上移动又带动螺杆 3 向上运动, 这样一来, 螺杆 3 和端头 7 之间就产生了相对的位移, 进而让端头 7 与预埋螺母的预埋进行接触, 随后把预埋螺母的锁紧压边挤压之后外翻到安装孔的边缘, 如此便完成了预埋螺母的压铆安装这项工作。

权利要求一种用于搭接件预埋螺母的压铆工具, 其特征在于, 所述压铆工具包含两个拉杆(1), 还有手轮(2), 以及螺杆(3), 连接着连接块(4)，再有两个连接臂(5), 端头连接件(6)和端头(7), 所述端头连接件(6)由套筒(6 – 1)、带有螺纹孔的套筒(6 – 2)和两个悬臂(6 – 3)构成, 所述套筒(6 – 1)的下端与带有螺纹孔的套筒(6 – 2)的上端固接成为一体, 所述相对设置的两个悬臂(6 – 3)分布在带有螺纹孔的套筒(6 – 2)的两侧壁上；所述连接块(4)的中部开设有螺纹通孔(4 – 1), 所述连接块(4)套在螺纹杆(3)的中部并且二者进行螺纹连接, 所述连接块(4)的两端分别与对应的一个连接臂(5)的上端进行铰接, 每个连接臂(5)的下端与对应的拉杆(1)的下部进行铰接, 所述端头连接件(6)处于连接块(4)的下方并且套在螺杆(3)的下部, 每个拉杆(1)的下端与相对应的悬臂(6 – 3)进行铰接, 所述端头(7)的上部侧壁加工有外螺纹, 所述端头(7)的内部沿着轴线方向开设有通孔(7 – 1), 所述端头(7)穿装在螺杆(3)的下部且端头(7)的上部侧壁与带有螺纹孔的套筒(6 – 2)进行螺纹连接, 所述手轮(2)固装在螺杆(3)的上端。

2. 有一种压铆工具, 它是针对权利要求l所述的搭接件预埋螺母的，其具备这样的特征, 手轮(2)有防滑网格(2-1), 防滑网格(2-1)是在手轮(2)的圆周表面上被加工出来的。

3. 一种搭接件预埋螺母的压铆工具, 它是根据权利要求1或者是2当中所描述的, 其具有一特征, 这个端头（7）呢, 它属于圆柱体, 而且, 在端头（7）的下端中部位置, 存在着一个物体, 一个凸起物是由上而下, 直径逐渐缩小的第一凸台（7 – 2）。

4. 依照权利要求3所讲述的搭接件预埋螺母的那种压铆工具, 其具备的特点在于, 所述的压铆工具另外还含有两个防滑橡胶套(8), 并且, 每一个拉杆(1)的上端都套着一个防滑橡胶套(8)。

一种涉及压铆工具的专利摘要搭接件预埋螺母的压铆工具, 它解决了当前存在没有专用的针对搭接件预埋螺母的压铆工具这一问题。连接块的中部, 开设有第一螺纹通孔, 连接块套装于螺纹杆的中部, 二者呈螺纹连接。连接块的两端, 分别与对应的一个连接臂的上端, 进行铰接。每个连接臂的下端, 与对应的拉杆的下部, 进行铰接。端头连接件处在连接块的下方, 且套装于螺杆的下部。每个拉杆的下端, 与相对应的悬臂进行铰接。端头的上部侧壁, 加工有外螺纹。端头的内部, 沿轴线方向开有第一通孔。端头穿装在螺杆的下部, 且端头的上部侧壁, 与带有螺纹孔的套筒螺纹连接。手轮固装在螺杆的上端。本实用新型有用于搭接件预埋螺母的压铆工具, 此工具能够把预埋螺母迅速且稳固地安放在搭接件之上。

文档编号/

其公开之日是二零一零年八月十一日, 申请的日期为二零零九年十二月二十三日, 优先权的日期是二零零九年十二月二十三日。

发明者是于福斌, 还有唐亮, 以及孙宝华, 另外有林敏, 再有梅延宁, 最后是王贵军, 申请人是。
