福建CNC五轴加工中心

福建CNC五轴加工中心

于现代制造业所处的版图范围以内, 一项名为五轴加工的技术凭借其独具一格的优势坐拥着关键地位。福建这片区域身为中国制造业之中活跃度较为高的地区中的一个, 它所关联的产业的发展同样受到众多关注。这篇文章会环绕该项技术凭借科普的风格, 有系统性地讲清楚其关键的原理要素, 技术具备的特点, 应用涉及的领域以及未来将会有的发展趋向。

一、五轴加工技术的基本概念

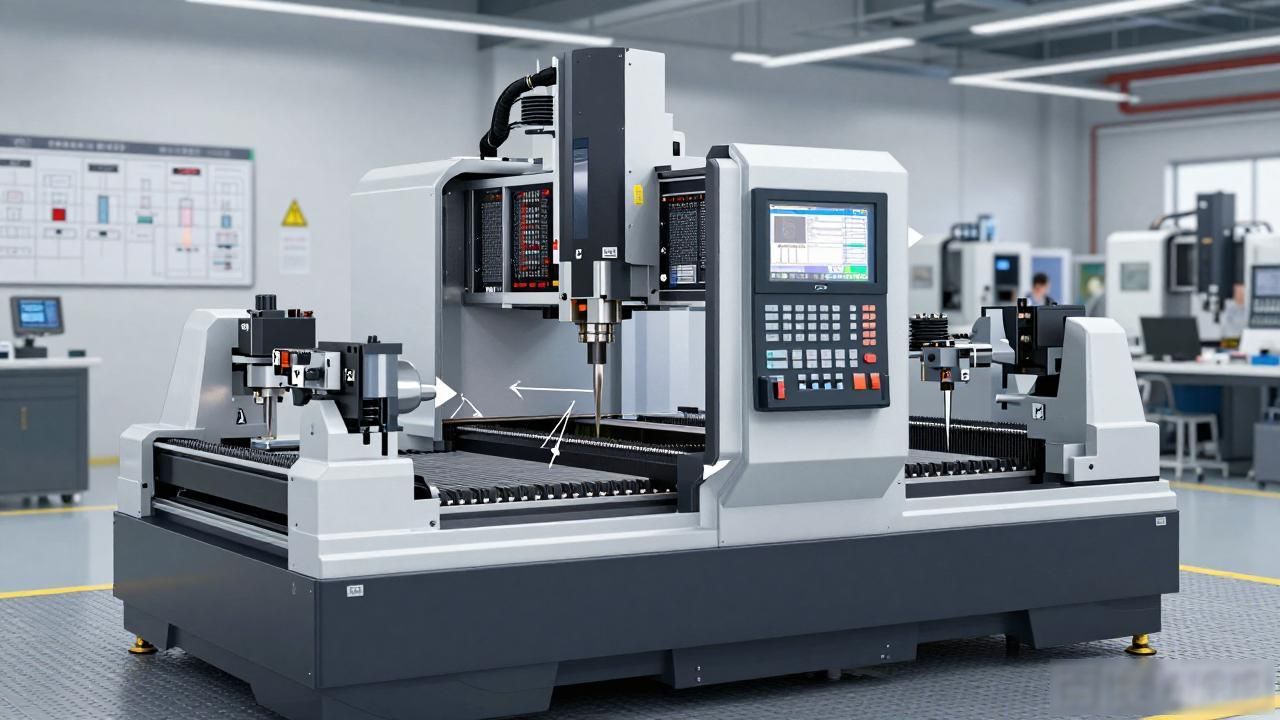

有一种机床叫五轴加工中心, 它属于计算机数字控制机床, 跟传统三轴设备比, 它在三个线性移动轴基础上, 增添了两个旋转轴, 这俩旋转轴组合后, 能让加工刀具近乎从随便啥方向靠近工件表面, 这样的结构设计, 致使加工过程有了更高灵活性。

从具体的方面来说, 五轴机床的运动轴涵盖了X、Y、Z这三个直线轴, 并且, 通常存在围绕X轴进行旋转的A轴, 以及围绕Y轴进行旋转的B轴或围绕Z轴进行旋转的C轴。这样一种多轴联动的设计, 构成了实现复杂曲面加工的基础条件。工件在一次装夹之后, 借助多个轴的协同运动, 能够完成多个面的加工作业, 这切实有效地减少了重复定位所产生的误差。

二、五轴加工的核心技术优势

1.复杂零件一次成型的能力体现为, 对于有着复杂几何形状的零件, 像叶轮、涡轮叶片、精密模具这类, 五轴加工能够达成单次装夹状况下的多面加工以避免因多次装夹而产生的累积误差进一步显著提升产品的整体精度和一致性。

2.显著提升加工效率, 借助调整刀具针对工件的位置以及姿态, 五轴加工能够让刀具始终处在受欢迎的切削角度, 不仅改善了切削条件, 延长了刀具寿命, 还允许运用更高的进给速率来加工, 进而缩短了单个零件的生产周期。

3.在表面质量改善方面, 针对某些特定角度的斜面, 或者某些特定角度的曲面而言, 鉴于三轴机床的特性, 可能会因为刀具干涉这一情况, 而没办法使用较短的刀具, 又或者会留下不均匀的切削痕迹。然而五轴技术就不同了, 它能够通过调整刀具姿态, 进而使用更短的刚性刀具来开展加工工作, 最终获取更加光滑的表面质量, 这是五轴技术的优势所在。

4.当处理深腔、内凹或者有障碍的区域进行加工时, 五轴机床能够通过灵活地调整刀具轴线方向, 来应对解决空间干涉问题, 进而可以有效地防止刀具、刀柄同工件或者夹具产生碰撞情况, 并且拓展了工艺可能性。

三、五轴加工技术的典型应用领域

1.航空航天领域, 此领域会大量运用有着复杂曲面以及轻量化结构的零件, 像发动机叶片、整体叶盘、机身结构件之类的。五轴加工是制造出这些具备高精度、高强度零件的关键技术当中的一种。

2.涉及精密模具制造领域, 其中汽车覆盖件模具、注塑模具等, 一般有着复杂的型腔曲面。针对此类器件, 五轴加工不但能够精准地达成型面铣削的任务, 而且还能够以高效的方式开展模具的细节修饰以及纹理加工工作。

3.复杂结构的许多医疗植入物以及高端科学仪器零件, 属于精密医疗器械与仪器范畴, 其对生物相容性、表面光洁度还有尺寸精度有着极高要求, 五轴加工可满足这些特殊材料的精细加工需求。

4.在能源装备制造领域, 水轮机叶片与燃气轮机部件等能源转换设备里的核心零件, 其形状常常并非规则, 五轴加工为这类大型关键部件得以成型作出了可靠的技术支撑, 提供了相应手段。

5.通用机械与消费品领域: 产品设计变得越发多样了, 越来越多的消费电子外壳、高端模型以及工艺品, 开始运用五轴技术来开展快速原型制造, 并且进行小批量生产。

四、五轴加工中心的技术构成

有一台完整的五轴加工中心, 它属于多项技术的集成体, 其拥有的主要构成的部分涵盖了:

1.主机的结构组成部分, 这属于机床的物理基础范畴, 其中涵盖了床身、立柱以及工作台等关键部件。它的结构设计以及材料特性, 直接对机床的刚性施加影响, 同时决定着机床的稳定性, 还关联到机床的抗振性能, 这是确保加工精度得以实现的根本关键所在。

2.数控系统, 它身为机床的“大脑”, 承担着接收加工程序代码的职责, 且会把这些代码转换成为各运动轴协调动作的指令。高性能的数控系统具备达成复杂的多轴联动插补运算以及精确的运动控制的能力。

3.伺服驱动系统, 包含伺服电机以及检测装置在内, 它会忠诚且如实去推行数控系统发放出来的位置还有速度指令, 以此去使各轴精准移动。其拥有的动态响应特性会直接对加工的表面质量以及轮廓精度产生影响。

成都洁丽美保洁-专门从事公共保洁服务的公司

洁丽美保洁 . 广告x

4.刀库以及换刀装置, 为了可适应复杂工序的那种连续加工, 五轴中心一般配备有容量不一样的刀库, 还有自动换刀机构, 它能够在程序控制之下, 自动去选择, 并且更换所需的切削刀具。

5.用于回转摆动的工作台, 它乃是达成两个旋转运动的关键功能性部件, 其摆动所具备的精度, 以及承载的能力, 还有动态方面的性能, 是用以衡量五轴机床性能的核心指标当中的一个。

五、操作与应用中的考量要点

需将五轴加工中心的潜力予以充分发挥, 于应用进程当中, 要对以下几个层面加以关注。

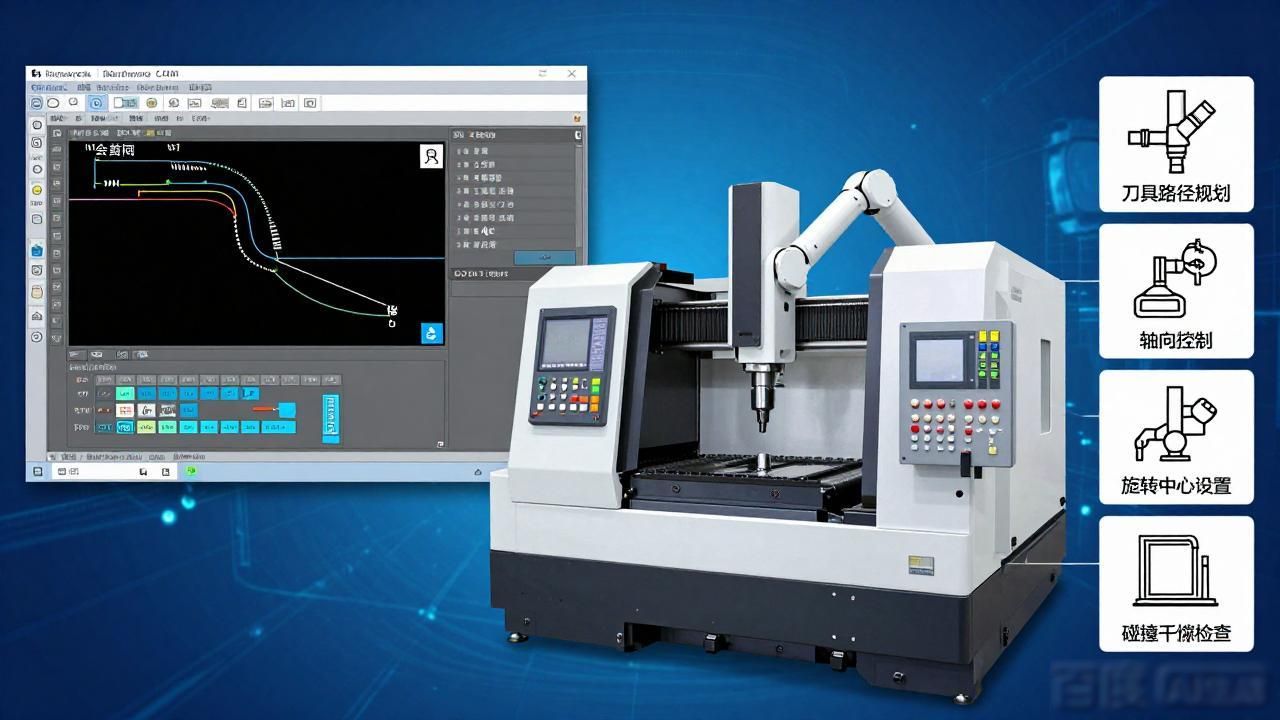

1.编程跟工艺规划, 五轴编程要比三轴复杂许多, 得去考虑刀具行进路径、刀具轴向的控制、旋转中心的设置、潜在的碰撞干涉检查等好多因素。专业的计算机辅助制造软件可是绝对不能少的工具。

2.针对工件装夹跟找正而言, 虽然五轴加工使得装夹次数得以减少, 然而 的装夹方案设计具备至关重要的性质。要进行合理的夹具设计, 以保证工件处于稳固的状态, 并且要精确地去确定工件在机床坐标系里的位置以及方向。

3.刀具以及切削参数的选择, 要针对不一样的被加工材料, 和几何特征来进行, 需要挑选合适的刀具类型, 还有几何角度, 以及切削速度、进给量等参数, 合理的参数设置, 是确保效率、精度, 以及刀具经济性的关键。

4.需要进行精度维护与校准, 五轴机床, 它的结构是复杂的, 其几何精度, 以及旋转轴的中心定位精度等, 都要定期去做检测, 还要进行补偿, 这样才能维持长期的加工稳定性唉。

六、未来发展趋势展望

客厅不装电视，现在流行这样设计！

伴随工业技术不断向前进展, 五轴加工技术也展现出一些清晰的发展趋向。其中智能化跟自动化相互融合是主要变革走向之一, 设备会纳入更多传感器, 能够实时监测加工情形, 自行适应调整参数, 并且跟生产管理系统毫无缝隙地连接, 达成更高效的生产进程。在追求更高精准度与效率这件事情上, 新的设计观念、更精细的制造技术以及更先进的控制算法会被持续运用, 以此提高设备的动态性能以及加工极限。另有, 针对特定行业, 像医疗器械、光学元件这类, 其专用化五轴解决方案, 也会获得更深入的发展, 进而去满足其特别的工艺要求, 以及质量标准。

综上所述, 五轴加工中心是数控机床技术高峰的代表, 它融合了机械工程技术, 还融合了自动控制技术, 也融合了计算机软件等技术。它在处理复杂零件方面具备有着强大的能力, 所以它成了现代高端制造业不可缺少的装备。理解它的工作原理与技术特点, 对相关领域的技术人员而言, 对企业把握制造技术发展脉络这件事来说, 有着具有积极的意义。
