在当下制造环境里, 产品迭代正在加速, 结构复杂度持续提升, 此时手板加工不再仅仅是验证外观或者尺寸的单纯环节, 它承担着功能验证的关键使命, 承担着装配测试的关键使命, 承担着工程优化的关键使命, 甚至承担着小批量预量产的关键使命。随着设计端越来越多地采用曲面造型, 采用轻量化结构, 采用内部通道, 采用异形截面等复杂特征, 传统三轴加工在加工范围方面的局限愈发明显, 在表面质量方面的局限愈发明显, 在加工精度方面的局限愈发明显, 在效率方面的局限愈发明显。
相反, 五轴CNC加工摇身一变成为了复杂结构件手板制作的时候那至关重要的核心技术, 它不但能够针对那些特别难以触碰到的位置展开加工操作, 进而达成更高的几何方面的一致性以及尺寸精度, 而且还为了交期以及成本控制这两个方面提供了相应利好条件。本文章会从结构特征、工艺能力、精度表现、材料适配、效率优化等这五个大的维度去深度剖析五轴CNC在复杂件手板加工过程当中所凸显出来的优势, 并且结合当下的行业发展趋势, 去探究思索为什么五轴加工已然成为了高端手板制造时必不可少的一项能力。
01复杂结构件的几何特点对加工提出更高要求
因航空航天、机器人、医疗器械、汽车轻量化以及精密电子产品, 对结构复杂度持续有提升, 所以“复杂结构件”渐渐显现出如下几个典型特征:
1. 多面体结构与自由曲面
常常涵盖多角度成倾斜状的面、内部和外部呈现异形的自由曲面、呈现螺旋状的槽以及过渡形成的圆角的复杂件, 这着实是对刀具角度进行掌控之举造出了更高的要求, 三轴展开加工常常是需要多次进行装夹的, 甚至是没办法对某些身为深腔或者反向构造完成完善加工之举的。
2. 深腔、薄壁及难加工区域
开展深腔加工的时候, 特别容易出现震刀的状况, 刀具之间还会产生干涉现象, 并且排屑也存在困难；而薄壁进行加工之时, 又极容易发生变形的情况。五轴加工能够借助倾斜主轴这种方式, 将刀具的悬伸予以缩短, 从而能够显著地提升稳定性以及表面质量。
3. 多方向孔位与交叉结构
像是油路通道, 还有斜孔, 以及交叉孔这类, 三轴直接加工存在困难, 需进行分件加工, 或者借助EDM等工艺来辅助, 这不单成本高昂, 还会对结构完整性造成影响, 五轴加工则能够一次完成。
4. 复杂内腔与轻量化结构
倒扣存在于内腔之中, 贯通槽在其中, 蜂窝结构体现于此, 还有拓扑优化后的轻量化几何, 这些都对可达性提出更严苛要求, 也对刀具路径规划提出更严苛要求。
正是这些结构方面的特征, 使得五轴CNC加工, 不, 再是可以选择的一项技术, 反而直接转变成为对于复杂件手板制造而言, 那至关重要, 并具有基础性意义的一种能力了。
零二五轴计算机数控的关键优势在于, 一次装夹能够达成更高精度, 能够实现更佳一致性。
在手板加工复杂结构件时, 影响最终精度的最大变量之一, 并非机床本身性能, 而是零件加工中被重新装夹的次数。每一次松夹、换向、复位, 都会在基准对齐上产生不可避免 的微小偏差, 这些偏差在复杂几何和长流程加工中不断累积, 最终表现为角度不准、孔位不对齐、曲面不连续, 甚至出现装配干涉。

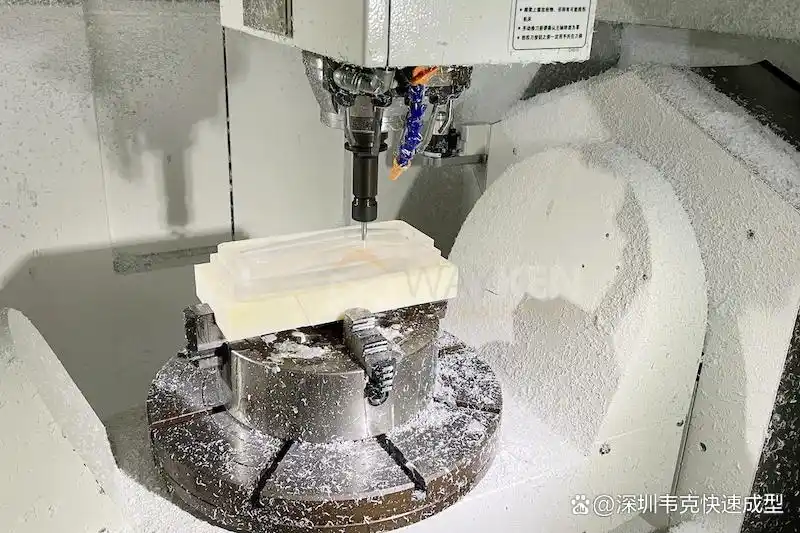

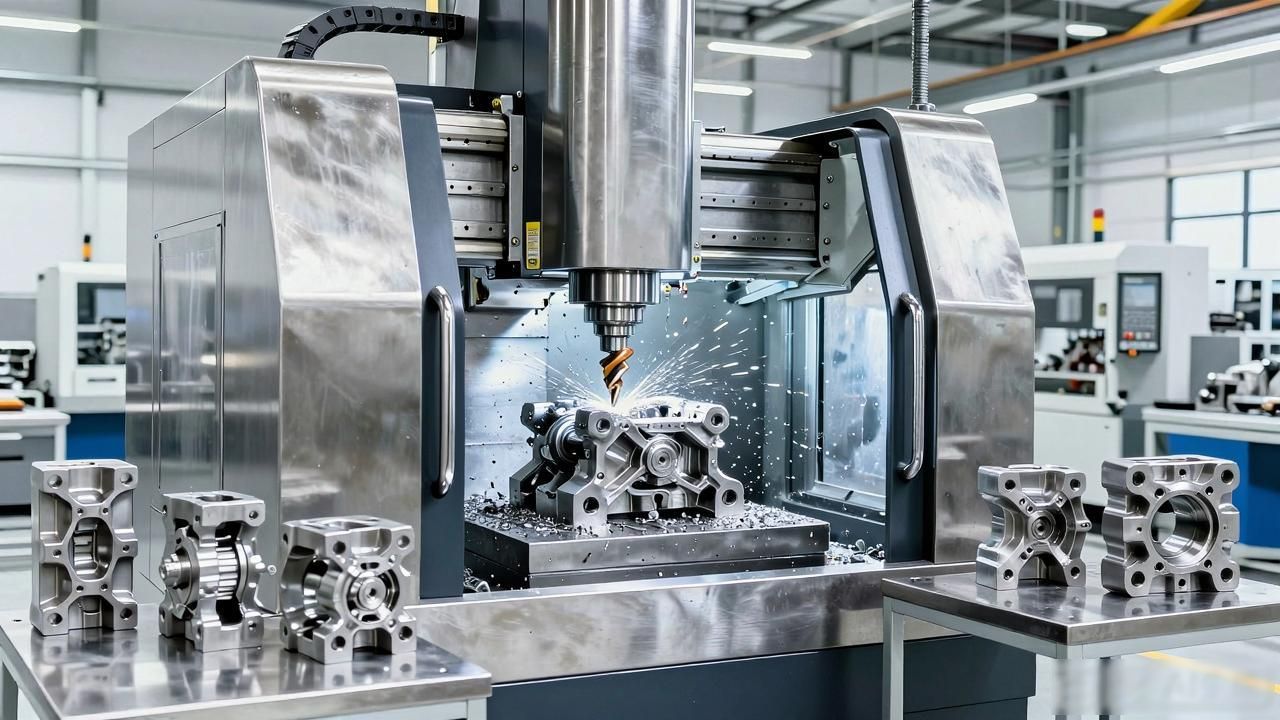

最大特点是五轴CNC加工, 可同时控制三个直线轴, 也就是X、Y、Z, 还能控制A、B旋转轴, 实现刀具与工件空间姿态自由调整。通过单次装夹, 让零件完成绝大部分甚至全部加工内容, 从根本上消除累积误差, 可以使手板件在尺寸一致性上全面提升, 在几何精度上全面提升, 在装配可靠性上也全面提升。
1. 一次装夹完成多面加工，减少误差累积
对传统三轴加工而言, 复杂件进行加工时, 需多次实施装夹定位这一操作, 夹具出现的误差、重复定位产生的误差, 都有致使偏差出现累积的可能性, 特别是在精度要求为±0.02mm甚至是±0.01mm的高精度手板这种情况下, 此种误差是绝对不可以被忽略的。五轴机床是这样的, 它能够在不松开夹着的工件的前提条件之下, 借助旋转A/C轴达成全方位的切削这一动作, 进而把误差源控制在最小的范围中, 让基准维持一致, 使余量方向保持一致, 让加工轨迹呈现连续且连贯的状态句号。
2. 更短的刀具悬伸，获得更高的表面稳定性
深腔加工常现刀具颤振问题, 高侧壁加工也常现刀具颤振问题, 深腔加工还常现逃刀问题, 高侧壁加工同样常现逃刀问题, 深腔加工以及高侧壁加工都不时出现表面波纹等问题。五轴借助旋转轴来调整加工角度, 从而让刀具能够凭借更短的悬伸长度进入到最佳切削位置。当刀具能够以更靠近工件法向这般的角度去接触表面时, 那刀具的横向受力就会大幅地减少, 而且切削阻力也更加稳定, 借此避免了三轴加工里常见的颤振以及位移累积情况。更短的悬伸赋予刀具更高的刚性, 使得刀具在高速切削的时候保持轨迹一致, 不会发生因弹性形变而导致的表面波纹现象。
3. 优化刀具姿态，提升刀路连续性与曲面精度
五轴能够达成自然流畅的曲面过渡以及更高的仿真精度, 在对自由曲面或者复杂过渡区域予以加工的时候, 五轴机床可以借助动态来调整刀具姿态, 致使刀刃一直以最理想的角度去贴合曲面, 让切削点始终维持在最稳定的接触位置, 进而削减刀具切入、切出时的角度突变。这种姿态控制的流畅性, 带来了刀路轨迹的更连续性, 如此一来, 使刀具, 在曲率变化较大的区域, 也能够保持一致的切削压力, 以及表面步距, 不会出现, 因姿态突变而导致的刀痕、阶梯纹, 或者局部高低差, 进而大幅提升曲面光顺度, 以及最终的几何精度。
4. 多方向孔位、斜孔、交叉孔一次完成
复杂结构件里头, 多方向孔, 斜孔以及交叉孔常常是颇具挑战性的特征之中的一个。五轴机床的优势在于, 它能够灵活地对主轴姿态予以调整, 让刀具直接从孔的真实方向切入进去, 以最短路径、最稳定的角度开展加工, 进而达成这些复杂孔位的一次性完成。
这种具备多角度加工能力的情况呢, 不但让效率得到了提升, 而且还使得孔位质量有了极大的改善。借助旋转与倾斜功能, 五轴能够维持刀具在每个倾斜方向上呈现垂直切削的状态, 致使孔壁变得更为圆正, 让斜孔角度更为准确, 交叉孔部分的交汇点还能够达成理想的几何吻合, 防止传统加工方式易于出现的毛刺堆积或者错切问题。
03五轴 CNC 在加工效率与成本上的整体优势
用五轴CNC的时候, 跟那种三轴还得加上人工调整去搞得传统方案比起来, 它的精度是很高的, 还有就是它能够明显地让交付效率得到提升, 并且整体成本方面的表现也会更好。
1. 刀具姿态优化带来更高的切削速度
实时运算时, 五轴加工可不断优化刀具姿态, 让刀具与切削表面始终保持最佳接触角。因为有着这种动态姿态控制, 所以切削阻力更低且更均匀, 借着这个机床能够安全地提升切削速度以及进给率, 不过不会牺牲表面质量。
在实际工程中，这些优化带来非常直观的效率提升：
这些因素相互叠加, 致使五轴不但“更快”, 且是“以更为平稳的方式达到更快”, 而这是传统三轴加工所难以达成的。
2. 减少工艺步骤，提升整体交期
传统加工复杂件时常常会碰到的问题在于, 此被划分为工艺链很长这一种情况, 三轴方案一般而言是需要的。
每一个环节都带来加工误差、交期不确定性以及人工成本
五轴CNC具有这样的能力, 它可以把好多原本应当是 “多工序” 的部分, 合并成一回连续加工。
那些环节, 能由此凭借着五轴加工被显著减少, 有时呢, 一个三轴加工时需要三至五天才能完成的复杂工件, 会被缩短到一至两天完成。
3. 降低返工概率和质量风险
返工是手板加工中最大的隐形成本来源，而返工通常来自：
许多误差源头被五轴直接消除, 一次装夹得以实现, 连续加工得以达成, 刀具角度可控, 整个零件从几何方面到表面方面都保持高度一致, 这使得五轴特别适用于:
4. 提升刀具寿命，减少维护和消耗成本
五轴加工促使刀具以更为合理的角度投身于切削工作之中, 进而使得切削力能够均匀分布, 不会如同三轴加工应对深腔时那般, 由于“长悬伸”的缘故而引致刀具产生跳动以及出现过度磨损的状况。更为稳定的切削状态会带来两方面直接的收益:
与此同时, 鉴于刀具无需频繁进行更换, 机床停机的那种时间, 还有进行更换的这一时间, 以及校刀所需要的时间, 它们通通都同步减少了, 进而使得生产效率在更高的水平上得以保持。

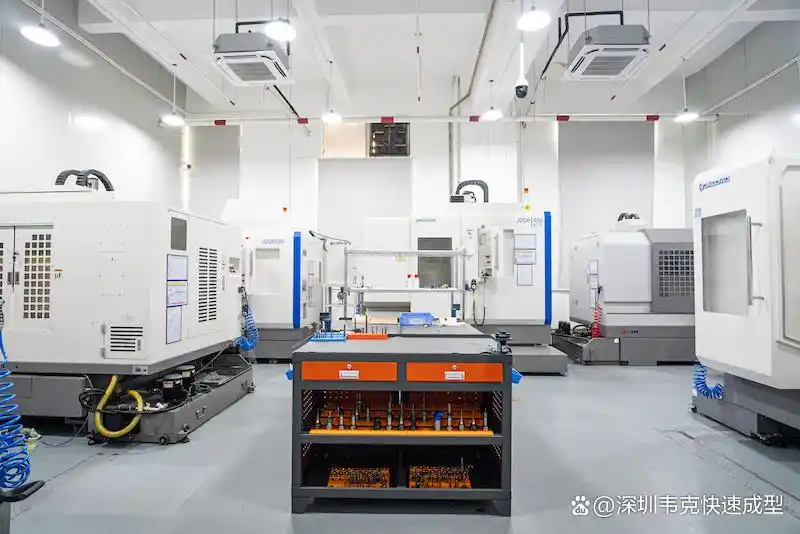

04五轴 CNC 致力于复杂结构件手板加工
沿着产品结构不断朝着轻量化、一体化以及高精度层面发展的态势, 传统三轴加工在遭遇深腔、斜面、多方向孔位、自由曲面以及高装配要求的结构件之际, 已然愈发不易契合研发周期以及性能验证的需求。
五轴CNC, 能于一次装夹里面, 达成多面加工, 还可动态优化刀具姿态, 并且凭借高度连续的刀路, 达成更准确的几何形状以及表面质量。对手板加工行业来讲, 这不只是技术升级, 更是应对复杂结构件时代的必然趋势。
特别是在航空航天、医疗设备、机器人部件、新能源系统等领域, 结构件展现出壁薄、腔深、曲面众多、特征密集等典型特性。五轴凭借完整的姿态自由度使得加工过程全然依赖机床控制, 从设计直至成品, 其几何一致性急剧提升。这致使手板不再仅仅是“模型”, 而是能够切实模拟量产件结构性能的工程验证件, 具备更为高的可靠性与功能还原度。
此情况之时, 五轴重要性于研发周期压缩中持续升高。产品迭代速率愈发快, 手板加工得在短时间内达成复杂结构, 且要保证从外观至测试尺寸皆契合工程需求。五轴借自动化、连续化、可重复之加工方式, 把开发周期从数天缩减至数十小时, 致使研发团队能更快步入测试验证与设计优化阶段, 大幅提高产品上市速度。
05总结
在产品设计日益复杂, 迭代周期不断缩短, 精度要求逐步提高的这种趋势之下, 五轴CNC已然变成复杂结构件手板加工所必须具备的技术, 它不仅仅解决了三轴加工的可达性方面的限制, 而且还借助一次装夹的这种方式达成了更高的精度, 更好的表面质量, 更为稳定的加工效率。不管是航空航天领域的轻量化结构件, 医疗器械方面的功能性零件, 机器人平台的异形部件, 又或者是汽车与电子产品的复杂曲面手板, 五轴CNC都给出了一个更加可靠, 更加高效, 更加可持续的解决办法。
