铆钉, 它可不单单只是一种工具, 也不只是一种材料, 在好多行业里, 它都能够发挥出有着非常重要地位的作用。
比如说, 房屋修建行业, 还有机械制造领域等各个行业, 它们都需要铆钉去紧固某些零件, 如此一来, 铆钉就理应依照原本的样子实现紧固动作, 这种情况关联到各个行业运用铆钉时的质量状况以及发展态势, 还有工作效率以及使用安全方面的问题。
铆钉具备可靠性高的特性, 拥有连接强度高的优势, 拥有寿命长的特点, 操作使用方便。它们能够被用于铝合金的连接, 能被用于结构钢的连接, 还能被用于复合材料的连接。它们常常被用于飞机封闭部件的铆接, 常常被用于飞机封闭部件的维修。
什么是铆钉？
铆钉, 是一种机械方面的紧固件, 它是那种一端带有帽的杆状零件, 当它穿进所要被连接的部件之后, 在杆的外端, 也就是另一端, 通过压出的方式, 把部件进行压紧从而实现固定。
今时, 拓发数控加工给您讲一讲铆钉的演变历程, 阐述其工艺方面的概念, 将各种类型予以说明, 介绍下铆钉的应用场景, 再讲讲选用的策略。
铆钉的发展历史
最早用木头或骨头制成的那种小钉子是铆钉, 最早的金属变形或许是铆钉的祖先。
它们属于人类所知晓的最为古老的那类金属连接的方式, 其经历的历程能够回溯至可进行锻造的金属得以开始被运用的那个时候。
处在青铜时代时, 埃及人把六个木扇通过铆钉进行固定, 使其位于开槽轮的外线上。希腊人成功完成大型青铜雕像的铸造这项行动之后, 他们借助铆钉把各个部件连接在一起。
, 1916年, 空心铆钉首次获得了那种能够进行单面铆接的专利, 专利内容是抽芯铆钉, 这之后呢, 抽芯铆钉在航空航天领域、办公机器范畴、电子产品的机械连接方面, 都得到了广泛的运用。

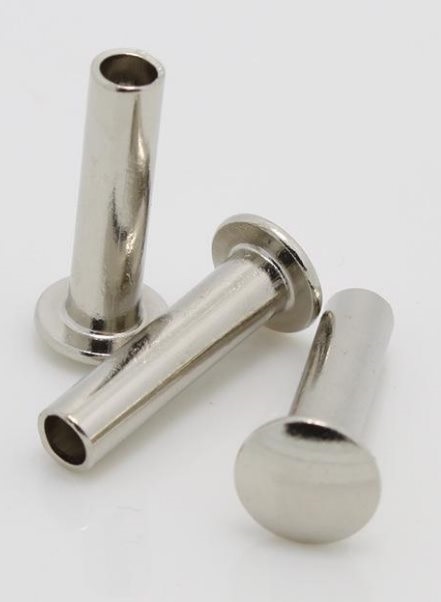

现在还不清楚空心铆钉确切的发明时间, 不过, 使用空心铆钉的马具, 是在公元9世纪或者10世纪被发明出来的。
你可晓得世界上最为著名的钢结构建筑究竟是啥, 答案并无任何疑问, 那便是法国巴黎的埃菲尔铁塔！这座占地面积大概为10000平方米的钢塔建筑, 于1889年作为世博会的象征被打造而成, 并且还是当时世界上最高的建筑。它的建造时间是两年零两个月零三天。其塔身运用空心钢框架进行建造, 总共使用了钢材7300吨、金属零件12000件以及铆钉2.5万颗。当时争议最大的一点, 便是摒弃传统的钢筋和水泥, 转而采用钢架材料、铆钉这类建筑材料。它能够长期站立吗?
可是, 时间已然赐予我们绝好答案了。埃菲尔铁塔直至如今依旧耸立着, 朝着世人彰显它的结构美以及艺术美！这所有的一切全都依赖于小铆钉发挥出的大作用。用小铆钉铆接而成的铁塔具备优良的绝缘防火性能, 它具备无磁的特性, 它有着隔热的性能, 它重量很轻, 它能够耐高温, 它还耐腐蚀。
铆钉作用

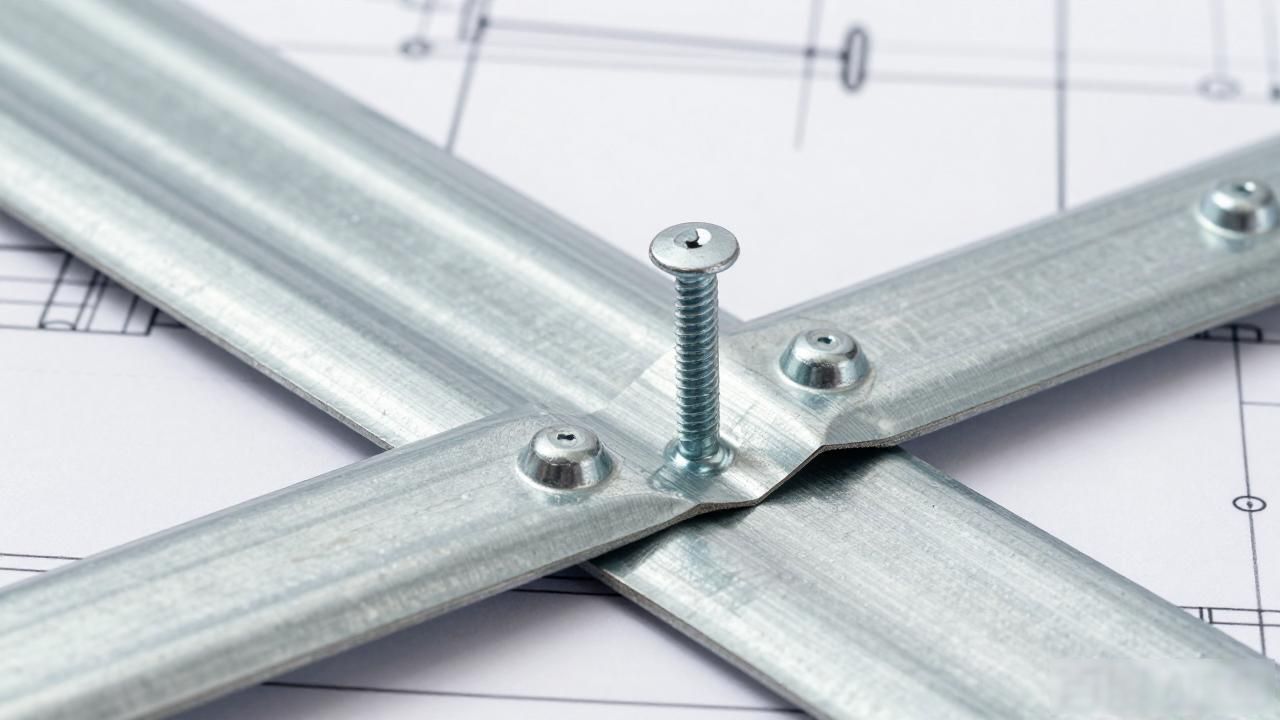

要连接多个零件, 有一种代替螺钉进行连接的方法能让它们紧固, 这种方法就是使用铆钉, 而且特定情形比方采用阶梯铆钉时, 还能使零件转动, 这便是铆钉的作用 , 那它该如何使用呢?
1、可以手工铆接，效率不高，适合小批量生产；
2、机器铆接这种方式可行, 能实现人机配合。其具有生产效率高这个特点, 适合进行大批量生产之事, 得以实现半自动化操作之行径, 是手工铆接效率的5至10倍。
运用铆钉能够极大程度地削减生产成本, 进而缩短生产周期，其性价比为使用螺丝成本的四分之一, 相比螺丝连接速度快达三倍 （螺母以及螺丝都一定要购买）, 这增添了成本 , 即便运用电动螺丝刀或者风动螺丝刀来安装螺丝, 也没办法比铆钉枪铆接得更快 , 使用过铆钉的人都清楚, 能够使用铆钉的结构都会尽可能地设计采用铆钉, 缘由在于能够节省那些不必要的开支 , 提升公司产品的竞争力！
铆钉相关性分析
铆钉装配模具冲压力
当进行铆钉组装来实施铆接工作之际, 客户通常是借助模具去界定强度的, 这与铆钉自身的硬度并无关联, 像80GF这种规格的物品、110GF这种规格的物品、200GF这种规格的物品、260GF这种规格的物品都能够顺利被压下去。
铆模冲头尺寸
铆钉组装进行铆接之际, 客户借助冲模把铆钉打进镀锌板的孔内。通常模冲头比铆钉最大外径大0.01MM, 铆接完毕后于镀锌板上通过目视去观察铆钉。会有在产品周围出现凹陷的痕迹, 凹陷的大概尺寸处于0.01MM至0.02MM左右, 这乃是由模具控制的最好的嵌入情况。
镀锌板厚度
时常情况下, 镀锌板的厚度跟铆钉压花或者开槽台阶差存在关联, 客户于设计铆钉压花或者开槽台阶差之际, 必定得按照镀锌板的厚度予以定义, 镀锌板的厚度通常被设定在0.5MM至1.OMM左右（具体以开模作为标准）。
铆钉扭矩值
一般而言, M3的扭矩能够达到8kg往上之数, 拉力可以达到40kg之上范畴；通常来讲, M4的扭矩能够达到10kg以上程度, 拉力能够达到45kg以上水平；通常情形之中, 铆接以后的试验常常采用50kg的压入力 （平均值50公斤）。

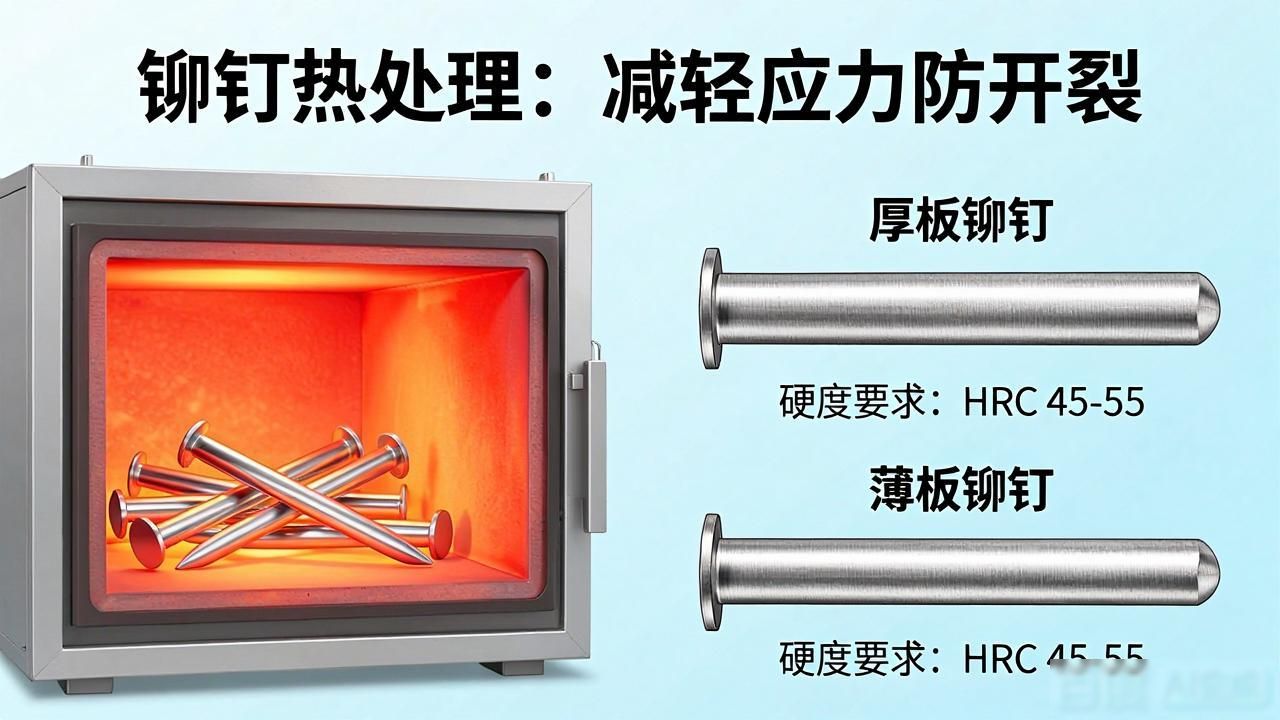

铆钉硬度问题
一般来讲, 铆钉所进行的热处理, 并非单纯是为了去提升铆钉的硬度, 其热处理实际起到的效用乃是去减轻铆钉的应力, 进而做到防止产品在铆接之后出现开裂的情况。铆钉对于硬度的要求乃是依照客户所提供的板厚来予以设定的。板厚要是越厚, 那么对于铆钉硬度的要求相对就越高。相反的, 要是板厚越薄, 那对于铆钉硬度的要求也就越低。
6 铆钉的类型和用途

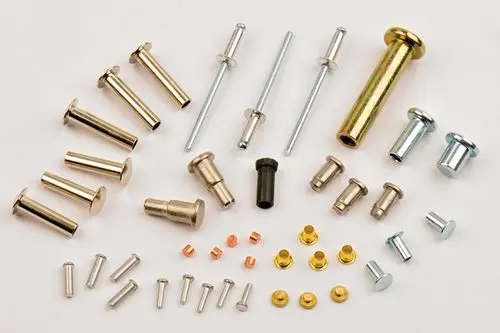

平日里常用的有R型铆钉, 还有扇形铆钉, 抽芯铆钉（抽芯铆钉这一表述重复, 可去掉括号部分）, 树形铆钉, 半圆头, 另有平头, 半空心铆钉, 实心铆钉, 沉头铆钉, 抽芯铆钉, 还包括空心铆钉 , 这些呀皆是平常常用的铆接件借助自变形来连接。一般小于8毫米的运用冷铆, 当中较大尺寸的采用热铆。不过也存在例外情况。比如说 , 有些锁上面的铭牌是经由铆钉与锁体孔的干涉铆接从而形成的。

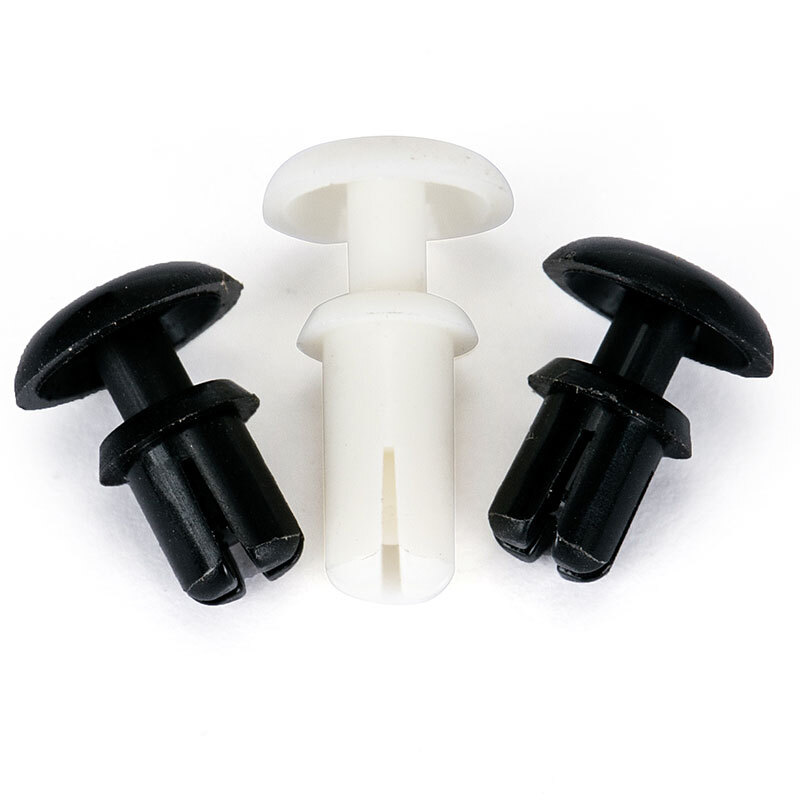

R型塑料铆钉
有一种被称作膨胀铆钉的R型塑料铆钉, 它是由塑料钉以及母扣这两部分共同构成的。在进行安装的时候, 是不需要用到安装工具的, 要先把安装底座放置到光滑的孔内, 继而去压紧头部, 特殊设计的脚在受力之后会有膨胀的情况出现, 也就是会膨胀再膨胀, 这般就能牢固地锁定在安装表面之上。它常常被用于连接塑料外壳、轻质板、绝缘材料、电路板或者是任何其他的薄型、轻质材料, 具备美观实用的特点同时使用起来还很方便。
扇形铆钉
风扇铆钉是专门针对手动安装来进行设计的, 其能够依据面板、或者机箱的孔来拉入, 它是运用韧性很不错的弹性体材料制作而成的, 哪怕是过盈配合也能够迅速安装, 它设计精妙, 具备弹性功能, 借助相应孔径拉入以后不容易滑出, 风扇铆钉主要是用于电子电脑机箱里面的风扇、散热器以及芯片之间的固定, 有着防震以及降噪的作用。

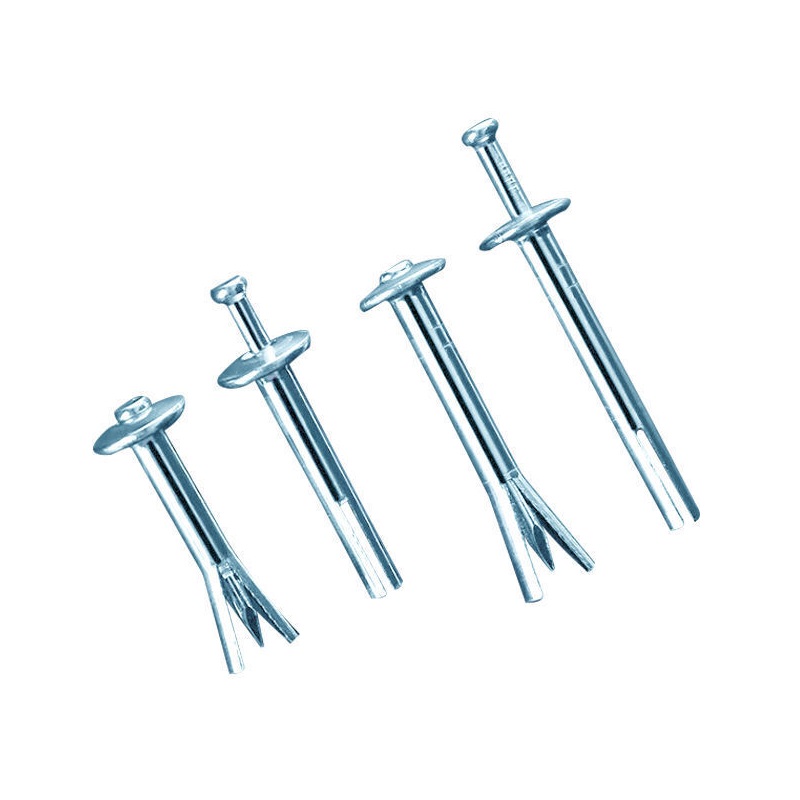

膨胀铆钉
抽芯铆钉 , 一种在铆接方面极为便利的新型铆接紧固件。在较为狭小的空间里 , 或者在没有拉铆枪 , 亦或是无法使用拉铆枪的环境当中 , 它能够彰显出自身独特的优势。通过用锤子或其他器具在一侧敲击钉芯 , 就能够把两个或多个连接件成功地铆接起来。抽芯铆钉依据钉帽边缘形状 , 可划分成扁头抽芯铆钉还有沉头抽芯铆钉。按照材料组合 , 能分为全铝芯铆钉 、铝钢芯铆钉 、全不锈钢芯铆钉 , 包含铆钉 、钢芯铆钉 、铝不锈钢芯铆钉 、塑料芯铆钉等等。芯铆钉不像抽芯铆钉要借助手动拉铆机或者运用气动拉铆机来进行铆接而是呈现出别样情形, 此情形展现出较为良好的铆接性能以及便利特性, 基于这样的性能与特性它能够在广泛的各类被连接件的铆接场景中得以应用。

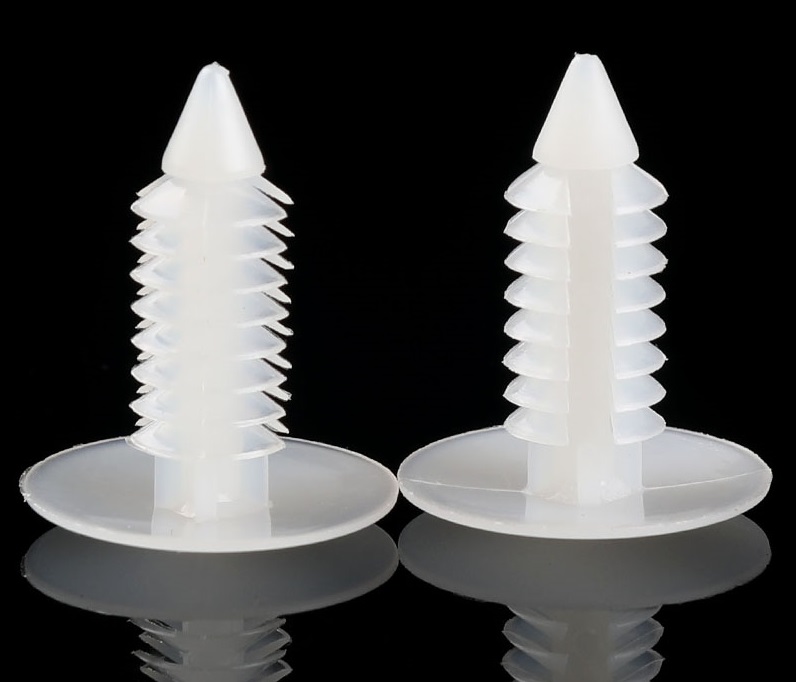

圣诞树铆钉
那种被称作圣诞树铆钉的东西, 也就是倒齿型塑料铆钉, 还被叫做圣诞树形塑料铆钉。它的齿形片具备良好弹性, 能够直接压装在过盈装配的圆孔当中。能够依据实际厚度去安装齿形片。能够经过自身调节来完成固定。倒齿形的这种设计, 是在安装完以后令铆钉稳固地固定于安装面上, 不容易被拔出。适用于泡沫、木材、橡胶、汽车内饰等软质材料相互之间的固定。塑料树铆钉具有优良的绝缘、防火、无磁、隔热、质轻、耐高温、高强度、耐腐蚀等特性, 被广泛应用于各个工业领域。

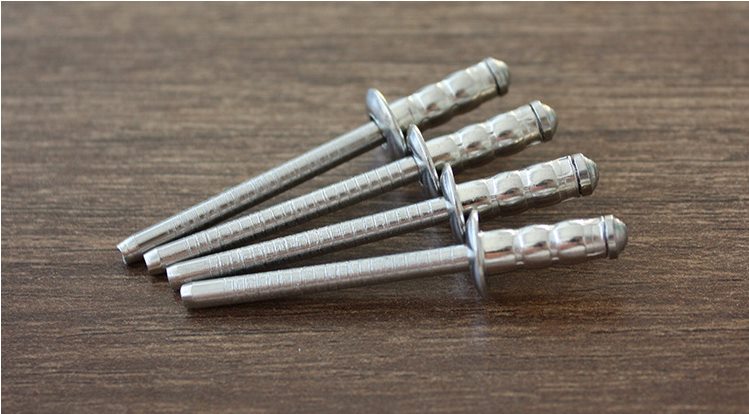

抽芯铆钉
抽芯铆钉是一种铆钉, 用于单面铆接, 不过其铆接得用专用工具, 那就是铆枪, 铆枪有手动的、电动的、气动的。这种铆钉特别适用于铆接场合, 在该场合使用普通铆钉不方便, 普通铆钉必须从两侧进行铆接。所以它在建筑、汽车、船舶、飞机、机器、电器、家具等产品方面广泛应用。
大致能被分类成开放式的抽芯铆钉, 和封闭式的抽芯铆钉, 以及双鼓式的抽芯铆钉, 还有单鼓式系列的抽芯铆钉它们的类型。以下是各个型号的简要说明。
沉头型抽芯铆钉：用于铆接后要求表面光滑美观的铆接件的铆接。
铆接双鼓抽芯铆钉时, 芯轴会把铆钉体端部拉成那种形似双鼓的样子, 借此夹紧被铆接的两个结构件, 进而减小结构件表面的压力。其用途是, 主要被用于各种车辆、船舶、建筑、机械、电子等行业里的, 各种薄壁构形构件的铆接。
一种名为大边缘抽芯铆钉的物件, 它和普通抽芯铆钉相比较, 此铆钉的铝帽直径显著更大些, 当铆钉把连接件联结起来的时候, 有着相较更大的接触面积以及更为强大的支撑面, 以此来强化扭矩, 这种铆钉强度颇大, 能够承受较高的径向拉力, 其适用的行业是, 适用于对柔软易碎的表面材料以及大孔展开紧固操作，通过增加边缘直径用以达成针对软质材料的特殊保护用途。
有一种铆钉, 叫封闭式抽芯铆钉, 它被专门设计用来在铆接之后覆盖芯轴上头, 它对于各种有防水方面要求的应用而言, 是极为合适的, 它具备高剪切力, 拥有抗振动的特性, 还具备抗高压的能力。
全铝的抽芯铆钉, 其铆体是用优质铝丝制作而成的, 铆接之后既美观又耐用, 而且永远不会生锈: 跟普通抽芯铆钉相比较, 这种铆钉的铆接强度是比较低的, 适合运用在较软材料的接头处。分体式不锈钢铆钉, 是那种对于高拉伸有要求、耐腐蚀的一种选择。圆头铆钉主要是用于承受较大横向载荷的铆接场合, 应用是最为广泛的。平锥头铆钉因为钉头比较大, 所以耐腐蚀, 常常被用于船体、锅炉水箱等腐蚀情况严重的铆接场合。
平头铆钉
平头铆钉, 用于承受一般载荷的铆接场合, 其主要用于表面需要光滑、载荷不大的铆接场合。沉头铆钉, 用于特定需求的铆接情况。半沉头铆钉, 用于一些特定的铆接之处, 且主要用于表面需要光滑、载荷不大的那些铆接场合。1200沉头铆钉, 在特定的铆接场景中发挥作用。半沉头铆钉, 主要用于铆钉表面需要光滑、载荷不大的铆接场合。平头, 还有圆头铆钉, 主要用于金属板材, 或者皮革、帆布、木材等非金属材料的铆接场合。大平头铆钉, 主要用于非金属材料的铆接场合。半空心铆钉, 主要活跃在载荷不大的铆接场合。管状铆钉, 用于非金属材料的无载铆接。铭牌铆钉, 主要用于铆接机器设备上的那种铭牌咧。
铆钉异常问题
造成铆钉铆不上的情况：
如果铆钉座外径太大，则铆接时铆钉无法放入镀锌板内；
影响铆钉扭转力的条件：
1、铆钉底座外径太小，会造成铆接后铆钉松动。
2、铆钉不存在异常情况, 然而, 客户于铆接之时, 未把铆钉以最佳状态铆入镀锌板内, 进而致使铆接完毕之后, 铆钉出现松动状况。
3、铆钉槽截面差太小，铆接时镀锌板不能很好地挤入铆钉槽。
4、铆钉所具有的扭转张力, 主要是因铆钉的压花断面跟凹槽断面存在差异而形成。与此同时, 相关尺寸还必然要与客户的镀锌板厚度相适配。
5、铆钉的螺纹, 属于铆钉特别关键的尺寸。一旦出现牙紧这种状况, 客户会因铆接之后螺丝没办法打进去, 进而损坏铆钉的螺纹, 导致出现打滑现象。
6、铆钉存在NOGO情况, 进行铆接之后, 螺钉会和铆钉螺纹没办法配合, 进而会致使出现打滑现象。
如果铆钉断裂
1.要是铆钉不存在异常情况, 要是客户所使用的冲头在高度方面不均一呢（出现了磨损现象）, 那么较长的冲头便极有可能致使出现断裂这种可能性呀。
2、铆钉槽深度太深，硬度太硬，铆接后容易断裂。
铆钉选用的主要考虑因素
被连接部件的材质——金属还是非金属，材料的硬度和脆性等；
板厚——选用的铆钉保证板厚在其夹紧范围内；
连接强度3/4决定了铆钉连接点所需的拉力和剪力；
规定了压铆螺母配合孔径的制造商, 其孔径, 可参考该制造商的设计资料。
应考虑板材的涂层厚度，避免涂层后孔变小，不适合安装；
对于材料的耐腐蚀性这方面, 铆钉的材料类型以及涂层的选择, 应当依据所需的耐腐蚀性来确定。要尽可能地挑选与连接件材质相同的铆钉。因为若材质存在不同, 就有可能引发电偶腐蚀。
特殊要求，如平头、沉头、双鼓式、灯笼式；
水密性和气密性要求——铆接区域的水密性和气密性要求。
关于铆钉的 3 个误解
误解一：所有的铆钉都是一样的
更确切的表述应当是: 所有抽芯铆钉其安装方式均是相同的。然而在紧固件的配置层面, 头部样式以及材料类型存在多种可供选择的情况。
首部样式针对任何类别紧固件而言是极为关键参数, 对抽芯铆钉来讲同样关键, 你不可运用凸形铆钉用以航空器外向面蒙皮之固定, 不管从美观度方面乃或空气动力学层面论, 此应用皆需择取沉头。
取决于强至关要紧范畴地步的防腐蚀能力, 材料加以甄选选定。约定俗成地, 铆接用的钉类材料需跟要施行组接装配予以拼合联结的材料达成匹配适配, 以此来防止不一样种类型的金属之间出现引发电化学方面致使的腐蚀现象。当然了, 也能够借助涂料涂抹或者用电解方法在制品表面形成金属层的法子来达成, 防止此类问题向外散发释放。处于一些情形状况下, 芯棒同套筒能够选用不一样相异的材料, 以符合适应不一样各不相同的应用需求要求。
误解二：铆钉是可拆卸的紧固件
铆钉的确能够进行拆卸, 然而从结构连接这个角度来说, 它属于永久性安装的紧固件, 这意味着正确安装之后起码应当等同于飞机的使用寿命。但对于抽芯铆钉来讲: 从铆钉锁紧的安装方式来看, 抽芯铆钉的拆卸唯有通过破坏套筒内的锁环与芯轴的连接处才能够达成, 所以这般拆卸在本质上是一种具有破坏性的方法。进行拆卸, 拆卸下来的零件不管怎样都无法使用。从这一要点来看, 它跟可松开的螺栓、螺母全然不一样。故而, 可以讲抽芯铆钉是永久性安装紧固件。
误区三：抽芯铆钉仅在无法安装实心铆钉时才使用
讲真, 这一概念很早之前就已被证实是精准确切的, 在出现要用实心铆钉连接, 然而没办法自被连接材料两边进行安装的状况时, 采用抽芯铆钉自一侧达成安装不失为一种挺好的选择, 是最佳的挑选, 是最为出色的解决办法。实心铆钉最为突出的长处是价钱低廉, 不过从应用这个层面来讲, 要是连接板的厚度相对较厚, 又或者接头用于拉伸方面应用的话, 实心铆钉的抗拉强度相较于其剪切强度而言是较低的, 连接板越厚, 安装难度就越大；同时, 从安装层面来说, 安装实心铆钉所产生的噪音是让人难以接受的。
抽芯铆钉安装起来, 比实心铆钉安装的速度更快, 并且整个安装过程是平稳的, 几乎没有什么噪音。当您有提高装配效率的需求时, 能够考虑简单地去选择直接安装在一侧的抽芯铆钉。申请的数量是很大的。价格自然而然会变得更加合理些, 毕竟, 紧固件的价格在很大程度上边还是由采购数量来决定的。
什么是铆接？

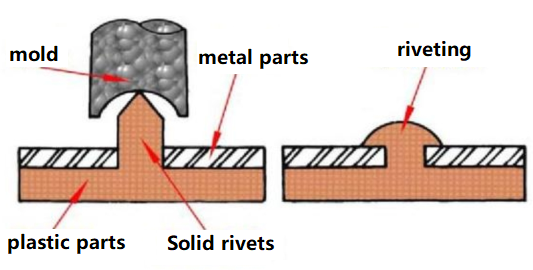

铆钉连接采用的是, 直径比预制孔略微小的, 金属圆柱或者是金属管, 使其穿过需要进行铆接的零件, 于铆钉两端进行敲击或者施加压力, 进而让金属柱发生变形并且加厚, 最终在两端形成铆钉头。该零件不能够从铆钉当中脱出。
冲孔铆钉连接和旋转铆钉连接一般需要双面操作。

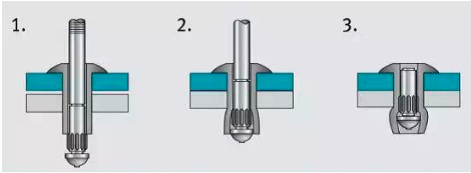

使用抽芯铆钉能促使单面操作变得越发简便且轻松, 抽芯铆钉的工作原理是通过借助拉铆枪, 朝着从内往外这一方向用力拉动芯头从而达成的。
铆接涵盖的范围极为宽泛, 非专业的人士会觉得铆接工艺是最为简单的, 在印象里, 铆钉自身就是铸件, 铆接仅仅是在物体之上打孔便能够开展连接, 然而, 铆接之际所运用的铆接设备需确保压力调整得恰如其分, 铆接速度以及铆接时间调整得精准合适, 铆接的高度同样依据要求调整到恰如其分的程度, 为了达成一次毫无瑕疵的铆接, 确保铆接的零件达到恰到好处的状态, 所以铆接并非轻而易举。
3 铆接工艺及特点
铆接连接：有拉铆、冲铆、旋铆等。
铆钉连接的主要特点是：速度快、防松动、不易拆卸。
拉铆
拉铆这种铆接方法, 是借助手动或者压缩空气当作动力, 进而让特殊铆钉以及铆接件出现变形。它属于冷铆接里的一种。
铆接所用的主要材料和工具是抽芯铆钉和气动（或手动）铆枪。
盲铆具备这样的特点, 亦即它不需要进行顶钉操作, 对于那种结构复杂, 且不能够在反面实施顶钉的部件来讲, 是颇为便利的。然而, 鉴于铆钉的材质是铝这种情况, 所以它仅仅被应用于轻载的场合之中。
冲铆
冲铆, 也被称作压铆工艺, 借助铆钉, 或者零件受力之后, 产生塑性变形, 进而把零件连接到一块。
无论是铆钉变形还是材料变形，铆接工艺都是冷镦工艺。
冲铆时, 受力速度很快, 铆接的效率颇高, 在铆接点那儿, 连接材料彼此相互镶嵌, 底部既没有毛边, 也不存在毛刺, 如此便规避了应力集中的情况, 能够承受较高的动载荷。
而且, 在连接进程里不存在热量的输入, 连接点那儿的材料表面涂层不会遭受损坏, 与此同时, 焊接飞溅以及焊接变形得以被避免, 能够达成多层材料、不一样板厚、不同材质之间的连接。

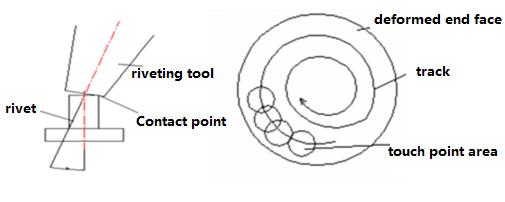

旋铆
铆钉受到铆钉杆局部加压, 且绕中心不断摆动, 直至铆钉成型的铆接方法, 是旋转铆接。依据这种铆接方法的冷滚道, 能够分为摆滚铆接法与径向铆接法。
摆滚铆接法相对而言比较易于被理解, 其中, 铆头仅仅是沿着圆周的方向进行摆动以及滚动, 而径向铆接方法则显得较为复杂, 它的铆头运动轨迹呈现出梅花的形状, 并且每次当铆头经过铆钉中心点的时候, 也就是说铆头不仅仅是沿着圆周方向展开运动, 同时还会沿着径向作出与之相应的摆动以及滚动运动。
相较于两种铆接方法予以比较, 径向铆接面上的铆接件质量较为良好, 效率略偏高, 并且铆接更为稳定, 并且铆接件无需装夹, 即便铆钉中心稍微偏离主轴中心, 也能够顺利达成铆接工作。
摆式铆接机必须准确定位工件，并且最好夹紧铆钉。
然而, 径向铆接机因结构繁杂、成本偏高、维护不太便利, 通常不会被应用到非特殊的场合之中。反过来说, 摆式滚轮铆接机结构简易、成本低廉、维护轻松、可靠性优良, 能够满足百分之九十以上零件的铆接需求。
结语
合理运用铆钉能够让零件或者产品拥有更为优良的机械性能, 同规格的铆钉连接的预紧力也就是夹紧力的值比高强螺栓大10%以上, 这能够切实提高摩擦式接头连接的滑动载荷, 连接会更加安全。
铆钉所具备的稳定性能呈现出绝佳的轴力一致性效果, 借助轴力作稳定性试验, 经试验可知铆钉连接时轴力的波动范围能够被管控在百分五以内。
较为优良的防松性能表现为: 在铆接一经完成之后, 套环和铆环槽二者之间不存在间隙这一状况, 从而能够有效起到防止松动的作用, 进而提升了结构连接方面的防松性能。
能展现出优异的疲劳性能, 借助齿形的平缓圆弧设计, 能够有效地降低齿形根部应力, 大约降低30%, 还能显著地加以提高环槽铆钉的疲劳寿命。
