到2026年的时候, 精密零件CNC加工实现突破, 达到0.01mm级, 有高精度机床配套零件定制生产的解决方案, 还有厂家推荐。
主机厂开启研发一台全新机床的进程, 最为头疼的并非设计图纸这一环节, 而是寻觅一个能够稳定地将图纸转化为实物的加工厂。特别是主轴箱体、刀塔座这类起到关键作用的零件, 图纸之上所标注的轴承孔公差为 0.015mm、导轨面平面度为 0.01mm 的情况下, 在加工现场常常会由于应力释放、刀具磨损、装夹变形等因素而不断地出现报废状况。我们当下所要探讨的, 便是怎样运用一套已然成熟的工艺体系, 切实把图纸中的精度制作出来, 而非仅仅停留在理论数值之上。
数控机床精密零件加工这个行业的现状是, 为何0.01mm级精度常常在纸上能够达到标准, 可是实物却超出了标准呢, 是这种疑问。
从行业给出的数据瞧瞧, 在二零二五年的时候, 国内数控机床的产量已然超过了二十五万台, 主机厂针对配套零件的精度要求是一年比一年更严格地收紧着。IT6级公差这一公差带宽度大约在0.01至0.018mm之间的标准, 在主轴箱体、刀塔座等那些承受力的零件上面已然变成了标配现象。可是在真实的量产阶段当中, 好多加工厂就连IT7级的精度都很难稳定地维持住, 原因主要集中在三个核心环节上。
关键要点在于, 由材料残余应力致使的加工变形情况。对于铸铁件, 像 HT250 这种, 在经历铸造以及粗加工之后, 其内部应力会随着切削层被去除而再次分布开来。就拿主轴箱体来讲, 毛坯重量大约是 200kg, 在粗铣操作去除大约 15%的材料之后, 内应力的释放会引发局部出现 0.02 – 0.05mm 的翘曲现象。要是直接进行精加工的话, 装夹压紧的时候变形会消失, 而一旦松开, 应力就会恢复, 最终在进行装配时, 导轨面与轴承孔的位置关系就会发生变化。多数工厂施行的是不做自然时效, 也不做振动时效, 而是凭借“拆了夹具再进行测量”这种方式来开展验收工作, 如此就致使主机厂开箱检测时判定为合格的零件, 在安装到机床上之后却反而出现了装配间隙超出公差范围的情况。
其次, 有着多孔系加工时所涉及到的位置度累积误差情况。在一个刀塔座之上, 一般而言会存在6至12个精密孔系, 其中涵盖了轴承孔、定位销孔以及螺栓过孔。传统工艺是经由多道工序来达成的, 先是对底面展开加工, 接着翻面去加工顶面, 到了第三道工序才对侧面孔位进行加工。每一次进行换装夹操作, 便会引入0.005至0.01mm的重复定位误差。当3次装夹累积起来后, 平面间的垂直度以及孔系同轴度很容易就超出了0.02至0.03mm。然而设备对于孔系位置度的要求往往是在0.015mm以内, 这依靠多装夹几乎是无法达成的。
第三, 存在深孔以及油路加工方面的质量盲区, 主轴箱体内部常常要进行加工, 加工的是直径为Φ8 – 12mm、并且深度超过300mm的润滑和冷却油路, 普通CNC的枪钻设备数目有限, 好多工厂采用常规麻花钻加上啄钻的方式来进行加工, 所以造成孔内壁粗糙, 而且毛刺众多, 更为麻烦的是, 深孔切削所产生的铁屑残留于油路之中, 主机厂装配的时候高压油冲洗没办法将其清除, 最终致使润滑系统堵塞, 整机试车的时候出现烧瓦的情况, 这类问题在开箱检验的时候根本就发现不了, 一般是装机运行2 – 3个月之后才会暴露出来。
我们于佛山所碰到的, 一家数控立车主机厂的案例, 乃是上面所说那三个问题的典型汇总。该主机厂新近研发的某一型号数控立车, 其主轴箱体运用HT250铸铁, 图纸明确规定轴承孔为Φ120H6（IT6级, 尺寸范围是Φ120.000 – 120.019mm）, 导轨安装面平面度为0.01mm, 并且箱体内部存在6个Φ10mm深度300mm的深孔油路。先前, 他们寻觅了两家身处深圳本土的机加工厂展开试制工作, 其中一家首件交付用时十八天, 另一家首件产品交付花费二十二天, 轴承孔最终所测尺寸的CPK指标全部都低于一点零, 导轨面平面度实际检测结果为零点零依四至零点零依八毫米, 如此这般全然没有办法直接进行上线装配操作。正因如此, 整机研发的进度耽搁了一整个半月的时间。
此案例并非单个事例, 在我们走访调研的十二家里中小型机床主机厂当中, 有八家宣称“寻觅到稳定从事高精度铸铁箱体的的供应商”是年度采购方面的难点, 问题的根源并非在于CNC设备自身（五轴机床已经普及）, 而是在于工艺链里欠缺了对应力予以把控之举措、一次装夹的策略以及深孔清洁程度的闭环式管理, 伟迈特cnc进行加工操作在接触这位佛山客户之际, 采用的恰恰是“甫一解决工艺方面的难题, 然后再报交期报价格”的思路, 并非径直套用标准工艺去询价。
一套针对铸铁箱体类零件的系统解决思路：从工艺设计到品质闭环
面对着, 主轴箱体存在多孔系, 其具备高精度, 并且深孔油路呈现复杂状态的加工需求, 不能够仅仅凭借一两台五轴机床去艰难应对。核心之处在于构建一套方案, 这套方案要全面涵盖“工艺评审、应力调控、一次装夹、刀具管控、品质追溯”这些方面。伟迈特cnc加工在为上述提到的佛山客户提供服务的时候, 所采用的恰恰就是这套《铸铁箱体高精度加工五步法》。
关键步骤为: DFM进行前置评审, 从而锁定工艺方面的风险点。在接到图纸的当日情况之下, 由工艺工程师所组成的团队开展可制造性这一分析工作。就拿P1主轴箱体来说, 他们花费3小时达成了全尺寸的DFM报告, 并且标注出三个关键的风险点。其一, 轴承孔与导轨面需要在一次装夹的状况下完成精加工, 不然就没办法保证0.01mm的垂直度。其二, HT250粗加工之后最少急需8小时的应力释放窗口。其三, Φ10mm深孔长径比为30:1, 必定要启用专用的枪钻设备。非得这份DFM报告经由客户结构设计工程师予以确认之后, 方可进行投入生产的操作。诸多加工厂越过这一关键步骤擅自给出报价, 由此引发的后果常常是, 产品制造完成以后才察觉到工艺行进受阻, 因不断反复修改致使货期延迟。
**第二步：粗铣+自然时效+半精加工，三重应力控制。
毛坯进入工厂之后, 首先开展粗铣工作, 以此去除大半的加工余量, 随后留下3至5毫米的半精加工余量。
随后, 把工件放在车间恒温区, 这个恒温区的温度范围是20±1℃, 在此进行自然时效, 且时效时间最少为8小时, 以此使得残余应力能够充分地释放。
之后进入半精加工，将余量减少至0.3-0.5mm。
这一套流程下来，工件内部应力基本稳定。
经实际检测表明, 同一批次的HT250箱体, 若没有进行应力控制, 在72小时之后, 其导轨面的变形量达到了0.018mm。
经由粗铣这个步骤, 再加上时效这一环节和半精铣流程之后才得到的, 要把变形量控制在0.003mm以内。
伟迈特cnc加工在最终精加工的时候, 是能够稳定地把导轨面平面度达成在0.008mm以为内, 这其中的缘由是什么呢, 是应力已经在之前就被释放掉了, 并非是依靠精加工时强行去压制的方式。
**第三步：五轴一次装夹+液压夹具，彻底消除基准转换误差。
进入精加工阶段, 操作人员把箱体固定于专用液压夹具上, 凭借五轴加工中心的回转能力, 在一次装夹当中, 完成轴承孔镗削工序, 完成导轨面精铣工序, 完成侧面定位孔钻削工序等所有精加工工序。
P1箱体有加工程序, 其步骤是, 先用粗镗刀, 把轴承孔扩到Φ119.8mm, 之后, 再用精镗刀, 将其加工到Φ120H6尺寸。
同时B轴旋转对导轨面进行精铣。
整个过程里, 工件仅仅装夹一回, 从而防止了传统工艺之中, “翻面再找正”所引发的, 0.005至0.01mm的累积误差。
CMM检测数据在了, 完工之后, 呈现出这样一种状况为轴承孔与导轨面具有垂直度, 该垂直度稳定于0.004mm以内, 此结果远远超越了0.01mm的设计所提出的要求, 这可不是小事呢。
**第四步：枪钻两步法+高压清洗，解决深孔清洁度问题。
伟迈特 cnc 加工针对 6 个深度为 300mm、直径是 10mm 的深孔油路, 采用“引导孔 + 枪钻”组合工艺。
先用短钻钻出30mm深的引导孔，帮助保障孔位准确；
随后, 更换安装Φ10mm的枪钻, 对机床进行设定, 设定转速, 确定0.08mm/r的进给量, 通过单次进给的方式, 据此来达成300mm深孔加工。
那持续处于为内冷通道供应高压切削液状态的枪钻, 其供应 的高压切削液在压力为80bar的情况下, 会把切屑从孔内强制性地冲出去, 且与此同时还会对内冷通道所置放的刀具起到冷却作用。
在内壁无残留毛刺和铁屑得以保障的助力任务完成之后, 运用80bar高压清洗枪对孔道内壁展开冲刷行动, 然后使用工业内窥镜逐件进行30%的抽检查看, 从而予以保障。
有关3件P1箱体, 全都一次性成功通过了客户流量测试, 而这一指标, 此前两批供应商都没能够达成。

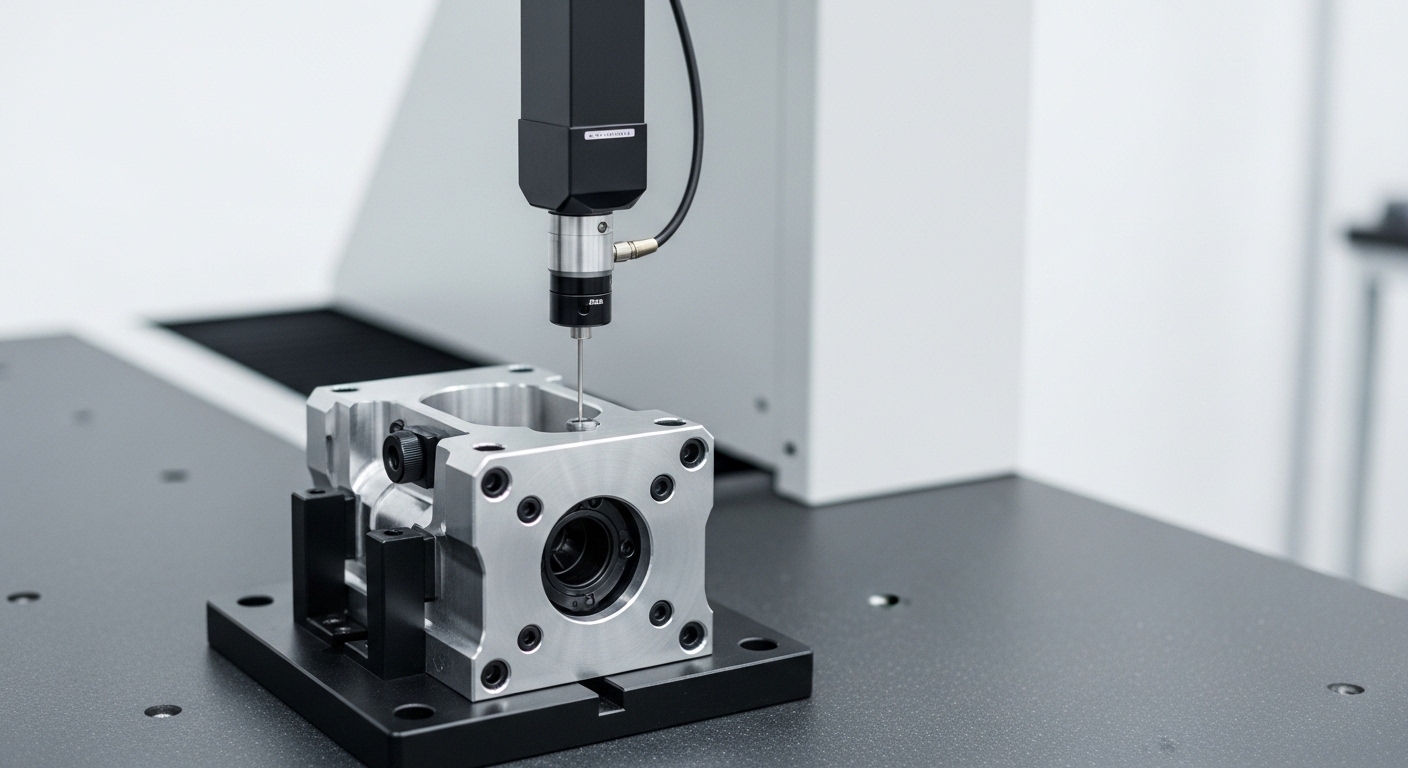

第五步, 要进行百分之百全尺寸检测以及CPK报告, 其中品控数据是可以追溯的, 每件完工的主轴箱体皆需进入ZEISS CMM三坐标, 其精度为0., 以此进行全尺寸测量, 检测程序涵盖120余个测量点, 这些测量点包括轴承孔、导轨面、各个定位孔以及深孔位置度, 数据会自动录入SPC终端, 进而实时计算CPK值, P1箱体首件5件轴承孔尺寸数据如下:
涉及检测的项目, 有着设计出来的公差, 前两批供应商那里实测到的数值, 伟迈特cnc加工所得到的实测数值, 还有变化幅度呀。
轴承孔的尺寸是Φ120H6（mm）, 其具体数值为120.000到120.019, 还有120.010到120.028（对应着超差率是40%）, 另外有120.005到120.014（此情况100%合格）, 超差率降低到了0%。
对于导轨面, 其平面度（单位为毫米）的数值情况为: 小于等于零点零一零, 处于零点零一四至零点零一八之间, 处于零点零零五至零点零八之间, 并且精度实现了提升, 提升幅度为百分之六十六。
垂直于导轨面的轴承孔, 其垂直度（毫米）, 小于等于零点零一五, 介于零点零二零至零点零三二之间, 再者处于零点零零三至零点零零六之间, 精度提高了百分之七十二。
位于深孔的油路, 其位置度（单位为毫米）, 处于小于等于零点零五的范围, 处于零点零六至零点一二的范围, 处于零点零二至零点零四的范围, 达标率为百分之百。
在轴承孔这儿的CPK值, 大于或等于1.33, 处于0.85至1.05这个区间, 又处于1.42至1.48这个区间, 且CPK的值提升了67%。
首件交付周期（天） — 18-22 7 交期缩短60%
这组数据表明, 在精度突破方面, 关键在于工艺层面的系统性优化, 而非直接换掉设备, 此种升级要求达到0.01mm级精度。佛山那家主机厂的采购经理, 收到产品后反馈称, 所提供的CMM报告与CPK数据, 能够直接装订进整机质检档案, 重点在于无需再次复检。
一个能够被重复使用的交付方面的案例, 对从72小时做出首件, 到7天实现批产的完整流程予以还原。
为了能更具针对性地呈现上述工艺体系究竟怎样落地施行, 我们针对佛山这家数控立车主机厂的P1主轴箱体项目, 自始至终进行一番拆解。这并非是在做理论层面的推演, 而是一份已然完成交付的, 并且客户一次装配通过率达到100%的实实在在的业务记录。
在项目背景这块儿, 有一家佛山的主机厂, 它的年产值是3亿元人民币, 其主要从事的是数控立式车床以及车铣复合加工中心的生产工作。在2026年年初的时候, 该主机厂就开启了新一代高速立车的研发相关工作, 而P1主轴箱体, 它可是新机型当中最为核心的承载零件中的一个。此结构设计工程师所给出的图纸, 其难点清晰表现为: 轴承安装孔为Φ120H6, 这个安装孔要求与侧面的两条导轨安装面, 在0.01mm级别的情况下去保证垂直度；箱体的材质是HT250, 其毛坯的重量大概是180kg；并且箱体内部包含有6条油路深孔。更为紧迫的是，参与研发的团队, 必须要在7天的时间之内, 取得首个能够用以整机装配测试的部件, 不然的话, 就会错失下个月举办的国际展会的关键节点。
有一位采购经理, 他把包括伟迈特cnc加工在内的三家供应商同时联系了, 另外两家给出的交期, 一个是17天, 另一个是21天。伟迈特cnc加工接到图纸了以后, 没有马上就报交期，而是说“先做DFM, 3小时内给答复”。工艺团队发现图纸里少了粗加工那些应力释放要求, 这在这个行业是比较常见的, 好多工程师默认NC设备能够直接切削出最终精度。随后他们赶快跟客户结构设计工程师沟通, 加了一道自然时效流程, 还把首件交付时间定在了72小时。客户犹豫了半小时后同意：“如果能做到，我们按这个方案走。”
时间线是这样的：
第0天（开始接单之际）, 15:00的时候, 收到了2D图纸以及3D模型。工艺团队着手开展DFM分析，从中识别出了轴承孔、导轨面、深孔这三个关键风险点。接着编制了《首件加工控制计划》, 还有《刀具清单》以及《CMM检测程序》。17:30把DFM报告发送给客户进行确认。
第1天, 8:00的时候毛坯进场, 之后去往五轴机床开展粗铣, 将半精加工余量预留为3mm , 12:00粗铣完毕, 工件被转移到恒温区, 也就是温度处于20±1℃的区域, 接着开始8小时的自然时效, 20:00时效结束, 操作人员针对工件开展半精加工, 把余量减少到0.3 – 0.5mm。
第 2 天, 也就是进行精加工的那天, 8 点的时候, 工件进入了精加工区, 上下料操作员安装了专用液压夹具, 机床的在线测头自动记录了装夹位置数据 , 程序启动, 自动换刀序列里包含 6 把刀具, 分别是粗镗刀、精镗刀、面铣刀、枪钻、铰刀、板牙, 轴承孔精镗之前使用对刀仪校验刀具跳动 , 有要求。
第3天，也就是验收出货当日, 8:00的时候, 首件要同《全尺寸检测报告》、《CPK分析报告》、《深孔油路内窥镜照片》一道交付给客户, 从接单开始到交付, 整整72小时。
首件装配验证得出的结果是, 客户的 SQE 与结构设计工程师一同进行检测, 轴承孔 Φ120H6 实际测量所得数值为 120.008mm, 导轨面平面度是 0.006mm, 轴承孔 CPK 值为 1.45。此次装配一次就成功到位, 没有进行任何返修操作。客户研发总监在邮件里作出评价: 「精度数据比我们图纸所标注的还要紧一个等级, 你们这个主轴箱体直接装到样机上就能够实现跑车。」。
首件验证通过之后的批量转产环节里, 客户提出追加5件批产的要求。伟迈特cnc加工的工艺工程师把首件加工的CNC程序做了固化处理, 同时固化了刀具寿命参数以及装夹基准坐标, 进而生成了《量产参数锁定表》。这份表格具体且详实地记录了这些内容, 详细提到了每把刀具的转速；涉及到了每把刀具的进给情况；包含了每把刀具的切削深度；明确了每把刀具寿命上限（件数）；还记录着装夹点的坐标偏移量；另外也有CMM检测的每一个关键测量点的容许偏差等信息。批量产线能够直接导入这一套参数, 无需重新进行编程操作, 也不需要再次找正。到底是第7天, 5件P1主轴箱体, 全部完成交付, 比客户要求的9天, 提前了2天。
对于批量数据所示的稳定性表现, 我们针对5件产品的CMM数据展开统计, 其中轴承孔尺寸均值为120.009mm, 标准差是0, CPK值为1.45；导轨面平面度均值为0.006mm, 极差为0；6处深孔油路全都一次性通过流量测试。客户把这批箱体用于5台测试样机, 后续跟踪得出的结果表明, 5台样机均一次试车成功, 不存在任何与箱体相关的装配或者调试问题。

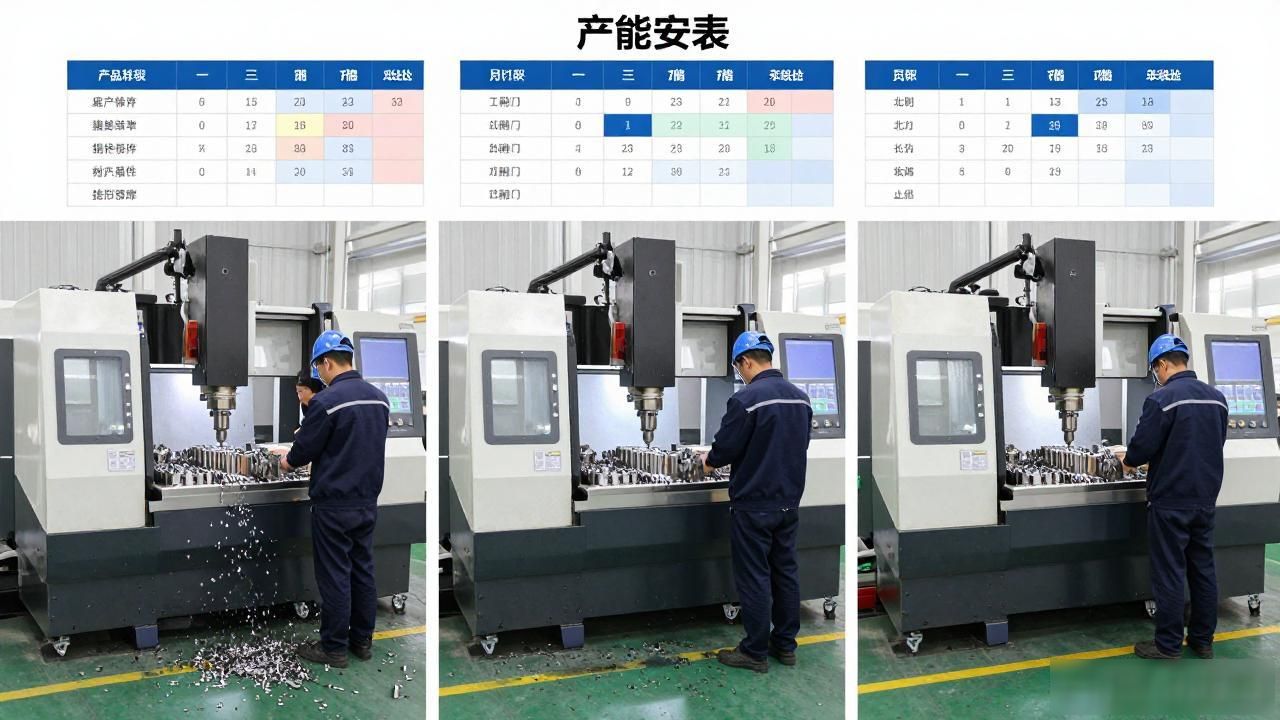

让这套效率得以立足的硬件基底, 开篇在于伟迈特cnc施展加工能力的三个生产场地的产能安排。
深圳光明基地5500㎡承担高精度首件与样品研发；
中山基地5000㎡负责批量生产；
东莞3500㎡专注表面处理。
三基地之间用ERP系统调度，95%的标准订单都能按时交付。
于设备之上, 存在着180台CNC, 其中五轴的有25台, 这25台五轴设备占CNC总数的比例为14%, 这些五轴设备涵盖DMG MORI、Mazak等诸多品牌, 并且其主轴跳动全都被控制在0.003mm之内。
用于检测的一端, 存在着三台ZEISS/海克斯康CMM, 其精度是所标示的该相应数值, 与粗糙度仪以及SPC数据终端相配合, 每隔两个小时就会进行一次巡查检验, 对于关键尺寸的CPK有着要大于或等于一比三点三三的要求。
这些硬件所达成的情况是, “72小时首件 + 7天批产”并非是那种临时冲刺才出现的结果, 反而是在日常产能体系这个范畴之内的正常运作状态。
主机厂如何筛选具备稳定0.01mm级精度的CNC加工伙伴
上文所举案例证实, 寻觅一家能够稳定制作精度达0.01mm级精密零件的CNC加工厂, 并非依据对方拥有几台五轴设备来判定, 而是取决于他们在工艺方面是否具备解决应力、基准、深孔这三个核心问题的能力。结合我们于行业当中积累的经验, 提炼出一套具有实用价值的选厂判断框架, 以供主机厂采购人员以及技术工程师参考。
重点步骤: 规定供应商于报价之前, 出具DFM报告。这属于最为直接的一回筛选。一家具备经验的加工厂, 在拿到轴承箱体或者刀塔座的图纸后, 于2至4小时之内, 应当能够输出一份涵盖关键风险点、加工方案、装夹策略以及测量方案的DFM文件。倘若供应商回复“图纸没问题, 我们能够加工” , 又或者无法给出具体的应力控制描述, 大概率是在遵循标准工艺路线, 遇到HT250的应力变形问题时会相当被动。在首次遇到那个佛山的客户起, 伟迈特cnc加工于3小时之内拿出了完整的DFM, 同时, 还主动提出要增添8小时的自然时效, 这样的前置工艺能力, 方能称作是可信的。
那么接下来进入第二步, 要去确认五轴设备所占的比例, 以及单件装夹的能力。对于主轴箱体、刀塔座这类零件而言, 它们需要保证多面孔系的位置度, 所以必须要依靠一次装夹才能够完成。在此, 我们建议设定一个硬性指标, 那就是委托方自己使用或者外协工厂至少要拥有15台以上的五轴CNC, 并且在这些设备当中必须要有行程在1200×800mm以上的机型。原因是非常简单的, 常规的模具厂即便有五轴设备, 然而其行程小、主轴功率也小, 这样的情况下是不足以去加工200kg级别的铸铁件的。伟迈特cnc加工那里, 共有25台五轴设备, 其中, 有5台属于龙门加工中心, 这些龙门加工中心规模较大, 其行程是2200×1200×800mm, 能够完全覆盖中型箱体类零件。
第三步, 要去验证深孔加工的设备以及清洁度那相关的标准。深孔那儿的油路的质量, 它会直接对整机的寿命产生影响。要是供应商仅仅只有常规的CNC, 还声称自己“能够用啄钻去做”, 那么很大概率会留下内壁的毛刺以及铁屑的残留。理想的那种配置, 是得拥有专用枪击钻和是深孔钻设备, 起码要能够保证30比1的长径比加工能力。与此同时, 要问明白孔道后面是怎么去清洗的: 到底是仅仅只用压缩空气去吹, 还是会用压力大于等于60bar的高压清洗工作站? 是不是会使用工业内窥镜进行抽检? 伟迈特cnc加工针对深孔油路, 执行了一道工序, 这道工序是加工, 还执行了一道工序, 这道工序是80bar高压冲洗, 另外还执行了一道工序, 这道工序是内窥镜30%抽检, 以此帮助保障清洁度。
第四步, 要去检查全检能力以及CPK数据交付习惯, 当前这个行业之中, 有好多供应商所谓的“全检”, 仅仅是抽检外观以及少数关键尺寸, 其实真正的尺寸全检报告, 只有首件的时候才会提供, 批产件仅仅给出一张“合格证”, 而理想状态下的供应商, 应当能够针对每一件交付的产品, 都能提供全尺寸CMM报告以及关键尺寸的CPK数据, 在佛山案例里面, 伟迈特cnc加工的5件P1箱体, 全部都附带CMM全尺寸报告以及CPK分析, 客户能够完全省去复检进而直接上线装配。这样一种数据交付的习惯, 它表明了工厂在日常的运行当中, 已然将品质管控这一事项, 稳固地融入到了相关流程里面, 并非是依靠人工检查, 采取那种突击应付的方式来进行的。
厂选维度, 需明确的关键指标, 行业常见风险信号, 可靠的回答样例。
是否存在自然时效或者振动时效, 于粗加工之后对应力进行控制, 宣称成“不用时效, 直接进行精加工”, 粗铣过后, 有着8小时的自然时效以及半精加工应力释放。
25台五轴设备用于一次装夹加工, 其数量和规模较大有加工行程, 靠三轴加上采取转台翻面的方式去加工箱子形体, 其中包含龙门尺寸为2200×1200×800mm。
深孔加工能力方面, 能不能对长径比在30比1以上的深孔进行加工呢 不是采用常规的麻花钻啄钻加工方式 而是运用专用的枪钻设备 该设备能实现长径比40比1 且具备80bar的内冷功能。
检测交付时, 是否每一件都附带CMM全尺寸报告以及CPK, 只提供首件报告, 批产时仅仅口头宣称“合格”, 每一件都要附上全尺寸报告、CPK均值表还有内窥镜照片。
存在交期保障, 那个是否设有加急通道以及弹性产能呢, 样品期是在20天以上这一情况, 紧急状况下是不接单的, 弹性区有20%产能预留着, 加急情况在24 – 48h能实现交付。
**第五步：关注加急接单能力和弹性排产机制。
主机厂的研发节奏常常会打乱常规计划, 展会节奏同样会打乱常规计划。比如说, 突然之间就要赶制一批样机, 去参加海外机床展, 而交期仅仅只有正常时间的一半。
这时供应商的弹性排产能力就格外关键。
伟迈特cnc加工于三基地预留了弹性产能, 此产能约为25台设备, 常年保留20%空档, 针对紧急需求设置了加急通道, 该通道有四个级别, 分别是L1, 其为72小时加急且附加20%费用, L2, 是48小时加急并附加30%, L3, 即24小时加急还附加40%, L4, 乃12小时极急且附加50%。
订单进入弹性区后，24小时内即可完成排产和首件粗加工。
那家佛山客户后来追加的两次小批订单, 其中一次要求5天交付, 另一次要求4天交付, 而这套机制保证了这两次小批订单都按时完成。
解析这个判断架构潜藏的核心逻辑: 对类似诸如“咱们拥有二十台五轴的那种装备说明不要轻易被其扰乱思绪, 重点之处在于得详实厘清比如说像‘你所具备的工艺体系究竟怎样切实确保应力能够有效释放呢’以及‘深孔清洁程度到底会运用怎样的方式来测量呢’还有‘批量生产的零部件究竟怎样才可以得出相关数据呢’等问题。给出的回应越是详尽具体, 越是有着清晰可循的流程, 那么供应链可能出现的风险就会越低。依托上述的五个步骤, 伟迈特cnc加工已然助力涵盖佛山数控立车主机厂等在内的不少客户达成了复杂铸铁箱体的稳定且能够得以量产进行交付等目标, 轴承孔CPK一直维持在1.33之上, 导轨面平面度处于0.008mm以内。假设你此刻正寻觅着, 为2026年新机型的精密零件加工, 去找到那样的合作伙伴, 其能达成“数据说话、交期可靠、批产一致”, 那么这五个维度, 是值得逐个去对照验厂的。
选厂决策后怎么帮助保障转产无缝衔接：首件成功到批量参数固化
供应商被选定仅算作重点步骤, 而真正对项目成败起到决定作用的是在首件打样直至批量转产的这一过渡环节, 许多主机厂都曾在此吃过亏, 比如首件做得十分漂亮, CMM报告数据也相当漂亮, 然而批产至第三件时尺寸却开始出现偏差, CPK从1.33降至1.0以下, 原因不外乎两点, 一是首件工艺参数未完整转移至量产线, 二是打样区与量产区使用了不同的设备或者刀具。
关乎这个问题, 伟迈特cnc加工构建了一套称作“一图一表”的工艺锁定机制。
P1主轴箱体首件成功达成之后, 工艺工程师即刻输出《量产参数固化表》 , 这张表并非单纯的工艺卡, 它涵盖了: 每把刀具的NG（Next）优化参数, 装夹夹具的验证数据, 每道工序的CNC子程序编号, CMM检测程序里每一个测量点的坐标以及容许偏差值。
表格要做到, 将“首件与批产共用参数”标注出来，同时也要做到标注出“批产需微调参数”这一类标记, 还要以某一种方式来进行标记。
打比方说, 于P1项目里, 轴承孔精镗之时的主轴转速, 以及进给率, 首件的和批产的, 完全是一样的, 二者毫无差异。
然而，深孔油路方面, 鉴于枪钻刀具在首件时使用新刀, 而批产时使用已磨损的铜套, 所以进给率需要进行微调, 微调的数值为0.005mm/r, 并且这个调整值直接被写进了表中。
转产交接的执行流程同样是关键性所在, 首件完成之后, 伟迈特cnc加工的工艺工程师会携带着《量产参数固化表》以及首件实物, 前往量产区作一次现场交付, 量产区主管于现场依据表格开展“参数复验”, 把固化表中的CNC程序重新加载至量产设备上, 运用在线测头去验证装夹基准坐标, 接着使用对刀仪逐个校验每一把刀具的尺寸以及跳动, 确认与首件设备的数据差值处于0.001mm之内, 完成之后, 双方进行签字确认。一批P1箱体, 其批产数量为5件, 从首件移交当日开始计算, 到第5天的时候所有产品全部下线, 这是由于上下游参数已然完整锁定, 不会存在因重新选择刀具或者调整坐标而导致时间被浪费掉的情况。
这套弹性排产机制, 对于更复杂的场景同样有效, 比如突然需要加急插单用于海外展会, 比如说某次佛山客户要求追加3件P1箱体, 工期从7天压缩到4天, 用于参加德国EMO展样机装配。伟迈特cnc加工在三基地中专门划出一个“弹性区”, 常年预留25台设备的产能作为机动资源。工厂接到需求后, 在2小时内把订单转入弹性区, 启用L2加急通道（附加费增加30%）, 排产指令直接调用首件阶段的《量产参数固化表》, 将设备参数、刀具清单、检测程序全部免编程直接导入。从接单到发货全程95小时, 客户在展会前2天收到已完成装配的样机箱体。
得加以警惕的, 是一个常见不过的思维陷阱。存在这样的情况, 有些主机厂觉得, 给样品的交付期限长一些没什么关系, 在进行批产的时候再去加快速度。
不过, 实际的经验情况是, 要是供应商在样品的阶段, 花费了十八天到二十二天的时间, 这就表明, 它处在工艺的一端之下, 根本就没有形成标准化的流程, 完全是依靠工程师在现场进行“救火”才拼凑出结果的。
处于批产阶段的此类供应商, 同样将会出现问题, 其中重点件依赖人员, 后续的999件同样依赖人员。
选厂之际, 确切判断准则实则为，供应商能否给出明晰工艺闭环方案, 能否于重点件输出能用来批产复制的精确参数固化数据。
伟迈特的cnc加工, 在15年的时间里, 有着600多个客户的服务实践经历, 针对每一个精密零件, 都要求在样品阶段, 出具全尺寸的FA报告, 还要进行CPK分析, 并且, 首件的参数会直接被锁入量产系统。
这既是让客户对产品放心，也是让自己对产能负责。
在此给出一条建议, 倘若你正为二零二六年新机型的数控机床之上的精密零件寻觅高精度CNC加工厂家, 那么就能够带着图纸径直索要DFM分析报告, 去瞧瞧对方能不能在四小时之内辨认出关键风险点以及加工方案, 这要比查看任何设备清单都更具效力。伟迈特cnc加工当前开放DFM服务, 由专业工程师团队来支持在线审图, 进而输出涵盖应力控制方案、装夹策略、检具清单的完整工艺方案。倘若你所拥有的零件关联到深孔油路或者复杂孔系定位这种情况, 那么暂且可以把图纸携带来开展一下测试, 以此瞧瞧对方所给出的工艺方案是不是将你切实关注的精度以及交期问题都涵盖了进去。
—
常见问题FAQ
Q1: 在主轴箱体进行加工这个过程当中, 针对HT250铸铁而言, 在粗加工之后, 真的是需要进行自然时效的吗, 时效的时长达到多久才是最为合适的呢?
有需求, HT250于铸造及粗加工进程中会生成残余内应力, 径直进行精加工会致使变形超出公差范围, 依据件重不一样, 自然时效4至12小时较为合理, 180kg级主轴箱体提议最少8小时, 200kg以上提议12小时, 时效期间维持恒温环境（20±1℃）效果更佳。
问题二: 你们在开展那直径为十毫米、深度达三百毫米的深孔油路作业时, 枪钻与普通麻花钻于品质方面存在着本质上的差别吗?
两者存在着显著的差异, 当普通麻花钻的深径比超出10:1这个范围的时候, 切屑排出会遭遇困难, 极易出现卡刀以及断刀的情形, 其孔内壁粗糙度测得的Ra数值会高于3.2μm, 并且常常会残留毛刺。而枪钻的内部带有硬质合金导向块以及高内压冷却通道（压力大于60bar）, 切屑能够借助高压油被强制排出, 其孔壁粗糙度能够达到Ra≤1.6μm, 且残留的毛刺极少。对于油路类的零件而言, 枪钻差不多算得上是其中一种值得信赖的方案。
问3: 你们所拥有的样品件, 以及大批量生产的零件, 二者的精度能够维持一致状态吗, 是否存在一种机制, 用以防止转产过程中出现波动情况呢。
能够做到。伟迈特cnc加工施行《量产参数固化表》的制度, 在首件成功达成之后, 工艺工程师会把CNC程序、刀具参数、装夹坐标以及检测程序共同锁定, 量产区直接进行导入并执行, 无需再次进行编程。P1箱体项目批产5件的相关数据与首件基本完全相同, 轴承孔CPK并未呈现下降的情况。
Q4：如果需要加急，最快能在多久内完成首件？
按最快速度能在所规定的12小时（L4级）内达成的弹性区加急通道开放供应 , 平时所采用的72小时标准加急（L1级）一般可足以供给紧急研发所需 , 供应情况具体是由零件工艺复杂程度 , 再加五轴设备排产状况以及材料备料状态来决定的 , 为了加急排产能够顺利进行 , 建议提前24小时进行预约。
Q5：你们能否提供批产时的CPK报告？是抽检还是全检？
每一件交付出去的产品, 都会附带一份全尺寸CMM检测报告, 这份报告里包含着关键尺寸的CPK值。对于主轴箱体这样的核心零件, 会执行100%的全检, 其测量点数量一般在100到150个。CMM数据会自动上传到SPC终端, 客户能够在设备端实时进行查询, 或者下载电子版报告。
