一、工程师的简化钣金件图纸展开工作流程

一、工程师的简化钣金件图纸展开工作流程

在钣金加工范畴之内，图纸展开属于一个相当关键重要的环节步骤，它关联涉及到把繁杂的难以处理的钣金件结构转变转化成为便于易于加工制造的平面图纸，为了助力帮助工程师们更加具有效率地去完成达成这一项任务工作，本文将会介绍说明一种能够简化钣金件图纸展开的工作流程程序，通过依照遵循这一流程程序，工程师们能够迅速快速上手，进而提高提升工作效率。

二、展开图绘制步骤：

审图，要仔细审查起初的图纸，以此来保证理解其设计的意图以及要求。建立文档，要为展开图构建专门的文档，而这是为了方便管理以及查阅。确定图框，需依据所需挑选适宜的图框，从而保证图纸的比例以及格式统一。图面展开，要把钣金件的结构转变为平面的图纸，并且要留意保持结构的完整性。调整比例，应按照实际所需去调整图纸的比例，进而确保尺寸的准确性。打印出图，要把调整妥当的图纸打印出来，以便后续加工以及使用。检查，要对打印出来的图纸进行认真检查，确保不存在错误以及遗漏。再加额外的说明：按照所需情况增添必要的阐释以及标注，以此达成便于理解与加工的目的。对关键尺寸进行标注：针对图纸里的关键尺寸予以详细标记，保证在加工程序中能够精准掌握尺寸。

三、展开图绘制方法：

利用专业软件 PRO/E 进行自动展开，以此来提高效率，这是一种方式。拼凑法是那种通过拼接多个简单图形以便近似表示复杂结构的办法。中性层法是以中性层作为基础来进行展开的，它适用于弯曲或拉伸等变形情形。对称法是利用对称性去简化那种展开图绘制过程的手段。特征点法是凭借找出关键特征点进而进行展开图绘制的做法。

四、展开图注意事项：

绘制图纸时，展开方式得既合理又简洁，要把不必要的工序给减少掉，还得考虑加工时的便捷程度。公差范围要合理去选择，喷粉以及烤漆这类工艺对尺寸造成的影响也得考虑进去。毛刺的方向要保证向下，这样方便后续的加工以及处理。切割和加工时刀具要合适地选择。需要抽牙、压铆、冲凸或者冲桥这些操作的部位，位置和方向得明确，必要的时候剖视图还得绘制出来进行说明。门板和盒体这类料件，包边关系要合理地选择，包边间隙大小得适中。当一个料件被划分成多个部件之时，要开设焊接定位口，还要绘制折弯示意图，以此便于加工以及组装。对于折弯复杂的工件而言，应当绘制详细的折弯线或者示意图，从而确保加工的准确性。在标注尺寸的时候，需要全面且准确无误地标明所有关键尺寸，特别是重点检验尺寸以及定位尺寸，以求避免遗漏或者误解。

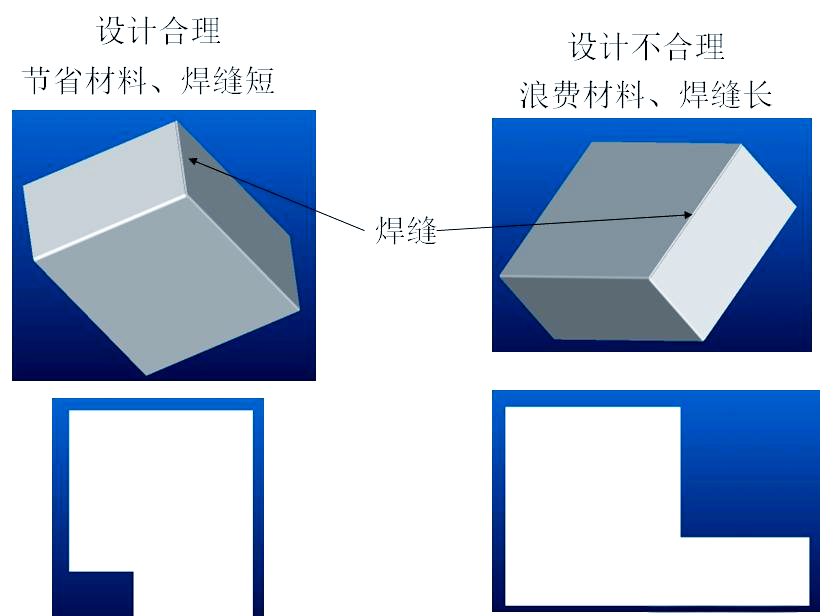

在钣金件建模进程当中，我们还要思索折弯角的工艺缺口事宜，合理的工艺缺口设计能够进一步提高产品的外观质量，与此同时，为了节省材料并减少焊缝，降低成本，建模时也需要对此予以综合考量，另外，压铆底孔和螺纹底孔的精确性也是建模过程里不容忽视的一点，最终，我们还得从整体层面考虑钣金件的可制造性与可装配性，确保各个环节都能够顺利开展。

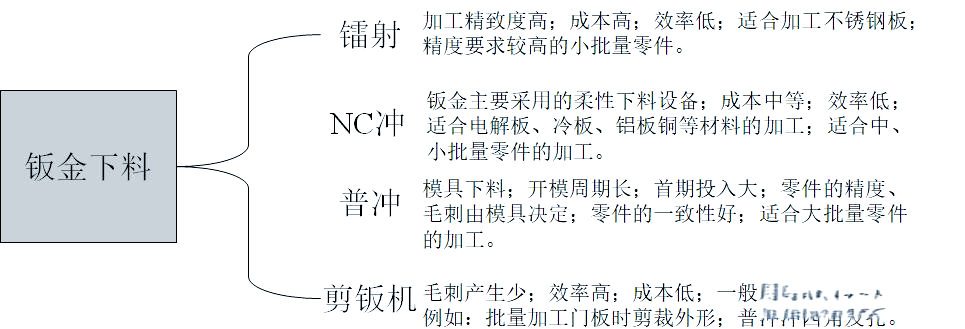

也常常被叫做工艺路线的工艺流程，是指导零件加工的那一蓝图，它精心安排了各工序的先后顺序，这一过程不但决定了零件怎样制造，还为操作人员提供了明确的作业指南，在钣金加工领域，这一流程包含了众多工序，像下料、去毛刺、校平、拉丝、钳工、折弯、冲压、压铆、拉铆、焊接以及表面处理（例如电镀、氧化、喷涂）和装配等。

当我们深入去知悉工艺流程之际，我们得去分辨工序跟工步二者的概念。在同一个工序的情形下，有可能涵盖多个工步，比如就冲压工序而言，有可能划分成工步1冲凸包，工步2冲翻边以及工步3冲滑道等等。除此之外的是，制作工序图也是去理解工艺流程的关键重要的一环，它依靠图形化的形式给予操作人员直接明显的作业方面的指导。

与此同时，我们还得把控设计基准跟工艺基准的转变，以及尺寸链的换算途径。这些知识对保障工艺流程的精确性与高效性来讲十分关键。

最后，让我们进一步深入探讨各个主要工序的细节和要求。

五、折弯工序详解

最初，我们得深度领会数控折弯机的运行原理。另外，面对不一样厚度的板材，要灵动地替换适宜的V型槽下模，以此来保障加工质量。与此同时，熟知折弯机上模的形状以及其R角特性，对于把控折弯技艺极为关键。明白折弯机怎样达成圆弧折弯，以及所需的专门工具，同样是不可缺少的一部分。

在操作进程里，我们得留意折弯机的各类限制情形，像不同板厚对应的最小折弯尺寸那样。与此同时，还得认真思索折弯孔与边缘的最小距离，用以防止孔洞变形。另外，熟悉折弯机的X、Y、Z轴行程范围，对确保加工精度和效率而言很关键。最后，掌握折弯过程中的压段差、压线以及压死边的处理办法，会让我们的操作更顺手。
