金林钣金展开软件

适合机械电子行业用的钣金展开下料软件, 是金林钣金展开软件官方版。金林钣金展开软件正式版, 能给用户提供极为完善的板件展开图样数据, 图形比例、资源相当齐全。金林钣金展开软件里, 汇集了7大类120多种常见钣金构件, 有圆管，有圆锥管类型的弯头、三通, 还有各种相交构件, 另外还有矩形、方圆接头、球罐、螺旋等各类钣金构件。华军软件园为你提供金林钣金展开软件2024免费下载, 快来体验呀！

金林钣金展开软件软件功能

一、园(椭圆)管类型

该连接管构件属于圆管（包括椭圆管）类型, 涵盖各类圆管形等径弯头、三通、蛇行管构建, 各种异径的三通连接管构建, 以及椭圆管与圆管相交、椭圆管与椭圆管相交、圆管与椭圆管相交的椭圆管相交椭圆管构建等15种样式。构件品种完备, 各个构件内部的各部尺寸、倾斜角度、偏心量能够在一定范围内随意输入。

二、变径锥管类型

此连接管构件为圆（含椭圆）锥管类, 有正圆锥管构件, 有正圆锥台构件, 有斜圆锥管构件, 有斜圆锥台构件, 有椭圆锥管构件, 有椭圆锥台构件, 有各种异径斜口的连接管构件, 有圆口与椭圆口的连接管构件, 有锥管任意角度两节弯头, 有锥管任意角度多节弯头, 有正圆锥管相交正圆锥管, 有斜圆锥管相交正圆锥管, 有斜圆锥管裤形三通, 有斜圆锥管与正圆锥管裤形三通构件等18种形式。其构件品种充分完备, 各个构件之内的各部尺寸, 其倾斜角度, 其偏心量, 可于一定范围以内随意输入。

三、锥管圆管相交型

此处的构件类型是圆锥管跟圆管相连接的那种, 其中涵盖了圆管与正圆锥管弯头, 还有各种正圆锥管、斜圆锥管相交时遇上的圆管构件, 又有各类圆管相交正圆锥管、斜圆锥管的构件形式, 这其中要数圆管与正圆锥管裤形三通构件等这8种形式了。这些构件的品种数量是全的, 而且各个构件里面的各个尺寸、倾斜角度、偏心量能够在一定范围之内随意输入, 有这样的特性。

四、方园过渡类型

这种类型是从矩形过渡到圆形的连接管构件, 涵盖有各种形式, 从矩形（这儿包含正方形, 以下同类）过渡到圆形 , 从矩形过渡到椭圆形 , 从矩形过渡到长圆形的连接管构件 , 从圆形过渡到长圆形的连接管构件 , 还有从矩形过渡到圆形 , 从圆形过渡到矩形的裤形三通管构件等共14种形式。构件品种很齐全 , 各个构件里面的各部尺寸 、倾斜角度 、偏心量能够在一定范围之内任意输入。

五、方矩锥管类型

此种类型是从矩形过渡到矩形的连接管构件, 涵盖各种各样形式的平口矩形（包含正方形, 以下相同）连接管构件，种种平斜口、斜口的矩形连接管构件, 另外还有各类两口垂直的矩形连接管构件、矩形的裤形三通管构件、圆弧过渡矩形弯头构件等9种形式。构件的品种十分齐全, 每一个构件之内的各部尺寸、倾斜角度、偏心量能够在一定范围之内随意输入。

六、矩管园管相交类型

该类型是一种构件, 此构件是矩形管、四棱锥管和圆管、圆锥管进行连接的, 涵盖了矩形管相交于圆管构件、四棱锥管相交于圆管构件, 矩形管相交于正圆锥管、斜圆锥管构件, 四棱锥管相交于正圆锥管构件, 圆管直交四棱锥管构件等6种形式。其构件品种十分齐全, 所有构件内部的各个部分尺寸, 倾斜角度, 偏心量能够在一定范围之内随机输入。

七、球面螺旋类型

这种类型的构件, 是关于不可展曲面的近似展开以及连接的 , 包含圆球罐采用经线法、纬线法近似展开放样 , 还有圆球罐热胀冷缩制作法下的经线法、纬线法展开放样 , 包括圆管与球面相交的构件 , 另外还有等径等距螺旋叶片、等径变距螺旋叶片、变距等径螺旋叶片、变距变距螺旋叶片、内外同锥螺旋叶片等构件的展开放样等 9 种形式。这些构件品种十分齐全 , 各个构件里面的各部尺寸、螺距、直径、偏心量能够在一定范围之内任意输入。

金林钣金展开软件软件特色

1、自主开发软件，简单实用

本软件全系自主研发而成, 能够于简体中文跟繁体中文之间便利地进行转换, 在上述操作系统环境下予以安装并使用。它既能独立运作从而绘出展开图, 又能够连接CAD软件（2002至2009版本）来绘制出展开图。

2、操作方便，界面友好

金林钣金展开软件官方版本, 其操作具备简易特性, 每一个界面之中, 皆存在着详尽无比的说明内容, 每一个钣金构件, 均有着示意图形呈现, 用户依据那些说明以及相关图示, 便能够便捷地运用这款软件。便利且详尽的帮助说明, 乃是这款软件所拥有的一项特色。

3、钣金构件的立体图、构件图和展开图例

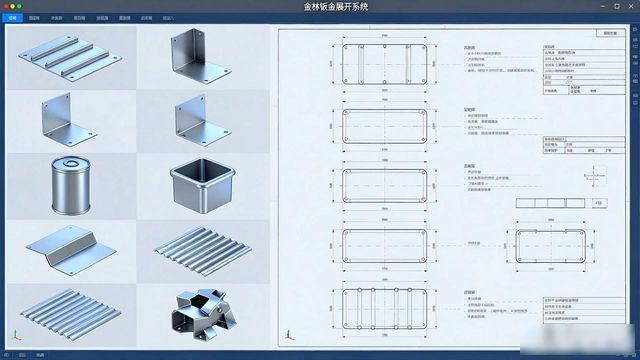

每一种属于七个类型的钣金构件, 都存在与之相对应的立体图, 还有构件图以及展开图例, 用户借此能够极其直观地知晓钣金构件的类别还有结构, 能够非常轻易地寻觅到并且挑选出所需要的钣金种类。

4、自动生成图形

当用户输入构件尺寸参数之后, 按下《绘图》按钮, 便会自动生成构件图还有展开图, 并且会自动标注各类相关尺寸, 用户能够依据自身需要来调整图幅的大小, 图形的大小, 字号的大小, 填写标题栏的内容, 确认无误后即可进行打印输出。

5、可调用画展开图

这是当下世界上极为流行的绘图软件, 它有着能够跟各类数控设备相互衔接的作用。此软件于展开图界面能够直接开启2002至2009版本的软件，接着在那软件之上绘制出对应的展开图并且予以标注, 这里展开图的轮廓线系多段线, 其中曲线部分全都被拟合成为光滑的弧线, 它能够输出至数控切割机下料, 以此达成钣金下料的自动化操作。它还能够在CAD上开展二次绘图, 之后依据用户的标准及习惯输出所需的图纸, 标点符号不能输, 什么破要求。

6、展开图有两种标注方式

为适用于各类用户的需求, 展开图的数据存在两种标注形式。其一为传统的长度标注方式, 利于人工于板材上直接进行下料操作；其二是坐标标注方式, 以展开图里某一点当作原点构建立直角坐标系, 每一个下料点均借助文本文件标注其坐标，便于输入至各类绘图软件之中, 且能够减少积累误差。

7、加边功能

为便利用户运用咬边形式加工金属构件, 增添了加边功能, 于坐标标注展开图情形下, 点击“加边”按钮, 在弹出的窗口里选取“与边线垂直增加宽度”, 录入所需增加的折边宽度以及起始、结束坐标序号, 点击“确认”便可得到加边后的展开图。要是要更改加边数据, 可选择“恢复原来坐标值”, 再点击“确认”按钮, 恢复成原来的展开图, 再重复此前选择和输入参数的举动, 就能获取新的加边展开图。每个构件可输入10段加边曲线，以满足不同构件的要求。

针对CAD版本而言, 要是针对加边的曲线要求达成圆滑连接的状况, 那么还能够输入需要进行拟合的曲线序号, 而拟合之后所形成的曲线是借助多段圆弧来实现光滑连接的, 倘若存在不进行拟合情况, 则那么线段的点与点之间呈现的是直线连接。

8、有相交方式的选择

特地增添了一些选择功能, 目的在于便利各类用户的加工以及输入参数习俗, 对于相交构件而言, 存在“插入”与“骑马”这两种相交方式可供选择。针对于圆管对接构件, 有“板材中径”和“修正半径”这两种计算方式能够选择, 如此一来, 能够减小对接焊缝的宽度, 进而提升构件的加工精度。

9、有板材下料和成品管下料方式的选择

对于圆管类构件进行加工时, 存在这样的情况, 有的用户会先在板材上实施下料操作, 接着运用卷板机将钢板卷制成圆管, 还有的是在预先卷制好的圆管或者购买而来的成品圆管之上, 借助样板下料随后包在圆管上进行画线下料。为了能够契合不同用户的要求, 在全部圆管类构件方面, 软件增添了“板材下料”以及“成品管下料”这两个选择按钮, 从而可供客户依据不同要求去进行选择。

10、其它功能

为便利用户开展用料计算, 并用来核算成本, 该软件具备计算展开图面积的功能, 此功能设定于坐标图上方, 可显示当前展开图的面积。此外, 针对部分构件，鉴于客户的各异要求, 以及同一种构件的不同做法, 分别设置了不同的参数输入方式、大型不可展曲面的不同下料方式、各种蜗壳的不同加工方式, 可选择有无补强板等功能, 以此适应不同客户的各类需求。上述所有选择框均处于输入参数界面的左下方, 烦请各用户留意, 选择之后再进行绘图, 防止出现展开图不符合要求的状况。

金林钣金展开软件安装步骤

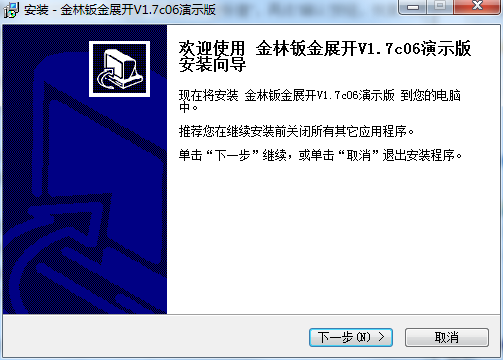

1、于华军软件园把金林钣金展开软件给下载好, 完成后解压至此刻所在文件夹内, 紧着点击当中的那个.exe应用程序, 从而进入到安装向导的界面里, 随后又往前去点击下一步。

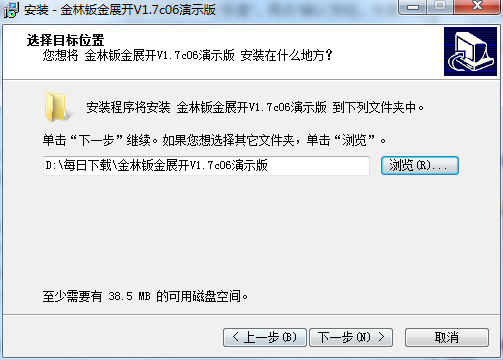

2、挑选软件安装位置的界面那儿, 华军的小编谏言用户们把软件安装于D盘里头, 选好了安装的位置之后点击下一步。

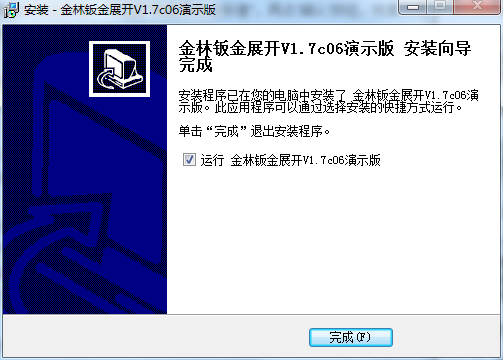

3、金林钣金展开软件安装结束，点击完成即可。

金林钣金展开软件使用说明

1、 选择“圆(椭圆)管类型”

2、选择“等径圆管任意角度多节弯头”

3、按照图形的要求, 将参数输入进去, 然后点击“绘图”按钮, 接着查看所呈现出来的图形, 是不是自己想要的那种图形呢?

注意, 存在部分用户, 于点击“绘图”之后, 有可能无法看见图形, 此时需点击“实形”。在右下角的那个位置, 能够看到图框。接着, 运用鼠标去拖动窗口, 使其到达恰当的位置, 这便是和正版之间的唯一不同之处。

4、此时是全屏状态，选择实形状态。

5、分别点击展开1、展开2、展开3、展开4查看图形。

金林钣金展开软件适用范围

第一种办法是裁剪一块宽度为一百的材料, 运用折弯机进行这一道弯折, 牢记板的厚度, 通过加减系数就能得出结果, 尝试三次并选取中间的数值就行, 这是最为简便的办法。

能够学习PROE, CAXA软件, 何处具备自动展开功能, 然而这系数还得凭借先前尝试得出, 哪里有自动展开功能。

由公式可以计算，不过不好记，给大家列一个常用系数吧

板厚 系数 (毫米)

1， 1.6-1.8。

1.5， 2.4-2.6。

2.0， 3.3-3.5。

2.5， 4.2-4.5

3.0， 5.0-5.3 。

(系数会随你折弯下摸所用的槽宽的大小变化)仅供参考。

公式的话L=pa/2*r+y*T比较准确。

用 三维软件构造，软件本身有展开的功能

展开尺寸-L;折弯角-β;厚度-T;半径-R

1。0°≤β≤90°

2.β=90°

L=A+B-0.429R-1.47T

3.90°≤β≤150°

L=A+B-2(R+T)tan

(180-β)/2

+(R=T/2)(180-β)∏/180

4.150°≤β≤180°

L=A+B

金林钣金展开软件常见问题

问：金林钣金展开软件怎么和CAD连接?

答: 1. 并非需要特别去进行连接操作, 当展开图呈现出来之后, 其上存在一个标注为“cad图”的按键, 只需用手指轻轻单击这个按键, 倘若电脑已经预先安装了cad软件, 那么便会自动生成cad图。

2.拥有众多国内国际唯一领先程序性能的金林钣金展开软件, 这些性能有: 一秒钟内整体同步展开 , 一万等分常见构件 , 五万多种程序变法。旗下的钣金放样系列, 因为有钣金放样系列这个拥有诸多经典超酷、实用免费程序作为大力后备支持 , 才具备: 程序操作界面简洁大气且功能配置强大 , 能一次性在同一张图上全自动化出图并使其内容完美齐全 , 新启动程序时会自动提供一个常见运算参数 , 这时只要点击确定按钮就能体验程序带来的如行云流水般的放样感觉 , 再次启动程序时会智能记忆上一次输入的所有程序参数。其众多国内国际唯一领先的程序性能 , 可在钣金放样施工里 , 把繁杂的放样工作变得轻松舒畅； 《钢构CAD》旗下的钣金放样系列 , 由于拥有众多经典超酷、实用免费的程序。

问：如何卸载金林钣金展开软件?

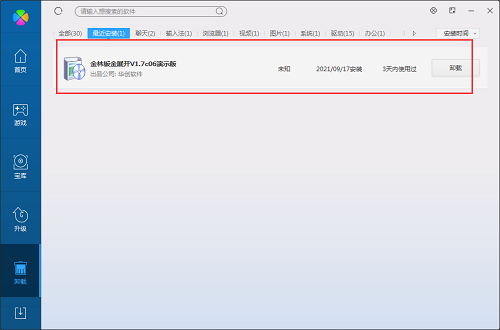

答案是: 方式一为, 将电脑管家软件进行安装且打开它, 接着挑选进入到软件管理的选项之中, 随后点击卸载选项, 于列表里头找寻金林钣金展开软件, 再点击卸载便可。

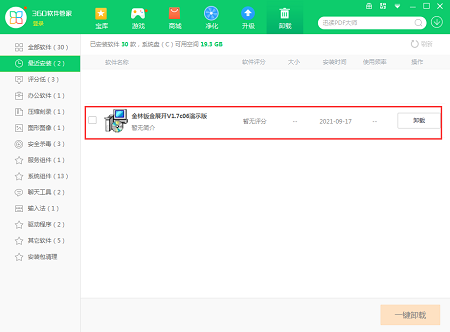

途径二: 实施那安装操作, 而后开启360软件管家, 于卸载选项所呈现的列表范围里面寻觅金林钣金展开软件, 点击一下卸载功能便可。

同类软件对比

金林钣金展开软件, 是为了应付现代社会生产加工所需, 去解除企业诸多钣金构件展开图的放样下料所编。

钣金加工报价系统, 乃是针对于钣金行业所专门定制的一款能够实现快速报价的软件, 它能够极为显著地减轻报价人员所承担的工作量, 同时还能提高报价在及时性以及准确性方面的表现, 相较于以往单纯依靠估价, 如今运用该软件输出专业的报价单, 更易于赢得客户的信任从而获取到订单。
