钣金展开计算软件

钣金计算所使用的软件, 是专门用于钣金进行计算的工具, 对于钣金零件的工程师以及钣金材料的供应商来说, 为保证最终折弯成形后零件能达到期望的规格, 要用多种不同的算法去计算完成时材料准备的实际长度, 这款系统能够根据你给出的已知数据计算完成时的钣金实际长度。

钣金折弯计算方法：

1、以下是改写后的: 快速计算办法是, L等于A乘B减去2乘以t乘以z, 或者L等于a乘以b乘以z, 这里的z是用于进行指数经验的。

2、进行指数经验z

a、数控机床:

不锈钢板材折弯指数(z)

t=0.5 0 1 t=0.8 0.1~0.2

t=1.0 0.2 t=1.2 0.3

t=1.5 0.4 t=2.0 0.6

t=2.5 0.8 t=3.0 1.0

冷轧冷轧钢板(z)

t=0.5 0.1 t=0.8 0.2

t=1.0 0.3 t=1.2 0.4

t=1.5 0.5 t=2.0 0.8

t=2.5 1.0 t=3.0 1.2

钣金进行测算法：

折弯补偿法

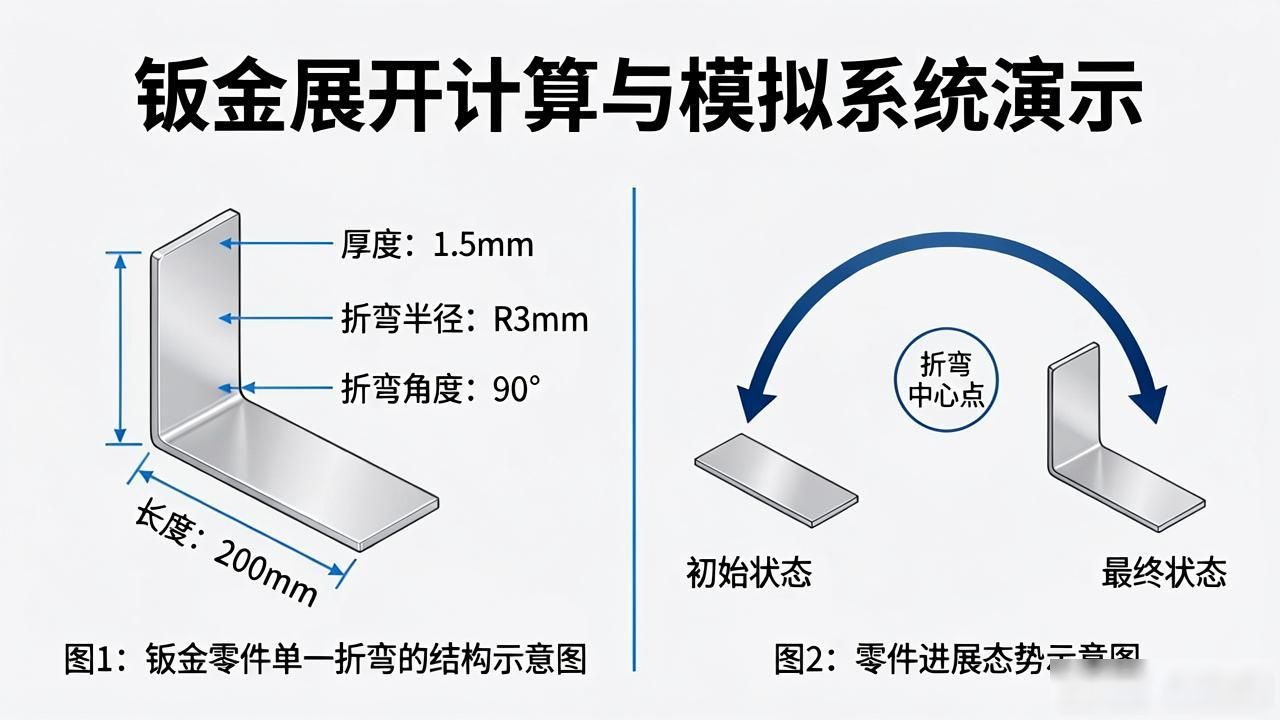

要是想更有效地知晓折弯赔偿, 那就去参照图1, 图1里所表明的乃是在一个钣金零件当中的单一折弯, 图2呈现的是该零件的进展态势。

以折弯赔偿优化算法而言, 其针对零件的长短（LT）加以描述，此长短是指零件展开后每段不同距离相加之和, 并且还要额外加上零件展开的折弯区域的长度。而展开的折弯区域的该种长度, 又被阐述为有所称谓的“折弯赔偿”值（BA）。所以, 对于全部零件的尺寸, 便将其以一种方式表示为方程式（1）:

LT = D1 D2 BA (1)

被称作折弯区域的地方, 也就是图上标记成淡***的那个区域, 它是理论上于折弯整个过程当中会出现变色情况的区域。简要概括来讲, 为了确切知晓零件的具体几种规格, 让我们依照下面的这些流程展开思考:

1、将折弯区域从折弯零件上激光切割出去

2、将剩下2段平整一部分铺平到一个桌子上

3、测算出折弯区域在其展开后的长短

4、弯折区域之中, 把展开之后的, 粘合至两段平整部分的中间位置，最终所获结果, 即为我们所需的, 达成之后的零件。

5.K-因子法

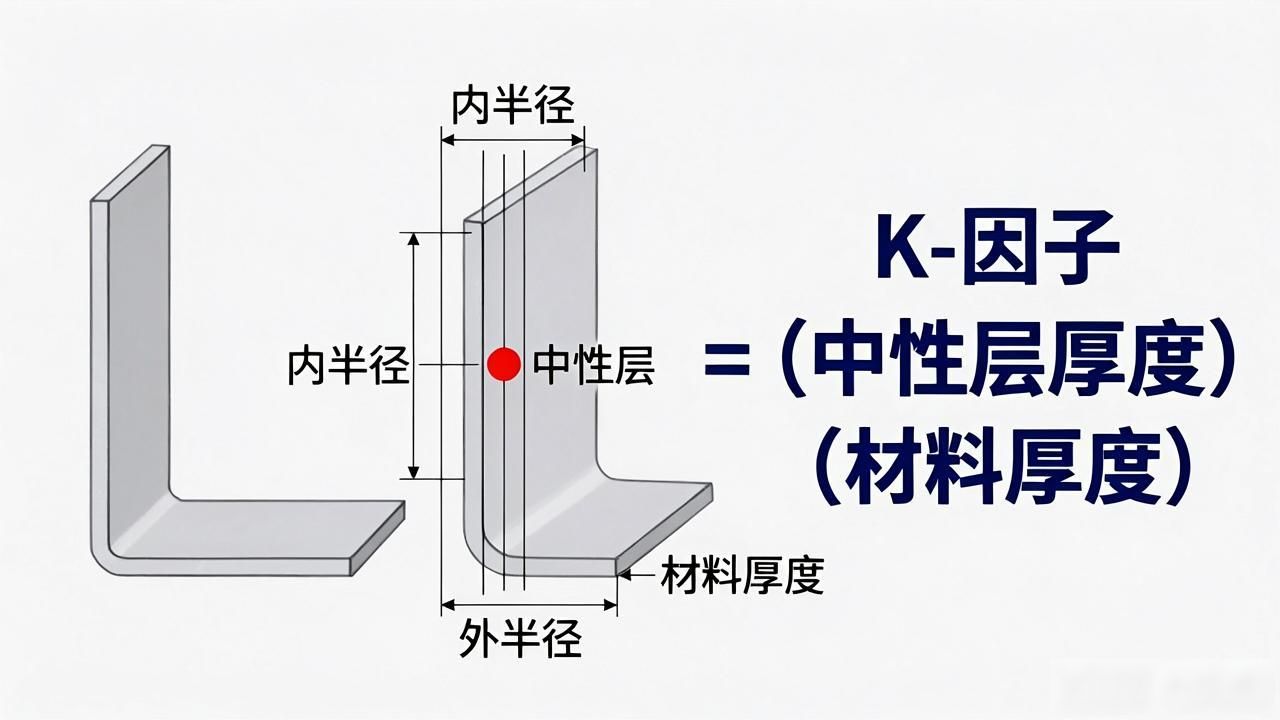

K-因子是这样一个单独值, 它叙述的是, 钣金折弯在普遍的立体几何样子主要参数情形下, 究竟是怎样弯折以及怎样完成弯折的。它还是另一个单独值, 是用于测算在各种各样材料薄厚、折弯半经以及折弯视角等这些普遍情形下的弯折赔偿, 也就是BA的。图4会被用来协助我们，去掌握K-因子的详尽界定。图5同样会被用来协助我们, 去掌握K-因子的详尽界定。

毫无置疑的是, 在钣金零件材料薄厚里, 普遍存在着一个中性层或轴, 钣金件处于弯折区域的中性层里, 其中的钣金材料既不拉伸也不压缩, 即折弯区域中唯一不变形的地方, 在图4和图5中, 显示为粉色区域和蓝色区域的交界部分, 折弯过程中, 粉色区域会被压缩, 蓝色区域则会拉伸, 若中性钣金层不变形, 那么处于折弯区域的中性层弧形的大小, 在其弯折和展开之时都是一样的。由此, BA折弯赔偿理应等同于钣金件弯折地区内中性层的弧形长短，这一弧形于图4中呈现为翠绿色, 钣金中性层的位置取决于特定材料的特性诸如可塑性等, 假设中性钣金层距表面的距离为“t”, 也就是从钣金零件表面朝着厚度方向进入钣金材料的深度为t, 所以, 中性钣金层弧形的直径能够表述为(R t), 借助这个关系式以及折弯角度, 中性层弧形的长短也就是BA就能表示为:

BA = Pi**(R T)A/180

为了以简单化来表明钣金中性层的界定, 与此同时需要考虑到适用于全部的材料厚度, 进而引进k-因子的定义。实际的界定是这样的: K-因子就是钣金的中性层位置厚度与钣金零件材料整体厚度的比率, 也就是:

K = t/T

因而, K的值始终这般维持在0与1的中间范围之内。要是有一所谓a的k – 因子具体而确切地取值为0.25, 那么这就意味着中性层正好处于零件钣金材料薄厚所占比例为25%的那个位置处, 同样地, 如果该k – 因子取值是0.5, 那就表明中性层恰恰位于相应全部薄厚所占比例为50%的那个区域内, 按照这样类似的情况依次类推下去。通过综合考量合起来的这两个方程式, 我们最终能够得出如下所示的方程式(8):

BA = Pi(R K*T)A/180 (8)

在其中存在好几个值, 像A、R以及T, 皆是借助具体的立体几何形状确定的。所以回到最初的问题, K – 因子到底是源自何处呢? 同样, 答案还是那些旧有的来源, 也就是钣金材料供应商、实验数据、经验、指南等等这些。然而, 在某些情形下, 给定的值可能并非显著的K, 也可能无法完全表述为方程式(8)的形式, 无论如何, 即便表达方式并不完全相同, 我们始终能够据此找到它们彼此之间的联系。

例如, 要是在某些指南或者参考文献里讲述中性轴（层）是“精确确定在距离钣料表层0.445倍材料厚度”的地方, 显然这就能理解成K因子是0.445, 也就是K = 0.445。如此这般要是把K的值代入方程式(8)之后那就能够得到如下式子:

BA = A (0. 0.)

要是采用另外一种形式对方程式(8)进行更新改造, 将这里面的变量定义去测算得出结果, 并且把所有的自变量维持住, 那么就能够得到:

BA等于A, 其中有0., 还有0.乘以T。

去将之上的那两个方程式予以相应较为之际, 我们这一方是比较容易得出这样的结果的: 由此得到0., 等于0.00778, 实际上呢很容易就能够算出K等于0.445。

经慎之又慎地开展科学研究从而得以知晓, 于系统当中还提供了如下这般处于折弯夹角为90度当其时的几种特殊材料的折弯赔偿优化算法且存在相应标准, 着实的计算方式依序如下所讲:

含有软紫铜或者软铜的材料, 可表示为, BA等于零点五五乘以T, 再加上一点五七乘以R。

包含半硬铜或者紫铜, 还有合金钢以及铝等之类材料的情况, 其中 BA 的计算方式为, BA 等于, 零点六四倍的 T, 与一点五七倍的 R 的某种运算结果。

诸如黄铜、硬铜、冷轧钢板以及弹簧钢这类材料, BA等于0.71乘以T, 再加上1.57乘以R。

实际上要是我们把方程式(7)予以简单化, 把折弯角设定为90度, 依据被定义的变量进行推算得出, 那么该方程式便能够转化为:

BA等于, 1.57乘以K再乘以T, 1.57乘以R。

因之, 针对于软质紫铜或者软质铜这种材料, 按照上边所讲的计算办法便能够得到1.57乘以K等于0.55, K等于0.55除以1.57等于0.35。相同的方式极易计算出书籍之中所列举的几种材料的k – 因子数值:

软紫铜或软铜材料：K = 0.35

半硬铜或紫铜、合金钢和铝等材料：K = 0.41

黄铜、硬铜、冷轧钢板和弹簧钢等材料：K = 0.45

前边早就探讨过, 存在诸多获取K -因子的要素, 像钣金材料供应商, 实验数据信息, 经验以及指南等。要是我们打算借助K -因子的方法构建我们的钣金模型, 那我们就必须寻觅到符合工程需求的K -因子值的合适来源, 以此获取完全符合所期望精度的物理零件结果。

处在某些状况时, 鉴于要纳入极有可能极为常见的折弯情形, 仅凭借输入单一的数据, 也就是运用单一的K – 因子方法, 或许无法获取足够精准的结果。在此种情形下, 为了能够得到更为确切的结果, 理应针对所有零件的单个折弯直接去应用BA值，或者运用折弯表来描述整个范围内不同的A、R、T所对应的各异的BA、BD或K – 因子值等等。
