那种如物件又似用料之铆钉而非单纯工具, 于诸多行业里所起到的作用有着非凡重要性。
比如说, 房屋建筑行业需要铆钉来紧固一些零件, 机械制造行业同样需要铆钉来紧固一些零件, 各个行业都有这样的需求, 那么铆钉就应当按照原本的样子进行紧固, 这和各个行业使用铆钉时的质量以及发展相关, 和工作效率以及使用安全也有关系。
铆钉可靠性很强, 连接强度很高, 寿命很长, 操作使用便捷。它们能用于铝合金、结构钢以及复合材料的连接, 时常用于飞机封闭部件的铆接以及维修。
什么是铆钉？
铆钉属于机械紧固件, 它成有着一端加帽的杆状之形, 在穿进需要连接的部件之后, 于杆的外端进行压出操作, 从而实现压紧部件使其牢固安稳固定的效果。
如今, 拓发数控加工给您讲述铆钉的发展历程, 阐述其工艺理念, 说明其种类, 讲解其应用情形, 以及介绍其选用的计策。
铆钉的发展历史
用木头或者骨头制作成为的小钉子, 是最早的铆钉, 有关于最早的金属变形, 也许它是铆钉的祖先。
人类已知最古老的金属连接方法是它们, 其历史能够追溯到可锻金属最初被使用的时候。
在青铜时代, 埃及人把六个木扇, 用铆钉固定在了开槽轮的外线上。希腊人成功铸造大型青铜雕像以后, 把各个部件用铆钉固定到了一起。
1916年, 空心铆钉首次获得了那种能够进行单面铆接的抽芯铆钉专利, 此后, 抽芯铆钉在航空航天领域、办公机器方面以及电子产品的机械连接上被广泛地加以应用。

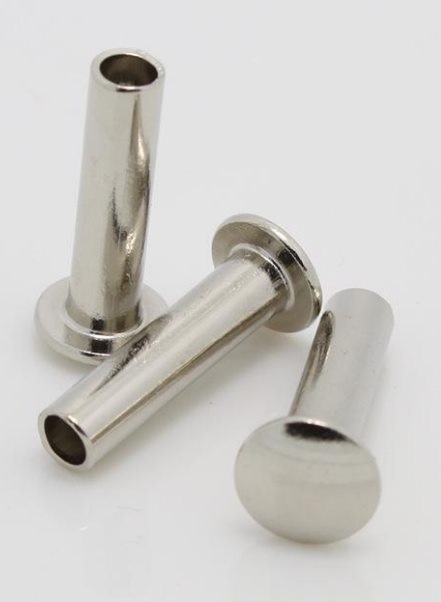

现今还不清楚空心铆钉确切的发明时间, 不过, 使用空心铆钉的马具是在公元9世纪或者10世纪被发明出来的。
你可晓得世界上最为著名的钢结构建筑是啥, 答案毫无悬念, 就在于法国巴黎的埃菲尔铁塔，这座占地面积大概为10,000平方米的钢塔建筑, 于1889年作为世博会的象征被建造起来, 并且还是当时世界上最高的建筑, 建造所花费的时间是两年又零两个月再零三天, 塔身运用空心钢框架进行建造, 总共使用了钢材7,300吨、金属零件12,000件、铆钉2.5万颗, 当时争议最大的其中一点在于摒弃传统的钢筋以及水泥, 而是采用钢架材料、铆钉等建筑材料, 它能够长久地站立着吗?
可是, 时间已然给了我们最为出色的答案。埃菲尔铁塔直至如今依旧稳稳矗立着, 朝着世人彰显出它的结构美感以及艺术美感！这所有的一切全都依赖于小铆钉发挥出的颇具影响力的作用。铆接铁塔有着优越的绝缘防火性能, 没有磁性, 能够隔热, 重量很轻, 耐高温, 还耐腐蚀。
铆钉作用
把铆钉用于代替螺钉连接, 这是一种连接多个零件的方法, 能让零件达到既紧固又可转动（采用梯度铆钉）的状态, 还涉及到怎么去使用它的问题。
1、可以手工铆接，效率不高，适合小批量生产；
2、能采用机器铆接, 可以人机相互配合, 生产效率是比较高的, 适宜进行大批量生产, 能够达成半自动化操作, 其效率是手工铆接效率的五至十倍。
用铆钉能大幅降低生产成本, 还能缩短生产周期, 其性价比是用螺丝成本的四分之一, 连接速度比螺丝快三倍, 这其中螺母和螺丝都得买, 如此一来增加了成本, 就算用电动螺丝刀或者风动螺丝刀安装螺丝, 也比不上用铆钉枪铆得快, 用过铆钉的人都清楚, 能使用铆钉的结构都会尽可能设计用铆钉, 原因是可以节省没必要的开支, 进而提高公司产品的竞争力！
铆钉相关性分析
铆钉装配模具冲压力
当进行铆钉组装铆接操作之时, 客户通常会借助模具对强度予以定义, 这和铆钉自身的硬度并无关联, 比如说80GF这种情况能够被压下去, 可以被压下去的情况还有110GF, 还有200GF, 还有260GF也能够被压下去。
铆模冲头尺寸
铆钉组装进行铆接之际, 客户凭借冲模把铆钉打进镀锌板的孔里边, 一般来讲, 模冲头比铆钉最大外径大0.01MM, 铆接完成后于镀锌板审视铆钉, 会出现产品周围凹陷的迹象, 凹陷的大致尺码是0.01MM至0.02MM左右, 这属于最佳的嵌入情形（由模具予以把控）。
镀锌板厚度
正常情况下, 镀锌板的厚度跟铆钉压花以及开槽台阶差存在关联, 客户于设计铆钉压花或者开槽台阶差之际, 必定要依据镀锌板的厚度去进行界定, 镀锌板的厚度一般呢, 被设定在0.5MM至1.OMM左右（具体以开模作为标准）。
铆钉扭矩值
在通常状况下, 一般M3的扭矩能够达到8kg以上, 其拉力能够达到40kg以上 , 一般M4的扭矩可以达到并且超过10kg, 拉力能够达到45kg以上 , 一般的情形之下, 铆接之后的试验往往采用50kg的压入力 （平均值为50公斤）。
铆钉硬度问题
通常情况下, 铆钉进行热处理, 并非单纯是为了让铆钉的硬度得以增加, 而是有着其他实际作用, 这个作用是去缓解铆钉所存在的应力, 进而防止产品在铆接之后出现开裂的情况。铆钉硬度的要求依据客户所提供的板厚来进行设定。当板厚变得越厚的时候, 对于铆钉硬度的要求也就越高。相反地, 要是板厚越薄, 那么对于铆钉硬度的要求相应地就越低。

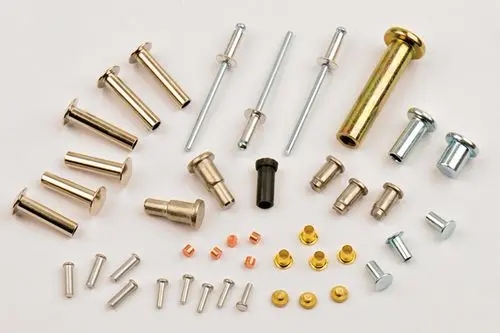

6 铆钉的类型和用途
常用的有R型铆钉, 扇形铆钉, 抽芯铆钉（抽芯铆钉）, 树形铆钉, 半圆头, 平头被提及, 半空心铆钉被提到, 实心铆钉的称呼出现, 沉头铆钉也存在, 抽芯铆钉再度出现, 空心铆钉也包含在内, 上述这些均为平常常用的铆接件借助自变形连接, 一般小于8?毫米的运用冷铆方式, 较大尺寸的运用热铆方式, 然而存在着例外情况, 有比如说, 某些锁上所具有的铭牌是靠铆钉与锁体孔以这样的干涉铆接形式达成的。

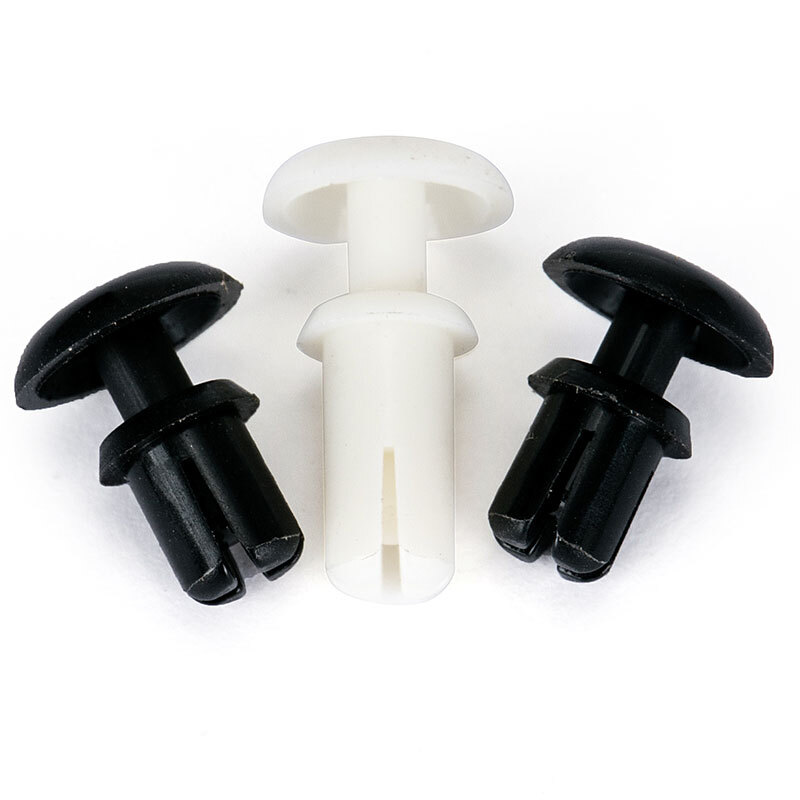

R型塑料铆钉
一种被称作膨胀铆钉的R型塑料铆钉, 它由两个部分构成, 一部分是塑料钉, 另一部分是母扣。在进行安装的时候, 是不需要工具的。首先要放进光滑的孔里一个安装底座, 往后再去压紧头部, 特殊设计的脚受力之后会膨胀, 膨胀之后会牢固地锁定在安装表面上。它常常被用于连接塑料外壳, 或者是轻质板, 又或者是绝缘材料, 甚至是电路板抑或是任何其他具备薄型、轻质特点的材料, 其具有美观实用、使用方便的特性。
扇形铆钉
风扇铆钉是专门针对手动安装所做的设计, 它能够借助面板或者机箱上面的孔被拉入, 其选用的是韧性颇佳的弹性体材料制作而成, 哪怕是过盈配合时也能够迅速安装, 且设计得极为巧妙, 具备弹性功能, 在用相应孔径拉入之后不容易滑出, 风扇铆钉主要是用于电子电脑机箱内部风扇、散热器与芯片二者之间的固定, 会起到防震以及降噪的作用。

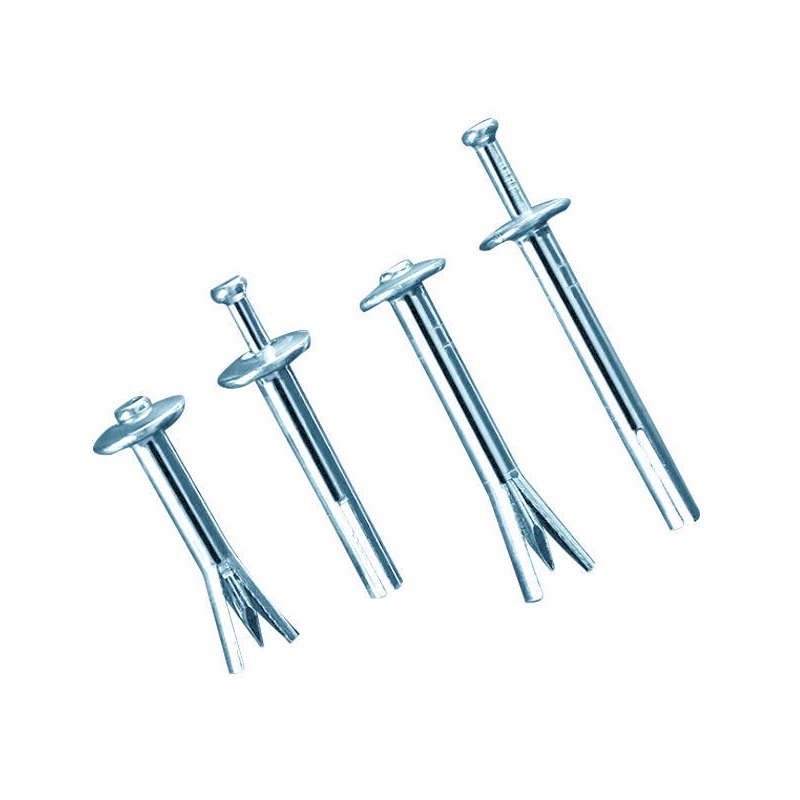

膨胀铆钉
一种新型铆接紧固件, 抽芯铆钉, 铆接极为方便, 它在空间颇为狭小, 或者并无拉铆枪, 又或者无法运用拉铆枪的情境里, 能彰显其独特优势, 借助锤子或别的器具在一侧敲击钉芯, 就能把两个或多个连接件成功铆接, 抽芯铆钉依据钉帽边缘形状可划分成扁头抽芯铆钉与沉头抽芯铆钉, 按照材料组合能分为全铝芯铆钉、铝钢芯铆钉、全不锈钢芯铆钉, 还有铆钉、钢芯铆钉、铝不锈钢芯铆钉、塑料芯铆钉等。不像抽芯铆钉那般, 要用手动拉铆机或者用气动拉铆机来针对芯铆钉进行铆接。芯铆钉具备较好的铆接性, 并且具备方便性, 能够广泛应用于针对各种被连接件实施铆接。

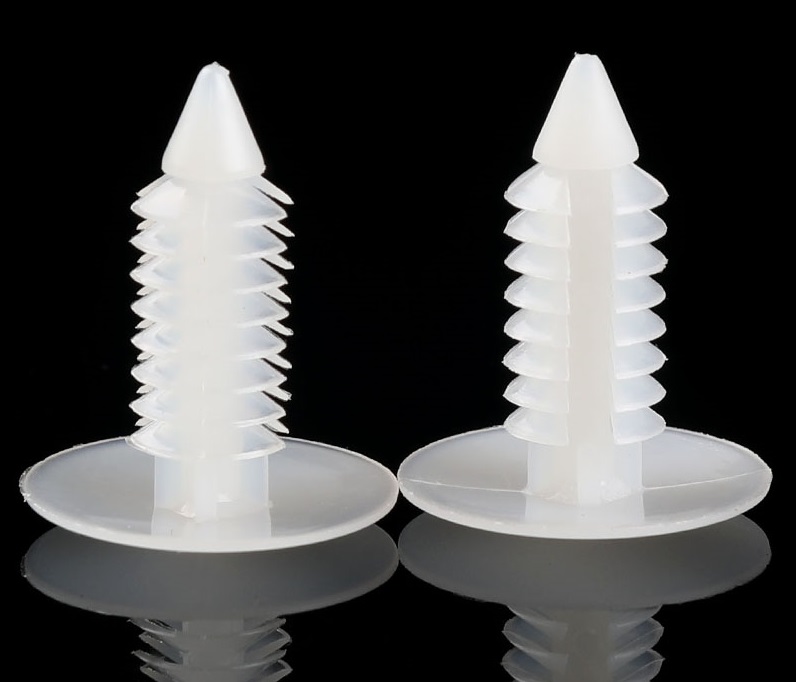

圣诞树铆钉
圣诞树铆钉, 也就是所谓的倒齿型塑料铆钉, 还被称作圣诞树形塑料铆钉, 其齿形片弹性良好, 能够直接压装于过盈装配的圆孔内, 可依照实际厚度安装齿形片, 能够借助自行调节来实现固定, 倒齿形的设计致使安装后铆钉稳固地固定在安装面上, 不容易被拔出, 适用于泡沫、木材、橡胶、汽车内饰等软质材料之间的固定, 塑料树铆钉具备优良的绝缘、防火、无磁、隔热、质轻、耐高温、高强度、耐腐蚀等特性, 被广泛应用于各工业领域。

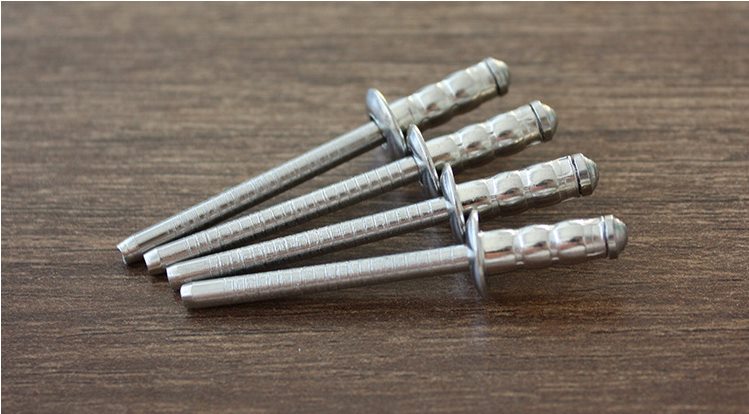

抽芯铆钉
抽芯铆钉是一种铆钉, 用于单面铆接到其应用对象上, 不过, 铆接操作须要用到被称为铆枪的专用工具, 这种工具存在手动、电动、气动这几方面的类型。此型号铆钉专门适用于那种不方便以采取普通铆钉进行铆接作业的场合, 在这类场合, 要进行有效的铆接, 必须从两侧来实施这种铆接, 所以它在建筑、汽车、船舶、飞机、机器、电器、家具等众多产品方面有着广泛的应用。
抽芯铆钉, 其类型大概可以划分成开放式、封闭式、双鼓式、单鼓式系列。紧接下来, 便是各个型号进行的简要诠释。
沉头型抽芯铆钉：用于铆接后要求表面光滑美观的铆接件的铆接。
双鼓抽芯铆钉, 在进行铆接操作时分情况实施区别划分, 芯轴会把铆钉体的端部拉扯制作成为双鼓状态模样, 进而紧紧夹住被铆接的两个结构物体, 以此来减低结构件表面所承受的压力。其用途在于, 主要是被运用在各种车辆、船舶、建筑、机械、电子等众多行业里的各种类型的薄壁结构件的铆接生工程序过程之中。
这种抽芯铆钉名叫大边缘抽芯铆钉, 它和普通抽芯铆钉比起来, 铝帽直径显著更大。当它与连接件进行铆接操作时, 能拥有更大的接触面积以及更强的支撑面效果, 以此来增强扭矩性能。其强度是比较大的, 能够承受较高的径向拉力。它所适用的行业范畴是, 适用于那种紧固柔软易碎的表面材料以及大孔的情况, 还会增加边缘直径用来开展软质材料的特殊保护应用。
所谓封闭式抽芯铆钉, 是专门被设计来用于在铆接之后去将芯轴头覆盖的, 它极为适合各种各样有着防水方面需求的应用场景, 它具备着高剪切力, 以及很强的抗振动能力, 还有抗高压能力。
全铝抽芯铆钉为用优质铝丝制成的铆体, 铆接后美观耐用且永不生锈, 与普通抽芯铆钉比铆接强度较低, 适用于较软材料接头, 分体式不锈钢铆钉是高拉伸要求、耐腐蚀的选择, 圆头铆钉主要用于承受较大横向载荷的铆接场合, 平锥头铆钉因其钉头较大而耐腐蚀, 经常用于船体、锅炉水箱等次等腐蚀严重的铆接场合。
平头铆钉
平头铆钉主要用于承受一般载荷的铆接, 沉头铆钉有一种类型专门是1200沉头, 半沉头铆钉, 则主要被用于表面要求光滑且载荷不大的铆接情形下。平头以及有1200沉头这种形式的同类型半沉头铆钉用在表面必要达成光滑、载荷不重的铆接状况中。平头铆钉用于承受一般载荷的铆接场合, 圆头铆钉和平头铆钉两者之中, 主要是被应用于金属板材或者是皮革、帆布、木材等非金属材料所构成的需要连接件。大平头铆钉主要用于非金属材料的铆接场合。半空心铆钉着重被应用在载荷不大的铆接场合中。管状铆钉用于非金属材料无载时的铆接。铭牌铆钉主要用于铆接机器设备上的铭牌。
铆钉异常问题
造成铆钉铆不上的情况：
如果铆钉座外径太大，则铆接时铆钉无法放入镀锌板内；
影响铆钉扭转力的条件：
1、铆钉底座外径太小，会造成铆接后铆钉松动。
2、铆钉不存在异常情况, 然而, 客户于铆接之时, 并没有把铆钉以最佳状态铆入镀锌板里, 由此致使在铆接之后, 铆钉出现了松动现象。
3、铆钉槽截面差太小，铆接时镀锌板不能很好地挤入铆钉槽。
4、铆钉的扭转张力, 主要是因铆钉的压花断面, 和凹槽断面存在差异而形成的。与此同时, 相关尺寸还必将同客户镀锌板的厚度相互匹配。
5、其中, 铆钉的螺纹属于铆钉的关键尺寸范畴, 要是出现牙紧这种状况, 在此种情形下, 客户会由于铆接过后致使螺丝无法顺利打进去。进而, 此状况会损坏铆钉的螺纹, 最终造成打滑现象的发生。
6、存在这样一种情况, 铆钉出现了NOGO现象, 在进行铆接操作之后, 螺钉以及铆钉的螺纹之间没办法实现配合, 进而会致使出现打滑的状况。
如果铆钉断裂
1.要是铆钉不存在异常情况, 客户那里的冲头自身高度不均匀, 也就是冲头出现了磨损现象, 处于这种情形下, 那些较长的冲过头, 极有可能致使出现断裂, 存在相应可能性。
2、铆钉槽深度太深，硬度太硬，铆接后容易断裂。
铆钉选用的主要考虑因素
被连接部件的材质——金属还是非金属，材料的硬度和脆性等；
板厚——选用的铆钉保证板厚在其夹紧范围内；
连接强度3/4决定了铆钉连接点所需的拉力和剪力；
压铆螺母的配合孔洞直径是制造商所给定的, 这一孔径称作孔径, 能够去参考制造商的设计相关资料。
应考虑板材的涂层厚度，避免涂层后孔变小，不适合安装；
材料具备的耐腐蚀性, 铆钉的材料种类以及涂层的选定应当依照所需的耐腐蚀性来确定, 尽可能挑选和连接件材质一样的铆钉, 不同的材质会致使电偶腐蚀的情况发生。
特殊要求，如平头、沉头、双鼓式、灯笼式；
水密性和气密性要求——铆接区域的水密性和气密性要求。
关于铆钉的 3 个误解
误解一：所有的铆钉都是一样的
应是更准确的表述为: 所有抽芯铆钉的安装方式并无差异。然而在紧固件配置层面, 头部的样式拥有多种选择可供挑选, 材料的类型同样存在多种选择可作抉择。
对任何类型紧固件而言, 头部样式都是极为重要的参数, 对抽芯铆钉亦是如此。你不可用凸形铆钉去固定飞机外表面上的蒙皮, 不管从美观角度, 还是从空气动力学角度看, 这种应用都需选用沉头。
很大程度上, 材料的选择取决于防腐蚀能力, 通常, 铆钉材料要与待组装材料相匹配, 以此防止异种金属间发生电化学腐蚀, 当然亦能够借由涂层或者电镀的办法来达成, 去防止此类问题予以释放, 在某些情形之下, 芯棒与套筒能选用不同材料, 以迁就不同的应用需求。
误解二：铆钉是可拆卸的紧固件
铆钉能够拆卸, 然而从结构连接层面而言, 它属于永久性安装的紧固件, 也即是说正确安装后起码应等同于飞机的使用寿命。但针对抽芯铆钉来讲: 在铆钉锁紧的安装方式上, 抽芯铆钉的拆卸唯有通过破坏套筒内的锁环与芯轴的连接处这一途径来达成, 所以这种拆卸本质上是一种具破坏性的方法。拆卸得到的零件不管怎样都是不可使用的。从这一角度来讲, 它跟可松开的螺栓、螺母是全然不一样的。因而, 能够说抽芯铆钉是永久性安装紧固件。
误区三：抽芯铆钉仅在无法安装实心铆钉时才使用
诚实讲, 这个概念很早之前就已证实是精准无误的, 在需要运用实心铆钉进行连接且没办法从被连接材料的两侧开展安装之际, 采用抽芯铆钉从一侧达成安装是一种挺好的选择, 是最优的选择, 是最好的解决办法。实心铆钉最为突出的好处是价格低廉, 然而从应用的层面来讲, 要是连接板的厚度相对较厚或者接头用于拉伸应用, 实心铆钉的抗拉强度相较于其剪切强度要低, 连接板越厚, 安装就越艰难；此外, 从安装的角度而言, 安装实心铆钉所产生的噪音是难以被接受的。
抽芯铆钉安装速度比实心铆钉安装还快, 整个安装行程平稳, 几乎没什么噪音。当您有提高装配效率需求时, 不妨思考下直接选安装在一侧的抽芯铆钉。申请数量相当大。价格自然而然将会更合理, 毕竟紧固件价格在很大程度上是由采购数量决定的。
什么是铆接？

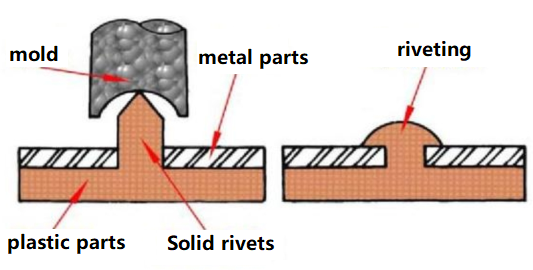

铆钉连接, 是用那种直径比预制孔稍微小一些的金属圆柱, 或者金属管, 穿过需要进行铆接的零件, 在铆钉的两端实施敲击，或者进行加压, 从而让金属柱发生变形, 进而加厚, 最终形成在两端的铆钉头, 该零件没办法从铆钉当中脱出。
冲孔铆钉连接和旋转铆钉连接一般需要双面操作。

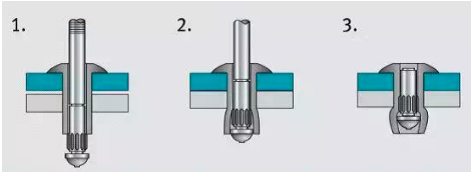

通过抽芯铆钉, 能让单面操作变得越发简单且容易达成, 抽芯铆钉的工作原理是, 依靠拉铆枪朝着外边用力拉动芯头得以实现的, 是采取这种方式来体现的。
它有很广的铆接范围, 对于非职业的人员来讲, 会觉得铆接这一工艺属于最为简易的类别。在其印象当中, 铆钉自身就是铸件, 进行铆接的时候只需要于物体之上做打孔操作就能够从而开展连接活动。然而, 于实施铆接的时候所运用的那铆接设备得保压力被调节成恰当的状态, 铆接的速度以及铆接的时间都调整到恰如其分的地步, 铆接的高度同样依据规定被调整到恰到好处的程度。为达成一回毫无瑕疵的铆接, 确保被铆接的零件处于恰到好处的状况, 所以铆接并非是容易之事。
3 铆接工艺及特点
铆接连接：有拉铆、冲铆、旋铆等。
铆钉连接的主要特点是：速度快、防松动、不易拆卸。
拉铆
拉铆这种铆接方法, 是借助手动或者压缩空气作为动力, 使得特殊铆钉以及铆接件发生变形, 它属于冷铆接当中的一种。
铆接所用的主要材料和工具是抽芯铆钉和气动（或手动）铆枪。
盲铆具有不需要顶钉操作这样的特点, 对于那些结构复杂, 且不能在反面进行顶钉的部件而言, 是极为方便的。不过呢, 由于那铆钉的材质是铝, 所以仅仅是被用于轻载的场合。
冲铆
冲铆这种工艺, 也被叫做压铆工艺, 将零件连接 , 是借助铆钉受力 , 使其发生塑性变形 , 进而达成的。
无论是铆钉变形还是材料变形，铆接工艺都是冷镦工艺。
在冲铆进程当中, 受力的速度是非常快的, 进而使得铆接的效率变得很高, 在铆接点那里, 连接的材料会相互进行镶嵌, 其底部不存在毛边, 也没有毛刺, 如此一来就避免了应力集中的情况出现, 所以能够承受高动载荷。
而且在连接进程当中不存在热量的输入, 连接点那儿的材料表面涂层不会遭受损害。与此同时规避了焊接飞溅以及焊接变形, 能够达成多层材料、不一样板厚、不同材质的连接【。】。
旋铆

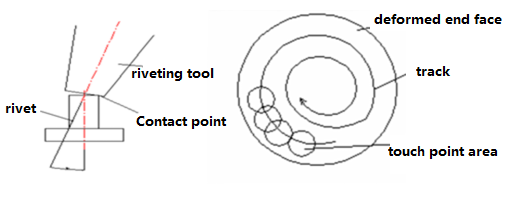

一种铆接方法叫旋转铆接, 这种方法是, 铆钉受到铆钉杆局部加压, 且会绕着中心不断进行摆动, 一直持续到铆钉成型。依据这种铆接方法的冷滚道, 它又能被分为摆滚铆接法和径向铆接法。
相比而言, 摆滚铆接法是比较易于被理解的那种方法。在这种方法里, 铆头进行的运动仅只是顺着圆周方向做摆动以及滚动的动作。与之不同的是, 径向铆接方法具备着较为复杂的特性。它的铆头运动所形成的轨迹呈现出梅花形状, 而且在这个过程里, 铆头每次经过铆钉中心点的时候, 也就是铆头不但沿着圆周方向进行运动, 并且还沿着径向做出摆动以及滚动的运动。
相对于两种铆接方法相比较的情况来说, 在径向铆接面上的铆接件, 其质量是比较好的, 效率稍微高一些, 并且铆接更为稳定, 同时铆接件不需要进行装夹, 即便铆钉中心有稍微偏离主轴中心的状况, 也能够将铆接工作顺利完成。
摆式铆接机必须准确定位工件，并且最好夹紧铆钉。
然而, 径向铆接机因有着结构繁杂、成本偏高、维护起来不太便利的状况, 通常不会被运用在并非特殊的场合之中。与之相反, 摆式滚轮铆接机, 其结构较为简易, 成本较低, 维护相对便捷, 具备良好的可靠性, 能够满足百分之九十以上零件的铆接相关要求。
结语
科学运用铆钉能够让零件或者产品具备更为卓越的机械性能, 同规格的铆钉连接的预紧力也就是夹紧力的值比高强螺栓大出10%以上, 能够切实提升摩擦式接头连接的滑动载荷, 连接更为安全。
铆钉所具备的稳定性能呈现出良好的轴力一致性, 借助轴力稳定性试验, 铆钉连接时轴力的波动范围能够被控制在5%以内。
拥有更佳的防松特性, 在铆接得以完成之后的状况下, 套环同铆环槽之间不存在间隙, 能够切实有效地对松动起到防止的作用, 促使结构连接的防松这项性能获得提高。
齿形的设计采用平缓圆弧样子, 使环槽铆钉的疲劳寿命得到显著提高, 能有效降低齿形根部应力大约30%, 呈现出优异的疲劳性能。
