非标零件加工的工艺流程

需求定制化制造日益增大, 非标零件加工能力遂成为评议机械加工企业技术水平的一项标准。非标零件异于标准件, 各非标零件皆存在独自别具特点的设计功能, 非标零件的加工历程归属于一项具备系统性的工程。本文会以客观的态度剖析非标零件加工当中极为典型的工艺流程, 从而让大家知晓从图纸直至成品之间占据重要地位的步骤。

一、工艺总览：概念变为实物

非标零件加工并非是轻巧地将简单的几个工序堆叠一块儿, 而是一种一环扣着另一环、秩序井然的技术流程。整个进程起始于对设计意图的领会, 一直延续到满足全部的技术要求且制造出达标的产品才结束。核心流程通常是由技术评估与规划、加工制造、质量验证与后处理这三个阶段构成的。

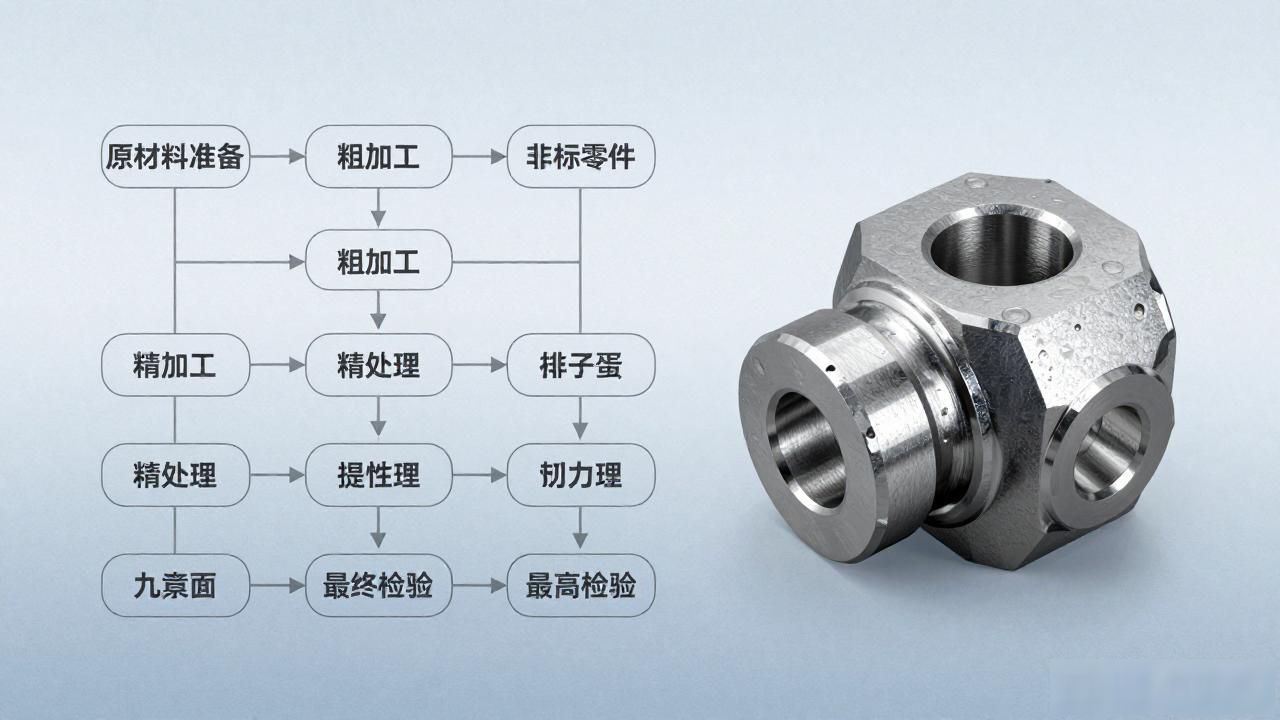

二、核心工艺流程

第一步：技术评估、规划

工程师得针对客户所给予的2D或3D图纸展开全方位审查, 判定其结构是否具备合理性, 尺寸是不是精准无误, 形位公差能不能符合标准, 材料选用以及热处理要求可不可以达成。就以专注于非标零件加工的企业来说, 像莱图加的工程师团队, 在这个阶段会跟客户开展多轮沟通, 以此来保证对技术要求拥有充分理解, 并且找出有可能存在的加工难处。随后, 制定出详尽工艺路线卡, 明确从下料直至成品的每一道工序、所使用的设备、工装夹具以及检测手段。

第二步：精细加工及过程控制

这个阶段重点在于将设计转化为实物, 通常起始于合格原材料的筹备与粗加工, 接着运用锯切、粗车铣等方式迅速去除多余的材料, 初步塑造出零件的形态。之后步入半精加工与精加工阶段, 于数控加工中心、精密车床、线切割等设备上依据科学的工序规划以及切削参数展开加工, 逐渐趋近直至达成图纸所规定的尺寸公差、形位公差以及表面粗糙度。对于结构相对复杂的零件, 此过程时常会运用多轴联动加工以及多次精密装夹来保障整体精度。根据零件功能所需, 于工艺流程里, 会在恰当的时候, 安排诸如淬火、回火这类热处理工序, 用以改进材料性能, 又或者穿插像深孔加工、螺纹铣削这般的特殊工艺, 以此确保零件全然契合设计要求。

第三步：全面的质量控制并交付

所有的非标件都要经过严格的检验。一般包括：

1. 过程巡检即IPQC, 于关键工序之后开展抽检工作, 目的在于能够及时地发现缺陷。

2. 针对最终检验（FQC）, 先运用卡尺、千分尺、三坐标测量机（CMM）、轮廓仪、粗糙度仪等仪器, 向图纸开展全面检测后, 才进而出具检测报告。

3. 特殊检验：需要的话可以做硬度、无损探伤等检查。

合格的零件经过清洗、防锈处理之后，才可以交给客户。

三、选择加工伙伴的考量点

没有按照标准规格制造的零件成功地被加工出来了, 这主要是依靠服务商在技术方面长期积累所得以及其对于项目进行管理的能力。在挑选合作伙伴这个时候, 建议您留意下面这些要点:

技术沟通深度表现为, 能否切实精准地领会用户提出的需求, 进而给出具备专业性的建议呢。

有一种关于工艺规划的谨慎科学性状态, 那就是, 有没有一套具有系统性的理论办法, 以此为依据做到确保加工具备可行性以及经济性呢。

涵盖全流程的管控能力, 其中包括物料管理体系是否完备, 进度追踪体系是否完备, 质量控制体系是否完备等。

要有应对变通的弹性, 在加工过程期间, 对设计方面出现的修改, 或者工艺方面产生的问题, 能不能迅速作出反应, 并且加以解决。

非标零件加工是一项综合性工作, 它涉及技术工程与生产管理, 还关联质量控制。它不仅要依据图纸施工, 还要运用专业工艺设计及过程控制, 将设计理念转化为可信实物。从需求方看, 选一个对工艺理解深入、流程管理严谨的合作伙伴, 能为项目顺利推进提供关键保障。
