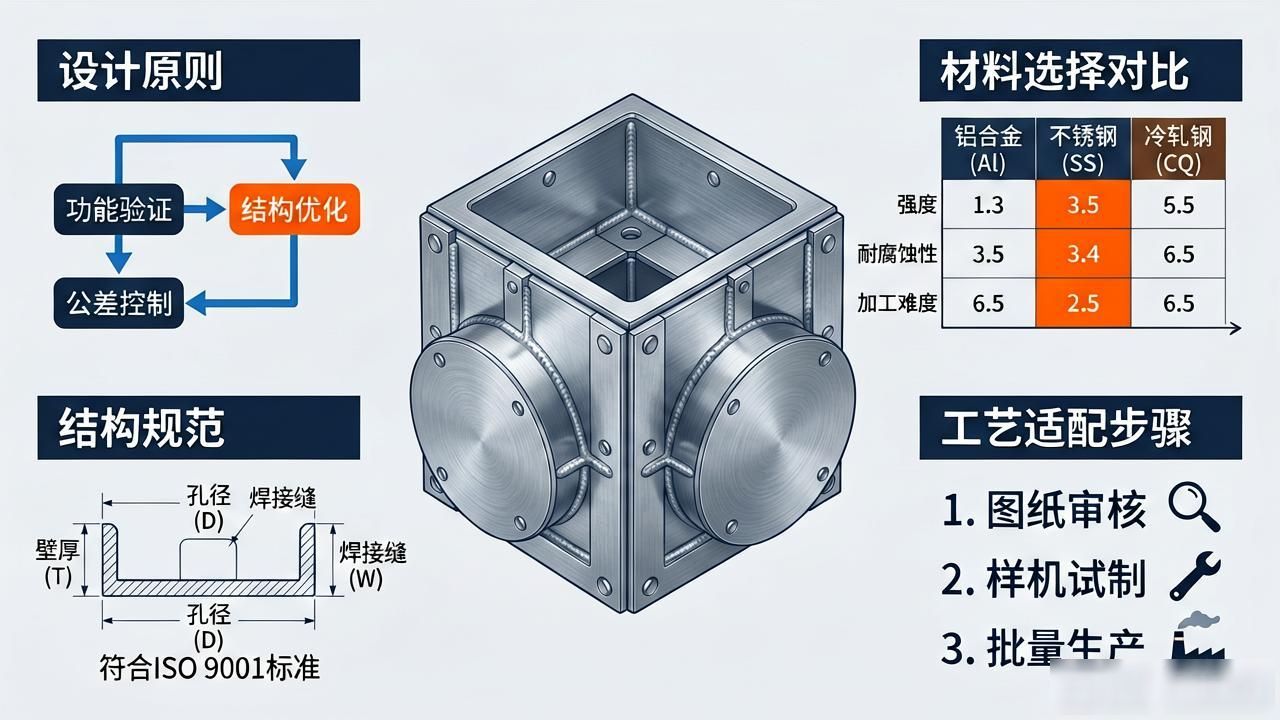

原本重量轻、强度高且成本低的钣金件, 被广泛应用于汽车、家电以及设备外壳等领域。然而要是设计的时候忽视工艺特性, 那就容易致使折弯开裂, 可能造成装配困难, 还可能引发成本上升。在本文当中, 从设计原则、材料选择、结构规范以及工艺适配这四个方面, 对钣金结构设计的关键要点进行系统梳理, 以此来帮助提升可制造性与产品可靠性。
一、设计核心原则要兼顾性能与工艺, 钣金件要满足强度与刚度要求, 还要避免过度设计, 比如设备外壳可通过增设加强筋提升刚度, 而不是单纯增加板厚, 实践表明, 2mm钢板加筋结构和4mm无筋结构相比, 成本降低30%, 重量减轻40%, 同时要确保折弯、冲孔等工艺可实行, 避免封闭结构等不可加工设计, 兼顾装配与维修, 结构设计要预留装配空间, 像螺丝孔周围至少保留15mm操作空间来适配扳手, 卡扣连接要设置拆卸缺口。应采用可拆卸结构用于易损部件, 像是面板、接口板这类, 防止因焊接固定致使整体更换。批量生产时要兼顾批量与成本, 尽可能整合零件, 削减焊接工序；统一非标结构尺寸, 比如把所有功能孔都弄成φ5mm圆孔, 避免φ5与φ5.5mm一起用, 降低模具更换频率, 提高生产效率。二、关于材料选择, 常用材料有冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选材得依据使用环境与工艺需求:

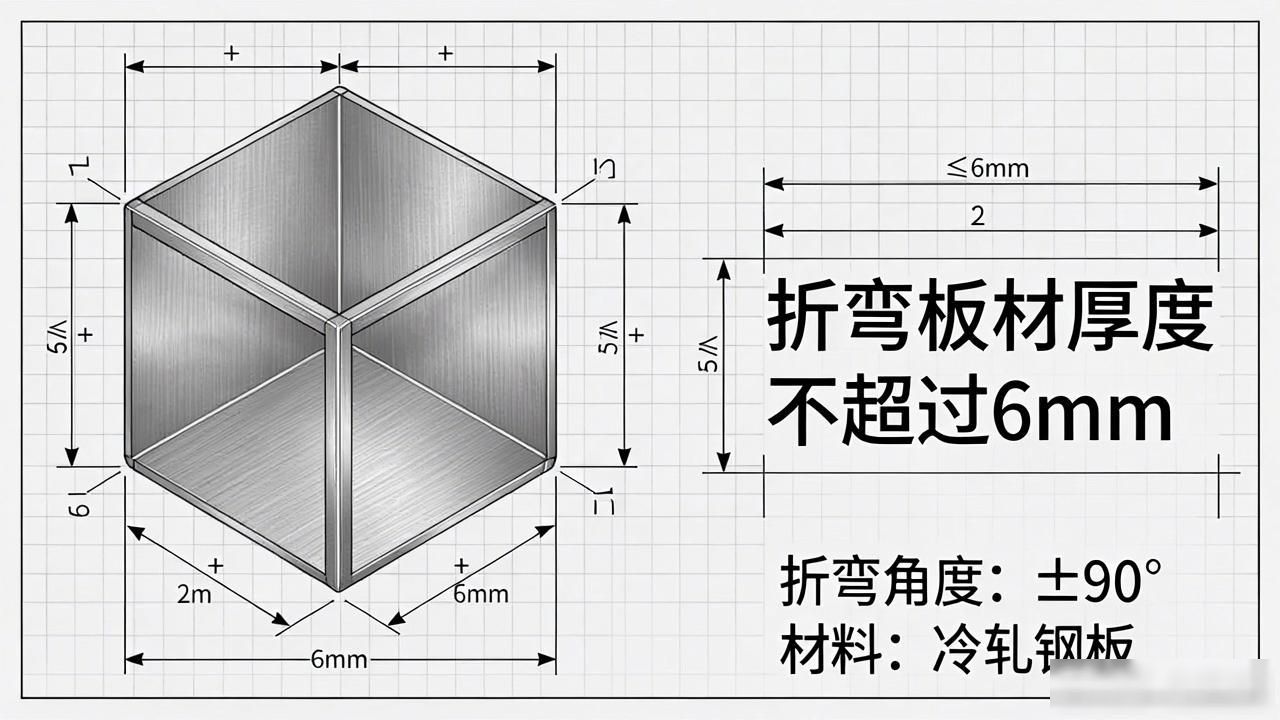

留意, 用于折弯的部件, 其板材的厚度, 通常情况下, 是不会超过6mm的,目的在于防止出现开裂状况；而对于冲孔的部件, 其厚度应当是不小于孔径的三分之一的, 举例来说, 像是φ6mm的孔, 与之对应的板材厚度要大于或等于2mm, 如此做是为了避免孔壁发生变形。
三、常见的结构设计规范包含, 一种是折弯的结构, 还有就是冲孔而成的结构, 另外存在加强筋设计这一情况, 再有是焊接形成的结构, 最后还有翻边所构成的结构。
综上所述, 钣金结构设计的关键之处在于“使设计可落地”, 即在达成性能要求的情形下, 全面考量工艺可行性以及成本控制。唯有掌握材料特性、结构规范还有工艺匹配要点, 方可实现“好制造、好用处、价格低”的高效设计目的。
