因重量轻、强度高、低, 成本的那些钣金件,广泛应用于汽车、家电以及设备外壳等领域。假设设计忽视了工艺特性, 那么就容易导致折弯开裂以及装配困难, 或者成本上升。本文从设计原则、材料选择、结构规范, 还有工艺适配这四个方面, 系统梳理钣金结构, 要点是相关设计的关键, 来帮助提升可制造性以及产品可靠性。
一、兼顾性能与工艺是设计的核心原则, 为此钣金件要满足强度与刚度要求, 还要避免过度设计, 比如设备外壳提升刚度可通过增设加强筋, 而非单纯增加板厚, 实践显示, 2mm钢板加筋结构与4mm无筋结构相比, 成本降低30%, 重量减轻40%, 同时要确保折弯、冲孔等工艺可行, 避免封闭结构等不可加工设计, 兼顾装配与维修的结构设计要预留装配空间, 像螺丝孔周围至少留15mm操作空间来适配扳手, 卡扣连接要设置拆卸缺口。容易损坏的部件, 像是面板、接口板这类, 适宜采用能够拆解下来的结构, 防止通过焊接进行固定从而致使整体进行更换。平衡考虑批量以及成本, 在进行批量生产的时候应当尽可能去整合零件、削减焊接的工序, 统一非标准的结构尺寸, 比如把所有的功能孔都统一成直径为φ5mm的圆孔, 防止φ5与φ5.5mm这两种尺寸混合使用, 降低模具更换的频率, 提高生产的效率。二、材料的选择, 常用的材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选择材料需要结合使用的环境以及工艺的需求:

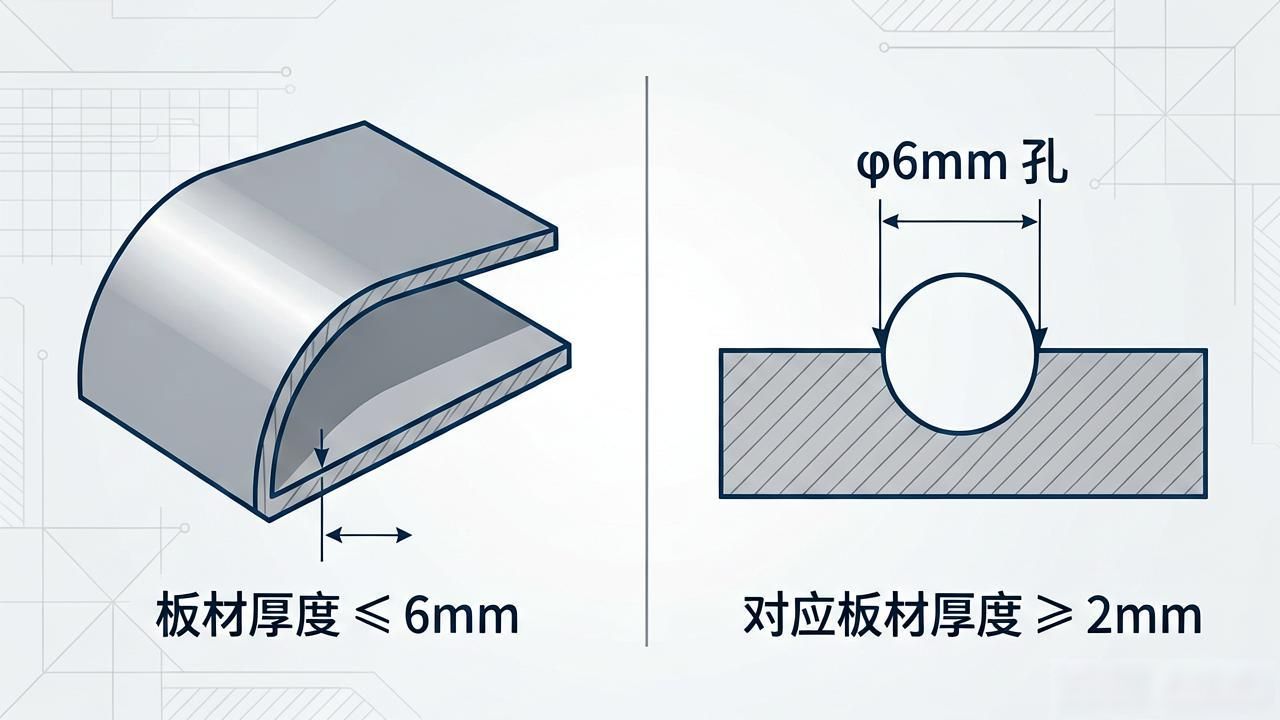

要留意, 对于折弯件而言, 其板材的厚度通常不会超过6mm, 这是为了防止出现开裂的情况；而对于冲孔件来说, 其厚度应当不小于孔径的1/3哟（就好比φ6mm的孔对应的板材厚度要≥2mm）, 这样做是为了避免孔壁发生变形。
三、常见的结构设计规范包含, 一种是折弯过来的结构, 还有一种是冲打出孔洞的结构, 另外存在加强筋方面的设计, 以及焊接而成的结构, 再有就是进行翻边处理的结构。

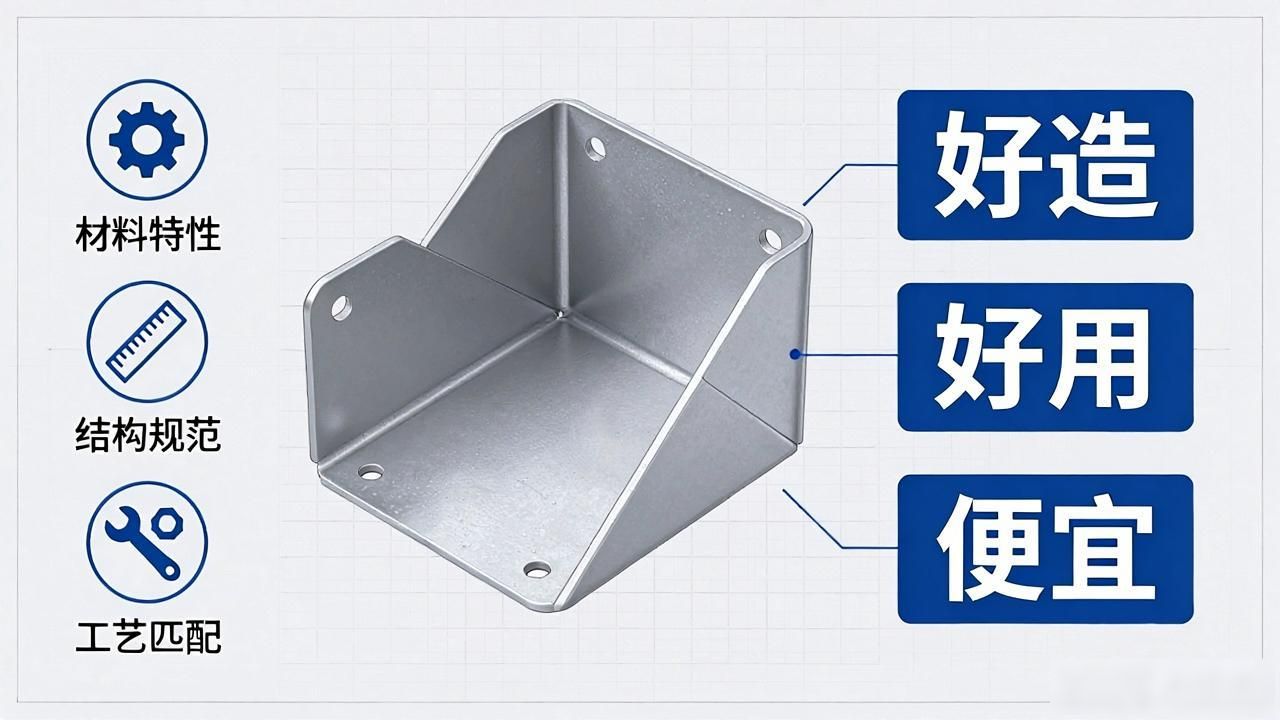

综上所述, 钣金结构的设计, 其核心之处在于, 要达成“让设计能够落地”这样的结果, 也就是, 在确保满足性能要求的情形之下, 还得充分地去考量工艺方面的可行性以及成本控制相关内容。唯有把握好材料特性、结构规范以及工艺匹配的关键要点, 才能够达成“好造、好用、便宜”这种高效的设计目标。
