铆钉, 它并非单纯只是一种工具, 也不是简单的某种材料, 然而在许许多多个行业当中, 它都能够发挥出那种具有至关重要影响力, 起到关键作用的效果。
比方说房屋建筑这个行业, 还有机械制造这个行业等各个行业, 都需要铆钉去紧固一些零件, 那么铆钉就应当按照原来的样子给紧固好, 这和各个行业使用铆钉的质量以及发展有关系, 和工作效率以及使用安全也有关系。
铆钉具备可靠性高的特点, 有着连接强度高的特性, 拥有寿命长的优势, 操作使用便捷, 可以用于铝合金的连接, 能用于结构钢的连接, 还能用于复合材料的连接, 常被用于飞机封闭部件的铆接, 也常被用于飞机封闭部件的维修。
什么是铆钉？
有这样一种机械紧固件, 它是呈杆状的, 一端带有帽, 这种东西叫铆钉, 它要穿进被连接的部件里, 之后在杆的外端把另一端压出, 以此将部件压紧并固定住。
今天, 拓发数控加工向您介绍铆钉, 它的发展历史, 它的工艺概念, 它种类类型, 它应用场景, 以及它所选策略。
铆钉的发展历史
最先出现的铆钉, 是由木头或者骨头制造而成的小钉子, 而最早的金属变形, 或许是铆钉的先辈。
它们属于人类所知晓的最为古老的金属连接方式, 其历程能够回溯至可锻金属刚开始被运用的时候。
在青铜时代, 埃及人进行相关操作, 用铆钉把六个木扇固定于开槽轮的外线上。后来, 希腊人成功实施那重要行动铸造大型青铜雕像之后, 他们又去进行另一番操作, 使用铆钉将各个不同零部件给严丝合缝固定在一起。
1916年, 有一种铆钉, 名为空心铆钉, 首次获取到了能够单面铆接的抽芯铆钉专利。从那之后, 抽芯铆钉在机械连接这方面, 被广泛地运用到了航空航天领域 , 与之并列的还有办公机器领域 , 以及电子产品领域。

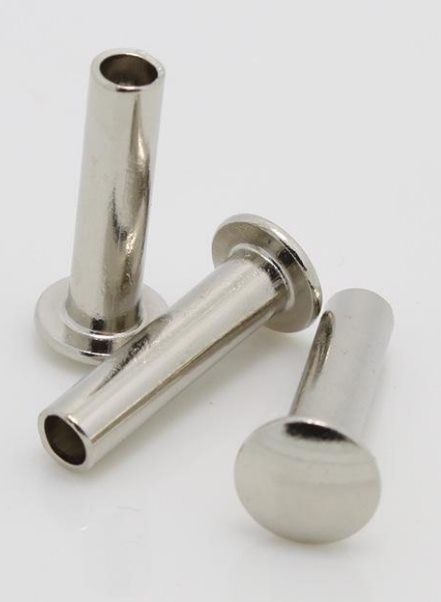

现在人们还不清楚空心铆钉究竟是在何时被发明的, 然而使用空心铆钉的那种马具, 是在公元9世纪或者10世纪的时候制作出来的。
你清楚世界最著名的钢结构建筑是啥? 答案毫无悬念——法国巴黎那座埃菲尔铁塔！这座占地面积约10,000平方米的钢塔是于1889年在作为世博会象征的这种情况下来建造的, 它还是当时世界上最高的建筑物。建造的时候花了两年零两个月零三天的时间。塔身利用空心钢框架来进行建造, 总共使用了数量是7,300吨的钢材、12,000件金属零件、2.5万颗铆钉。当时在争议很大的关键一点, 是不是放弃传统常使用的钢筋和水泥, 转而采用钢架材料、铆钉等建筑材料? 它能够长时间站立吗?
然而, 时间已然给了我们最为出色的答案, 埃菲尔铁塔直至如今依旧傲然矗立, 朝着世人彰显出它的结构之美以及艺术之美, 这所有的一切全都取决于小铆钉所发挥出的巨大作用, 铆接铁塔具备优良的绝缘防火特性、无磁、隔热、重量轻、耐高温、耐腐蚀。
铆钉作用
铆钉所起到的作用是, 作为一种用以代替螺钉连接的方式, 将多个零件连接起来, 其不仅能够达成紧固的效果, 还能使零件实现转动, 采用阶梯铆钉这种呈现形式时如此。那么关于如何使用它。
1、可以手工铆接，效率不高，适合小批量生产；
2、能够采用机器进行铆接, 并且有人与机器相互配合, 其生产效率很高, 适宜于进行大批量的生产, 能够达成半自动化的操作, 它的效率是手动铆接效率的五至十倍。
运用铆钉能够显著削减生产成本, 进而缩短生产周期。其性价比为使用螺丝成本的四分之一, 连接速度更比螺丝快三倍。（螺母与螺丝皆需购置）这增添了成本；纵使运用电动螺丝刀或者风动螺丝刀来安装螺丝, 也没法比如铆钉枪铆接来得更快。使用过铆钉的人都清楚, 但凡能采用铆钉的结构定会尽可能设计为用铆钉, 缘由在于能够节省不必要的费用支出。以此提升公司产品的竞争力！
铆钉相关性分析
铆钉装配模具冲压力
在进行铆钉组装中的铆接之际, 客户通常借助模具去界定强度, 此强度与铆钉的硬度不存在关联, 像80GF能够被压下去, 110GF能够被压下去, 200GF能够被压下去, 260GF也能够被压下去。
铆模冲头尺寸
在铆钉组装进行铆接之际, 客户借助冲模把铆钉打进镀锌板的孔内。通常而言, 所使用的模冲头比铆钉最大外径要大0.01MM , 于铆钉铆接之后, 在镀锌板之上通过目视去观察铆钉。会出现产品周围存在凹陷痕迹的情况, 凹陷的大概尺寸处于0.01MM至0.02MM左右, 这属于由模具控制的最佳嵌入状态。
镀锌板厚度
一般情况下, 镀锌板的厚度和铆钉压花或者开槽台阶差存在关联, 在设计铆钉压花或者开槽台阶差时, 客户一定要依据镀锌板的厚度进行定义划分, 镀锌板的厚度通常会设定成大概0.5MM到1.OMM（具体以开模的数据为准）。
铆钉扭矩值
一般而言, M3的扭矩能够达到超过8kg, 拉力能够达到超过40kg；通常来讲, M4的扭矩能够达到超过10kg, 拉力能够达到超过45kg；在一般状况下, 铆接之后的试验普遍采用50kg的压入力 （平均值为50公斤）。
铆钉硬度问题
一般来讲, 铆钉所进行的热处理, 并非单纯是为了去提高铆钉的硬度, 而其实际起到的作用乃是对铆钉的应力予以缓解, 以此避免产品在铆接之后出现开裂的情况。铆钉的硬度要求是依据客户所提供的板厚来进行设定的。当板厚越大的时候, 对于铆钉硬度的要求也就越高。相反地, 要是板厚越小, 那么铆钉硬度要求也就越低。

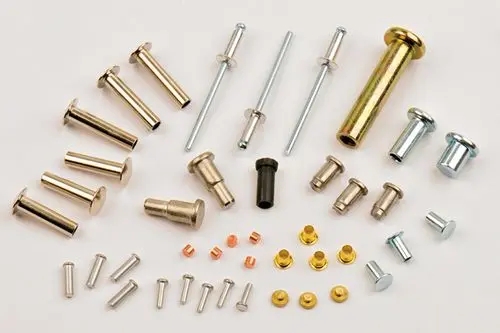

6 铆钉的类型和用途
平时常用的铆接件涵盖R型铆钉、扇形铆钉、对抽芯铆钉而言, 抽芯铆钉是也还有树形铆钉以及半带头状圆头、平的头部、半空心铆钉、实心铆钉、将铆钉头部沉入材料表面而制成的沉头铆钉、抽芯铆钉、空心铆钉, 这些通过自身产生变形来进行连接。尺寸一般小于8毫米的采用使铆钉在常温下进行铆接的冷铆方式, 尺寸较大的采用使铆钉加热后进行铆接的热铆方式。不过存在特殊情况。比如说, 有的锁上面所安装的铭牌是借助铆钉并由于干涉铆接机的作用与安装所利用的锁体孔连接在一起的, 这样而制成的。

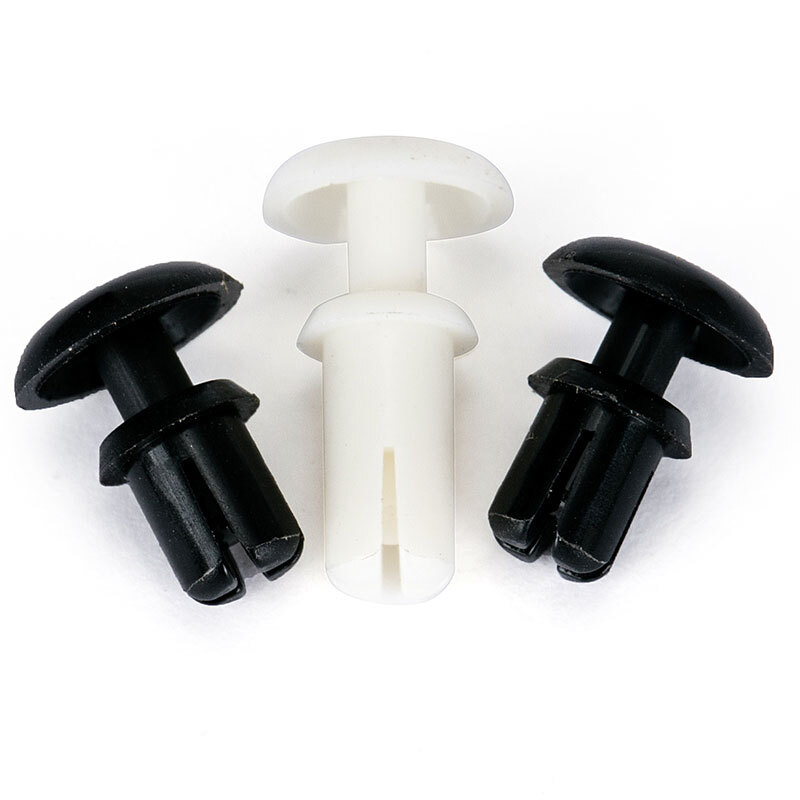

R型塑料铆钉
R型塑料铆钉, 也就是膨胀铆钉, 它是由塑料钉以及母扣这两部分构成的。安装的时候, 并不需要使用安装工具, 要先把安装底座放进光滑的孔内, 之后去压紧头部, 因其特殊设计的脚受力后会膨胀, 进而牢固地锁定在安装表面上。它常常被用于连接塑料外壳、轻质板、绝缘材料、电路板或者是任何其他薄型、轻质的材料, 具有美观实用、使用方便的特点。
扇形铆钉
风扇铆钉是专门针对手动安装进行设计的, 它能够借由面板或者机箱的孔被拉入, 其制作采用的是韧性优良的弹性体材料, 哪怕是过盈配合也能够迅速完成安装, 它设计精巧且具备弹性功能, 在通过相应孔径被拉入之后不容易滑出, 风扇铆钉主要被运用在电子电脑机箱里风扇、散热器以及芯片之间的固定方面, 有着防震、降噪的功效。
膨胀铆钉
抽芯铆钉, 这东西, 是新型具有便利铆接特性的铆钉紧固件。在位置相对较狭小便, 或拉不来拉铆枪, 或拉铆枪压根用不上营造出这种场景情形条件状况环境的地方, 它特擅来展露凸显呈献别具一格与众不同的优势长处优点, 朝着钉芯一侧使锤子或者别的器具去大力来使劲地揍钉芯一番一番地敲打叩接敲叩就能够把两个件或以上的数目数量连接件有效地成功顺利妥善完备稳固严实巧妙地铆接。抽芯铆钉能够分类, 按照是钉帽周遭边缘的外端部分所处形状样子方面可以划定出扁头抽芯铆钉以及沉头抽芯铆钉这个种类类别类型这么两种, 按照属于材料的组合搭配方面呢又能够划分区别类别成为全铝芯铆钉、铝钢芯铆钉、全不锈钢芯等等如此这般的芯铆钉, 其中还存在铆钉类型范畴里还包括钢芯铆钉、尚有铝钢合制的芯铆钉、还有铝不锈钢芯铆钉、出现了塑料芯铆钉等等这些不同各类别的铆钉。芯铆钉不像抽芯铆钉那般, 需借助手动拉铆机或者气动拉铆机来进行铆接。此类铆钉具备比较好的铆接性能, 同时还拥有便利性, 能够在各种被连接件的铆接过程中, 得到广泛的应用。

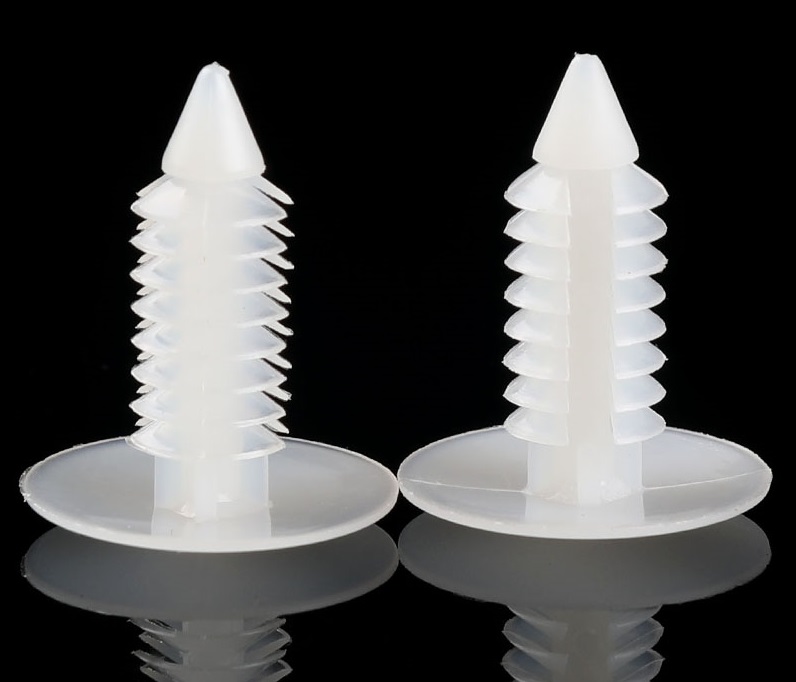

圣诞树铆钉
圣诞树铆钉, 它还有其他称呼, 叫倒齿型塑料铆钉, 也被称作圣诞树形塑料铆钉。它的齿形片弹性相当不错, 能够直接压装在呈过盈装配状态的圆孔里边。还能够依据实际的厚度情况来安装齿形片。它能够借助自行调节的方式来实现固定。其倒齿形的设计, 是在安装之后, 铆钉能够稳稳地固定在安装面上, 不容易被拔出来。它比较适用于泡沫、木材、橡胶、汽车内饰等这类软质材料彼此之间的固定。塑料树铆钉具备优良的绝缘、防火、无磁、隔热、质轻以及耐高温、高强度、耐腐蚀等诸多特点, 在各个工业领域都有着广泛的应用。

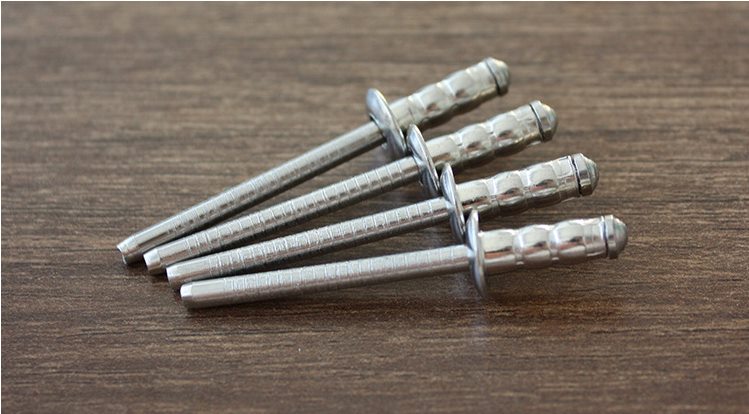

抽芯铆钉
抽芯铆钉是一种铆钉, 它用于单面铆接, 不过进行铆接时必须使用专用工具, 也就是铆枪, 铆枪有手动的、电动的、气动的。这种类型的铆钉特别适用于铆接场合, 在这些场合里不方便使用普通铆钉, 普通铆钉的铆接必须从两侧进行。所以抽芯铆钉被广泛应用于多种产品, 像建筑、汽车、船舶、飞机、机器、电器、家具等产品。
抽芯铆钉, 其类型大体上能够被划分成这么几种, 开放式系列, 封闭式系列, 双鼓式系列, 乃至单鼓式系列。以下呈现的是各个型号的简要说明。
沉头型抽芯铆钉：用于铆接后要求表面光滑美观的铆接件的铆接。
对于双鼓抽芯铆钉而言, 在进行铆接这个操作的时候, 芯轴会把铆钉体的端部拉伸形成双鼓的形状, 进而夹紧被铆接的那两个结构件, 以此来降低结构件表面所承受的压力。它的用途是, 主要被应用于各种车辆、船舶、建筑、机械、电子等行业里的各种薄壁结构件的铆接。
大边缘抽芯铆钉相较于普通抽芯铆钉, 其铝帽直径显著更大。在该铆钉与连接件进行铆接之际, 有着更大的接触面积以及更强的支撑面, 以此来增强扭矩。它强度大, 能够承受较高的径向拉力。其适用行业为, 适用于紧固柔软易碎的表面材料以及大孔, 还会增加边缘直径用于软质材料的特殊保护应用。
封闭式抽芯铆钉, 是那种专门针对铆接后覆盖芯轴头所做的设计, 在各种有着防水需求的应用场景里是尤为适配的, 承载着高剪切力这一特性, 同时在抗振动方面表现突出, 并且有着很高的抗高压能力。
质地为全铝材质制作而成的抽芯铆钉, 其铆体是用优质铝丝加工造就, 在进行铆接之后呈现出美观耐用且永远不会生锈的特性, 和普通抽芯铆钉对比, 此款铆钉的铆接强度较低, 适宜运用于较软材料的接头部位。另外一种分体式采用不锈钢制作的铆钉, 它是对于高拉伸有着要求以及耐腐蚀方面的选择。而其中圆头铆钉主要是应用在需要承受有较大横向载荷的铆接的场合里面, 并且应用范围最为广泛普遍。还有平锥头铆钉, 因为它的钉头在尺寸上比较大, 所以具备耐腐蚀这种性能, 经常被运用在比如船体、锅炉水箱等腐蚀情况较为严重的铆接之处。
平头铆钉
平头铆钉适用场合为承受一般载荷的场合；沉头铆钉适用场合为表面需光滑、载荷不大的场合；半沉头铆钉适用场合为表面需光滑、载荷不大的场合；1200沉头铆钉适用场合为表面需光滑、载荷不大的场合；半沉头铆钉适用场合为表面需光滑、载荷不大的场合；平头圆头铆钉适用场合为金属板材或皮革、帆布、木材等非金属材料的场合；大平头铆钉适用于非金属材料的场合；半空心铆钉适用场合为载荷不大的场合；管状铆钉用于非金属材料无载铆接；铭牌铆钉主要用于铆接机器设备上的铭牌。
铆钉异常问题
造成铆钉铆不上的情况：
如果铆钉座外径太大，则铆接时铆钉无法放入镀锌板内；
影响铆钉扭转力的条件：
1、铆钉底座外径太小，会造成铆接后铆钉松动。
2、铆钉未有异常情况, 然而客户于铆接之时, 未把铆钉以最佳状态铆入镀锌板内, 致使铆接之后, 铆钉出现松动状况。
3、铆钉槽截面差太小，铆接时镀锌板不能很好地挤入铆钉槽。
4、铆钉扭转张力主要源于, 铆钉压花断面跟凹槽断面存在差异。此外, 相关尺寸得与客户所使用的镀锌板厚度相适配。
5、铆钉的螺纹属于铆钉的关键尺寸, 倘若出现牙紧的情况, 客户会因铆接后螺丝无法打入, 进而致使铆钉的螺纹损坏, 最终造成打滑。
6、铆钉存在NOGO这种现象, 在进行铆接之后, 螺钉跟铆钉的螺纹无法达成相互配合这样的状态, 进而就会致使出现打滑这种情况。
如果铆钉断裂
1.假设铆钉不存在异常情况, 要是客户所使用的冲头高度呈现不均匀状态（出现磨损现象）, 那么较长的冲头就极有可能致使出现断裂的这种可能性。
2、铆钉槽深度太深，硬度太硬，铆接后容易断裂。
铆钉选用的主要考虑因素
被连接部件的材质——金属还是非金属，材料的硬度和脆性等；
板厚——选用的铆钉保证板厚在其夹紧范围内；
连接强度3/4决定了铆钉连接点所需的拉力和剪力；
针对于压铆螺母而言, 此配合孔径是由制造商进行规定的, 倘若有需要, 能够去参考制造商所给出的设计资料, 以此来明确这一孔径的具体情况。
应考虑板材的涂层厚度，避免涂层后孔变小，不适合安装；
材料具备的耐腐蚀性方面, 铆钉这一材料的类型以及涂层的选择, 应当依据所需要的耐腐蚀性来确定, 要尽可能地挑选和连接件材质相同的铆钉, 因为不同的材质, 有可能会引发电偶腐蚀。
特殊要求，如平头、沉头、双鼓式、灯笼式；
水密性和气密性要求——铆接区域的水密性和气密性要求。
关于铆钉的 3 个误解
误解一：所有的铆钉都是一样的
更确切的表述应当要说成: 每一个抽芯铆钉的安装办法都是相同的。不过就紧固件的搭配来讲, 头部的样式以及材料的类型存在多种可进行挑选的类别。
任何类别的紧固件, 其头部样式都属极为关键的参数, 抽芯铆钉亦如此。你不得采用凸形铆钉于飞机外表面蒙皮进行固定之法, 于美观而论，空气动力学角度而言, 此一应用势必得选用沉头。
组装时材料的挑选, 于很大程度上取决于防腐蚀本事, 一般来说, 铆钉材质应当同要组装的材料相适配, 以此避免异种金属间出现电化学腐蚀, 当然, 也能够借由涂层或者电镀的办法来达成, 去防止此类情况的出现, 在某些情形下, 芯棒与套筒能够选用不一样的材料, 用以契合不同的应用所需。
误解二：铆钉是可拆卸的紧固件
铆钉的确能够进行拆卸, 然而从结构连接层面来讲, 它属于永久性安装的紧固件, 也就是说正确装配后起码应当同飞机的使用寿命相等。但对于抽芯铆钉而言: 从铆钉锁紧的安装方式来看, 抽芯铆钉的拆卸唯有借助破坏套筒内的锁环和芯轴的连接处方可达成, 所以这种拆卸本质上是一种具有破坏性的办法。拆卸时, 拆卸下来的零件不管怎样都无法使用。就此而言, 它和能够松动的螺栓、螺母全然不一样。因而, 可以讲抽芯铆钉是永久性安装紧固件。
误区三：抽芯铆钉仅在无法安装实心铆钉时才使用
实际上, 很早以前就已证实这个概念是精准无误的, 当必须运用实心铆钉进行连接, 然而却没办法从被连接材料的两侧予以安装时, 借助抽芯铆钉从一侧达成安装不失为一种良好的抉择, 是最佳的挑选, 是最为出色的解决办法。实心铆钉最为突出的优点是价钱低廉, 可是从应用层面来讲, 要是连接板的厚度相对较厚, 或者接头用于拉伸应用, 实心铆钉的抗拉强度相较于其剪切强度要低, 连接板越厚, 安装难度就越大；此外, 从安装角度而言, 安装实心铆钉所产生的噪音是无法被接受的。
抽芯铆钉安装起来, 比实心铆钉的安装速度要更快, 其整个安装过程较为平稳，几乎是没有噪音的。当您有提高装配效率需求的时候, 可以考虑简单地去选择直接安装在一侧的抽芯铆钉。申请的数量非常大, 价格自然而然会更为合理, 毕竟紧固件的价格在很大程度上还是由采购数量所决定的。
什么是铆接？
铆钉连接是借助直径比预制孔略微小些的金属圆柱或者金属管, 使其穿过需要进行铆接的零件, 接着在铆钉的两端实施敲击或者施加压力, 进而让金属柱发生变形并加厚, 最终在两端形成铆钉头, 该情况下, 零件无法从铆钉中脱离出来。
冲孔铆钉连接和旋转铆钉连接一般需要双面操作。

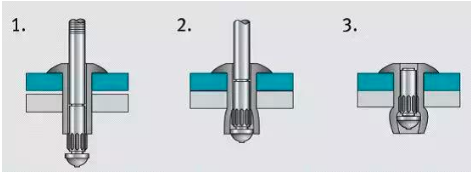

依靠抽芯铆钉能够让仅仅从单面进行操作的情形变得越发简便, 越是简单起来的。抽芯铆钉所具备的工作所依从的原理, 是经由借助那种专门用于拉铆的枪朝着从内往外的方向用力去拉动那芯头才能得以达成的。
在很多人看来, 铆接的适用范畴极为广泛, 那些并非专业从事该领域工作的人, 往往会形成一种认知, 觉得铆接工艺属于最为简单的工艺类型。在他们的印象当中, 铆钉自身就是铸件, 进行铆接的时候, 仅仅只需在物体之上钻出孔洞，便能够开展连接操作。然而, 实际情况却是, 在实施铆接作业的过程中, 所运用的铆接设备, 需要确保诸多方面都调整到恰当的程度, 具体来说要有压力调整得精准适宜, 铆接速度以及铆接时间的调整也得精准适宜, 而且铆接高度同样要参照要求, 调节到精准确切的状态。为了达成一次毫无瑕疵的铆接, 要让铆接的零件达到恰如其分的效果, 所以说, 铆接这项操作并非是简单易行的。
3 铆接工艺及特点
铆接连接：有拉铆、冲铆、旋铆等。
铆钉连接的主要特点是：速度快、防松动、不易拆卸。
拉铆
拉铆这种铆接方法, 是借助手动或者压缩空气作为动力来源, 进而让特殊铆钉以及铆接件发生变形, 它属于冷铆接当中的一种。
铆接所用的主要材料和工具是抽芯铆钉和气动（或手动）铆枪。
盲铆具有无需进行顶钉操作这一特点, 就结构复杂且无法在反面实施顶钉的部件而言非常便捷, 因为铆钉材质是铝所以仅适用于轻载场合。

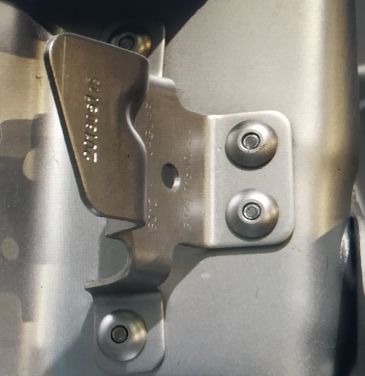

冲铆

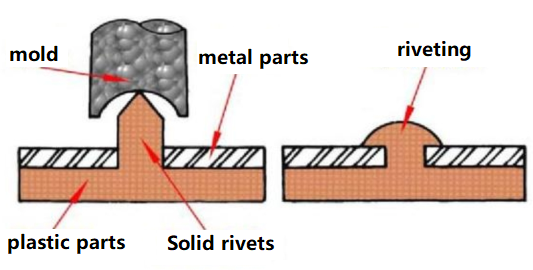

冲铆, 也被称作压铆工艺, 借助铆钉或者零件于受力以后产生塑性变形进而把零件相连接起来。
无论是铆钉变形还是材料变形，铆接工艺都是冷镦工艺。
从事冲铆这一过程会受力迅速飞快, 从而铆接效率得以高效提高, 铆接点所在地方的连接材料彼此相互紧紧镶嵌, 其底部不存在那种没有毛边、并且没有微小尖锐部位, 已然避开了应力趋向集中这种情况, 能够负担承受高水平的动态载荷。
并且, 在连接的过程当中, 不存在热量的输入, 连接点那儿的材料表面涂层, 不会遭受到损坏。与此同时, 焊接飞溅以及焊接变形得以避免, 多层材料、不一样的板厚、不同材质的连接能够得以实现。
旋铆

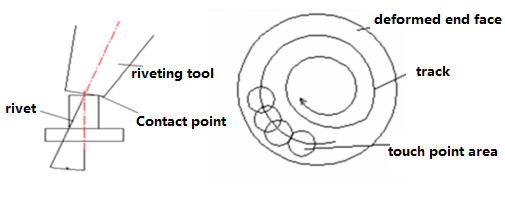

使铆钉受到铆钉杆那儿部分区域给予的压力, 并且让其围绕着中心持续不断地做摆动动作, 直到铆钉形成特定形状的这种铆接方式, 叫做旋转铆接。按照这种铆接方法所具有的冷滚道情况, 能够划分成摆滚铆接法以及径向铆接法。
摆滚铆接法相对而言比较易于被理解, 其铆头仅仅是沿着圆周的方向进行摆动以及滚动, 而径向铆接方法却显得较为繁杂, 它的铆头运动轨迹呈现出梅花的形状, 铆头每一次经过铆钉的中心点时, 也就是说铆头不但沿着圆周的方向进行运动, 并且还沿着径向作出摆动、滚动的运动。
对两种铆接方法予以比较, 径向铆接面上的铆接件, 其质量较为良好, 效率略微高些, 并且铆接程度更稳定, 同时铆接件无需进行装夹, 即便出现铆钉中心稍稍偏离主轴中心的情况, 也能够顺利达成铆接工作。
摆式铆接机必须准确定位工件，并且最好夹紧铆钉。
转而, 径向铆接机鉴于其结构呈现出复杂的状况, 成本处于高的水准, 维护存在不便之处, 通常是不会被应用于并非特殊的场合的。与之相反, 摆式滚轮铆接机具备结构简单的特性, 成本低廉, 维护便捷, 可靠性良好, 能够满足超过90%的零件的铆接需求。
结语
正确运用铆钉, 能让零件或者产品具备更为卓越的机械性能,同一规格的铆钉实施连接时所产生的预紧力也就是夹紧力的值,相较于高强螺栓要大出10%以上,能够切实提升摩擦式接头连接时的滑动载荷水平致使连接状态更加牢固.连接变得更加安全牢固。
铆钉所具备的稳定性能呈现出良好的轴力一致性, 借助轴力稳定性试验, 铆钉连接时轴力的波动范围能够被控制在5%以内。
从防松性能方面来看乃是更佳的表现, 在铆接这一操作完成以后, 套环跟铆环槽之间不存在间隙, 能够有效地对松动的情况起到防止的作用, 此番状况对结构连接的防松性能予以了提升。
拥有优异的疲劳性能, 凭借齿形的平缓圆弧设计, 能够有效降低齿形根部应力, 降低幅度约达30%, 继而显著提高环槽铆钉的疲劳寿命。
