参与电火花加工的同行们都明白, 电极材料选择是否恰当, 直接对加工效率、表面质量以及成本起着决定作用。许多刚踏入这一行的技术员, 一开始就认定了紫铜, 觉得红铜电极具备“稳当”的特性。然而在实际进行圆电极操作时,尤其是涉及需要高效排渣的打孔或者型腔粗加工时, 常常会察觉到紫铜不仅重量大, 而且损耗速度快, 加工速度也难以提升, 工作起来既让人疲惫不堪, 又难以获取利润。在这个时候,你就需要将目光投向另一个关键物——高纯石墨。
为什么你的圆电极损耗快？先弄懂材料的“抗熔焊”底子
诸多师傅, 将电极损耗, 简单地归结为“硬不硬” , 这乃是十足的大误区。在电火花加工之时 , 处于高温瞬时放电的状况下 , 材料并非是被磨掉的 , 而是被脉冲电弧 “烫” 掉的。紫铜呢 , 尽管其导热速度较快 , 可它自身的熔点相对而言是比较低的 , 电弧一旦烧灼 , 其表面瞬间就会出现熔化的情况 , 甚至会气化 , 接着被工作液给冲走了 , 如此一来损耗自然而然就增加了。
而高纯石墨具备一项与生俱来的独特本领: 它不存在液态状态。石墨于常压状况下会直接从固态转变为气态, 此等物理特性极为关键。这表明在进行放电刹那间, 高纯石墨电极的表面不会生成熔化的坑洼, 热量能够准确无误地被限制于放电点处用以轰击工件。与此同时, 高纯石墨拥有极佳的抗热震性能, 倘若将一根细的圆形石墨电极伸进去加工盲孔, 历经反复的急剧加热和急剧冷却, 它不会如同金属那样出现开裂以及崩角的情况。另外再加上其热膨胀系数极低, 在加工过程中电极的尺寸能够保持稳定, 圆形度维持得良好, 损耗自然而然是均匀且可控的。那么, 你是要把它跟处于同一组大脉宽粗加工参数状态下的紫铜一同开动运行起来, 运行了之后才会发现, 石墨电极的端部损耗率低到会让你忍不住偷笑的程度呢。

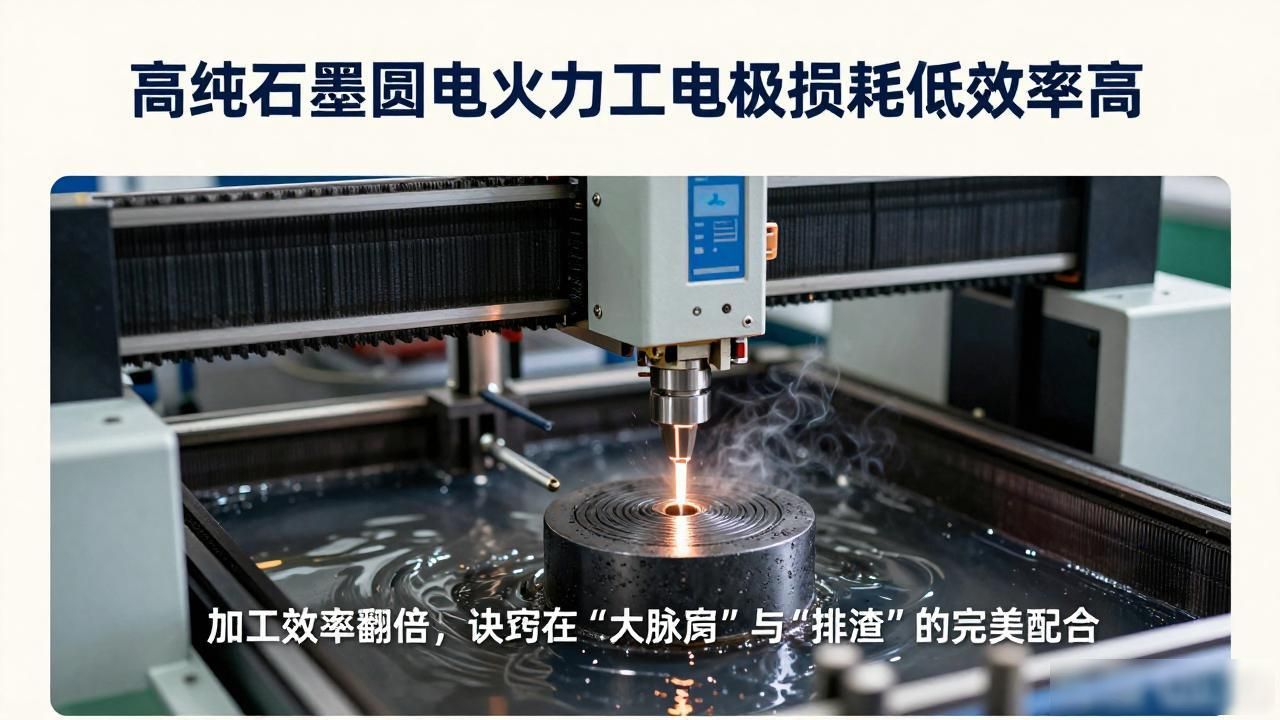

加工效率翻倍，诀窍在“大脉宽”与“排渣”的完美配合
说完损耗, 接着谈效率。为何使用高纯石墨干圆电极时, 效率能够超过紫铜呢? 核心之处在于, 它可以承受更大的峰值电流以及脉宽。当下的石墨电极, 特别是细结构的高纯石墨, 其电阻率被做得很低, 导电性完全能够满足需求。关键在于, 它的热导率恰到好处, 不会像紫铜那般散热速度太快。紫铜电极在加工时, 大量脉冲能量会被铜自身迅速传导出去, 这就是“热损失”, 如此一来, 用于蚀除工件的能量就减少了。而石墨可以将更多的脉冲能量直接作用于工件上, 蚀除速度明显加快。
至于另一个效率较高的秘密是在排屑方面, 干过圆电极工作的人都清楚, 一旦对其进行进深打孔操作, 若是残渣没办法排除出去, 便极易出现积碳、拉弧状况, 甚至会将工件烧坏, 高纯石墨于加工期间所产生的碳微粒极为细小, 并且石墨自身具备润滑性质, 这些微粒伴随工作液的冲洗, 能够轻易地从侧壁间隙排出, 难以在底部聚集从而形成二次放电, 你若拿一个石墨圆电极去进行深孔打孔, 脉冲的频率能够调节得相当高, 盲目打孔时的稳定性比起紫铜要强出许多。拿来紫铜电极对深孔进行加工之时, 常常需要针对其进而设计出极为复杂的冲油孔, 甚至是要进一步增添抬刀这一动作, 然而这一抬刀的行为, 就会将有效的放电时间全部给浪费掉了。而要是使用石墨电极的情况的话, 在很多时候是能够达成极小或者是全无抬刀的加工状况的, 几乎在整个时间段之内都是处于工作干活的状态, 所以在单位时间范围之内的产出自然而然地就上升上去了。
好石墨与差石墨的区别，关键看原料与颗粒结构

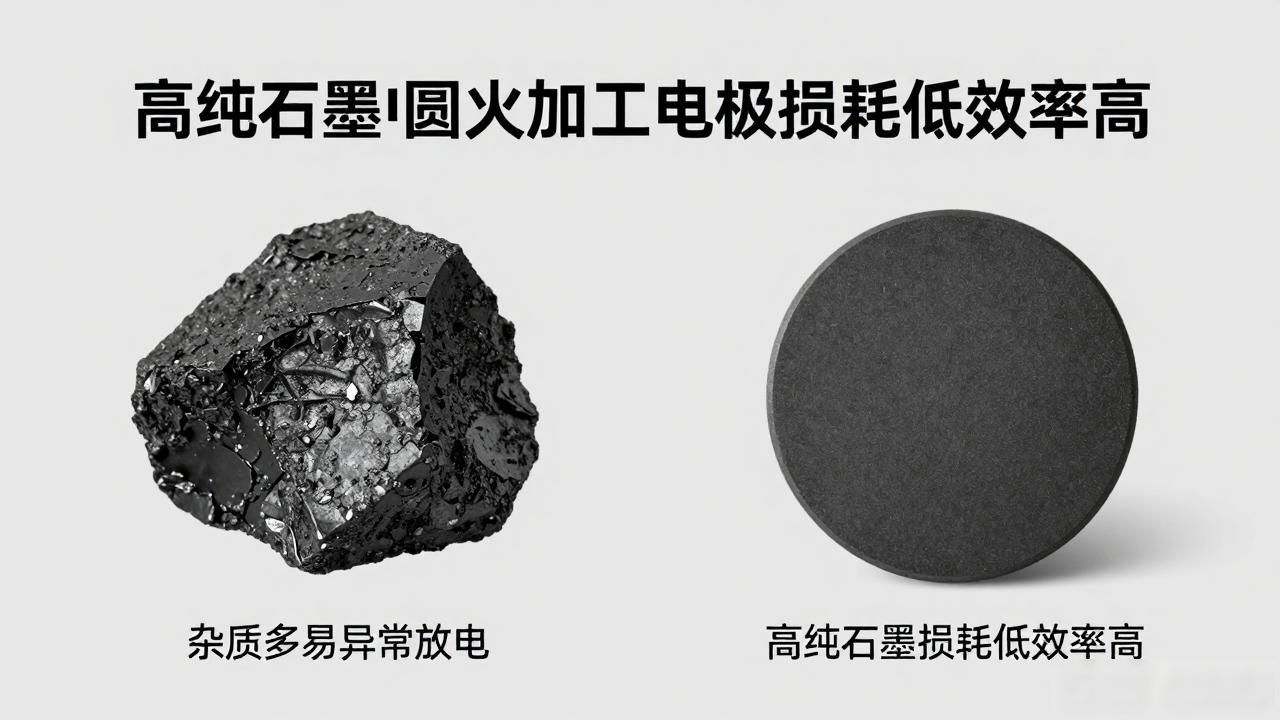

当然, 石墨之间存在差异, 你要是到市场随意买块黑料就宣称效率高, 这是不切实际的, 而这恰恰是踩坑最为频繁的地方。在此得提及, 行业内也有此类石墨相关制品的布局。石墨电极性能有差异, 其根源在于原料与工艺。我们所说的高纯石墨, 灰分必定要极低, 杂质增多的话, 放电时会形成不导电的硬点, 进而导致异常放电。你若买到颗粒粗大、结构疏松的石墨, 一上机就会出现掉渣情况, 损耗极大, 边角也难以保全。
真正的关键之处基于石墨的颗粒度以及各向同性, 制作圆电极, 最担忧的是什么呢? 担忧的是各个方向上的损耗率存在差异, 操作着操作着圆棒就变成椭圆形状了, 故而一定要挑选细颗粒状的等静压石墨, 这种石墨的内部结构呈现出均匀的状态, 各个方向具备的物理性能保持一致, 如此一来, 放电损耗才能够均匀。你借助显微镜去观察, 质量优良的高纯石墨颗粒度有可能仔细至于几微米, 其结构紧密, 强度与密度都非常高。用指甲稍微按压一下, 所感受到的却是硬实的, 经过加工所得到的电极棱角十分锋利。在加工哪种石墨时能保证极低棱角损耗呢, 是薄壁圆电极, 还是精密螺纹电极? 正是这种石墨, 在加工它们时, 能让电极形状稳稳地完整复印到工件上, 所以这种特殊情况时方可实现。
落地实操：从装夹到参数的避坑指南
即便是拥有了优质的材料, 要是在实际操作期间对于几个细微之处未予以留意, 仍然难以将其优势充分展现出来。首先来讲装夹方面, 由于石墨具备比较脆的特性, 此时倘若运用钢铁夹头进行强行顶压, 极容易于电极的表面遗留下夹痕甚至于产生微裂纹, 一旦接通电源便会从该部位出现异常损耗。故而建议采用铜皮予以包裹或者选用弹簧夹头、真空吸盘来实施装夹, 并且所施加的夹紧力应当均匀且适度。接下来谈谈参数设置, 鉴于已经选用了高纯石墨, 那么关于放电参数完全能够更为大胆积极一些。初次进行切换之际, 电流能够相较于紫铜电极上调二成至三成, 脉宽同样能够予以拉大, 而极性绝对要连接正确, 当石墨电极用于加工钢件时, 一般是实行正极性加工（电极连接正极）, 你绝对不能接反, 一旦接反损耗速度极快。
进行加工操作之前, 务必要通过气枪沿着单一方向吹拂电极表面的浮尘, 不可采用抹布往返擦拭, 因为那么做会对表面的微观结构造成破坏。在排渣方式方面, 优先建议采用浸液加工并配合强冲油, 借助石墨排屑性能良好的特性, 将加工液压力予以调高, 径直穿透圆电极中心孔实施高压内冲, 如此打孔效率能够再提升一个层次。要是处于侧面放电面积较大的情形下, 就得留意石墨电极于精加工阶段的损耗会相对有所增加, 恰当的做法是采取粗、精电极分开的方式, 或者是在使用同一个粗加工电极完成加工之后, 再制作一个专门用于精加工的电极, 以此来确保最终的尺寸。
别把石墨当备胎，它是降本增效的主力
总的来讲, 当你再度碰到圆电极加工效率不高、损耗规模较大、深度难以加工下去这类难题之际, 不妨摆脱铜电极的思维定式。高纯石墨并非单纯的替代品, 它在粗加工、大脉宽情境、深孔加工这些工作状况下, 依靠其物理特性, 从一开始就是高效率与低损耗的平衡之士所在。选准颗粒度细小、等静压成型的高纯石墨材质, 辅助以大胆的参数以及细致的装夹操作, 你会发觉, 先前众多觉得令人头痛的加工件, 做起事来顺遂许多, 成本分摊到每个工件之上, 核算下来或许比铜电极还要划算。关键是活干得又快又漂亮，这才是我们靠手艺吃饭的核心竞争力。
