1、本公司在自身所生产的产品里头, 铆焊结构件存在着众多不同数量形式, 其制作质量的高低状况, 会对整机整线的两个方面即机械性能和外观造成直接影响, 为能够规范本公司的铆焊结构件的制作行为, 故而特意制定了此项工艺。铆焊结构件从结构状况来讲大体上被划分成薄板钣金结构、板类焊接件、轴类焊接件这些类别。从工艺的层面上去做划分据此能划分为成形和焊接这两大类型。接下来针对成形工艺和焊接结构工艺性展开相关说明。第一章成形工艺的第一节, 是成形工序当中的下料部分, 一般来说会分为板料下料以及型材下料这两种情况。其中, 面对板料下料时, 考虑到板材多种多样的种类、不同的厚度、不同的幅面以及纷繁复杂的形状特征, 需要从中挑选出剪板、数控冲、激光切、数控切、水射流等多种下料方法。在这当中的工艺内容里, 首先要依据板料的平整状况, 来确定是否需要进行调平工序, 而调平工序又可以细分为平板机平板以及手工平板这两种方式。
2、依照板料的特征状况, 来挑选下料的方式。b、在利用剪板机进行剪板操作的时候, 要依据板料的厚度以及板的种类去进行挑选, 存在普通剪板机剪板以及液压剪板机剪板这两种情况。一般而言, 能够进行剪板操作的范围是碳钢板在12mn以下, 不锈钢板在10mn以下。c、要是有展开计算的需求, 那么就去参照表中的经验数据, 板料裁剪的极限偏差要执行铆焊结构件未标注尺寸公差以及形位公差的标准。d、在下料工作结束之后, 对于变形的部件还需要进行二次调平处理, 对于非周边机加焊接件, 要进行去毛刺的操作。e、在必要的情况下, 要做好下料件的标识标记。2、依据型材截面大小来挑选带锯、火焰切割进行型材下料。其中, 工艺内容包括: 在下料前对型材予以校直, 依据情况抉择机械校直、手工校直以及火焰校直。而下料件的线性公差和位置公差需执行秦皇岛烟草机械有限责任公司铆焊。

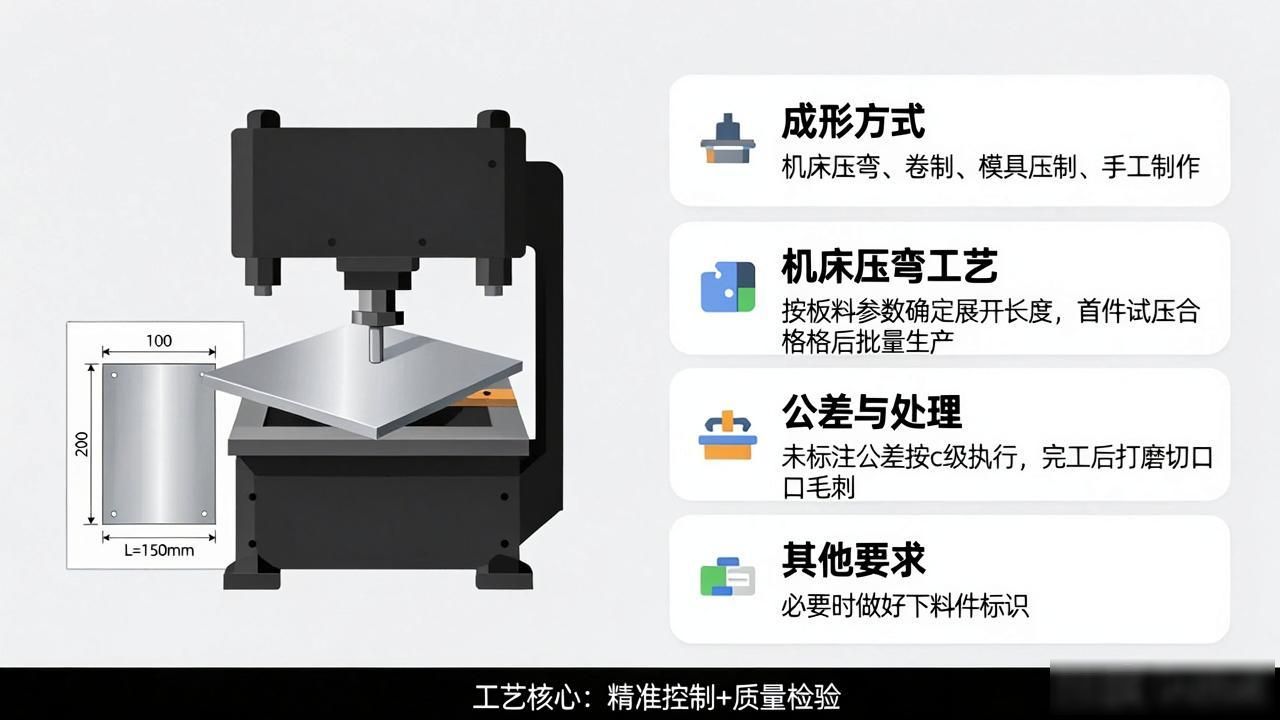

3、结构件未标注尺寸的公差以及形位公差的标准为c, 完工以后要对切口处的毛刺开展打磨处理, d, 在必要的情形下做好下料件的标识。1, 成形大致能够分成机床压弯、谅制、膜具压制以及手工制作等等。1, 机床压弯（一般是分为划线压弯和数控压弯）1）, 工艺的内容为: a, 依据板料的厚度、种类、成形角度参照表1来确定展开的长度, 挑选合理的压弯顺序, 依照对应的上下模去进行划线以及压弯操作。（留意膜板的正面与反面哦）在实施批量压弯操作情形下, 首个工件要自己检验、进行试压, 一直到合格之后, 才可以开展批量压制工作, 在操作的过程当中, 要开展抽检, 以此确保质量的稳定性呢。R f1板料直角压弯展开长度修正值表表（一）(mm), 序号, 板厚, 实际的板厚, 材质, 展开长L, 外圆角R, 底槽宽, 机床型号, 121.=(A – 8412。
5、等号于, 括号内为, A减去8加上0.2的和, 再加上, 括号内为, B减去8加上0.2的和乘以725埃佛茵1043, 等于, 括号内为, A减去8加上0.3的和, 再加上, 括号内为, B减去8加上0.3的和乘以1032埃佛茵, 序号1、2、3、8、9、10项可不考虑修正值, b、数控压弯操作时, 应按照成形的几何参数, 以及压弯的顺序进行各种参数的设定, 试压合格后再进行压制, C、对未注的尺寸及形位公差, 执行铆焊结构件未注尺寸公差和形位公差标准。2、工艺内容包含滚制, 一般而言滚制可划分成筒体弧板滚制, 其中, 确定展开料中性层计算展开长是里面的一项, 其按照下面这样的方法来确定中性层: 若是当所涉及的圆弧是大于或者等于5倍的板厚这种情况的时候, 那么板厚的中心层就是展开料的中性层, 另外, 筒体在进行滚制。

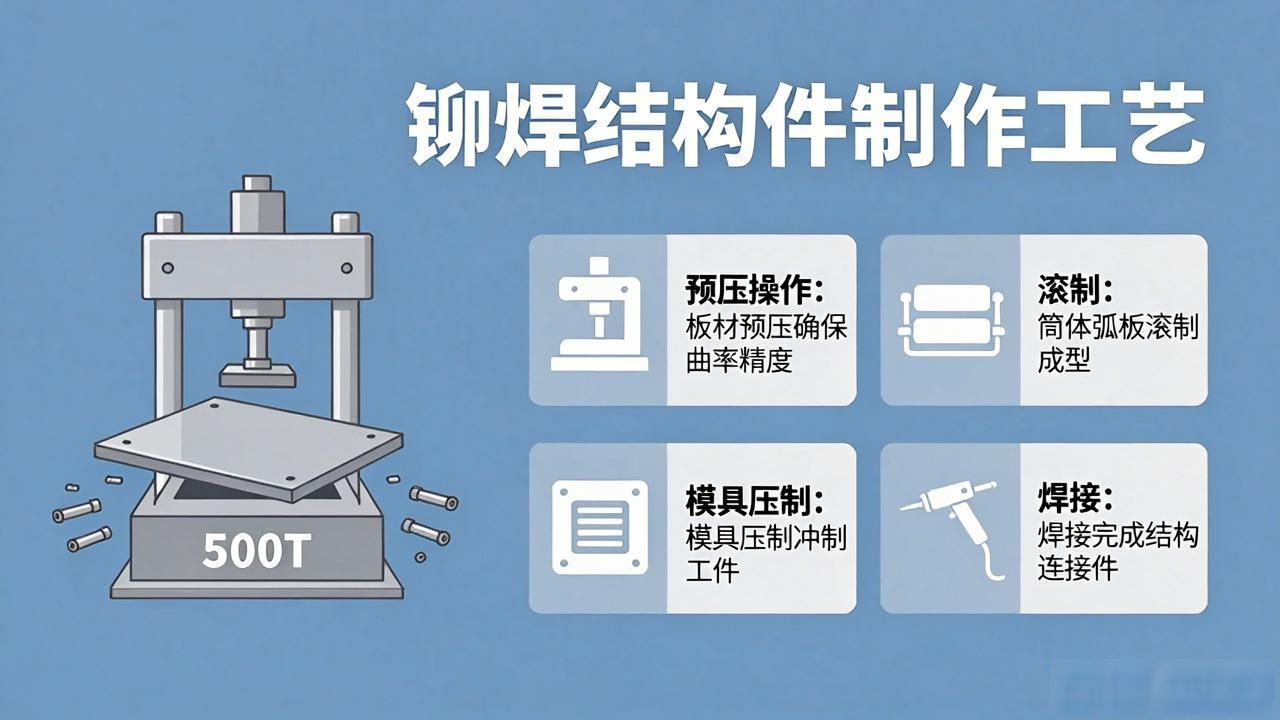

6、前两头得开展预压操作, 依据板厚来确定滚制, 进行 500T 预压机压制这般的预压操作, 制作自制内弧或者外弧样板, 调试验曲率。c、依据板厚以及材质情形, 确定滚制设备, 配合样板达成滚制操作。d、点固焊接来调形。3、模具压制冲制 a、确定料的展开长度, 复杂件由生产资源部给出工艺简图。b、依照工装管理办法予以领用与存放 C、膜具的安装得确保压制设备的与膜具的中心重合, 调整妥当凹凸的间隙。d、试压合格后开展批量压制。4、般是在台虎钳或者简易模具上有如手工制作那样去完成。第二章、焊接, 第一节、板类的焊接, 一、薄板件的焊接与组焊, 薄板件组焊接口形式通常分为平板对接, 角接、搭接等常见形式, 推荐形式如表二: 表（二）板料对接形式, 方式厚度平对接说明, 角接说明达。
7、接说明不推荐进行电rzrr0.8氩壶断焊, 或电阻焊阻式铆接1.01上*1单面氩壶焊, ..5II双面氩壶焊, II氩壶焊或电阻焊, IIII2.0II0.5坡口双面氩壶焊2.. 坡口氩壶焊或手工焊, II氩壶焊或手工焊, II电阻焊手工焊铆接。1）、工艺内容如下: a、依据推荐表确定合理的结构, （注: 当厚度小于1.5mm且接口较长时的板, 在平对接口时, 波浪变形较大, 一般情形下不宜采用, 若需要平对接焊时, 优先选用缝焊机氩弧焊）b、做好在进行焊接操作之前的准备工作, 像是针对压弯接口展开清理之类的工作。二、在中厚板件的组焊过程当中, 中厚板（3mm所涉及的组、焊接头形式来说是是以平板对接以及角接、“T”。
8、以下以型接头为主, 除了几何参数之外, 对于该件的质量以及性能特性, 一般会选择保证以下这些质量特性。其一, 要保证结构强度以及钢度；其二, 要保证密封形, 并且有针对性地去确定焊接规范。其中, 工艺内容包括: a、要确定件的组焊工装, 进行定位、夹紧, 还要确定减小焊接变形的方法。比如: 刚性固定法以及反变形等。b、要复查各种焊接件的质量, 做好组焊件开坡口、调平、清洁等组焊前的准备工作。C、区分焊接方式、方法, 好比挑选手工电焊以及选择二氧化碳气体等多种如同保护焊、埋弧自动焊、亚弧焊这类的法子选用手段, 还要确定有如间断焊、连续焊这样的类型做出挑选判定, 明确焊接顺序这步流程。d、依据焊后呈现变形之状况程度, 借助比如手工、机械、火焰等等不同的调形路径办法, 确保其具备几何精度, 在必要的情形状况下, 采用焊后施行去应力热处理接着再进行调形的方式手段。三、关于框架类予以组焊这个操作行为, 框架类通常来讲是存在于产品之类范畴之中的。

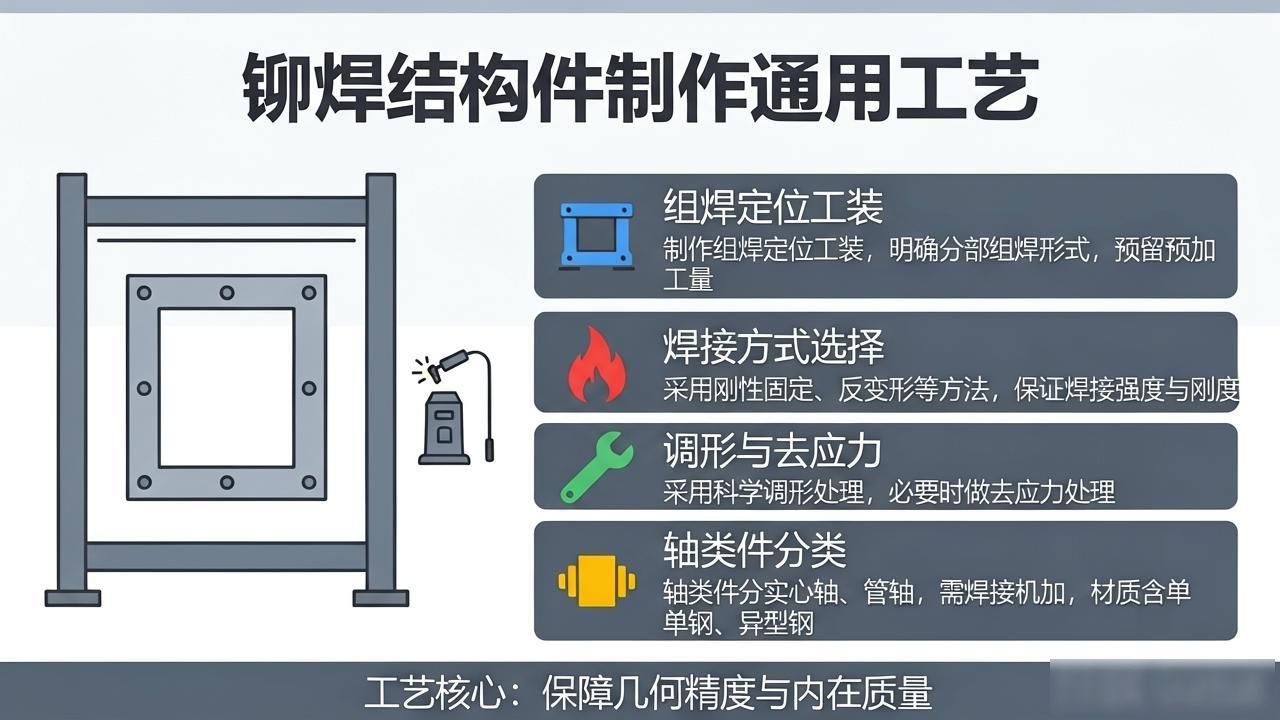

9、对品设备的转动支架, 其装配基准而言, 一般质量要求颇高, 确保此类件等类件的几何精度以及内在质量格外关键要。首先说工艺内容其一, 要制作组焊定位工装, 用以明确分部组焊形式, 像比如先组焊单面框架这种情况, 之后再组焊整件框架等诸如此类方式, 倘若组焊完还需机加时, 要预留出预加工量。其二, 要确定焊接方式, 以此来保证焊接强度与刚度, 借助比如说减小焊接变形的刚性固定、反变形等办法进行施焊。其三, 要采用科学恰当的调形处理方式, 若是有必要还得作去应力处理。四、轴类件之中的组焊轴类件通常被划分成实心轴以及管轴, 一般的部件都得经由焊接、机加才可达成。轴类件有着单钢材质、异型钢材之分, 单钢材质之中以中碳钢较为常见, 异型钢材之中以不锈钢与20号钢较为常见, 焊接方法以及焊接规范的确定, 特别关键。1、实心轴的组焊, 实心轴一般是。
10、用于转动的轴或者辊轴, 属于那种是设备关键部分的部件, 而焊接质量的好坏这个方面是得以保证该部件质量的其中一个相当重要的环节所在, 绝对不可以有所轻视。1）对于它的工艺内含如下: a 部分, 要依照图纸所给定的要求以及相应的技术方面的说明, 像那种预留量究竟是多少, 坡度开口的样式到底是什么样，处理热的方法又是怎样等等这些情况。b 针对那种含碳量超过 0.35%的中碳钢, 或者是碳当量超过 0.4%的低合金钢而言, 一般性的情况下是需要在进行焊接之前把温度预热到 150 摄氏度的, 在焊接的时候要选用低氢类型的焊条这种, 采用小电流的方式, 通过多层面、多道数的手工电弧焊接作业, 是全然禁止采用二氧化碳气体来进行保护焊接的, 在焊接完成之后要采取保温或者是缓慢地冷却这种方式, 以此来开展去除应力而进行退火操作了。c、焊缝尺寸得契合图纸给出的要求咧, 要确保外观具备质量, 焊缝处于禁止被打磨的状态。2、管轴的组焊管轴通常是转动辊、被动辊、托辊这类, 焊接质量绝不能够被忽视。1）、工艺内里包含的内容: a、跟上面的情况相同b、去核对管轴上那种塞焊孔一般是应当大于$12mm的不然会对塞焊强度产生妨碍。C、一般这般表述管轴大多是在进行异种材质的焊接, 焊接规范进行选择这件事情特别重要。在管为20号钢, 轴为35号焊接方式情况下, 通常须采取焊前预热至150°C措施, 经由采用低氢型焊条比如J507焊条来施焊, 焊后进行保温缓冷的去应力处理方式。当管是钢, 轴为35号钢焊接方式时, 一般得采用含镍量较高的A307等焊条呈“U型坡口, 配置小的溶合比, 运用小电流、多层、多道焊的方式予以开展。特殊情形时依工艺卡执行。d、焊缝尺寸需契合图纸要求, 确保外观质量, 除塞焊外其他焊道严禁打磨2021。
