钣金展开作图法有哪些

摘要

将立体的钣金零件转化为平面展开图的核心技术是钣金展开作图，它直接关联到下料精度、加工效率以及产品质量。不管是传统手工制作, 还是现代工业生产, 掌握正确的展开方法都是从业者必须具备的技能。当下主流的钣金展开作图法有平行线展开法、放射线展开法、三角形展开法, 还有结合计算的计算辅助展开法以及依托软件的计算机辅助展开法。本文会从原理、步骤、案例以及避坑指南等许多方面, 手把手教你弄明白这些方法, 解决像复杂形状这类不知道该从哪里着手对付的情况, 克服展图与实物对不上这类常见隐痛与难点, 每一种方法都是有着其能够适用的场景以及实际操作要点之处的。

一、平行线展开法：柱体工件的“万能钥匙”

要是你常常去接触管道、风管、方管这一类呈现“直来直去”形态的柱体零件, 那么平行线展开法绝对就是你的“熟悉的老友” , 它的关键逻辑在于, 把柱体的表面沿着母线进行剪开, 摊平之后棱线要保持平行 , 开展操作简单并且精度还高 , 这是新手步入门槛的首要选择。

适用场景

所有棱柱体（如矩形风管、方管弯头）

所有圆柱体（如圆形通风管、管道接口）

表面棱线平行的等截面零件（如长方体罩壳）

核心原理

构想一个呈圆柱形的罐头情形, 依循着一条竖着的线予以剪开后使其摊平, 其侧面会转变成为一个长方形, 该长方形的长是圆柱底面所处圆的周长, 宽是圆柱的高度。平行的线进行展开这种方法正是基于这个逻辑, 立体表面的棱线或者素线在展开所形成的图里始终保持着平行状态，只需明确这些平行的线的长度以及间距, 便能够描绘出完整的展开图。

实操步骤（以“90圆形弯头”为例）

步骤1：画主视图和俯视图，确定关键参数

先要画出弯头的主视图, 所谓主视图就是从侧面看呈现为90角的视图, 还要画出俯视图, 俯视图是圆形的那种视图, 假定弯头直径为D等于200mm, 设置弯曲半径为R等于300mm, 把它分成6节, 新手进行操作时建议从偶数节起始, 因为偶数节具有对称的特点, 相对容易操作。

步骤2：分点取素线，确定平行线数量

于俯视图的圆周之上, 均匀地选取12个点, （所分的点数量越多, 展开图便越精确, 通常情况下选取12至24个点）, 相对应地在主视图之上, 画出12条平行的素线, （此素线为垂直于弯头轴线的直线）。

步骤3：计算展开长度，画展开基线

将展开图的总长度计算得出, 其等于π乘以D也就是圆周长的数值, 而该尺寸因公式可知与3.14倍的200是相关的, 据此得出结果为628mm , 之后在纸上绘制一条处于水平状态的基线, 这条基线的长度设计为628mm , 还要在其上把该长度平均划分成为12等份, 其中每一份都对应着俯视图上特定的一个点, 然后从每一个这样的等分点朝着上方画出垂直线, 此垂直线就是展开图的平行线。

步骤4：量取素线长度，连接端点

在主视图那儿, 量出每一条素线的实际长度, 要留意区分弯头内侧与外侧的素线, 因为它们长短不一样, 把对应的长度标在展开图的平行线上, 最后借助曲线板连接各个端点, 如此便得到一节弯头的展开图了。

步骤5：对称复制，完成整体展开

鉴于弯头属于对称结构来着, 把第一节展开图进行镜像复制, 如此便能够获取其他节的展开图了, 经过拼接之后那便是完整的90弯头展开图啦。

新手避坑指南

千万别忽视“板厚处理”, 要是板材的厚度超出了1mm, 那展开的长度就得减去板厚的一半啦（这也就是按照“中性层”来计算）, 不然进行折弯之后就会比实际的尺寸大, 我才刚开始学习的时候, 由于没有考虑到板厚的问题, 做出来的风管接口老是“撑不进去”, 返工弄了三次才把这个问题搞清楚。

要点的分布应当保持均匀状态: 要是俯视图之中分点呈现不均匀的情形, 那么展开图的曲线将会是歪歪扭扭的样子, 还建议使用圆规按照特定角度进行等分操作（举例来说, 12点的位置就是每隔30度确定一个点）。

二、放射线展开法：锥体零件的“专属工具”

遭遇圆锥、圆台这类呈现“一头大一头小”状况的零件, 诸如漏斗、灯罩、锥形封头之类, 平行线展开法就不顶用了, 此时非得依靠放射线展开法。其原理近似于“将圆锥侧面沿着母线切开, 摊平之后所有母线会合于一点”, 恰似一把打开的扇子。收尾。

适用场景

圆锥体（如漏斗、锥形烟囱）

钣金模块展开技巧_钣金展开作图法平行线展开法放射线展开法

圆台（圆锥被平行于底面的平面截断后的零件）

棱锥体（如四棱锥、三棱锥灯罩）

核心原理

圆锥侧面展开后为一个扇形, 此扇形的半径等同于圆锥母线长这一顶点到底面圆周的距离, 扇形的弧长与圆锥底面圆的周长相等。放射线展开法是经由确定扇形的半径以及圆心角, 进而画出圆锥或者圆台的展开图, 所有从顶点出发的母线在展开图里呈现出放射状。

实操步骤（以“圆台”为例）

步骤1：画主视图和俯视图，补全圆锥

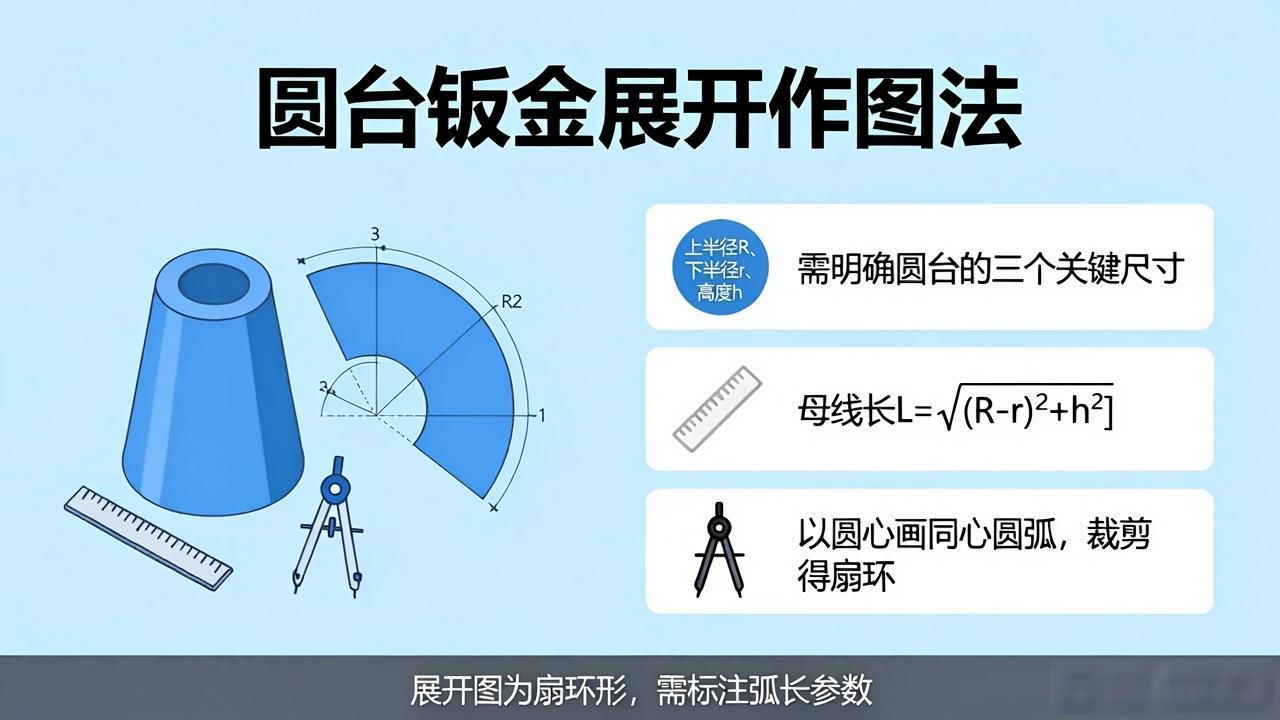

圆台乃圆锥的一部分, 首先在主视图之上延长圆台的两条腰, 使其相交于一点O, 此点即为圆锥顶点, 接着量出圆锥母线长L, 也就是O到下底面的距离, 再量出圆台高度h。俯视图呈现的是两个同心圆, 也就是上、下底面。

步骤2：计算扇形圆心角和展开半径

倘若对于圆台而言, 其上底面呈现的直径被设定为等于 100 毫米, 其下面的底面所具有的直径是 200 毫米圆锥的那母线长度是 500 毫米。

展开扇形的大半径R=L=500mm

关于小半径r, 它是相关于圆台上底对应的母线长的, 其等于, L乘以, (d除以D), 具体数值为, 500乘以, (100除以200), 结果是250mm。

扇形的圆心角θ, 它等于, π乘以D, 除以R, 再乘以180除以π, 这又等于, D除以R, 乘以180, 还等于, 200除以500, 乘以180, 结果为72。

步骤3：画扇形展开图

在 O 这点设置成为圆心, 接着分别使用 R 为 500mm 的尺度以及 r 为 250mm 的尺度来绘制出两个是同心圆的圆, 通过量角器在大圆之上获取一个 72 的圆心角, 把圆心与扇形两端的点进行连接, 夹在两个圆弧之间的那部分便是圆台的展开图。

新手避坑指南

想要找准圆锥顶点, 要注意: 在主视图里, 圆台的腰延长之后, 必定要交于一点, 否则展开图就会出现“变形”情况。有一回, 我绘制的是一个偏心圆台, 也就是上下底面圆心不在同一条直线上那种, 当时没找准顶点, 展开后怎么都拼不成锥形, 后来才发觉是延长线画错了方向。

计算圆心角可不能粗心大意: 其公式为θ=（底面周长/母线长）×(180/π), 要是记不住, 那就通过“（π×D）/R=θ×π/180”来直接进行推导, 这样不容易出错。

三、三角形展开法：复杂形状的“万能解法”

比如说异形罩壳、三通管、球面（近似展开）这类情况, 要是碰到不规则零件, 那前两种方法便会“失效”——而此刻三角形展开法称得上是“救命稻草”。它的想法挺简易: “将复杂表面划分成数目众多的小三角形, 逐一算出三角形的边长, 随后拼接成展开图”, 这差不多是以“小直线”去贴近“大曲线”。

适用场景

异形件（如不规则通风罩、设备外壳）

相贯体（如三通管、N通管、Y型接头）

曲面类零件（如球面、椭圆面的近似展开）

核心原理

任意复杂曲面均可视为由诸多小平面（三角形）架构而成, 倘若能够明确每个三角形的三条边长, 那么便能够于平面上逐次描绘出三角形, 最终拼接构建成完整的展开图。重点在于“分割需合理”（三角形越小，展开越精准）以及“边长计算要精确”（运用直角三角形法或者旋转法求取空间线段实长）。

实操步骤（以“等径直角三通管”为例）

步骤1：画主视图和俯视图，分割表面

钣金模块展开技巧_钣金展开作图法平行线展开法放射线展开法

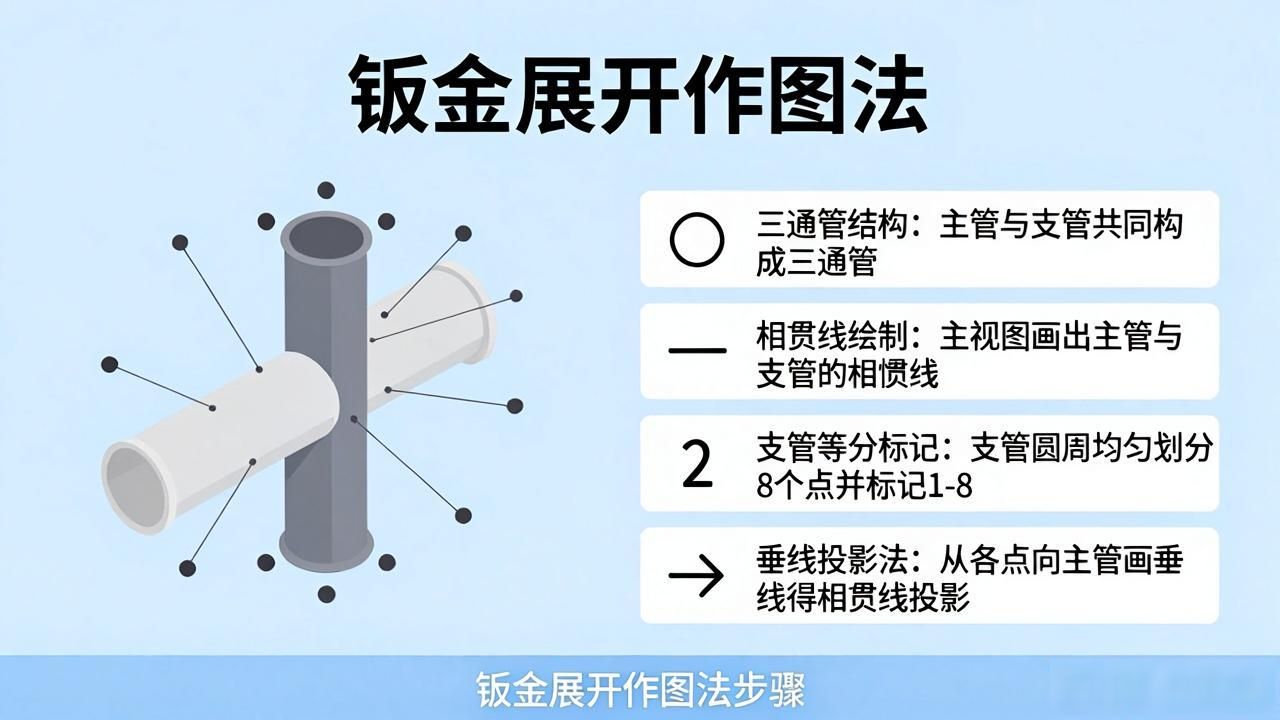

主管与支管共同构成三通管, 于主视图那儿画出主管和平行的支管二者的相交线, 这相交线也就是相贯线, 之后把支管的圆周均匀划分成8 个点, 这8个点分别标记1 – 8 , 从这每一个点朝着主管去画垂线, 此垂线便是相贯线的投影。

步骤2：求相贯线各点的空间实长

在俯视图里, 支管的各个分点抵达主管轴线的距离属于水平距离, 于主视图之上, 其对应点的高度乃为垂直距离, 借助“直角三角形法”获得空间线段实长（此即展开图里边三角形的腰长）。举例而言, 对于点1这种情况, 对应着水平距离a, 垂直距离b, 其实长等于√(a² + b²)。

步骤3：以支管展开基线为基准，拼接三角形

支管展开图的基线长度, 等于支管圆周长, 而支管圆周长等于π乘以D, 接着将其平均分成8等份, 这里的8等份对应8个分点, 之后以每个等分点作为顶点, 按照所求出的实长画出小三角形, 最后把各顶点连接起来, 这样就得到了支管的展开图, 对于主管展开来说是类似这样的操作, 不过需要扣除支管接口部分。

新手避坑指南

分割的时候可别贪多, 三角形数量要是越多, 那展开就会越精确, 不过计算量同样也会越大, 对于新手而言, 建议先从8至12个分点着手开始, 等熟练之后再去增加。

空间线段实长计算所使用工具, 空间线段实长能够借助CAD的“查询距离”功能直接进行测量, 手工计算易行舛错, 往昔我运用计算器时算错一个数值, 致使整个展开图向一侧偏移了10毫米, 下料之后全然无法装配。

四、计算辅助展开法：精度追求者的“进阶技巧”

针对精密零件, 手工绘制图形虽然直观, 然而遇到精度要求极高者, 像航空航天、精密仪器领域的零件, 只依靠尺子和量角器做不到, 计算辅助展开法是“手工加上公式”的有机结合, 凭借对关键尺寸进行精准计算, 以此来降低作图产生的误差。

核心逻辑

对于展开图的关键参数, 像是长度、角度、曲线方程这些内容, 运用数学公式直接进行计算, 之后再借助手工或者CAD来绘制出展开图, 举例来说, 圆柱展开长度等于在考虑板厚δ且按中性层计算的情况下, π乘以(D – δ) , 而圆锥展开圆心角θ等于(D/L)乘以180 , 其本质是将“作图测量”予以转变, 使之成为“公式计算”。

适用场景

高精度零件（如压力容器、精密管道）

批量生产件（需要标准化展开图，避免手工误差）

复杂曲线零件（如椭圆封头，需用公式计算曲线坐标）

实用公式举例

圆柱体展开之后的长度是这样得来的: L等于π乘以括号里D减去δ；其中δ代表的是板的厚度；中性层直径的计算方式是外径减去δ。

圆锥展开半径：R=√

H²+(D/2)²

（H为圆锥高度，D为底面直径）

90弯头展开节数是这样计算的, n等于, R乘以π除以2的结果, 再除以L, 这里的R是弯曲半径, L是每节长度, 一般情况下, L取3至5倍直径。

五、计算机辅助展开法：效率时代的“必备技能”

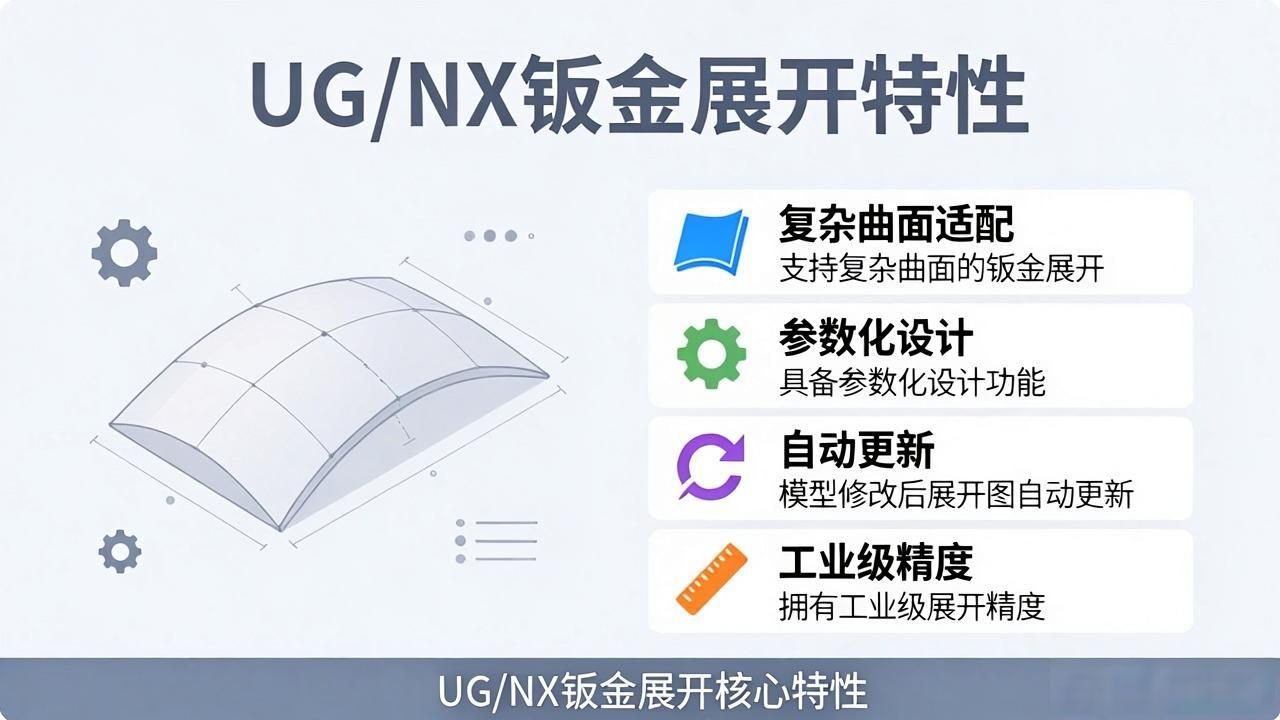

现今工业生产大体上离不开软件, 计算机辅助展开法, 像CAD、UG等, 能够一键生成展开图, 其效率比手工高出10倍还要多。只是需留意, 软件仅仅是工具, 要是不懂展开原理就容易出差错, 例如忽略板厚、选错中性层设置。
