本发明专利技术跟工业厂房领域有关, 具体是一种厂房原有屋面梁下增加钢梁的连接结构, 此结构含有槽钢连接件, 原有屋面梁, 钢板加劲肋, 钢梁, 具体构造如下, 槽钢连接件和原有屋面梁底部进行焊接, 槽钢连接件的槽口朝上, 和原有屋面梁底部凸起部分形状相适配, 钢板加劲肋分别跟槽钢连接件以及钢梁焊接。本发明专利技术, 结构是简单且实用的, 借助钢板加劲肋, 同槽钢连接件来焊接, 再者槽钢连接件, 与原有屋面钢梁进行焊接, 如此一来, 解决了在负荷情形下加固进程里, 钢板加劲肋直与原有屋面钢梁焊接时, 存在垂直于钢梁受力方向的焊缝, 易致使钢梁破坏的问题, 其做法简便，稳定性良好, 安全又实用。
全部详细技术资料下载
【技术实现步骤摘要】
该专利技术所关联的领域是工业厂房范畴, 具体而言, 是一种针对厂房原有屋面梁之下新增钢梁的连接结构。
技术介绍

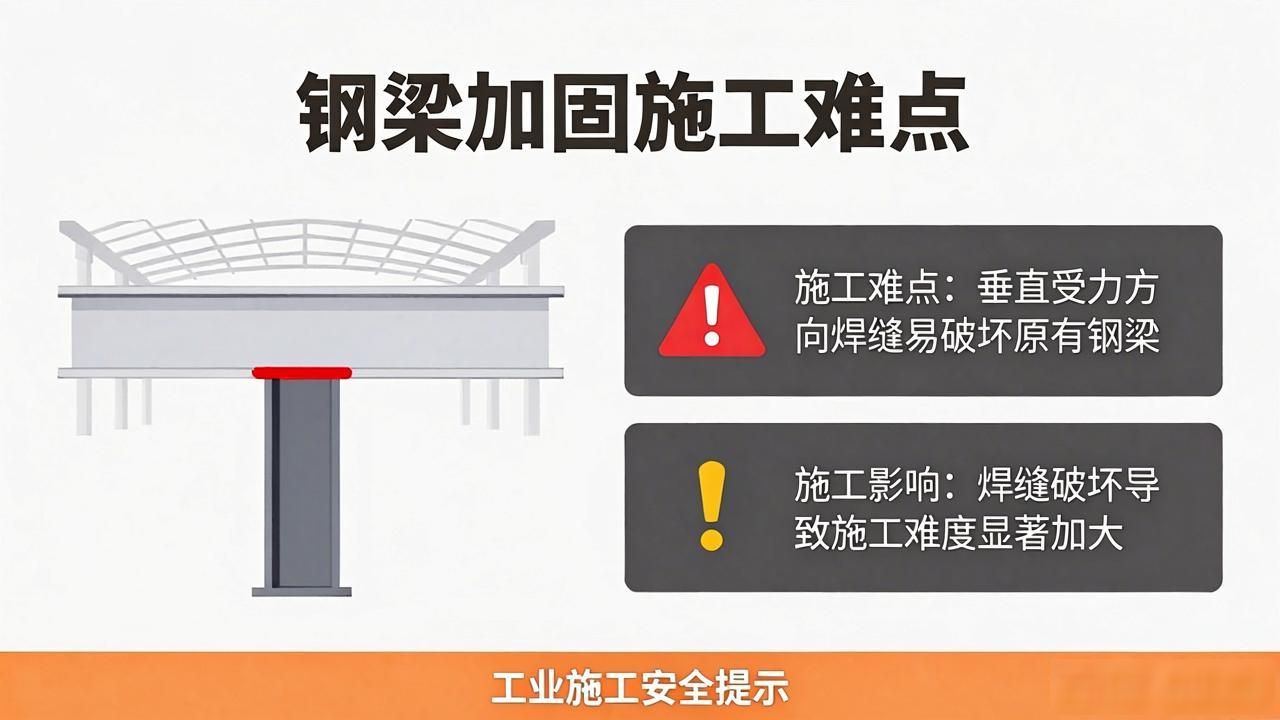

在工业厂房里头, 有时因生产需求, 要在原有厂房屋面钢梁下边新增钢梁, 要是钢梁跟原有屋面钢梁直接焊接, 垂直于原有屋面钢梁受力方向的焊缝就难以避免, 在负荷加固里, 垂直于受力方向的焊缝会给原有屋面钢梁造成破坏, 进而让施工难度加大。
技术实现思路
本专利技术提供一种厂房原有屋面梁下新增钢梁连接结构, 以解决上述问题, 其目的在于, 能经由设置连接件避开垂直于屋面钢梁受力方向的焊缝, 且连接具备可靠性, 还能够简单实用。本专利技术的技术方案是这样呈现的, 有一种厂房原有屋面梁下新增钢梁的连接结构被提出来了此结构涵盖槽钢连接件, 原有屋面梁这一构成部分, 还有钢板加劲肋以及钢梁板具体结构是这样的槽钢连接件和原有屋面梁底部实施焊接操作槽钢连接件的槽口是向上的其形状和原有屋面梁底部的那部分凸起相互适配钢板加劲肋同时针对槽钢连接件及钢梁分别进行焊接所述的厂房中原既有屋面梁下新增钢梁的该连接结构中 钢板加劲胁和槽钢连接件及钢稼之间实施焊接的焊缝其方向和钢梁受力方向保持一致。所说厂房中原有的屋面梁其下方新增加的钢梁连接结构里, 槽钢连接件跟原有屋面梁底部进行焊接所形成的焊缝, 和原有屋面梁受力的方向是一致的。本专利技术具备的优点以及有益的效果是: 本专利具备的技术结构简单且实用, 特别是槽钢。
【技术保护点】

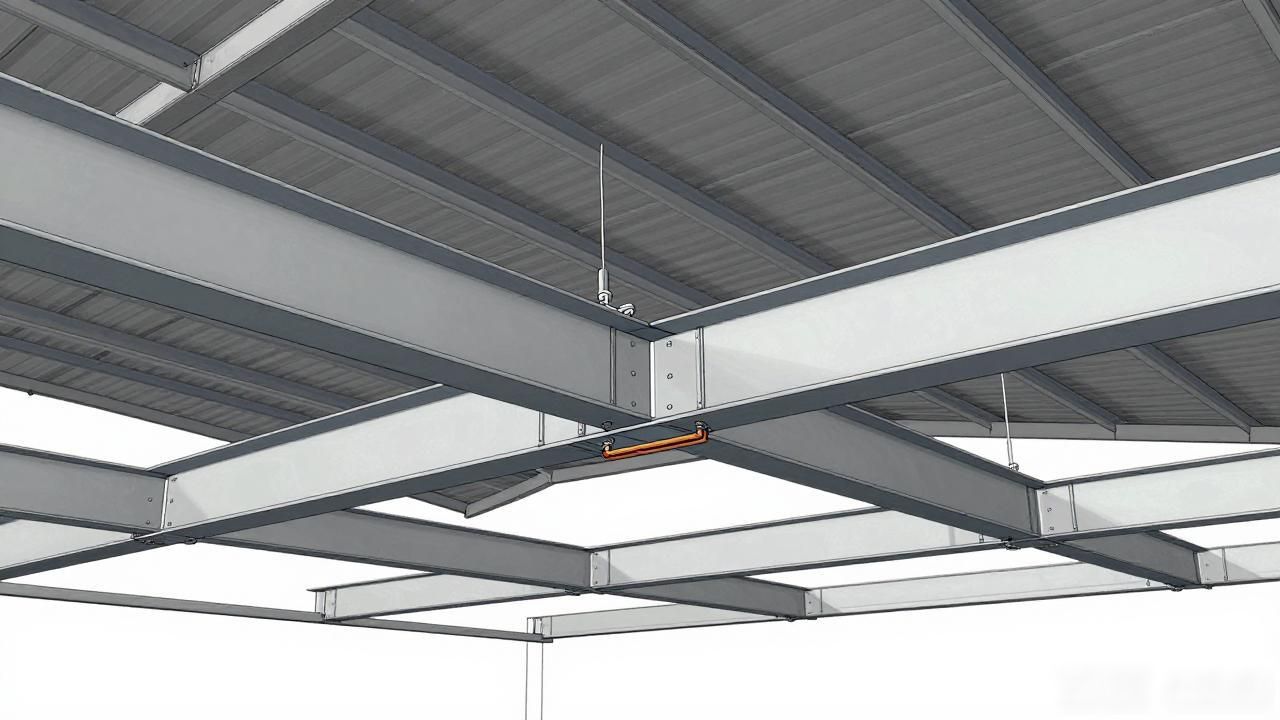

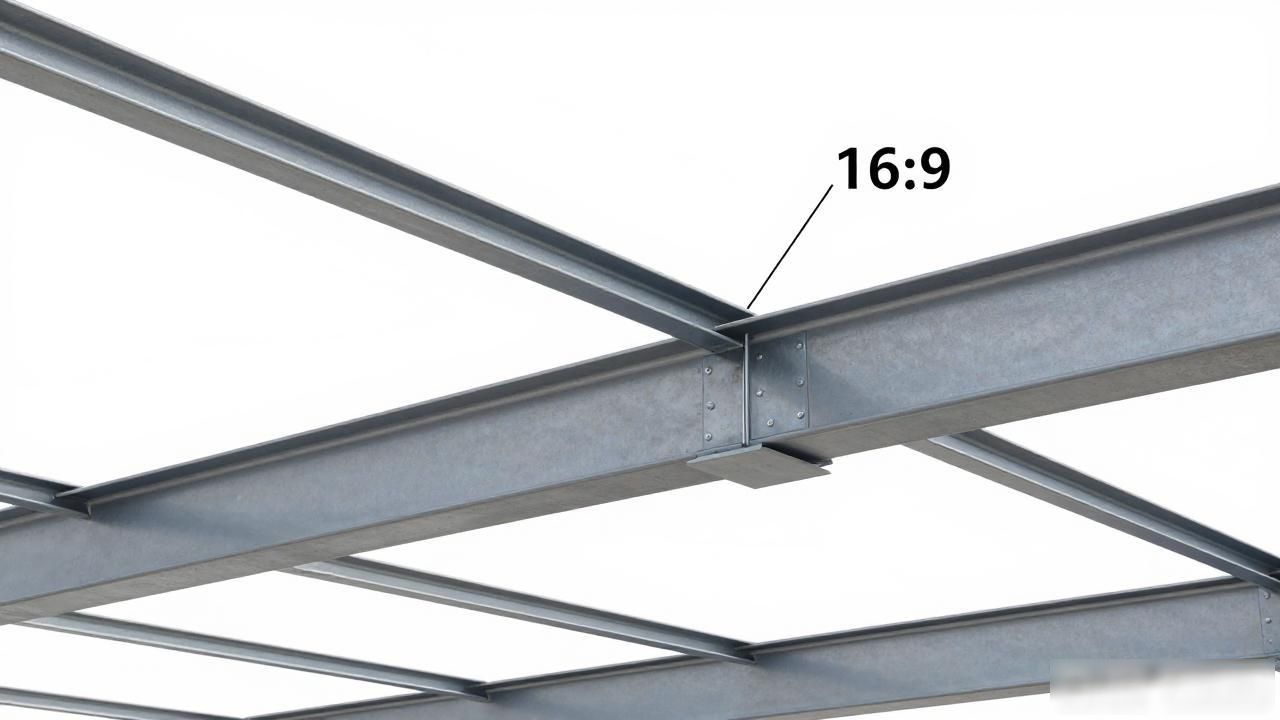

有这样一种厂房原有屋面梁下新增钢梁连接结构, 它具有这样的特征, 该结构是由槽钢连接件、原有屋面梁、钢板加劲肋和钢梁组成的, 其具体结构是这样的, 槽钢连接件与原有屋面梁底部进行焊接, 槽钢连接件的槽口呈现向上状态, 并且与原有屋面梁底部的凸起部分形状相互适应, 钢板加劲肋分别和槽钢连接件以及钢梁进行焊接。
【技术特征摘要】
【专利技术属性】
技术研发人员：赵贵阳，朱海勇，王洪昌，陈劲松，
申请(专利权)人：，
类型：发明
国别省市：辽宁;21
