铆钉, 它并非单纯只是一种工具, 也不是简单的一种材料, 然而在多部众多行业当中均能够施展发挥着具有重大意义、起着关键重要作用。
对于房屋建筑、机械制造等各个行业而言, 所有这些行业都有借助铆钉实现紧固某些零件的需求, 在此情形下, 铆钉必须依照原本的样子进行紧固操作, 而这一事项与各个行业运用铆钉时所关注的质量状况以及发展态势相关联, 同时也和工作效率以及使用安全存在着紧密联系。
铆钉具备可靠性很高的特点, 连接强度也是很高的, 其寿命比较长, 操作使用起来较为方便。它们能够被用于铝合金的连接, 也可用于结构钢的连接, 还能用于复合材料的连接。它们常常会被应用于飞机封闭部件的铆接工作当中, 也常用于飞机封闭部件的维修工作当中。
什么是铆钉？
铆钉, 是一种机械方面的紧固件, 它是那种一端带有帽的杆状的零件, 当, 它穿入到被连接的部件里头之后, 它的另一端, 就在杆的外端那边压出, 进而把部件给压紧, 达到固定的目的。
今天, 拓发数控加工向您介绍铆钉, 它有着发展历史, 还有工艺概念, 其存在不同类型, 有着应用场景, 也有选用策略。
铆钉的发展历史
最早的铆钉, 是那种用木头或者骨头制作而成的短小钉子, 最早出现的金属变形, 或许是铆钉的祖先哟。
所知的, 它们属于人类最古老的金属连接方法, 其存在的历史, 能够追溯到最初对可锻金属的使用。
身处青铜时代, 埃及人会借助铆钉, 进而把六个木扇稳固地安放在开槽轮的外线上。希腊人成功完成大型青铜雕像的铸造后, 他们会运用铆钉, 将各个部件彼此固定在一起。
有一处被称为空心铆钉现象的情况在1916年发生, 当时首次出现了获得一项专利的事件, 该专利恰恰是关于可单面铆接的抽芯铆钉。从此以后, 抽芯铆钉的应用范围变得极为广泛, 它先后被运用在航空航天领域, 办公机器范畴, 电子产品方面的机械连接之中。
此刻还不清楚空心铆钉确切的发明时间, 不过呢, 使用空心铆钉的马具是在公元9世纪或者10世纪被发明出来的。
对于世界上最为著名的钢结构建筑你是否知晓呢, 答案是毫无疑义的, 那便是法国巴黎的埃菲尔铁塔, 这座总共占地大概10,000平方米的钢塔建筑是在1889年的时候作为世博会的象征前去建造的, 并且它还是当时世界上高度最高的建筑, 其建造的时长是两年又两个月再加上三天, 塔身是运用空心钢框架来进行建造的, 总共使用了钢材7,300吨、金属零件有12,000件、铆钉2.5万颗, 当时争议程度最大的其中一点便是摒弃传统意义上的钢筋以及水泥, 转而采用钢架材料、铆钉等这类建筑材料, 它能够长时间安处于站立姿态吗?
然而, 时间已然为我们给出了极佳的答案。埃菲尔铁塔直至如今依旧耸立着, 朝着世人彰显出它的结构之美以及艺术之美！而这所有的一切全都依赖于小铆钉所起到的重大作用。铆接而成的铁塔具备优良的绝缘防火的性能, 没有磁性, 能够隔热, 重量很轻, 可以耐高温, 还耐腐蚀。
铆钉作用
铆钉钉的用处在于, 它是用以替代螺钉连接的一种方式, 能将多个零部件合拢相连, 既能达成稳固固定, 又能够让零部件进行转动, 然而这要借助阶梯铆钉才行。怎样去运用它呢。
1、可以手工铆接，效率不高，适合小批量生产；
2、能够采用机器铆接, 达成人机相互配合；具备生产效率高的特点, 适宜进行大批量生产, 达成了半自动化操作的状态, 生产效率为手工铆接效率的5至10倍。
降低生产成本, 缩短生产周期多亏使用铆钉, 性价比是螺丝成本的四分之一, 比螺丝连接快一倍呢, 螺母和螺丝都必须得购置, 这就提高成本；若哪怕选用电动螺丝刀或者风动螺丝刀安装螺丝, 也没有铆钉枪铆得迅速。用过铆钉的人都清楚, 能用于铆钉的结构都会尝试设计采取铆钉结构，因为这样能够节省不必要的费用支出。以此提升公司产品的竞争力！
铆钉相关性分析
铆钉装配模具冲压力
铆钉进行组装铆接之际, 客户通常依靠模具去界定强度, 这和铆钉的硬度并无关联, 拿80GF来说, 它能被压下去, 又如110GF, 同样能够被压下去, 再如200GF, 也可以被压下去, 还有260GF, 依旧能够被压下去。
铆模冲头尺寸
当进行铆钉组装铆接操作的时候, 客户借助冲模把铆钉打进镀锌板的孔里。通常而言, 所使用的模冲头比铆钉的最大外径要大出0.01MM , 在铆接完毕之后, 于镀锌板之上通过目视的方式去观察铆钉。会出现产品周围呈现凹陷的痕迹, 凹陷的大概尺寸处于0.01MM至0.02MM左右, 这乃是最为优良的嵌入情况（由模具予以控制）。
镀锌板厚度
一般而言对于镀锌板来讲的话, 其厚度是跟铆钉压花或者是开槽台阶差存在关联的, 对于客户来说的话, 在去设计铆钉压花或者开槽台阶差之时, 那必定是要依据镀锌板的厚度去进行定义的, 然而所谓的镀锌板的厚度呢, 一般情况下是被设定为大概在0.5MM到1.OMM这个范围（是以开模作为标准情况的）。
铆钉扭矩值
平常时候，M3的扭矩可达到8kg往上, 拉力能够达到40kg往上；一般状况下, M4的扭矩能够达到10kg往上, 拉力能够达到45kg往上；通常情形里, 铆接之后的试验常常采用50kg的压入力； （平均值为50公斤）。
铆钉硬度问题
通常情况下, 铆钉所进行的热处理, 并非单纯是为了去增加铆钉自身的硬度, 而热处理实际上所起到的作用, 是对铆钉的应力予以缓解, 以此来防止产品在铆接之后出现开裂的情况。铆钉对于硬度的要求, 是依据客户所提供的板厚来进行设定的。当板厚越厚的时候, 铆钉对于硬度的要求也就越高。相反的, 当板厚越薄的时候, 铆钉对于硬度的要求也就越低。

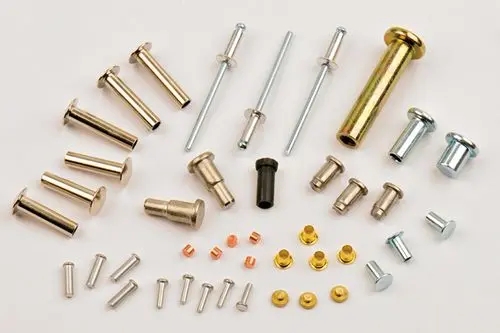

6 铆钉的类型和用途
有R型铆钉, 还有扇形铆钉 , 再者有抽芯铆钉（抽芯铆钉） , 另外有树形铆钉 , 有半圆头 , 有平头 , 存在作为半空心的铆钉 , 有实心铆钉 , 有沉头的铆钉 除此之外是抽芯铆钉 , 有作为半空心铆钉实心铆钉二者之外的空心铆钉 , 这些是平时常用的铆接件以自变形来进行连接。一般小于8毫米的采用冷铆 , 尺寸较大的采用热铆。不过存在例外 比如 有些锁上的铭牌是经由铆钉跟锁体孔的干涉铆接而形成的。

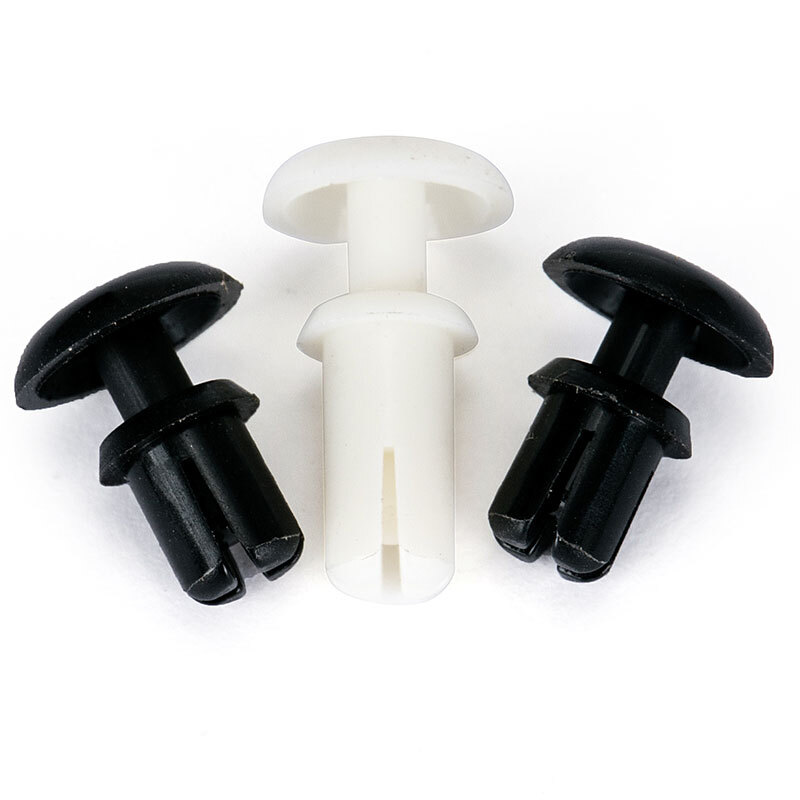

R型塑料铆钉
R 型塑料铆钉, 也就是膨胀铆钉, 它分成塑料钉与母扣这两部分。安装的时候, 不用借助安装工具, 要把安装底座放进光滑的孔里, 接着压紧头部, 特殊设计, 脚受力之后就会膨胀, 膨胀之后能牢固地锁定在安装表面之上。它常常被用于连接塑料外壳、轻质板、绝缘材料、电路板或者任何除此以外的薄型、轻质材料, 既美观又实用, 还使用起来很方便。
扇形铆钉
那种专为手动安装而予以设计的风扇铆钉, 是能够借助面板或者机箱的孔来实施拉入操作的。它使用的是具备良好韧性的弹性体材料制作而成, 哪怕是过盈配合的情形下, 也能够实现快速安装。其设计十分巧妙, 拥有弹性功效, 在通过相应孔径被拉入之后, 不容易出现滑出的状况。风扇铆钉主要是用于电子电脑机箱里的风扇和散热器以及芯片之间的固定作业，具备防震以及降噪的作用。

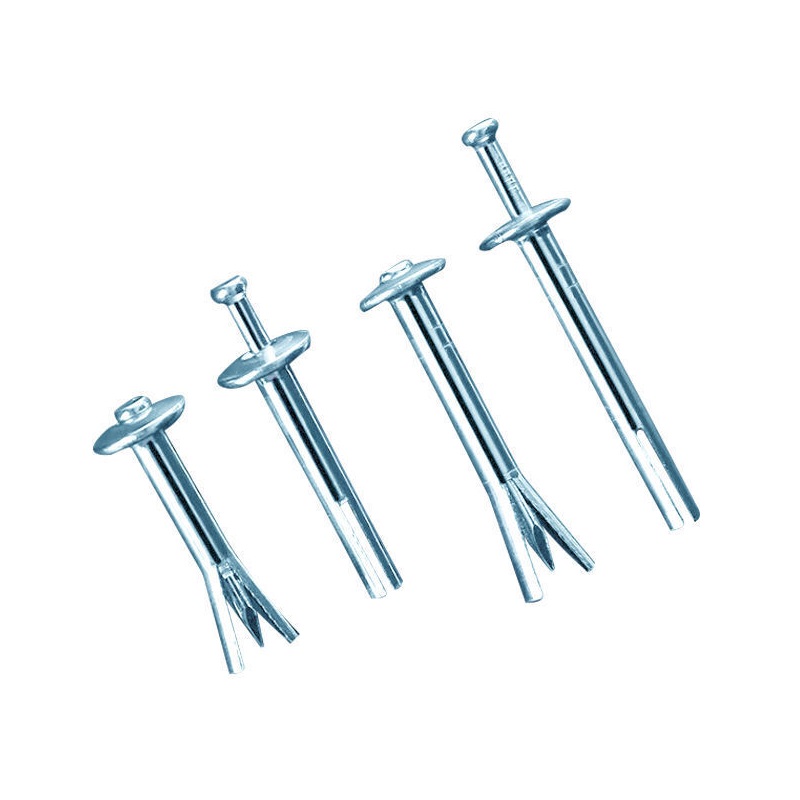

膨胀铆钉
有一种新型铆接紧固部件叫做抽芯铆钉, 它的铆接极为便利, 抽芯铆钉在空间相对狭小的情形下, 或者是不存在拉铆枪的状况下, 又或者是无法运用拉铆枪的境地里，能够呈现出其自身独有的长处, 用锤子或别的器具对钉芯在一侧进行敲击, 便能把两个或者多个连接件圆满地铆接起来, 抽芯铆钉依据钉帽边缘的形状能够划分成型为扁头抽芯铆钉以及沉头抽芯铆钉这两种, 按照材料组合又能分为具备全铝芯的铆钉、由铝与钢构成芯部的铆钉、整个都是不锈钢芯的铆钉, 铆钉、钢芯铆钉、铝不锈钢芯铆钉、塑料芯铆钉等等。芯铆钉并非像抽芯铆钉那般要借助手动拉铆机或者气动拉铆机来进行铆接, 它具备较好的铆接性能以及方便的特性, 能够广泛应用于各类被连接件的铆接之中。

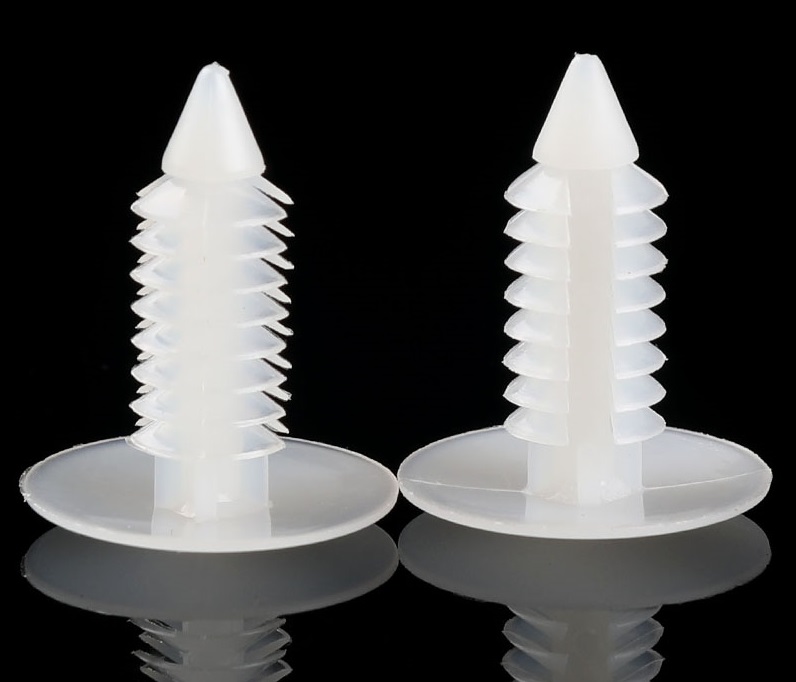

圣诞树铆钉
圣诞树铆钉, 也就是倒齿型塑料铆钉, 还被称作圣诞树形塑料铆钉, 其齿形片弹性良好, 能够直接压装在过盈装配的圆孔之内, 能依据实际厚度安装齿形片, 可凭借自行调节实现固定, 倒齿形的设计使得安装后铆钉稳固地固定在安装面上, 不容易被拔出, 适用于泡沫、木材、橡胶、汽车内饰等软质材料之间的固定, 塑料树铆钉具备优良的绝缘、防火、无磁、隔热、质轻、耐高温、高强度、耐腐蚀等特性, 在各工业领域有着广泛应用。

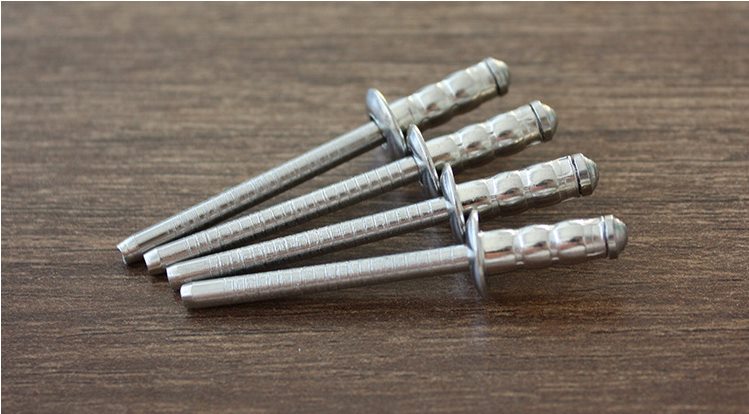

抽芯铆钉
铆接使用的抽芯铆钉, 是用于单面铆接的那种铆钉, 然而它得借助专用工具, 也就是铆枪, 而铆枪有手动的、电动的、还有气动的来进行铆接操作。这种类型的铆钉特质在于特别适合那种不方便用普通铆钉铆接的场合, 普通铆钉铆接是必须从两侧进行的, 所以它在建筑、汽车、船舶、飞机、机器、电器、家具等产品方面有着广泛的应用。
大致说来, 抽芯铆钉在类型方面能被区分成开放式系列, 封闭式系列, 双鼓式系列以及单鼓式系列。下面是对于各个型号的简要说明。
沉头型抽芯铆钉：用于铆接后要求表面光滑美观的铆接件的铆接。
双鼓抽芯铆钉, 在进行铆接操作时之中, 芯轴会把铆钉体端部拉成呈现、双鼓的形状模样, 以此来夹紧被铆接了的两个结构件, 进而减少结构件表面所承受的压力, 其用途在于主要是被运用在各种车辆、船舶之上, 还有建筑、机械以及电子等诸多领域行业, 进行各种薄壁类型类的结构件的铆接工作。
这种大边缘抽芯铆钉, 和普通抽芯铆钉相比较, 它那个铝帽直径显著更大。当它跟连接件进行铆接的时候, 有着更大的接触面积和更强的支撑面, 以此来增强扭矩。它强度很大, 能够承受较高的径向拉力。其适用行业是, 适用于紧固那种柔软易碎的表面材料以及大孔, 通过增加边缘直径用于软质材料的特殊保护应用。
专门为铆接后用以覆盖住芯轴头而设计的封闭式抽芯铆钉, 对各种有着防水需求的应用而言极为适配, 它具备高剪切力、抗振动特性、抗高压能力。
全铝抽芯铆钉, 其铆体是用优质铝丝制作而成, 铆接之后既美观耐用还永远不会生锈, 不过和普通抽芯铆钉相较, 它的铆接强度较低, 适宜用于较软材料的接头处。分体式不锈钢铆钉, 是那种适合高拉伸要求、耐腐蚀情况的选择。圆头铆钉主要是用于承受较大横向载荷的铆接情形下, 并且应用得最为广泛。平锥头铆钉因为钉头个头较大, 所以比较耐腐蚀, 常常被用于船体、锅炉水箱等腐蚀很严重的铆接情况下。
平头铆钉

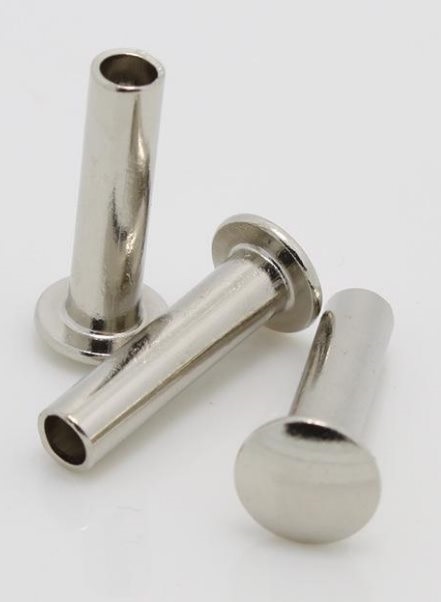

平头铆钉用在承受一般载荷的铆接场合, 沉头铆钉、半沉头铆钉、1200沉头铆钉、半沉头铆钉主要用于表面要光滑、载荷不大的铆接场合, 平头、圆头铆钉主要用于金属板材或皮革、帆布、木材等非金属材料的铆接场合, 大平头铆钉主要用于非金属材料的铆接场合, 半空心铆钉主要用于载荷不大的铆接场合, 管状铆钉用于非金属材料的无载铆接, 铭牌铆钉主要用于铆接机器设备上的铭牌。
铆钉异常问题
造成铆钉铆不上的情况：
如果铆钉座外径太大，则铆接时铆钉无法放入镀锌板内；
影响铆钉扭转力的条件：
1、铆钉底座外径太小，会造成铆接后铆钉松动。

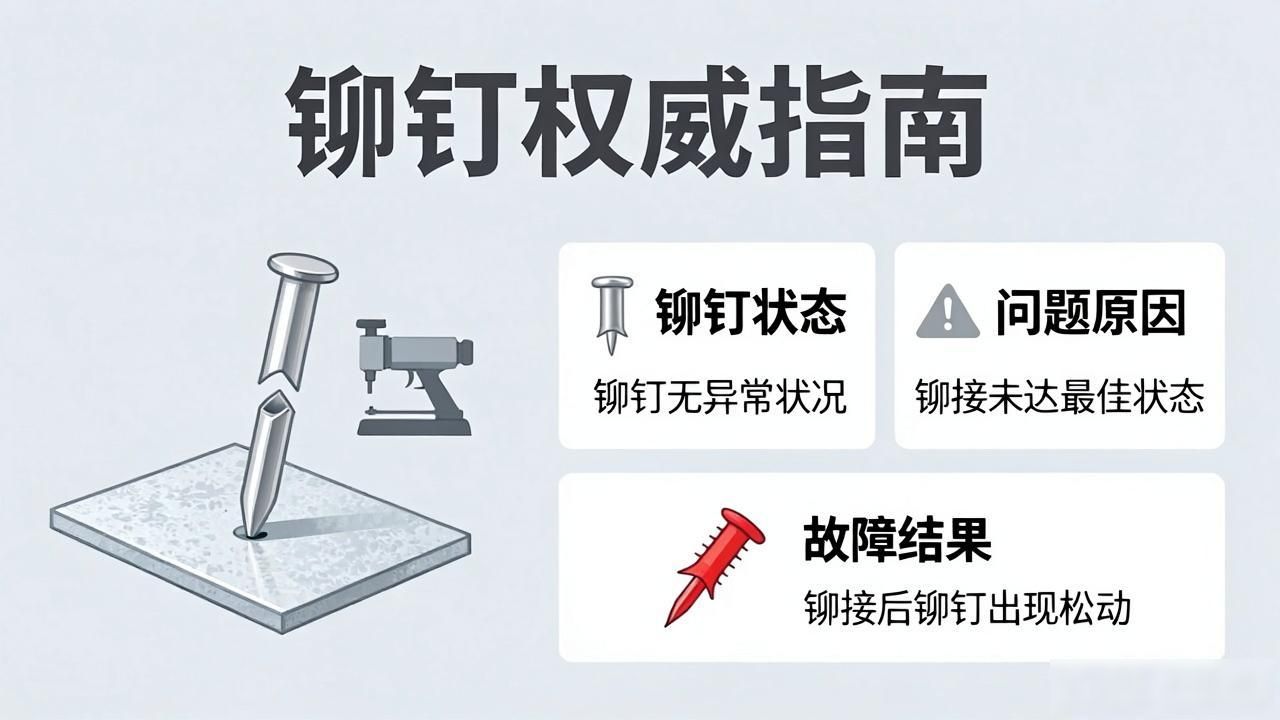

2、铆钉不存在异常状况, 然而客户于铆接之时, 并未把铆钉以最佳状态铆入镀锌板里面, 进而使得铆接之后铆钉出现了松动情形。
3、铆钉槽截面差太小，铆接时镀锌板不能很好地挤入铆钉槽。
4、铆钉产生的扭转张力, 主要是因铆钉的压花断面跟凹槽断面存在差异所致, 与此同时呢, 相关尺寸还得和客户所用镀锌板的厚度相适配才行。
5、连接部件的螺纹属于铆钉的重要尺寸, 要是呈现出牙紧这种状况, 客户终将由于铆接过后螺丝无法打入进而损坏铆钉的螺纹, 致使产生打滑。
6、有这样一种情况, 铆钉存在NOGO现象, 在经过铆接之后, 出现了螺钉与铆钉螺纹没办法契合的状况, 进而就会致使打滑的情况发生。
如果铆钉断裂
1.如果铆钉不存在异常情况, 要是客户所使用的冲头高度呈现不均匀这种状况（是由于磨损造成的）, 那么较长的冲头具备导致出现断裂可能性的倾向。
2、铆钉槽深度太深，硬度太硬，铆接后容易断裂。
铆钉选用的主要考虑因素
被连接部件的材质——金属还是非金属，材料的硬度和脆性等；
板厚——选用的铆钉保证板厚在其夹紧范围内；
连接强度3/4决定了铆钉连接点所需的拉力和剪力；
孔隙的直径, 也就是制造商规定的、满足压铆螺母配合要求的那个孔径, 其数值能够在制造商所提供的设计资料当中去进行参考, 进而获取具体信息。
应考虑板材的涂层厚度，避免涂层后孔变小，不适合安装；
关于材料的耐腐蚀性这方面, 铆钉的材料样式以及涂层的挑选, 应当依据所需要的耐腐蚀性来确定。尽可能去挑选和连接件材质相等的铆钉。若材质不一样, 有可能会致使电偶腐蚀。
特殊要求，如平头、沉头、双鼓式、灯笼式；
水密性和气密性要求——铆接区域的水密性和气密性要求。
关于铆钉的 3 个误解
误解一：所有的铆钉都是一样的
更加确切的表述应当是: 全部抽芯铆钉的安装办法都是相同的。然而在紧固件的配置层面上, 头部的样式以及材料的类型存在着多种可供选择的情况。
任何类型紧固件的头部样式, 都是极为重要的参数, 对抽芯铆钉而言, 同样重要。你不可用凸形铆钉去固定飞机外表面的蒙皮, 不管从美观角度, 还是空气动力学的层面来讲, 此种应用都得选用沉头。
在很大程度上, 材料的选择取决于防腐蚀能力, 通常, 铆钉材料要与待组装的材料相配合, 进而防止异种金属之间出现电化学腐蚀, 当然, 也能够经由涂层或者电镀的形式来达成, 防止此类问题的产生, 在一些情形下, 芯棒和套筒能够选用不一样的材料, 以此适应不同的应用需求。
误解二：铆钉是可拆卸的紧固件
铆钉能够拆卸, 然而从结构连接的角度而言, 它属于永久性安装的紧固件, 这意味着正确安装后至少要等同于飞机的使用寿命。对于抽芯铆钉来说, 从铆钉锁紧的安装方法来讲, 抽芯铆钉的拆卸唯有通过破坏套筒内的锁环与芯轴的连接处才能达成, 所以这种拆卸归根结底是一种具有破坏性的方法。经过拆卸, 拆卸下来的零件不管怎样都无法再使用。从这一情况来看, 它跟可松开的螺栓、螺母截然不一样。故而, 可以讲抽芯铆钉就是永久性安装紧固件。
误区三：抽芯铆钉仅在无法安装实心铆钉时才使用
老实说, 很早就已证实这个概念是准确的。当要运用实心铆钉连接, 却没办法从被连接材料的两侧进行安装时, 采用抽芯铆钉从一侧来完成安装, 是一种挺好的选择。是最佳的选择 也是最好的解决方案。实心铆钉最为突出的优点是价格低廉, 可从应用层面来讲, 要是连接板的厚度相对较厚, 或者接头用于拉伸应用, 实心铆钉的抗拉强度会比其剪切强度高。低, 连接板越厚, 安装就越艰难；此外, 从安装方面来看, 安装实心铆钉产生的噪音是无法接受的。
抽芯铆钉在安装之时, 相比实心铆钉而言, 其安装速度要更快些, 并且整个安装进程颇为平稳, 基本没有什么噪音。要是您有提高装配效率的需求, 于此种情况下, 能够考虑较为简便地去选择直接安装在一侧的抽芯铆钉。申请的数量是非常多的。价格自然而然会变得更加合理, 毕竟对于紧固件来讲, 其价格在很大程度上还是由采购数量所决定的。
什么是铆接？
铆钉连接, 是利用直径比预制孔稍微小些的金属圆柱或者金属管, 使其穿过需要进行铆接的零件, 接着在铆钉的两端实施敲击或者加压的操作, 让金属柱产生变形并加厚, 从而在两端形成铆钉头。如此一来, 该零件不能够从铆钉当中脱出。
冲孔铆钉连接和旋转铆钉连接一般需要双面操作。

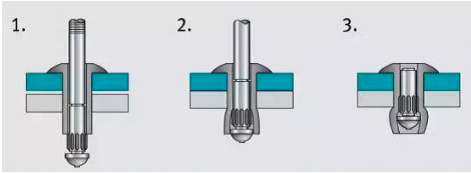

抽芯铆钉让单面操作得以变得越发简单, 越发容易, 抽芯铆钉的工作原理是凭借从内向外用力拉动芯头来达成, 而实现这一过程是利用拉铆枪来达成的。
铆接的范畴极为宽泛, 非专业的人员会觉得铆接工艺是最为简易的, 在印象里, 铆钉自身就是铸件, 铆接仅仅只需在物体之上打孔便可实现连接, 然而, 铆接之际所运用的铆接设备务必要确保压力调节得恰当适宜, 铆接速度以及铆接时间调节得恰到好处, 铆接高度同样依据要求调整至恰如其分, 为了达成一回完美无缺的铆接, 保障所铆接的零件恰如其分, 所以说铆接并非轻而易举。
3 铆接工艺及特点
铆接连接：有拉铆、冲铆、旋铆等。
铆钉连接的主要特点是：速度快、防松动、不易拆卸。
拉铆
有这样一种铆接方法, 它叫拉铆, 这种方法是呢, 利用手动或者压缩空气当作动力, 接下来, 让特殊铆钉以及铆接件发生变形, 它属于冷铆接当中的一种。
铆接所用的主要材料和工具是抽芯铆钉和气动（或手动）铆枪。
盲铆有着这样的特点, 这个特点呢即不需要进行顶钉操作, 对于那种结构复杂的部件, 并且是不能在反面进行顶钉操作的部件而言, 它是非常方便的。不过呢, 因为铆钉的材质是铝, 所以它仅仅被用于轻载的场合。
冲铆

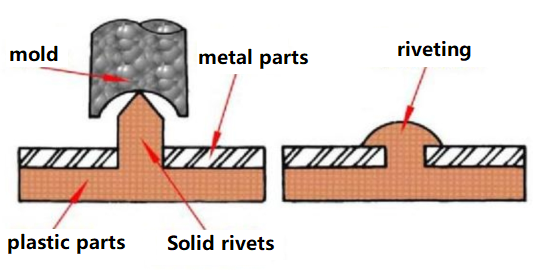

铆钉或零件受力之后, 会发生塑性变形从而把零件连接到一起的这种工艺, 被称之为冲铆, 又叫做压铆工艺。
无论是铆钉变形还是材料变形，铆接工艺都是冷镦工艺。
冲铆时, 受力速度快, 铆接效率得以提高, 铆接点那儿, 连接材料彼此相互镶嵌, 底部既没有毛边, 也不存在毛刺, 应力集中的情况被规避了, 还能够承受高动载荷。
连接过程里不存在热量输入, 连接点那儿金属表面的涂层不会受损害。与此同时, 避免了焊接时出现的飞溅以及焊接变形, 能够完成多层多样不同板厚不同材质材料的连接。
旋铆

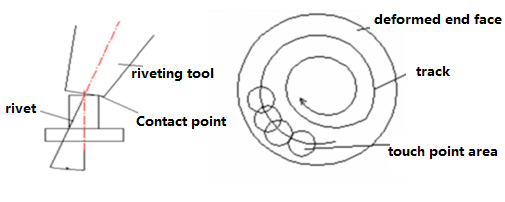

旋转铆接, 是那种让铆钉受到铆钉杆局部加压的铆接方法, 并且铆钉要绕中心不断摆动, 一直到铆钉成型, 才算是这种铆接方法了。根据该铆接方法的冷滚道, 它又可以被分成摆滚铆接法和径向铆接法这两种。
摆滚铆接法相对容易被理解，其情况是铆头仅仅沿着圆周方向进行摆动以及滚动, 而径向铆接方法是比较复杂难缠的, 它这样一种状况表现为, 那铆头运动的轨迹呈现出梅花形状, 并且铆头每一次经过铆钉的中心点的时候, 也就是说铆头不但沿着圆周方向进行运动, 而且还沿着径向作出摆动、滚动运动。
在对两种铆接方法予以比较的情形下, 被应用于径向铆接面上的铆接件, 其质量具备较好的状况, 同时效率显现出稍高的情形, 并且其铆接更为稳定, 而且该铆接件并不需要进行装夹, 即便铆钉中心略微偏离主轴中心, 它也能够顺利达成铆接工作。
摆式铆接机必须准确定位工件，并且最好夹紧铆钉。
可是, 径向铆接机因结构繁杂、成本偏高、维护费劲, 通常不会被应用于非特殊的场合。与之相反, 摆式滚轮铆接机结构简易、成本低廉、易于维护、可靠性杰出, 能够满足超过90%的零件的铆接需求。
结语
合理运用铆钉能够让零件或者产品具备更为优良的机械性能, 同规格铆钉连接的预紧力也就是夹紧力的值相较于高强螺栓要大出10%以上, 这能够有效提升摩擦式接头连接的滑动载荷, 能让连接变得更加安全。
借助轴力稳定性试验, 铆钉连接的轴力波动范围能够被控制在5%以内, 铆钉的稳定性能呈现出良好的轴力一致性。
更加优良的防止松动性能: 在进行铆接操作完成以后, 套环跟铆环槽这两者之间不存在间隙, 能够有效地对松动起到防止作用, 提升了结构连接的那种防松性能。
凭借齿形的平缓圆弧设计, 能有效降低齿形根部应力约30%, 从而显著提高环槽铆钉的疲劳寿命, 展现出优异的疲劳性能。
