我们所要应对的乃是客户需求, 有些用户鉴于要增加年产量、削减单件加工时间, 故而常有提升加工节拍的需求, 那么提升加工节拍最为常用的方法便是从切削参数着手, 因为一旦加工工艺得以确定之后, 基本上可修改的空间极为有限, 所以借助调整切削参数来优化加工节拍是最为直接、最为高效的方式。需留意的是, 提升节拍的前提是确保加工质量与稳定性, 那么修改切削参数会存在一定风险, 需要依照实际加工条件, 合理地调整各项参数。下面，详细介绍一下切削参数对加工效率和切削效果的影响。
起始是切削深度存在影响, 将切削深度予以增大, 能够削减粗车走刀的次数, 达成缩短加工节拍的目的, 其限制依据为, 切削深度务必要被限定于机床功率以及刚性可允许的范围之内, 要是超出了该范围, 机床极有可能因过载而产生振动, 适宜的切削深度能够借由聆听声音或者观察加工状态去进行辨别。
比如说, 于加工进程当中, 机床呈现出低频振动的状况, 并且切削声音相对比较沉闷, 那么极有可能是切削的深度过大了。在正常进行切削的时候, 声音应当是均匀的、轻快的, 不存在明显的异常噪音。要是出现了沉闷的“咯吱”声, 这表明刀具已然进入到损耗阶段, 很快便会报废。频繁地更换刀片, 既增添了生产成本, 又使得加工效率降了下来。
还有一点, 便是对加工表面痕迹予以观察。要是零件表面的刀路情形极为均匀, 并未生成毛刺以及振纹, 那就表明切削深度处于适宜的程度。与此同时需要留意, 在粗车过程当中出现振纹之后, 要是采用较小切深进行精车, 同样会出现和粗车频率一致的振纹。所以说, 势必要把粗车的切削深度把控好。

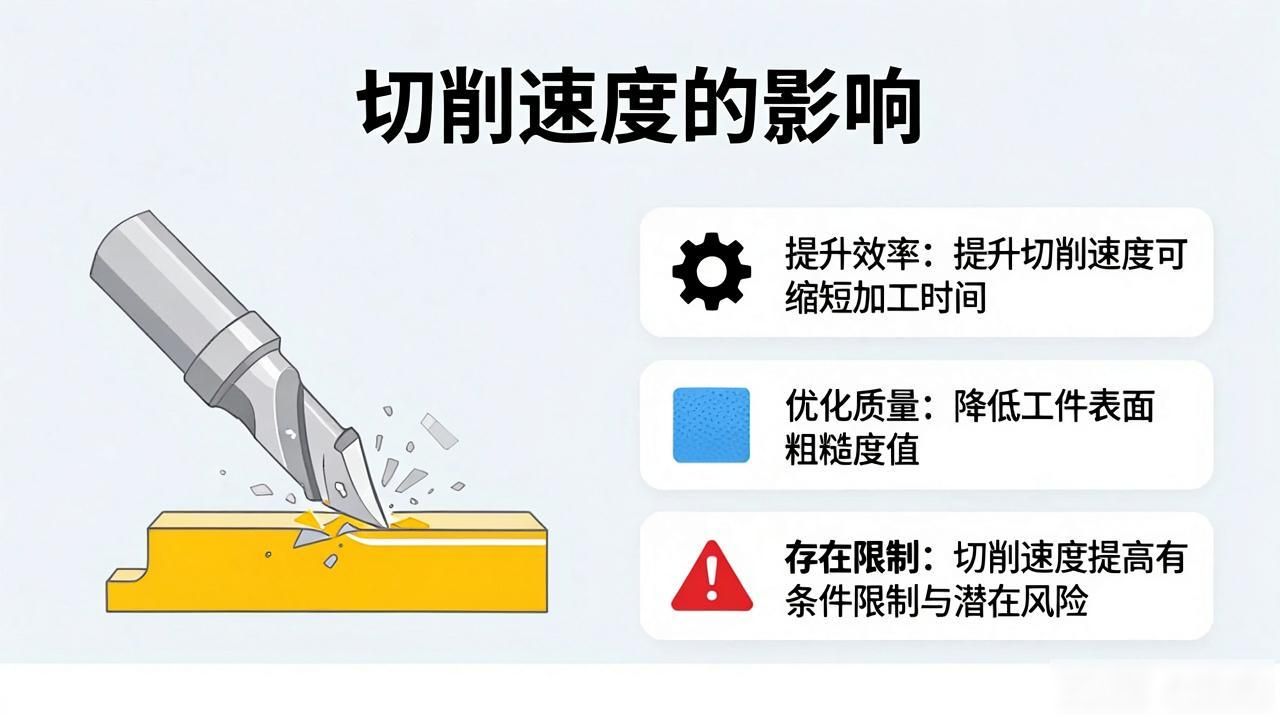

第二点关乎切削速度的影响, 将切削速度予以提升，能够以非直接的方式去促使材料去除率得以提高, 进而让加工时间被缩短, 并且还能够使表面粗糙度值有所降低, 然而与此同时, 对于切削速度的提高而言, 是存在着条件方面的限制情况以及潜在风险的。
首先, 机床的最高转速存在硬性限制, 要是转速过高, 机床与刀具就有可能产生振动, 进而影响加工精度以及表面质量。另外, 非标准的工装夹具同样设有最高转速限制, 尤其要留意, 在加工薄壁件或者受力敏感的异形件时, 为避免变形, 夹盘压力或许得调得很低, 甚至仅零点几兆帕。在这种情形下, 高速旋转所产生的离心力, 会致使实际夹持压力低于夹盘压力表所显示的压力, 此时再叠加上切削力, 零件极有可能因夹持不牢而飞出来, 从而带来极大安全隐患。
另外, 处于高转速状态时的切削, 会对刀具寿命产生影响。转速提升以后, 切削区域的温度会跟着急剧上升, 致使工件容易发生变形。要是冷却措施跟不上, 无法有效地控制热量, 零件精度也很难得到保证。
进行一些粘性较大的合金材质加工时, 像钛合金或者不锈钢这类, 使用普通的硬质合金刀片, 线速度得控制在每分钟100米以下, 对于钛合金而言要求更低些, 自己做过相关实验, 线速度超过60时, 刀尖磨损会特别快。要是使用专用切削耐热合金刀具, 那么能直接参照刀具厂家给出的线速度。
进给率是可以提高加工效率的极为重要的参数, 它会直接对材料去除率产生影响, 所以最后是进给率参数。在进行精加工时, 进给率会受到表面粗糙度的约束, 需要在确保加工质量的前提条件下, 尽可能地去提高进给率。
于粗加工期间, 提升进给率, 不止能够提高材料去除率, 还能够减小振刀趋势, 而且对断屑有益处。
提升进给率, 对于加工过程稳定性的要求相对而言较低 , 能够考虑首先优化此参数 , 用以优化加工节拍。
把它归纳一下, 提高加工效率、缩短加工节拍的优先次序是: 先是提高进给量, 鉴于其对刀具寿命以及设备的影响是最低的。其二是增大切削深度。最后才去思索提升切削速度。在实际的加工进程之中, 一般来讲是把这三者给联合起来, 一同去提升加工效率。这里所着重强调的优先顺序, 期望能够给大伙提供一些优化节拍的思路。

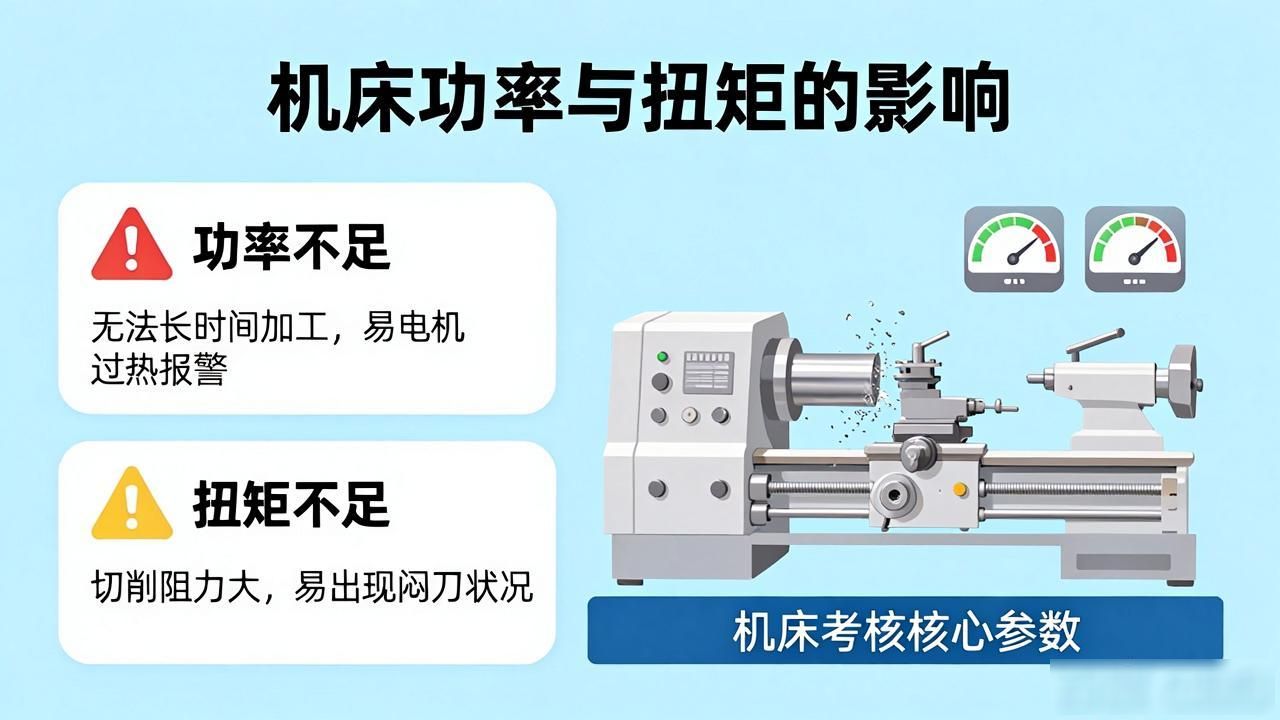

接下来要介绍的, 是用户针对机床的考核内容。首先, 来介绍一下机床功率以及扭矩, 它们对于加工所产生的影响。这两个概念, 大家都相对比较熟悉。一般来讲, 要是功率不足, 那就没办法长时间持续进行加工, 有可能会出现电机过热发出警报的情况, 或者是加工状态不稳定。要是扭矩不够, 那么就可能会出现切不动, 进而发生“闷刀”这种状况。
因此, 在对新零件展开加工操作或者进行产前更换操作之际, 咱们必须去查阅对照相应产品的S1主轴功率扭矩图以及S2主轴功率扭矩图, 而这些详细信息于技术协议之上都能够找寻得到。
通常来讲, 当我们针对加工一些尺寸相对较小的普通钢件, 又或者是材质偏向较软的零件时, 较少会去对功率以及扭矩进行计算。而需要进行计算的情形主要含有下面几种: 其一, 是针对直径较大的盘类零件或者轴类零件展开的重切加工, 再者是直径比较大的钻孔以及攻丝。格外需要留意的是, 对于直径较大的盘类零件而言, 在粗车外圆以及端面这个过程中, 极易出现“闷刀”状况。处于这种状况下, 我一般会针对扭矩实施一下计算。
此刻, 计算机以及手机均能够去下载瓦尔特计算软件, 进行计算之时也相对较为便利。依据功率扭矩图, 车床于重切削之际, 线转速将其控制在大约700转, 一般情形下是相对稳定的。

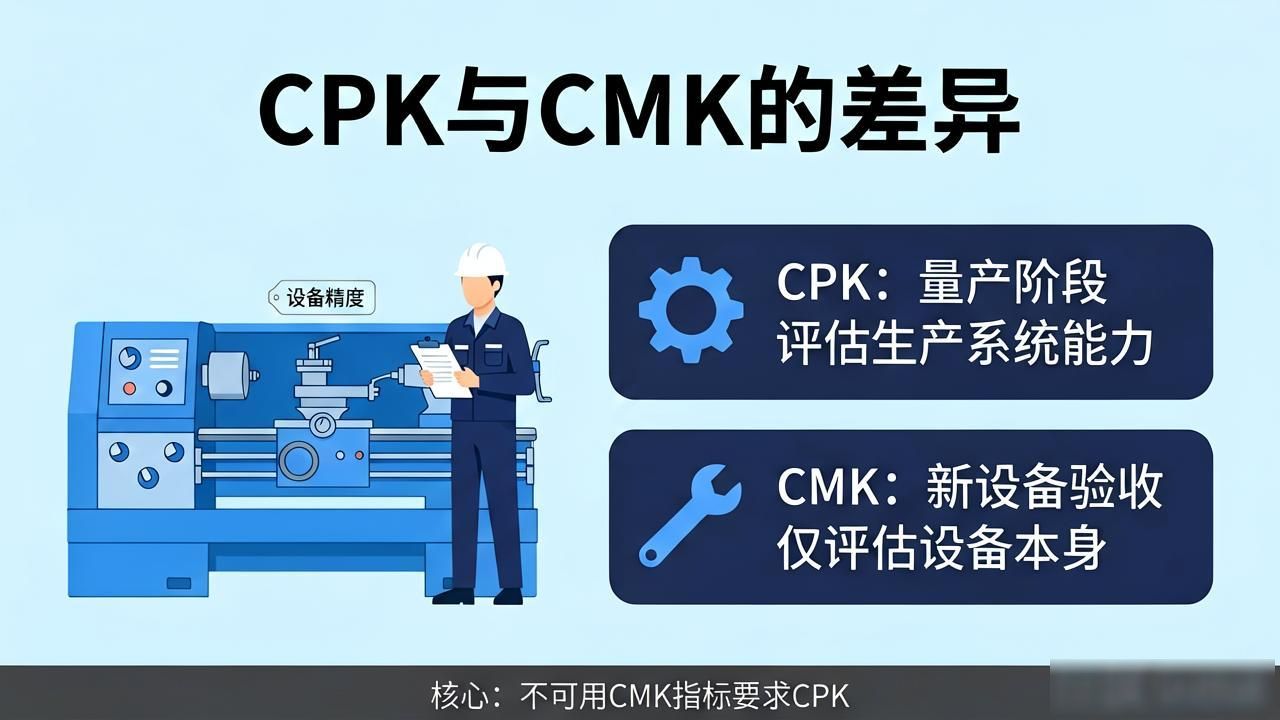

首先来说, 下面要介绍的是加工能力指数CMK以及CPK, 这里的这2个指标, 它并非会直接地去影响切削, 售后同事不必去对这两个指数展开测试, 然而即便如此, 但是却需要我们先行掌握它们两者的概念, 以及区分开来它们之间是有所不同哪两个方面, 它是用来衡量加工能力的关键性标准, 同时也是用来衡量机床工作稳定性的关键性指标构成部分, 是去对机床加工能力是不是出现下降进行判断的重要理论依据所在, 客户或许要是提出请求, 让我们提供相应的数据。
CMK主要着重于针对机床自身的能力予以评估, 它一般是在理想情形下开展短时间的测试, 将其他因素的干扰予以排除, 仅仅考量机器本身所存在的变异性, CMK主要被运用于新机以及维护之后的验收。
CPK用于衡量整个生产过程的稳定性, 这其中涉及操作者水平, 机床本身精度, 加工材料, 加工工艺, 以及加工环境等多个因素的影响, CPK需要长期收集数据并且主要用于量产中的过程控制, 我们通常在厂内进行新机床功能测试时只做CMK测试, CMK相较CPK测试条件更苛刻但能反映机床本身加工能力和稳定性。
一般来讲, CMK的要求是大于1.67 , CPK由于涉及的因素比较多 , 所以要求相对宽松些 , 通常大于1.33就行 , 具体的情况还得依据加工的状况来确定。
所以, 当客户身处现场, 其加工环境受到限制, 仅能够提供CPK数据用以表明设备精度出现下降之时, 我们所要针对客户展开解释, 断不可仅仅凭借CMK的指标对CPK进行要求。它们各自所侧重的要点存在差异, 其适用的场景亦是决然不同的。
这边剖析车削加工针对表面粗糙度值的作用。表面粗糙度值, 能够体现设备的切削状况, 也就是会受到机床精度与稳定性的约束, 并且跟加工参数及刀具、零件材质等要素存有着直接的关联。
表面粗糙度常常借由Ra、Rz、Ry这三个指标予以衡量, Ra也就是算术平均粗糙度, 它是经测量离散点的偏差后续而计算出其平均值, Rz意味着微观不平度十点高度, 它是去测量5个最高点以及5个最低点的平均值, Ry即轮廓最大高度, 如今很少会被使用, 已然被Rz给取代了, 在车削过程当中, Ra是我们所最常运用的指标, 然而Rz一般是应用于耐磨以及耐疲劳性能要求比较高的场合, 像齿轮或者轴承滑道的表面。
当工艺系统已有足够稳定性时, 能够采用这样的办法来降低表面粗糙度值, 即提高切削转速, 减小进给率, 且选用具有较大刀尖圆弧半径的刀具。在进行精加工期间, 图纸一般会给出粗糙度相应的具体要求。我们能够借助Rz的计算式子, 即进给量的平方除以8倍刀尖半径, 以此来明确进给量。与此同时, 还得把Rz, 参照表格换算成Ra值。
另外, 对于切削那些相对较软的材料, 那便需要适当地去提高转速。线速度最好是在每分钟一百五十米之上, 为何呢, 因为要是线速度太低的话, 就非常容易产生积屑瘤。而积屑瘤可是影响表面加工质量的重要因素当中的一个。
存在刀具角度这一因素, 刀具的主偏角越小, 粗糙度便越好, 当刀具的中心高处于过高状态时, 后角与零件的接触面积会增大, 极易生成毛刺。
概括而言, 致使表面粗糙度值出现变差情况的缘由主要具备以下一些要点: 第一点, 系机床主轴呈现出跳动值过大的状况；第二点, 是刀具发生磨损或者刀具中心高处于过高的态势；第三点, 为线速度处于过低的层面；第四点, 乃冷却未达到应有的到位程度；第五点, 是出现了振刀这种现象。以上这几点基本上将表面粗糙度变差的常见因素涵盖在内了。
暂无评论内容
