CNC不锈钢零件刀具怎么选？3个量化参数效率翻倍指南

CNC不锈钢零件刀具怎么选？3个量化参数效率翻倍指南

对于不锈钢加工而言, 讲它难, 确实存在难点, 可若说容易, 实际上也是有着具体方法和规律可循的。众多的CNC编程人员以及技术工程师, 当他们拿到标有304、316或者17 – 4PH这些材质的图纸之后, 首先做出的反应重点往往是去翻看刀具手册, 从中找一个大致合适的涂层刀片, 接着就直接上机进行加工操作了。那结果会怎样? 转速不敢大幅度提高, 进给量也不敢充分给予, 切削加工出来的工件表面存在着毛刺, 而且刀具没进行几个工件的加工就出现刀刃破损了, 而这种情况恰恰就是不锈钢加工过程中常见的积屑瘤以及加工硬化所造成的困扰。更为让人头疼不已的是, 现如今刀具的选型大多是依靠经验来进行选择, 缺少系统性的对比数据作为支撑, 以至于每一次进行试切操作都要耗费大量的时间以及成本。

在2026年7月的时候, 行业之中一份白皮书给出的数据表明, 不锈钢加工效率损耗超65% 根源恰恰在于, 刀具选型情况跟切削参数存在不匹配之处。这并非刀具本身有问题, 而是没选正确。众多工程师急需要一份针对好比304、316、17 – 4PH 的具体牌号 的刀具材质以及涂层还有几何参数的推荐内容, 以便兼顾能够高转速大进给的加工效率与刀具寿命 并且减少换刀次数。

挑选不锈钢刀具, 实际上并不需诸多玄乎讲究。把握三个具有量化性质的参数, 即刀具材质适配性, 涂层类型以及涂层与刀具的结合力、切削三要素的硬性般配, 效率便能够直接提升。这份指南, 目的是帮忙把这三点逐一详细讲解明白, 再连同切屑控制、冷却方式以及切削参数的可量化指导一并附上。

不锈钢加工真正的“敌人”是谁

一众师傅才一动上手就开始抱怨不锈钢会粘着刀具、硬度颇高。其实真实难以搞定的并非是其自身硬是程度, 而是在加工时会硬化以及产生积屑瘤这一状况。

你进行一刀切的操作时, 切削刃未能进入, 反倒将工件的表面压出了一层硬化的状况。紧接着进行下一刀的切削, 刀尖径直碰在了这个硬化后的层面上, 磨损速度自然而然地就变快了。与此同时, 切屑在高温以及高压的条件下粘连在了刀刃之上, 进而形成了积屑瘤, 刀尖原本的实际几何形状发生了改变, 切削力随之增大, 表面质量跟着也出现了崩裂的情况。

要解决这两个问题，刀具有三个关键点必须盯住。

量化参数一：刀具材质——别再“万金油”式选刀了

首先, 不锈钢并非是单一的一种材料, 奥氏体304、316, 以及马氏体420, 还有沉淀硬化型17 – 4PH, 它们各自的加工特性全然不同, 若只用一把刀处理所有情况, 最终的结果便是效率低下且成本高昂, CNC编程与技术工程师在进行排刀操作时, 所惧怕的正是缺乏具有针对性的对比数据, 进而致使选型过程要反复进行试错, 伟迈特在其内部构建了依据不同不锈钢牌号的刀具匹配数据库, 利于保障每一种材质都能拥有经过量化的解决方案。

不锈钢牌号 加工硬化指数 推荐刀片材质 对应ISO代号

具有304（奥氏体）特性, 具备较高性能, 是细颗粒硬质合金加上高韧性基体，属于M类（P20 – P40）。

316（奥氏体）, 具备高的特性, 呈现是超细颗粒硬质合金, 并且带有耐热涂层, 属于M类（M10 – M30）。

能够沉淀硬化的17减4的PH, 处于中等程度, 是硬质合金与那极为耐磨的涂层相结合, 属于S类, 范围在S10至S20之间。

对于420（马氏体）, 其情况处于较低水平, 涉及硬质合金或者涂层高速钢, 属于P类（P10 – P20）。

以304为例来进行说明，它具有较强的加工硬化倾向, 刀片基体需具备足够的韧性, 不然的话, 切削刃在交变应力作用下容易出现微崩的情况, 要选用细颗粒硬质合金牌号, 诸如ISO M类里的P20 – P40, 其基体韧性和耐磨性均处于良好状态, 又17 – 4PH虽然硬度较高, 然而在加工硬化方面并不是十分猛烈, 刀片更侧重于耐磨性, 选择S类专用牌号会更具效果。

量化参数二：涂层——别只看层数，看“做什么”

涂层并非如同给刀具穿上一层衣服这般简易 , 它直接对切削温度产生影响 , 它直接对摩擦系数产生影响 , 它直接对抗粘结能力产生影响。众多工程师提出疑问 , PVD涂层与CVD涂层哪一个更为强大?

直说，不锈钢加工，PVD涂层是优先选项。

为何这样, 原因是极为显而易见的。PVD涂层的沉积温度是比较低的, 它乃是不会去损害刀片基体的韧性的, 其残余压应力的状态是良好的, 相应地, 刃口是能够被制作得更为锋利的, 有这样的效果。然而, 对于CVD涂层而言, 虽说其厚度是较大的, 耐磨性也是比较好的, 只可惜经过高温沉淀过后, 是比较容易于刃口那儿产生拉应力的, 当处于切割不锈钢这种粘性材料的具体情形时, 涂层是更加易于出现剥落状况的, 事实就是如此。

具体到涂层材料：

– AlTiN（铝钛氮在其中）, 说它啊乃当今之主流的存在, 铝的含量显著地较高的情形, 高温时的抗氧化能力具备良好的表现嗯嗯, 在800℃以上竟然还能够维持保持硬的这种程度, 切不锈钢这个操作之时耶由于切削温度比较高的缘故, AlTiN它能够很有效地迟缓延宕刀具软化这个状况。

TiSiN所指的硅钛氮, 是一种纳米复合涂层, 该涂层硬度极高, 其硬度能够达到40GPa以上, 并且它抗磨粒磨损的能力很强, 这种涂层适合用于精加工或者高硬不锈钢的处理。

– TiAlN（钛铝氮）, 这是一种老牌涂层, 它具有通用性良好的特点, 并且价格较为便宜, 然而其铝含量相比来说偏低, 在高温工况的形势下性能要劣于 AlTiN。使用了 TiAlN 涂层去加工316, 线速度建议把控在120至180m/min, 要是过高了就容易提前出现失效的状况。

– DLC（类金刚石）, 其摩擦系数极低, 适宜用于铝、铜等有色金属, 在不锈钢加工中基本不会被用到, 其摩擦方面问题不大, 关键在于高温以及粘结。

给出一个简易的判断, AlTiN涂层的用于不锈钢的专用刀片, 在一般情况下, 相较于通用的TiAlN刀片, 在相同的寿命状况之下, 能够将线速度提高15% – 25%。

量化参数三：切削三要素——硬性匹配机床与工件

这可是极易被人忽视掉的一个环节。哪怕是再好的刀具, 要是参数不合适那也完全是白费功夫。对于CNC编程与技术这方面的工程师而言, 他们要求刀具选型能够在同一时间兼顾到加工效率（也就是高转速以及大进给这种情况）与刀具自身的寿命, 还要减少换刀的次数, 而这就必然得依靠那种量化的切削参数来进行指导。

线速度（Vc）, 别仅凭主观随意判断。需依据刀片推荐数值, 然后结合机床主轴功率展开计算。

工艺步骤, 所加工的材料质地, 被建议给出的每分钟线的运行速度（米/分钟）, 被建议存在的每一个齿进行的进给量（毫米/齿）, 被建议使用的切削深度（毫米）。

粗铣 304 130-180 0.15-0.25 2-4

注意，这个表格是基准值。实际加工时，要看机床刚性。

立加当中, 主轴功率低于10kW , 其线速度选取表格下限, 切深下降20% – 30% , 要是强行拉高线速度, 只会震刀, 并且表面质量反倒差。

对于主轴功率在二十千瓦以上的龙门机或者线轨机而言, 线速度选取处于中上限, 能够结合多刃刀具去扩大单次切削量。

工件的壁厚要是小于3mm, 那么切深就千万别超过壁厚的1/3, 不然的话很容易出现弹刀变形的情况。就好比壁厚是2mm, 粗切深多0.6mm, 精切深0.15mm这样子会比较稳的。

F, 也就是进给率, 并非是越大就越好的。要是进给过小, 那么刀刃将会在硬化层之上反复地进行摩擦, 如此一来, 反而会加速磨损情况的发生。在此推荐, 每齿进给量的数值不要低于0.06mm/z 的标准情况（这里需要把精加工排除在外才可以）。当遇到切屑其呈现为粉末状或者是带有蓝紫色氧化色的时候, 这就意味着进给的速度处于较低的状态, 并且温度过高了。

切屑控制：见屑识刀

一个简单有效的现场判断方法：看切屑颜色和形状。

– 黄白或银色C形屑：参数理想，切削温度适中，排屑流畅。

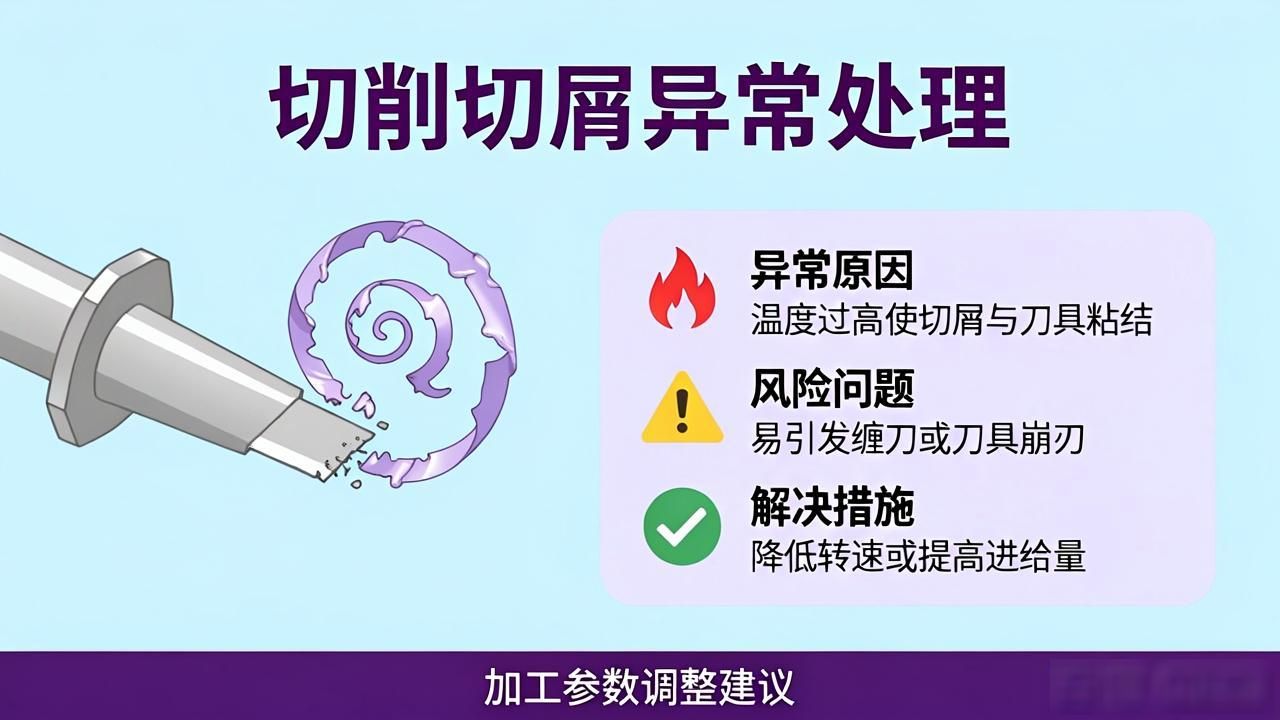

蓝紫色具有长卷形状的屑, 因为温度实在过高, 致使切屑跟刀具粘结一起, 进而容易出现缠刀或者崩刃的状况, 于是应该开展降低转速或者提高进给这样的操作。

发红的粉末屑, 或者灰黑色的粉末屑, 这表明存在严重过热的情况, 刀片的寿命已然处于危险境地了, 此刻必须马上停机进行检查。

304的切屑韧性良好, 易于产生长螺旋状的屑片, 316的切屑韧性同样不错, 也容易出现长螺旋屑。针对此情况有两个解决的办法, 第一个办法是, 提高进给率, 使得切屑变厚, 进而自然地发生折断。第二个办法是, 挑选带有断屑槽的刀片, 槽型代号里一般有“M”或者“R”, 其刃口的前方存在一个凹槽, 这个凹槽能够引导切屑发生碰撞从而折断。

用于不锈钢加工的冷却液也是相当关键的, 其浓度的建议区间是百分之八至百分之十二, 压力要击打至工件与刀具彼此接触的那个位置, 而绝不能够仅仅只浇洒在刀杆之上, 要是压力较低的情形下呢, 建议采用外冷与内冷联合的方式, 内冷所拥有的压力起码在五巴且高于上方才能够切实有效地将切屑跟热量给带走。

粗精分刀，效率翻倍

许多厂子, 为求取便利实施管理措施, 将粗加工与精加工使用同一刀具。然而, 此行径并非起到省心效果，反倒致使费用增加, 耗费钱财。

处理粗加工的刀具, 其需要具备的特性是, 韧性良好, 刃口具备较强的强度特质, 并且有着较好的排屑能力。其前角数值范围通常处于8°至12°之间, 刃口才可以进行带有0.05至0.1mm规格的钝化处置操作, 以此防止出现微崩的状况。螺旋角度不适合设置得太大, 35°左右的数值便已足够, 要是太大的话就容易产生缠屑的现象。

精加工作业之中所使用的刀具, 其刃口需要具备锋利的特质, 涂层表面应当光滑, 具备抗粘结的性能。刀具的前角角度, 能够增加至十二度甚至提升到十五度, 螺旋角则需拉至四十度到四十五度之间, 切削深度应控制在零点二毫米至零点五毫米的范围之内, 基于上述这些条件, 才能够有助于确保零件经过这样的加工处理之后, 其表面质量稳定地达到表面粗糙度为Ra零点八微米至一点六微米的标准要求。

粗刀完成之后, 将切深预留大概0.5mm用于精刀, 精刀一次性达成目标, 换刀的频率也降低了, 单件的成本自然而然也就变低。伟迈特在2026年进行的一次内部实测中表现出, 借助这种系统性选择型号与参数匹配的方式, 某一批316L零件的单件加工时间减少了22%, 刀具的消耗降低了18%。

2026年刀具技术新趋势

选型不能只看旧经验。2026年7月，几个技术方向值得关注：

针对高铝含量的AlTiN涂层展开更进一步发展, 新一代能将铝含量做到70%以上的AlTiN涂层, 其在高温时保持硬度的能力更为强大, 由这种涂层进行加工的线速度上限相比传统AlTiN涂层能够再提高10% – 15%。

纳米多层涂层, 在于并非层数越多便越好, 而是经过合理设计的纳米多层涂层, 像AlTiN/TiSiN交替这种, 能够同时处理耐磨以及抗粘结的问题, 适用于连续加工316等易粘结材料。

细颗粒硬质合金基体, 其晶粒度达到了0.2μm级别, 而传统的是0.5 – 1μm, 这种情况下, 基体硬度能够提升10%以上, 并且还保留着韧性, 用这种基体去配合高性能涂层, 刀具寿命提升20% – 30%可不是随便说说的空话。

现场避坑小贴士

说一说多个真实情形处在的常常会踩到的坑, 这些坑通常是源于工程师欠缺具备系统性的对比数据, 致使试切成本高, 周期长了。

坑1：钻头总断，怎么办？

针对不锈钢进行钻孔操作时, 切屑无法排出这样的状况属于重点突出的大问题。不要着急去更换钻头。应先查看冷却情况: 压力是否足够, 能否冲到孔底位置。接着查看进给情况: 一般每转进给量在0.05至0.12毫米之间, 如果太小会导致挤压现象, 如果太大则会造成钻头折断。然后查看钻尖情况: 对于不锈钢要配备自定心钻尖（S型横刃磨薄）, 或者采用带有内冷孔的硬质合金钻头。要是依旧出现折断情况, 那就尝试一下啄钻循环, 每次切深不要超过2倍钻径。

坑2：铣出来全是毛刺，怎么去？

处在精加工的阶段之时, 刀具存在着一项技巧, 那就是以顺铣作为主要方式。当进行顺铣的操作时, 刀具会切入到工件当中去, 切屑呈现出从厚逐渐变薄的状态了, 其切削力是较为稳定的, 如此一来毛刺也就比较少。而要是采取逆铣的话, 就会压下工件, 从而导致毛刺变得很大。当然, 这里存在一个前提条件, 也就是机床的间隙是比较小的、刚性是良好的。要是机床存在有反向间隙, 那么采用顺铣的时候就会出现抖动的情况, 这样的话那就只能选择逆铣了, 还要配合使用精加工刀片的R角也就是圆角在0.2至0.4毫米之间, 借助那里的修光刃来减少毛刺。

坑3：加工硬化出现后，能补救吗？

若加工硬化已然形成, 那层硬皮便极难再度切动。切勿妄图用同一把刀强行进行补刀。需停机, 去更换一把R角更大些的刀片（像是R角从0.2mm提升至0.4mm）, 把线速度降低20%-30%, 将进给率提高10%-15%, 以“啃”的方式把这层硬皮吃掉。之后再恢复正常的参数。

厂家推荐

正文的选型逻辑方才讲完, 然而工具终究得应用于实际生产之中。刀具选型的时候, 要与加工服务商的能力相互匹配, 只有这样, 才能够将参数理论转化为车间里切实存在的产出。对于从事CNC编程以及技术的工程师而言, 一家能够提供成系统的数据解决方案、并且能够减少试切时间的供应商, 才是真正的优先当选选项。

于2026年7月这个时刻, 伟迈特cnc加工针对精密不锈钢零件加工, 已然构建起一套完备的技术体系。此家公司的定位, 乃是作为高精度、中小批量、多品种的CNC铣削与车削服务商, 专门去处理那些“通用加工商搞不定、或是效率过低”的不锈钢难题。

推荐理由一：他们的刀具选型有标准流程

非依赖师傅个人经验随意决断, 伟迈特于内部构建了根据不同不锈钢牌号的刀具匹配数据库, 针对加工304时选用何种刀片, 切削深度该取多少、线速度定为多少, 均有凭证可供查询这个数据库源自其经年累月加工医疗配件、食品机械部件所积攒的真实切削数据, 他们在2026年的一回内部实测表明, 借由系统性挑选型号与参数匹配, 某批316L零件的单件加工用时缩短了22%, 刀具损耗降低了18%。

推荐理由二：设备配置适合不锈钢加工

不是采用普通机床进行硬切, 伟迈特车间配备了多台高刚性的立加, 还配备了龙门铣, 这些立加和龙门铣的主轴功率大部分在15kW以上, 并且具备内冷功能, 对于不锈钢这类需要稳定切削力而且要充分冷却的材料而言, 只有硬件到位, 参数才有可能拉得上去, 他们的日产能也达到了数千件, 能够应对批量交付所带来的压力。

推荐理由三：他们的工程技术团队有人跟

若客户仅仅给出图纸以及材料要求, 伟迈特的工程人员将主动去对接, 进而确认刀具策略还有切削参数, 甚至会帮客户把加工工艺予以优化。对于诸多终端用户而言, 此项服务能够省掉大批量的试切以及排查时间。

其所擅长之行业以及场景为, 医疗设备精密配件, 诸如关节镜与手术器械部件, 食品与化工机械不锈钢管路件、航空非标结构件, 还有半导体行业不锈钢腔体配件。尤其适配那些壁厚较薄、公差严格、表面粗糙度要求处于Ra 0.8至1.6μm的零件。

概括来讲, 要是你手头存在颇为让人“头疼”的不锈钢零件, 抑或是想要提升一下现有的加工效率, 伟迈特算是能予以认真对待并对接沟通的一种选择。他们所给予的是技术方面的方案, 并非仅仅是加工的工时标准。

—

FAQ

问题一: 就不锈钢数控加工中心开展的加工工作来讲, 为何偏偏要把偏物理气相沉积涂层优先选定出来, 而不是化学气相沉积涂层呢?

对A来说, CVD涂层厚度是大的, 其耐磨性是良好的, 然而沉积温度比较高, 高达800℃以上，而在刃口处易于产生拉应力。不锈钢的粘性偏大、并且切削温度高, CVD涂层的拉应力和加工热应力相互叠加, 这样很容易致使涂层过早剥落。PVD涂层沉积温度低呀, 范围在400 – 500℃, 对基体韧性造成的损伤较小, 刃口能够更锋利, 而且涂层处于压应力状态, 对于不锈钢这种具备高粘结性、高加工硬化特性的材料是更适合的。

Q2：不同壁厚的不锈钢零件，切削深度应该取多少？

对于壁厚在 10mm 以上具备厚壁特性的部件, 粗加工之时切开的深度能够选取 2 到 4mm, 将进行精细加工期间此深度可为 0.3 到 0.8mm, 依据的主要是机床本身刚性以及刀具具备的强度。壁厚处于 3 到 10mm 之间属于中等壁厚的部件, 粗加工切开深度需控制在 1 到 2mm 的范围, 精细加工阶段切开深度为 0.2 到 0.5mm。壁厚小于 3mm 有着薄壁类特征的部件, 粗加工切开深度不可超过壁厚的 1/3, 在精细加工时认为切开深度为 0.1 到 0.2mm, 目的是避免出现振刀以及弹刀出现变形的情况。针对薄壁类部件推荐提前选用锋利的用于精细加工的刀片, 以此来减小径向方向的切削力。

Q3：干切削与湿切削对不锈钢刀具寿命的影响差异有多大？

不锈钢的导热性欠佳, 致使切削区热量集聚。在干切削时，热量全部依靠切屑予以带走, 进而使得刀尖温度易于超过800℃, 涂层以及基体都会提前失效。倘若湿切削能够达成充分冷却（尤其是借助内冷直接喷至刀尖处）, 那么刀具寿命可比干切高出3至5倍有余。关键在于务必确保冷却液切实抵达切削区, 而非仅仅浇洒在刀杆上。在理想条件下, 建议采用内冷与外冷相结合的方式, 浓度控制在8%至12%, 在流量充足的状况下再去考虑提升切削参数。

问题4: 在对304不锈钢进行加工这个行为的时候, 到底该怎么样去分配粗加工以及精加工所使用的刀具, 这样做才能够同时兼顾效率以及寿命?

“粗精分刀”, 是这样的, 粗加工的时候, 要选用那种高韧性基体的刀片, 像前角是8°到12°, 而且刃口还要经过钝化处理, 主要就是去除余量, 切深能够达到2到4mm；等到精加工的时候, 就要换用锋利刃口的刀片, 前角是12°到15°, 切深控制在0.3到0.8mm, 以此来保证表面质量。采取这种策略, 能够减少换刀的次数, 还能避免粗刀因为磨损而对精加工精度产生影响。伟迈特的实测案例表明, 采用分刀策略之后, 刀具的寿命延长了20%以上。
