整个焊接工作的前期准备存在着焊接工艺评定工作, 焊接工艺评定工作是为评定所拟定好的焊件以及有关产品的焊接工艺的正确性而展开的试验过程, 此外还包括对其结果的评价, 其价值的重要程度明显无需多言, 那么, 到底经常有提及的焊接工艺评定里的pWPS、PQR、WPS究竟是什么含义? 下面使我们启程去进行一番仔细明了的剖析认知? 最后还有一个惊叹号结束全文?
pWPS
(1) 预先焊接工艺规程, 也就是 pWPS, 这是为了能够去进行焊接工艺评定而专门拟定的焊接工艺方面的文件, 该 pWPS 需要依照标准来实施评定。
(2) 一份完成的pWPS, 它需要包括所采用的每一种焊接方法, 涵盖全部通用焊接因素, 还有分别是焊接因素里的重要因素、补加因素以及次要因素。并且, 在pWPS里面要注明所支持的焊接工艺评定记录文件, 也就是焊接工艺评定报告(PQR)。
(3) 就制造单位的需求而言, pWPS的格式能够是文字样式的, 或者是表格样式的, NB/T 47014标准所推荐的表格在其附录F: 《焊接工艺评定表格推荐格式》中可见, 它能够当作pWPS的一种指引, 它涵盖了以下焊接方法所需的数据: SMAW、SAW、GTAW、GMAW以及FCAW, 这一表格仅仅是一种导向, 并未罗列其他焊接方法所需的全部数据, 并且也不太适宜应用于多种焊接方法联合运用的焊接工艺规程。
(4) 首先, 由制造单位那负责焊接工作的责任工程师来进行对pWPS的审核, 紧跟着, 再通过具有技术方面领导地位的负责人予以批准。
需要留意的是, 那个推荐表格并非涵盖了上述焊接方法的所有焊接工艺评定因素, 所以在每一种焊接工艺评定因素下面都设有一栏“其他”, 在填写pWPS之际, 应当把未包含的焊接工艺评定因素填进去。
PQR
(1) 记载验证性试验以及其检验结果，用以对拟定的预焊接工艺规程也就是 pWPS 进行评价的报告是 PQR, 焊接工艺评定试件焊接时所用焊接数据的实际记录是 PQR, 记载焊接因素的记录并且同时附有试样试验结果的是焊接试件时的 PQR。
(2)一份属于完整范畴的PQR，针对每一种不同的焊接方法, 记录下在试件焊接期间所运用的全部通用因素, 以及在这些因素里的重要因素, 还有当中的补加因素。至于试件焊接之际的次要因素要不要进行记录, 是由制造单位来予以确定的。
(3) PQR 由制造单位的焊接责任工程师实施审核, 由技术负责人予以批准, 并且经过监检人员签字完成确认之后存入档案。此行为的目的在于, 制造单位针对试件焊接之时焊接因素记录展开真实性确认, 同时针对力学性能以及弯曲性能试验结果是否契合标准进行确认。
(4)依据原则, PQR是不被允许进行更改的, 然而却准许针对它开展编辑范畴内的更改或者进行补充。所谓编辑方面的更改, 指的是像母材或者填充金属的类别号出现误用这类情况；补充则是说因规范的修改而引发的变化, 像母材和填充金属类型号产生变化直至出现新的类别号这类情况。PQR的所有变更都应当予以确认（涵盖日期）。
(5) PQR的推荐表格参照NB/T 47014的附录F, 这附录F是PQR的指南呢, 该指南要求起码涵盖焊接时的通用因素, 以及通用因素中的重要因素与补加因素, 于PQR里还得填写试验的类型、数量还有结果。标准推荐表格不太适宜用于一个试件上同时采用多种焊接方法所属情形。
(6)鉴于PQR属于pWPS的支持性文件, 可供相关人员进行查阅, 然而对于焊工以及焊机操作工而言, 是无需提供PQR的。

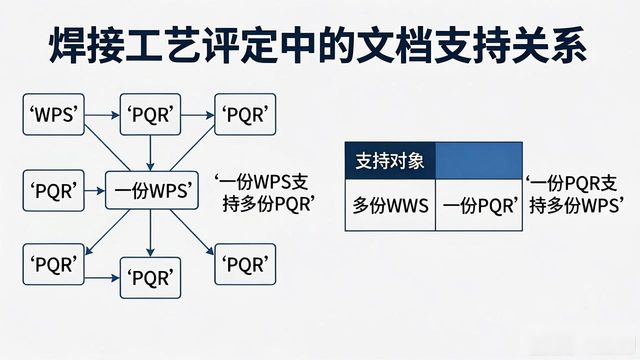

(7)有的一份WPS会得到多份PQR的支持, 有的一份PQR能支持多份WPS , 是这样的情况。
WPS
(1) 制造产品时, 用于产品施焊的焊接工艺文件的 WPS, 是依据合格的焊接工艺评定报告编制形成, 其也是为焊工以及焊机操作工依照规范要求制造产品给予指导的书面文件, 此文件必然是按照规范予以评定并且有 POR 支持的, 因而是用于对焊工和焊机操作工提供指导从而符合规范要求的。
(2)能为去适应生产所具备的需要, 是能够对WPS里的次要因素予以变更的, 然而却不必去重新再次评定, 不过呢是需要附上含有相关部分的文件的, 此文件它可以是WPS的修正页, 或者呢是采用新的WPS去进行代替。
(3)WPS, 其用途是用于焊接产品, 该WPS应由制造单位的焊接责任工程师来进行审批。
