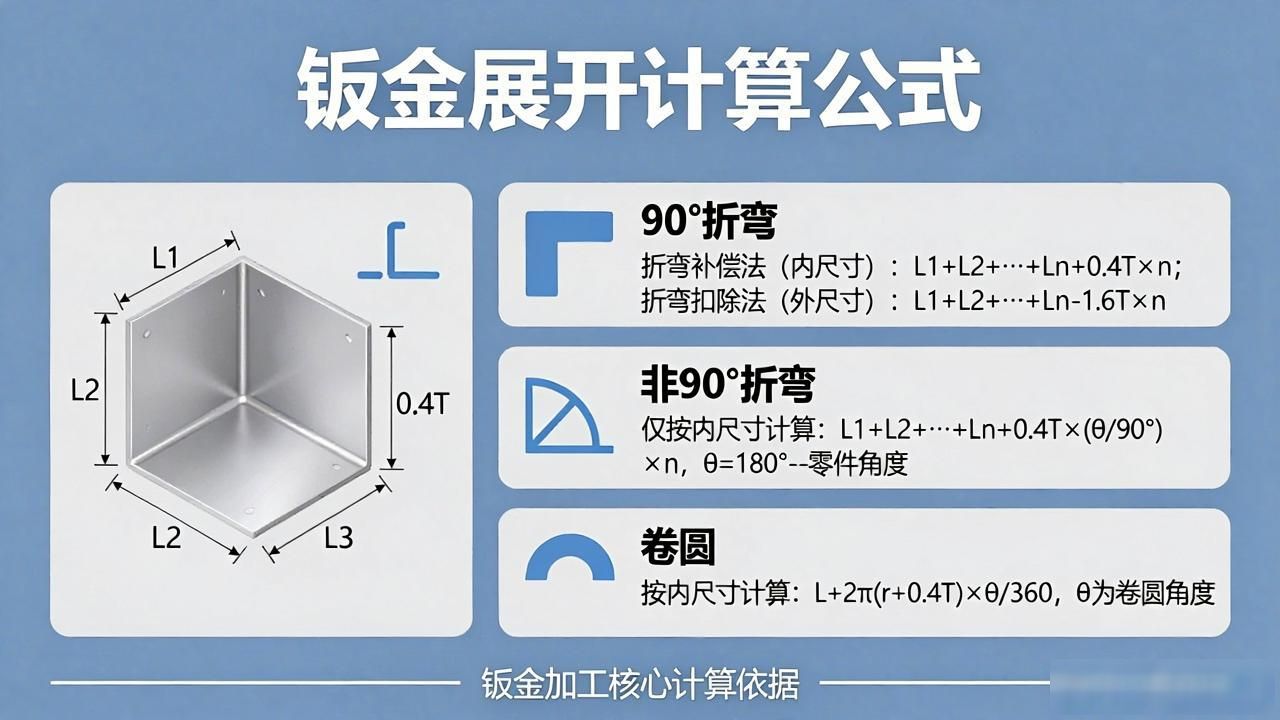

钣金展开计算公式

先说90°折弯, 有折弯补偿法和折弯扣除法, 折弯补偿法是按内尺寸计算, 其公式为L1加L2加L3, 一直加到Ln, 再加上0.4T乘以n, 这里n是折弯次数；折弯扣除法是按外尺寸计算, 公式为L1加L2加L3, 一直加到Ln, 然后减去1.6T乘以n, n同样是折弯次数。再说非90°折弯, 是按内尺寸计算, 公式为L1加L2加L3, 一直加到Ln, 再加上0.4T乘以（θ/90°）乘以n, 这里n是折弯次数, θ是折弯的角度, 且θ等于180°减去零件的角度。需注意, 非90°折弯只能按照内尺寸计算。最后说卷圆, 也是按内尺寸计算, 公式为L加2π（r+0.4T）乘以θ/360, 其中卷圆部分的圆弧长度可以直接在CAD里面测量标注出来。压死边, 其适用于折弯补偿法，是按内尺寸进行计算的, 公式为L1+L2+L3+……+Ln+1.6T×n, 这里的n指折弯次数；折弯扣除法呢, 则是按外尺寸计算, 公式是L1+L2+L3+……+Ln -0.4T×n, 其中n同样为折弯次数。段差方面, 直边段差, 即H≤3.5T时, 折弯补偿法按内尺寸计算, 公式为L1+L2+H, 这里H是段差高度；折弯扣除法按外尺寸计算, 公式是L1+L2+H-2T, H为段差高度。斜边段差, 当H≤3.5T时, 折弯补偿法按内尺寸计算, 公式为L1+L2+l+T, l是段差对齐标注的高度。需注意, 非90°折弯只能按照内尺寸计算。当H＞3.5T时, 要按正常的一正一反两道折弯工序计算, 不视为段差。
