在开始使用进行钣金设计之前，需要先了解一些基本概念。

1.钣金, 其是一种专门针对金属薄板的综合冷加工工艺方式, 这种金属薄板通常处于 6mm 以下的厚度范围, 它涵盖了剪的工艺, 冲、切、复合的工艺, 折的工艺, 铆接的工艺, 拼接的工艺, 成型的工艺等等。借助这些工艺手段, 能够把金属薄板加工制作成各种各样形状以及结构的零件。

2.钣金零件存在一些关键参数, 这些全在里头。那个钣金厚度定了材料实际具体厚度, 此在设计以及制造进程里相当重要, 因会对零件强度和重量来有影响。折弯半径是折弯钣金时刻, 所针对折弯所处内侧方位的半径。不一样的材料和不一样的加工工艺, 对它所要求的折弯半径不一样, 恰当的折弯半径能保障折弯地方的质量, 躲避出现裂纹等方面的缺陷。

钣金模块的界面与工具

1.运行该软件, 开启之后, 创建一个全新的零件文档。于“特征”工具栏那儿, 能够寻觅到“钣金”指令。点击“钣金”按键, 便可步入钣金设计的环境当中。此刻, 软件的画面会呈现出专门针对钣金设计的工具以及命令。

2.常用工具介绍

•基体法兰 / 薄片: 此乃构建钣金零件的根基工具, 运用 “基体法兰 / 薄片” 命令, 能够绘制一幅草图, 随后把它转化成钣金的基体, 比如说, 绘制一个矩形草图, 经由 “基体法兰 / 薄片” 命令, 可将这个矩形草图转变为一个呈平板状的钣金基体。

SOLIDWORKS钣金设计教程_钣金参数设置方法_solidworks钣金展开折弯

•边线法兰: 钣金基体出现后, “边线法兰”工具能于基体边缘创建法兰。选中基体的一条或者多条边线, 点击“边线法兰”命令。在弹出的属性管理器当中, 可设置法兰的长度、角度、折弯半径等参数, 进而创造出各类形状的法兰。

“折弯” 工具可运用在钣金平板之上用以生成折弯特征, 流程为先描绘一条折弯线草图而后运用该 “折弯” 命令, 将折弯角度、折弯半径等一众参数设定得当, 如此一来便可达成折弯操作。

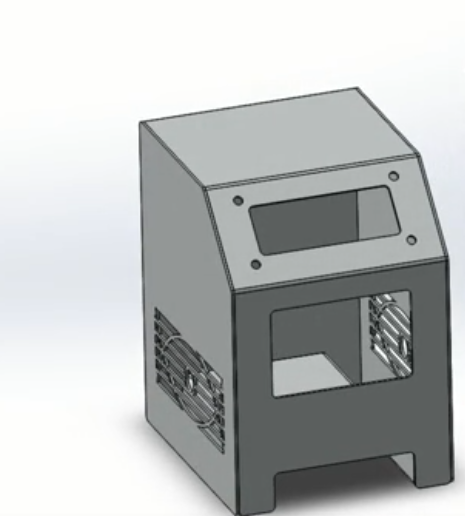

创建简单钣金零件的步骤

下面以一个简单的钣金盒子为例，介绍创建钣金零件的基本步骤。

1.创建基体法兰

点按, “钣金”工具条里头的, “基体法兰 / 薄片”按键。

于草图绘制平面之中, 去绘制一个矩形草图, 此矩形草图呢, 举例来说, 长度设定为 100mm, 宽度设定为 80mm。

告别草图绘制阶段, 于“基体法兰”属性管理器以内, 将钣金厚度设为2毫米, 将折弯半径设定成1毫米, 点击“确定”按钮之处, 此刻一块平板样式的钣金基体给创建好了。

2.创建边线法兰

solidworks钣金展开折弯_钣金参数设置方法_SOLIDWORKS钣金设计教程

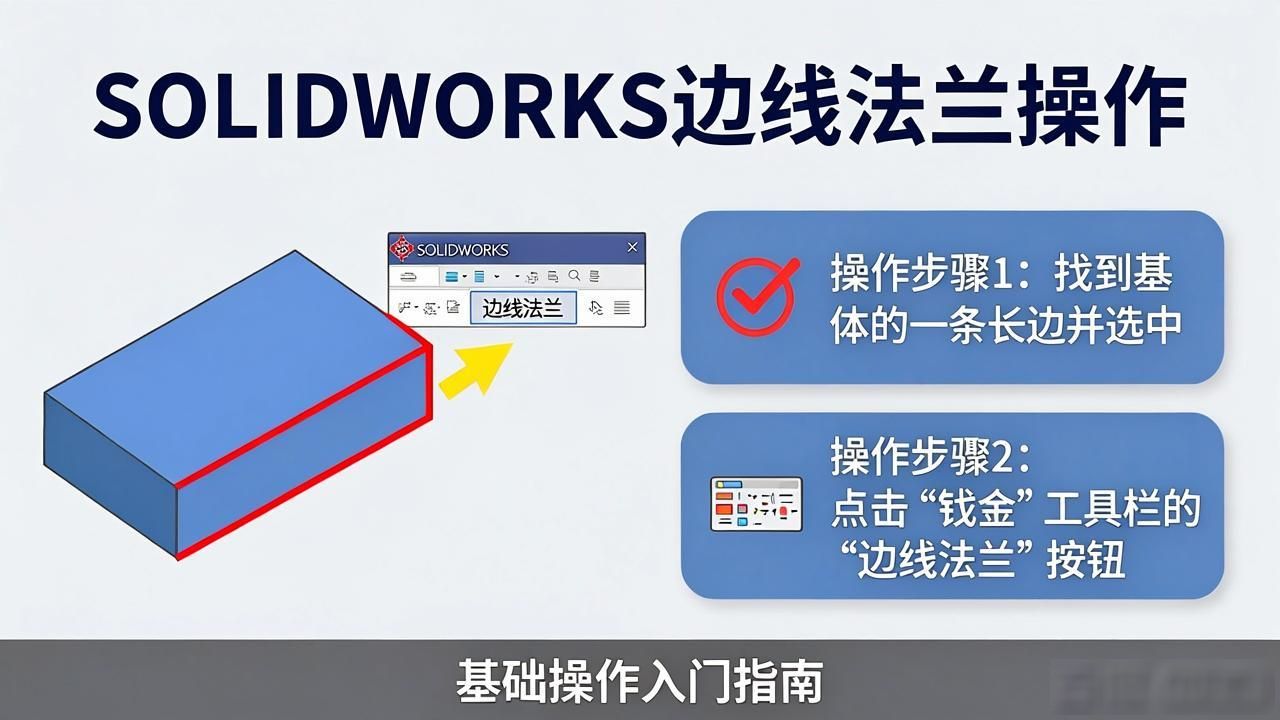

找到基体的一条长边, 选中它, 然后去点击“钣金”工具栏里那个名为“边线法兰”的按钮。

•于属性管理器范畴内, 将法兰长度设定成 30mm, 把角度确定为 90°, 其余参数维持默认状态, 而后点击“确定”按钮, 如此便在基体的某一条边上构建出了一个法兰。

将上述步骤进行依照重复, 于基体剩余的其他三条边上共同建立具备相同参数的边线的法兰, 到了这个时候, 一个附带四个法兰的钣金材质的盒子的初步形态就已然诞生现形了。

3.闭合盒子

挑出两个处于相对状态的法兰的边缘, 而后点击“钣金”工具栏里的“斜接法兰”按钮。

在属性管理器里头, 把诸如缝隙大小这类相关参数设置妥当, 之后点击“确定”按钮, 借此将两个相对着的法兰连接在一起。

沿着等同的方式, 把其他二个相对着的法兰也开展连接工作, 如此一来, 一个全然完整的钣金盒子就被创建好了, 就这事。

钣金展开

把钣金零件展开成平板状态, 这一操作在实际生产里是必要的一环, 其目的在于为下料以及加工提供便利条件, 并且它还具备方便的钣金展开功能。

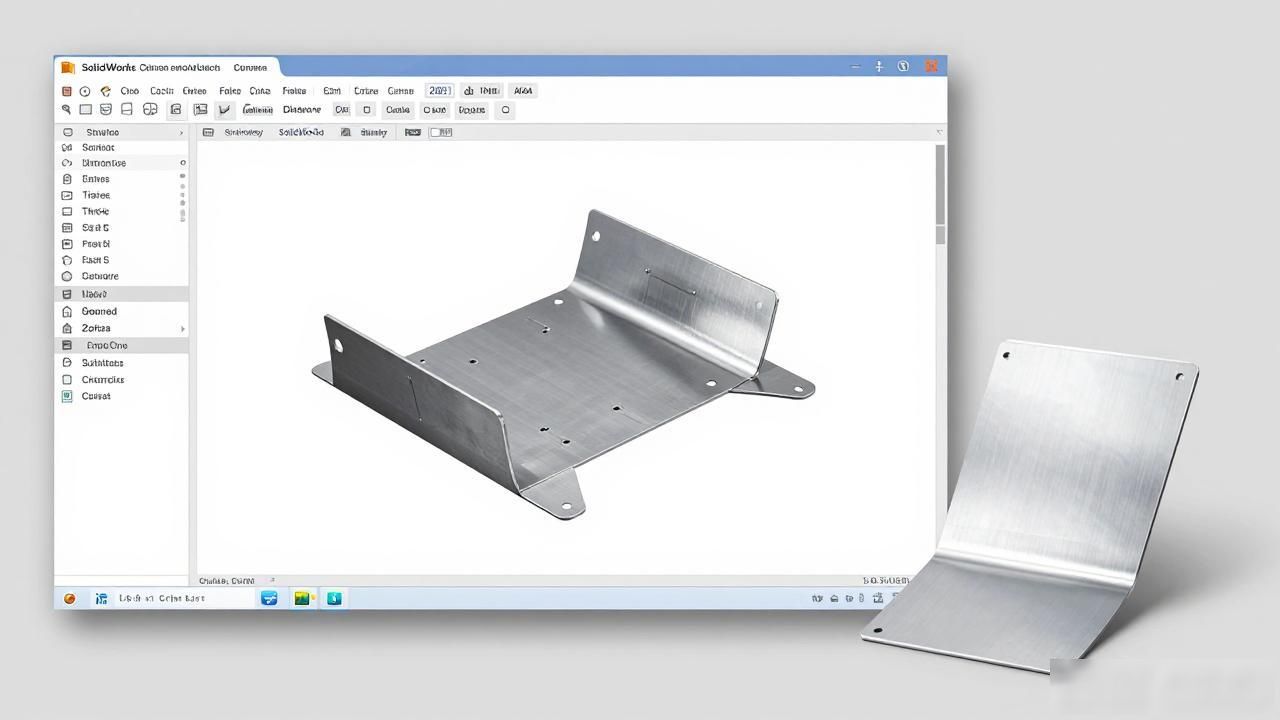

1.作出展开动作, 于钣金零件设计完毕之后, 点击“钣金”工具栏里的“展开”按钮, 软件会自行予以计算, 且把钣金零件展开为平板形态, 呈现出零件于平面状态时的形状以及尺寸。

2.当进行展开之后, 能够在模型之上查看各个部分的尺寸, 这些尺寸对于下料以及加工而言是极为重要的, 与此同时, 还能够把展开视图打印出来, 作为加工图纸的一组分。

solidworks钣金展开折弯_SOLIDWORKS钣金设计教程_钣金参数设置方法

经由上文所述的那些步骤还有操作, 想来大家对于钣金设计已然有了初步的认知跟掌握。自然而然地, 钣金功能可不单单限于这些, 伴随学习的逐步深入, 还能够探寻更多繁杂的钣金设计技巧以及应用, 像是去创建异形钣金、增添钣金工艺特征等。期望这篇入门教程能够给大家在钣金设计的学习进程里提供有益处的协助, 使得大家能够顺遂地运用这款强大的软件开展钣金设计工作。
