solidworks教程–钣金的展开和折叠怎么使用

针对钣金展开与折叠的教程, 其用法是怎样的呢；当绘制钣金零件之际, 我们时不时会频繁地要去查看展开图, 或者于这个过程里对展开图予以修改, 之后通过折叠来开展下一步的操作, 现在就教大家怎样去进行这般的操作。

方法/步骤

新建任意一个钣金零件，保存。

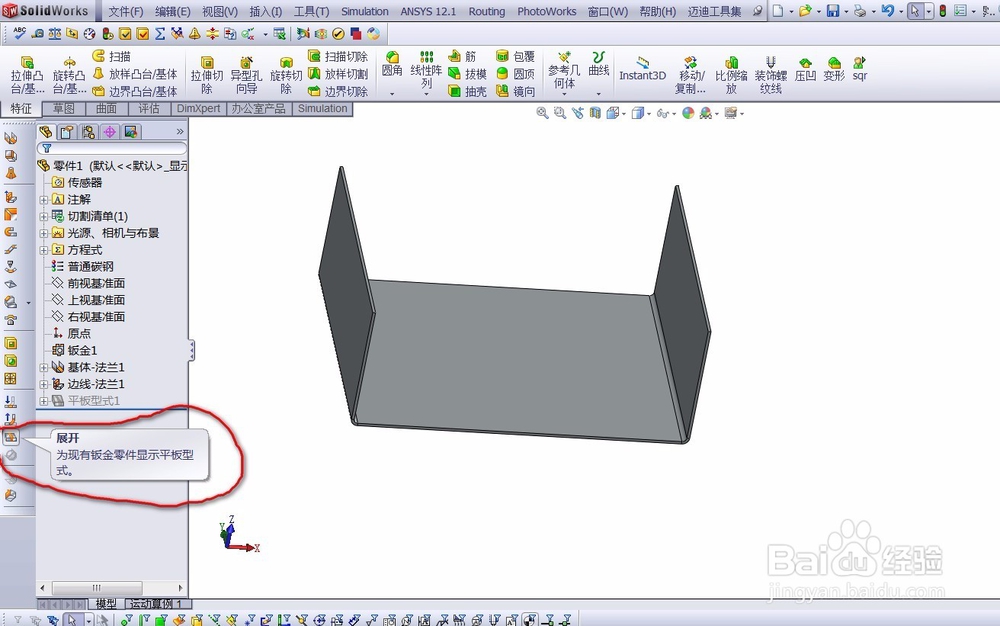

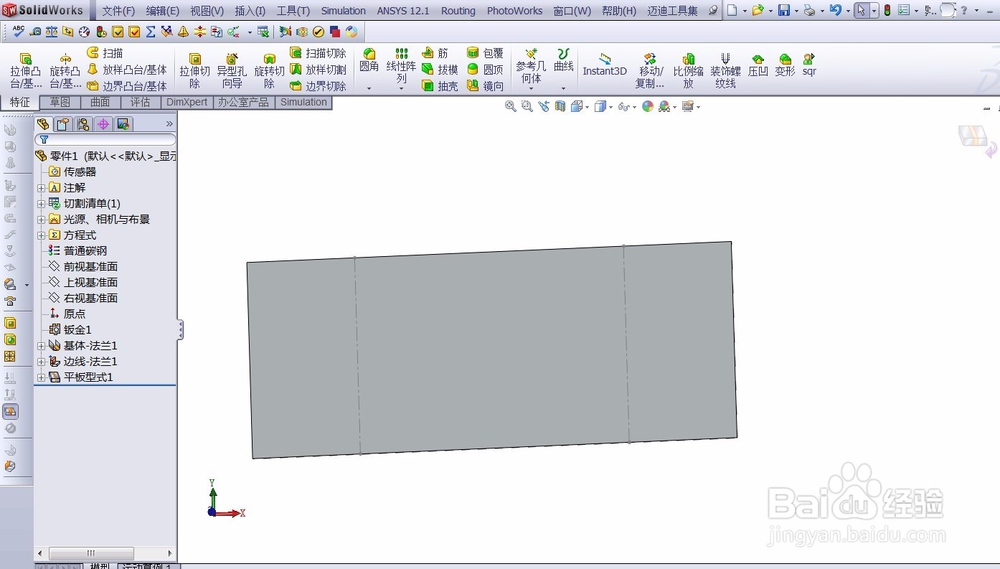

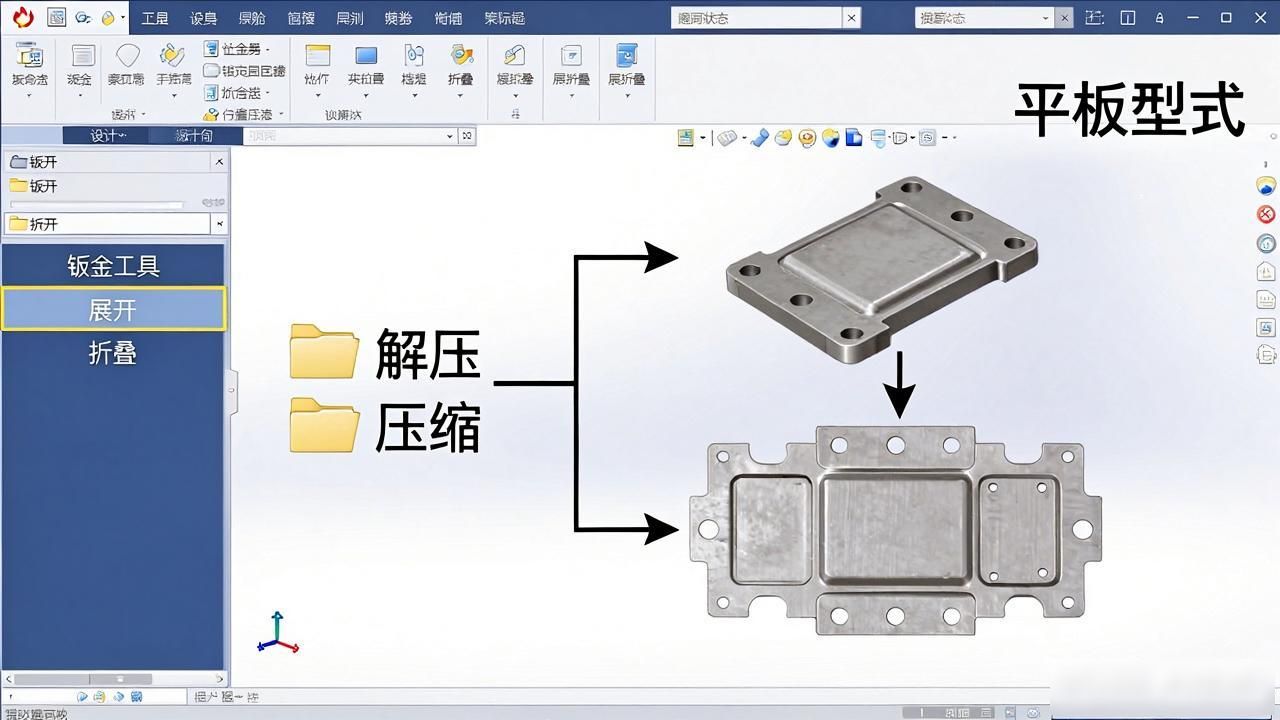

咱们常使用的钣金的一般查看展开图功能呢, 这是因为常常得查看展开图有无干涉情况；其具体操作是这样的, 要点击左边钣金工具里的那个按钮, 零件会展开, 再点击一下就又折叠起来了, 实际上能看到, 此操作就是设计树里“平板型式”的解压以及压缩过程。

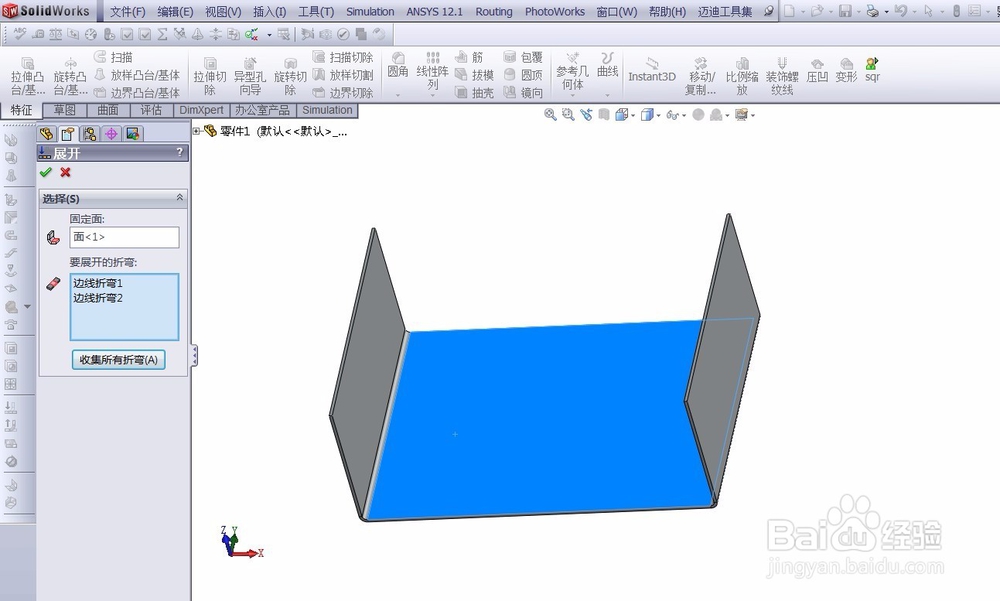

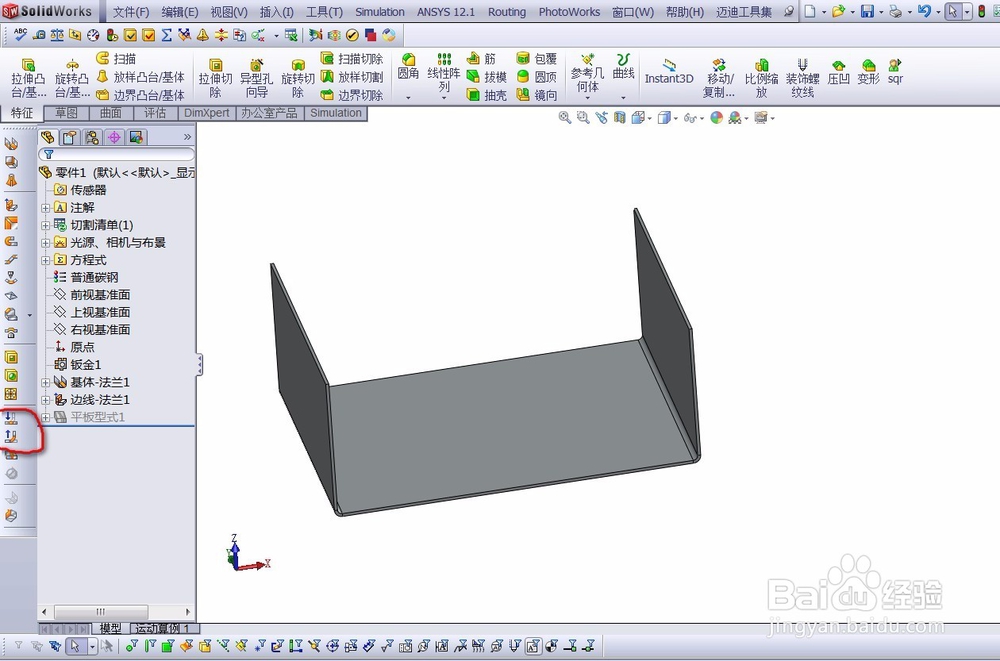

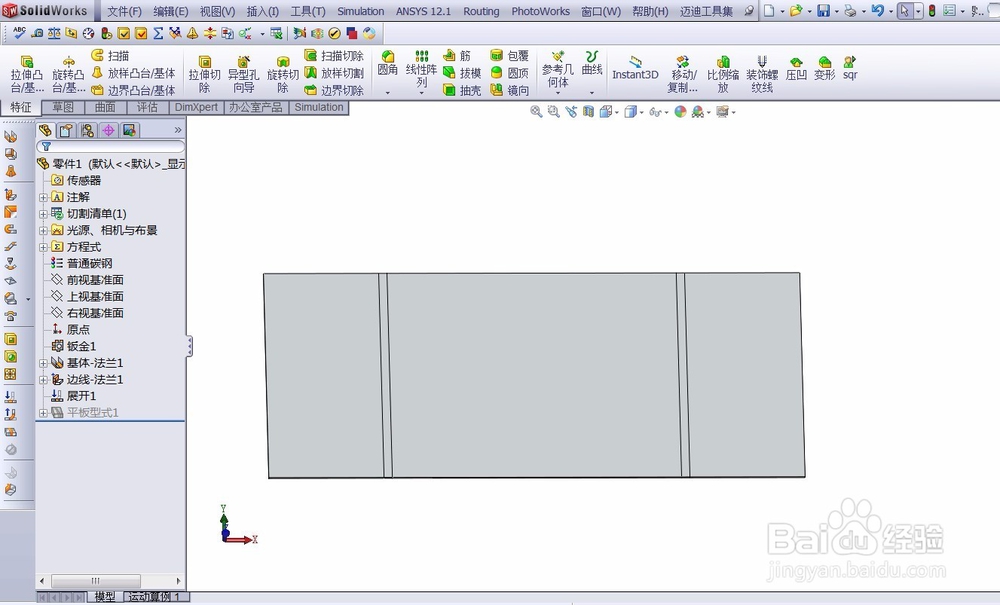

在钣金操作进程里进行展开: 此功能是必定要跟折叠相互配合着来运用的, 此处呈现着连贯的两枚按钮图标, 举例而言, 要是我们打算于展开图之上借助折弯线开凿出一个圆孔, 随后再予以折叠起来。首先得点击展开按钮, 挑选一个不变的闲置面, 接着选取收集所有折弯，系统会自行开展收集, 确认无误后, 便实现展开了, 设计树当中也会浮现出这个特征的名称。

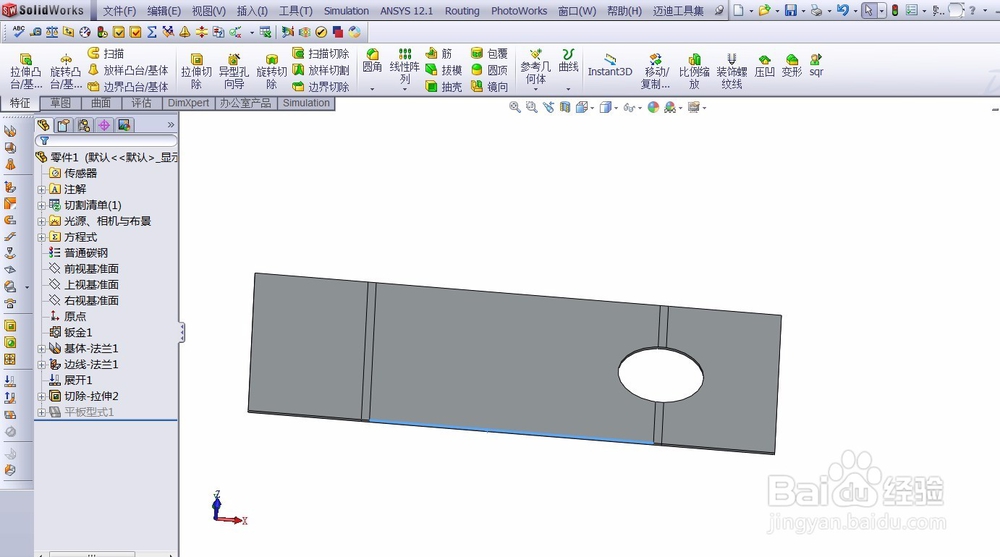

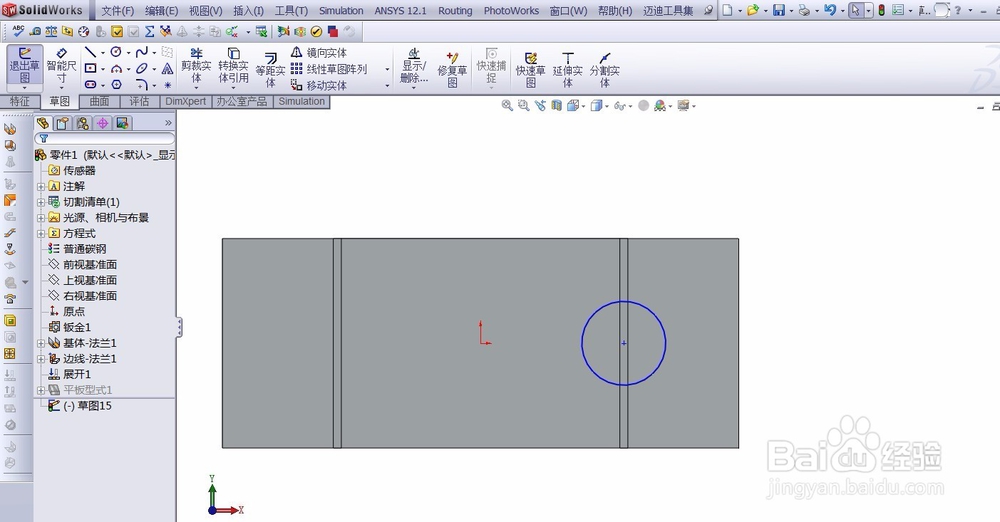

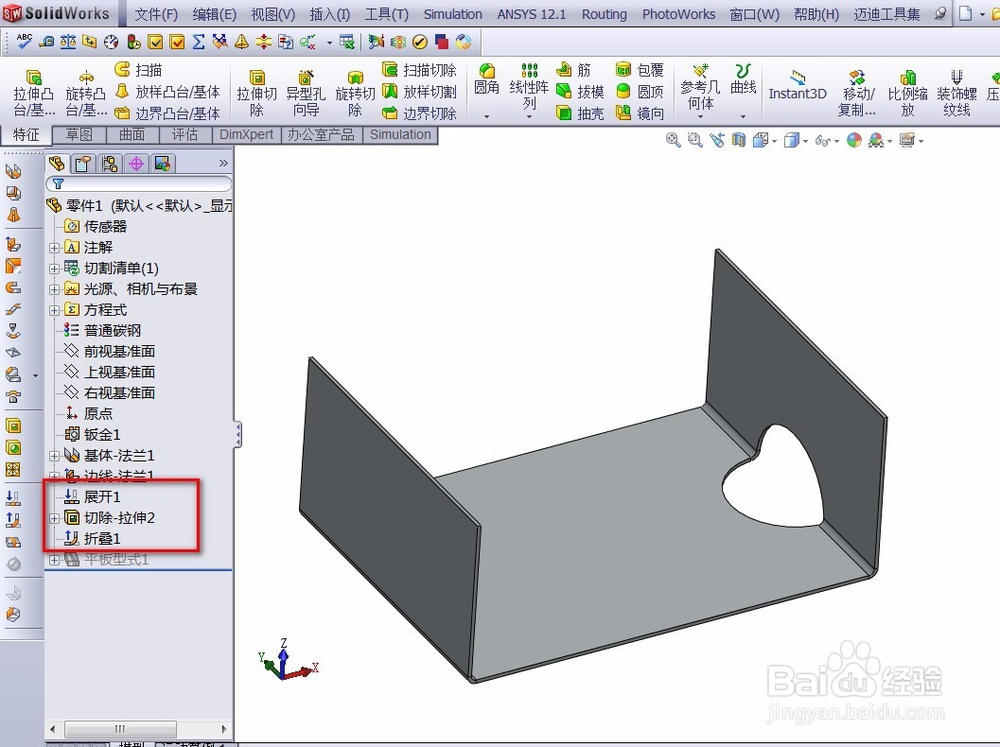

将钣金进行折叠, 先演示其用法, 选取一个平面绘制一个草图圆孔, 通过拉伸切除生成一个孔, 此时再点击折叠按钮, 接着再次收集所有折弯, 随后确定, 于是零件的折叠就完成了。要注意设置返光计树上的展开选项、切除拉伸操作、折叠动作。
