sw钣金拆图下料展开。
去瞧一瞧一个钣金拆图的实例, 于这个实例当中要做成三块板子, 分别是左边的一块, 右边形成一块, 中间弄成一块板就行啦。紧接着需用分割命令先展开分割操作, 随后要去绘制折弯图以及下料图。

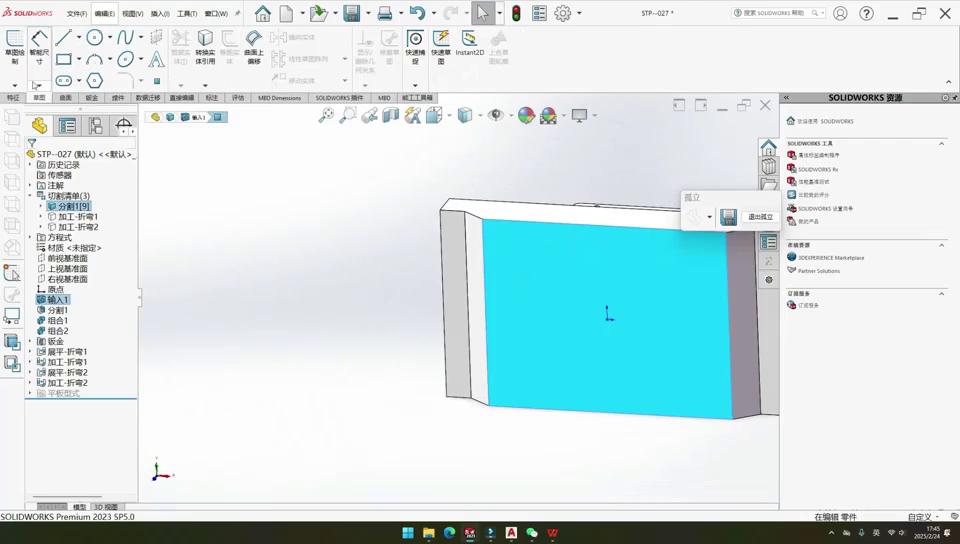

那就先直接在编辑里面去找一找分割命令, 先把左边那块单独拿下来, 再把右边那块单独拿下来, 接着选择剪裁工具。第一步选取第一个面, 第二步选取第二个面, 第三步选取第三个面, 第四步选取第四个面。这边借助四个面进行分割, 对面操作方式相同, 对面已有两个面被使用过了接下来把两, 个面补充上去。
挑出切割的零件, 将左边的那部分予以挑选, 与此同时, 把右边的那部分也加以挑选, 不要进行勾选, 要是打算切除考题, 那就点击对面的位置。

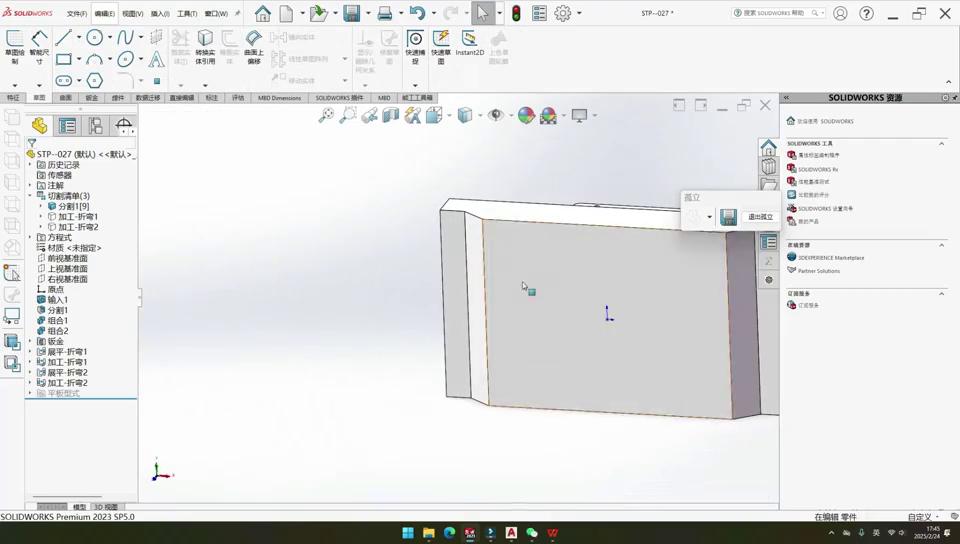

然后, 运用组合命令将其进行组合, 疯狂选取, 选择添加操作, 点击组合按钮, 这边同样进行组合。组合完毕后, 此刻已然成为三块板, 左右两侧的两块板均为九十度板, 这极为简单, 直接插入折弯操作, 选择零点一的折弯半径, 在此处给出九十度的折弯系数, 给出折弯扣除数值为一点七, 选择一个面并点击对勾, 这便是第一块板, 第二块板的操作亦是如此, 选择一个面并点击对勾。
接着是中间的这块板, 这块板能不能直接把它敲走? 这座模型上面本来就存在一些错误, 在这里有一条线对? 与此同时在这里焊缝还没有进行开凿, 所以运用叉指弯必定会出现报错的情况。

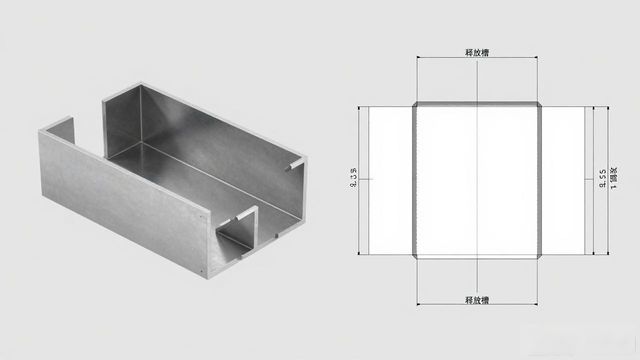

接下来, 在转钣金之前, 要先把释放槽开出来, 在底面建草图, 将隐藏类型选择为隐藏线可切, 在此处画一个矩形, 这个矩形要贴着钣金的壁厚去开, 进而开一个矩形的释放槽, 这个矩形的宽度设定为零点一即可。
“这个矩形过来多少这个问题要思考思索, 应该从这个指定地方开端展开进程开启行动推动进展, 因为释放槽相对于这道折腕而言来讲相比之下要更大一些程度更深一些, 所以这里要预留留出一个大于板后一点五的释放槽。”。
之后制作一条重音线, 进行镜像操作, 框选镜像轴, 此处相同要镜像镜像轴, 实施特征切除, 直接将焊缝切出来, 切割时实际上只要怎样越过这条线就行对吧? 比如给它一个十五点对过, 如此直接就能把缝隙切好了。

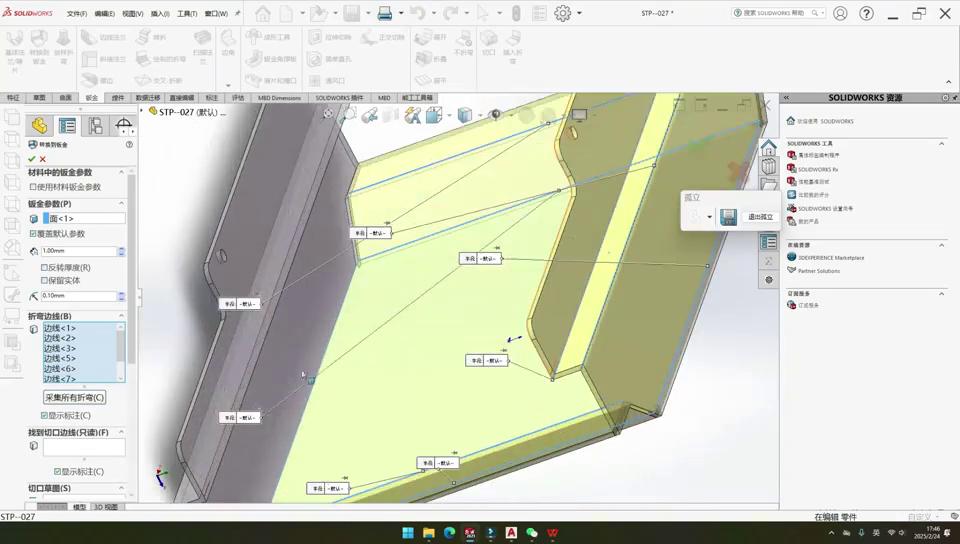

切好之后, 就开始进行钣金操作, 将其转换为钣金, 此处情况相同, 依旧是刚才那些纸张, 接着选取固定面, 再选择折弯边, 折弯边这里存在两枚折弯边, 这也是其中一条, 完成上述操作后点击对勾, 如此一来, 三块板的转板筋便制作完成了。

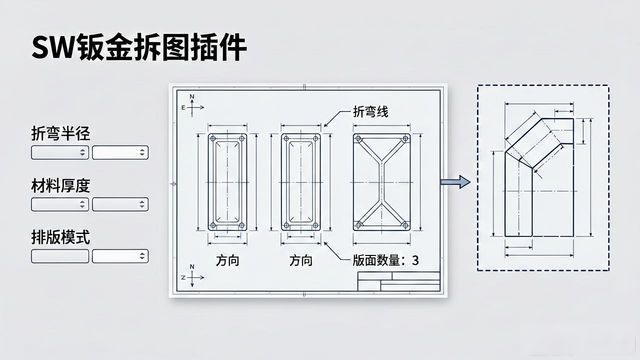

先找到插件功能, 接着选择当前打开的模型, 然后在这里改个名字, 之后就可以并能够开始转换, 转换时利用插件批量生成下料图以及折弯图, 插件会帮我们把三张下料图绘制在同一个图纸里, 在此能看到它上面显示着折弯线, 也有折弯方向以及版面数量等参数, 还能用放大的方式去查看。
·最后还有三张折弯图，也是利用插件把批量出多尸体出图。
这个模型的拆除工作就完成了。
